V10超强智能工作流

分平面逐图依次绘制，无繁琐前设条件，新手轻松高效制图

下载课件练习，形成肌肉记忆，轻松提效10倍

01.窗帘-柜子-衣柜-窗帘盒

绘图目标

理解图块与平面/立面智能联动生成原理
最快速度：180秒

命令列表

章节要点

窗帘生成图块，联动BLM生成立面图块
设置窗帘中线为窗帘盒尺寸的1/2
柜类设置：
√组块，联动BLM生成立面图块
√自动归层，半高/到顶/吊柜自动分层
√尺寸归整+框选矩形动态生成整数柜体
衣柜深550-600，可多点/选多选线生成
窗帘盒+灯带设置LED偏移量及偏移距离

02.平面布置-海龙图库+区域轮廓线+家具定位

A、布置家具+海龙图库

拓展栏切换图块，需可联动生成立面图块
最快速度： 60秒

命令列表

章节要点

平面布置JJJ设置：
√拓展栏切换图块，支持自定义图块，路径：盘符\《海龙软件》\Sys\图库\【系统图块】
√设置中调整家具参数，例：洗手台长度
√JJJ内设好图块，可自动生成平面插座和给排水，并生成立面图块，一劳永逸
海龙图库AA可开启动态旋转、连续插入

B.区域轮廓线

善用QY提示栏的关闭图层G和隐藏T
最快速度：30秒

命令列表

章节要点

区域轮廓线QY设置：
√关闭图层，可选择多个图层一起关闭图层，同`，空格两下可恢复
√隐藏物体，可以选择物体暂时隐藏
同TT，空格两下可恢复
√边界描点，空间无法生成区域线用此法
灯槽位置，避免区域线乱，可辅助线规避

C.家具定位-家具虚线

TTT设置，设置生成比例和错位距离
最快速度：60秒

命令列表

章节要点

家具定位，使用JJJ和AA基本无需更改
用户根据自定义规则，加入自己图块图库
生成材料标注后，执行物体虚线NN，有利于图面标注表达和减少干扰，图纸更美观
内部尺寸比例可略小，图块越精准，尺寸错误就越少，标注调整结合DS和DC调整
生成标注无法自定义比例，进TTT-设置-设置平面图比例，则按比例生成标注和材料编号

03.插座布置-给排水点位

绘图目标

掌握平面机电给排水生成原理，学会自定义
最快速度：10秒

命令列表

章节要点

生成三要素：图层/块名称/块基点
掌握规则定义，找到源文件并学会增减
输入PJJ、PSS，清晰命令扩展栏应用
学会手动增加点位，标识高度
与WE联动，生成组合
平面家具洁具等可以灵活NN变虚线

给排水点位PSS

智能机电点位PJJ

04.家具虚线-平面索引图

绘图目标

动态生成平立面索引图并手动优化
最快速度：8秒

命令列表

章节要点

平面索引PMSY需要模型生成，可MX到布局
索引符号比例大小，在TTT设置平面比例
索引符号样式规范，在SSY符号内修改
PMSY生成无双向索引和图名，如需图名图号
可利用BLM生成索引
灵活运用CX，CTRL+F批量修改序号和图名

05.天花布置-材料引线

绘图目标

学会自定义造型并快速赋予多个空间，掌握
一级二级天花高度材料标记块应用批量出图
最快速度：240秒

命令列表

章节要点

学会利用暗藏灯带EDD和TH联动制图
掌握TH材料、高度及线条，和标记块原理
明白视频中讲授的标注四象限，灵活移动
标记块
材料编号的错位距离和基数，因比例而不同
（在TTT-设置中，选择平面比例后再调整）

TH如何自定义天花造型以及生成对应立面天花？

掌握TH的造型自定义

学会分解天花造型及线条，并导入线条入库
善用天花造型块，BLM绘制各区域不同吊顶
视情况选择√“是否生成线条对角线”
LED线型的自定义及偏移量
材料标记块的关系和物料表联动

命令列表

超级天花TH+天花布置PTT

超级天花TH+天花布置PTT2

06.天花尺寸-灯具定位

天花尺寸绘图目标

掌握造型标注原理，优化图纸，调整标注
最快速度：30秒

命令列表

章节要点

OK可删同图层重叠线条，避免多标注
天花填充需要标注尺寸则需炸成线段
DF选一标注，空格后可全选整列
再配合删除E或者偏移对齐DS灵活运用
DS选择标注可注意左往右框选，非常好用

灯具定位绘图目标

BD可灵活补充TH生成筒灯/射灯不足之处

命令列表

章节要点

BD框选非常好用，可调整增减量动态调整
自定义自己常用灯具图库，并掌握备份
对于无主灯组合灯具，导入AA图库灵活运用
灯具标注处理同天花尺寸图，DF和DS组合
除承重灯具，筒灯射灯多根据天花造型定位
可运用EQ处理尺寸等分

灯具定位PDD

天花尺寸PCC

07.灯具开关-跨线-统计数量

灯具开关-跨线绘图目标

生成开关线路的弧线和直线切换，以及放置
开关时鼠标右键的特殊作用，灵活制作开关
位置的整数距离辅助线
最快速度：320秒

命令列表

章节要点

理清门套和墙体的间距，并绘制1~2条辅助线用于开关定位放置
图形简单，KG用弧线连线即可；图形复杂，可直线和弧线结合连线，相交处BY跨线
开关放置位置﹤100mm，会开关自动智能叠加，≧100mm，则生成第二个开关
KG时，注意命令栏提示，巧妙利用右键左键

KGG智能生成平面开关定位，如何和BLM联动生成开关图例？

开关标注绘图目标

生成平面的开关名称引线，并统计数量
注意生成尺寸需调整，有利于BLM生成更为准确的开关面板图例
注意床头柜的双联开关高度需要调整

命令列表

开关控制KG+跨线BY+开关标注KGG

08.地面填充-淋浴-材料引线

绘图目标

掌握TC生成填充+标记块
配合未来V10智能地材填充系统可事半功倍
最快速度：30秒

命令列表

章节要点

利用项目做好的主材表，配合TC生成标记块
DD补充地面材质标记点
DF选一标注，空格后可全选整列
再配合删除E或者偏移对齐DS灵活运用
DS选择标注可注意左往右框选，非常好用

智能填充TC+淋浴LY+地面铺装PZ

09.一键全图立面BLM

绘图目标

掌握生成全图立面的所有要素

命令列表

章节要点

海龙可生成精简版框架和详细立面
区域线生成立面框架；ED的区域符号赋予立面区域图名；天花高度标记块赋予不同区域高度；立面材料标记块赋予不同区域立面填充和踢脚线高度；LM的天花造型块赋予不用空间天花剖面；平面开关/给排水/插座赋予立面生成插座；平面家具/灯具/窗帘等赋予立面生成对应图块
平面的门窗/完成面/墙体/幕墙对应生成立面的各种细节
更多细节，请详看视频教学

生成精简和详细两种立面

精简立面细节

详细立面细节

客厅立面细节

卧室立面细节

卫生间立面细节

10.一键全图平立面TTT

绘图目标

掌握一键平立面生成的原理，前期实际绘图可以逐张绘制，熟练后再批量一键平立面

命令列表

章节要点

一键平立面生成的最基本的要素：平面+天花+地面+建筑（如果有建筑图）
如果有原始图，TTT才会生成原始建筑+拆墙图+新建图，如果没有原始图，以上图纸会智能不生成
新手阶段无需追求一键平立面，而应该逐个阶段掌握每个图纸的重点和核心，有利于由浅及深的掌握海龙的要素
熟练了之后，就可以通过PPP的图层列表和AS的图层状态管理器来快速生成四要素，极速一键平立面，成为绘图高手

一键平立面模型空间

一键平立面的平面图

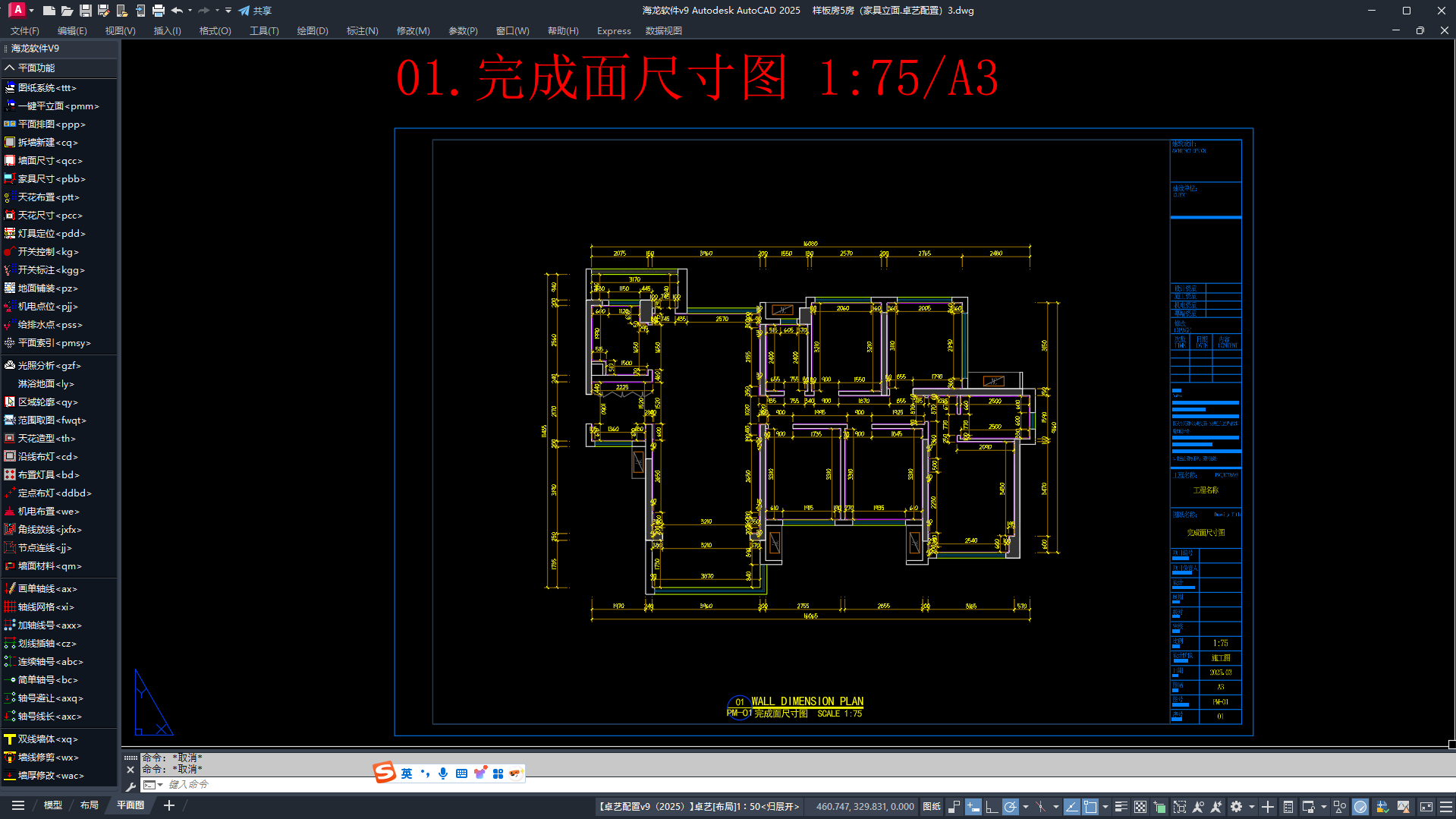

完成面尺寸图

平面布置图

天花布置图

机电点位图

立面索引图
