布置灯具BD

命令:BD

功能:布置灯具

记忆:“布_灯”拼音第一字母组合

教学视频1

教学视频2

图文教程

布置平面灯具

平面灯具布置

点取区域内的一点布置【筒灯】或[选其他〖灯具〗(S)/框选区域布置【筒灯】(W)/]:

w点取布置灯具区域内的一点:

(第一步、点取闭合区域内的一点或按空格键选取闭合曲线)移动光标确定灯具的数量或间隔:

(第二步、点取闭合区域内的一点或按空格键选取闭合曲线)

边界间隙:拉动鼠标调整灯具间距或[设置边界间隙(S)]:

(输入选项“S”可设置不布置灯具的边界间隙)

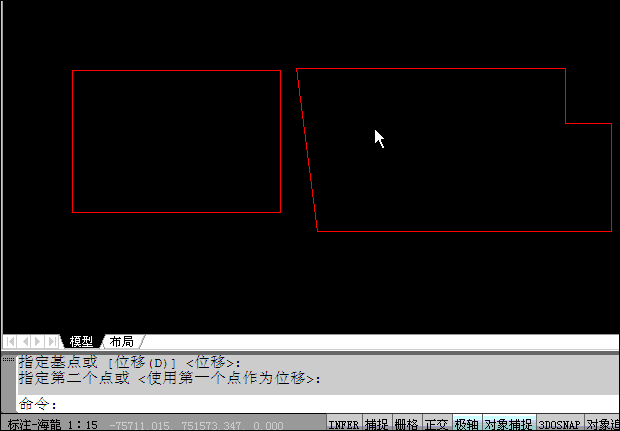

点取闭合区域布置灯具

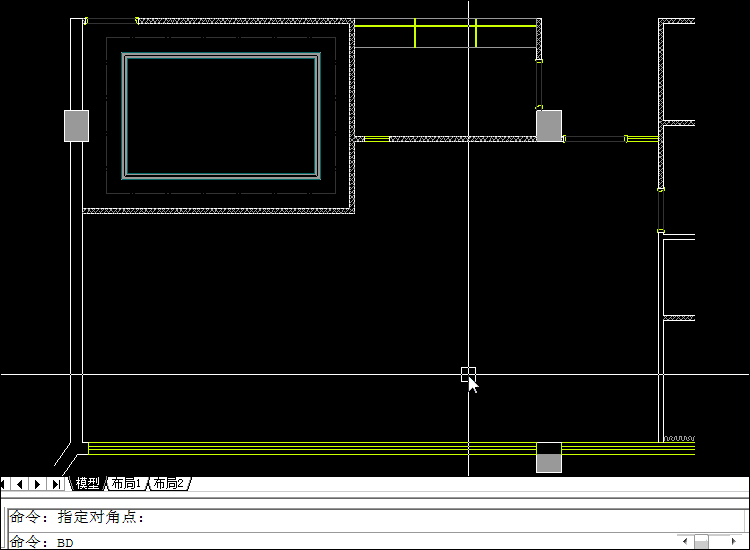

拉动鼠标调整灯具间距

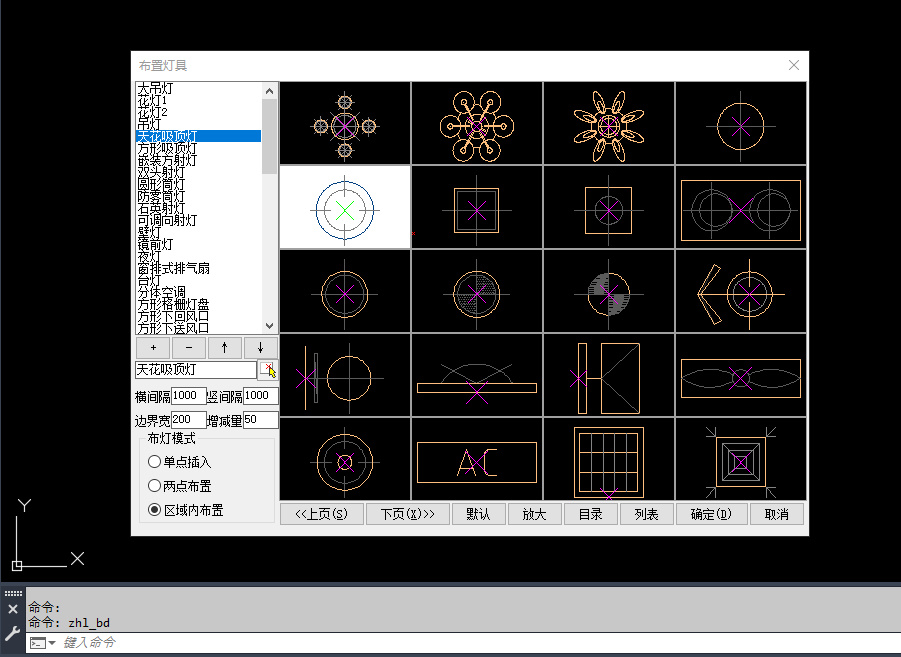

选其他〖灯具〗(S):可选取自定义的灯具,可以不是图块。

框选区域布置【筒灯】(W):可选取自定义的灯具,可以不是图块。

[设置边界间隙(S)]:设置布置灯具时最边上的灯具与边界的距离。

【细节提示】

区域空间内根据需求布置灯具,再保证水平间隔和垂直间隔数据后尽量接近边界间隔的大小。增量大小指命令提示栏每次增加或减少的数据
