天花布置TH

命令:TH

功能:超级天花布置

记忆:“天花”拼音字母组合

教学视频

图文教程

天花布置TH

施工图与天花吊顶

优秀的设计师在室内设计创作的表达上,天花吊顶的设计尤为重要。吊顶的形式除了现代风格,还有风靡全球欧式天花。然而,吊顶在CAD施工图绘制中有繁琐的工作量,其包含了绘图员对造型的构造制图。传统的天花绘制方基本用用O命令偏移偏移再偏移,做灯带或者布设灯具,遇到欧式复杂的造型,单单石膏角线的绘制都要花半天时间,如若方案全部推翻需要重新绘制更让人崩溃!海龙致力于减轻设计人员的工作负担,海龙V3.0版本的“超级天花造型”功能的研发,让天花绘制中所遇到的困难迎刃而解,只需设置好参数,各种天花造型信手拈来。



功能介绍
TH超级平面天花造型,参数化设置,拾取闭合空间或者线段,一步生成暗藏灯槽叠级天花造型,石膏线批量放样,一键生成筒灯/暗藏灯带/吊灯

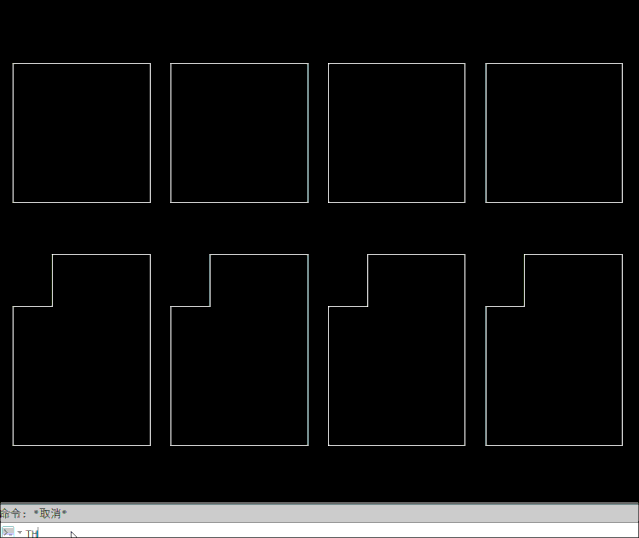

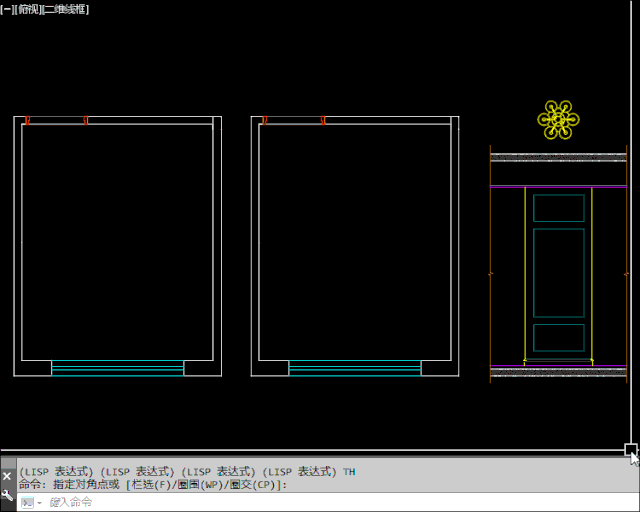

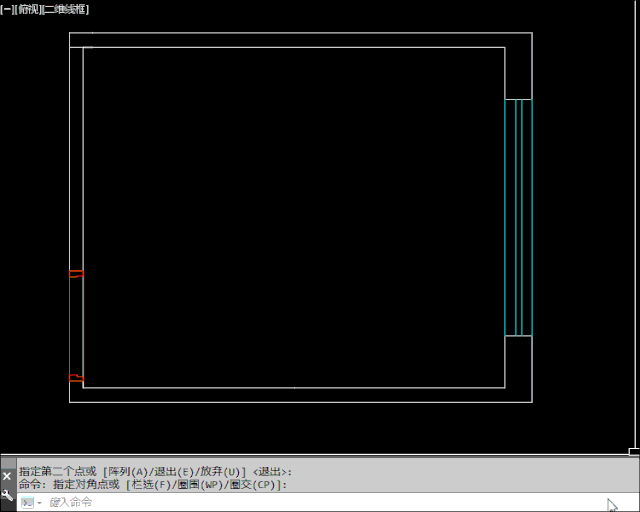

操作过程动态演示

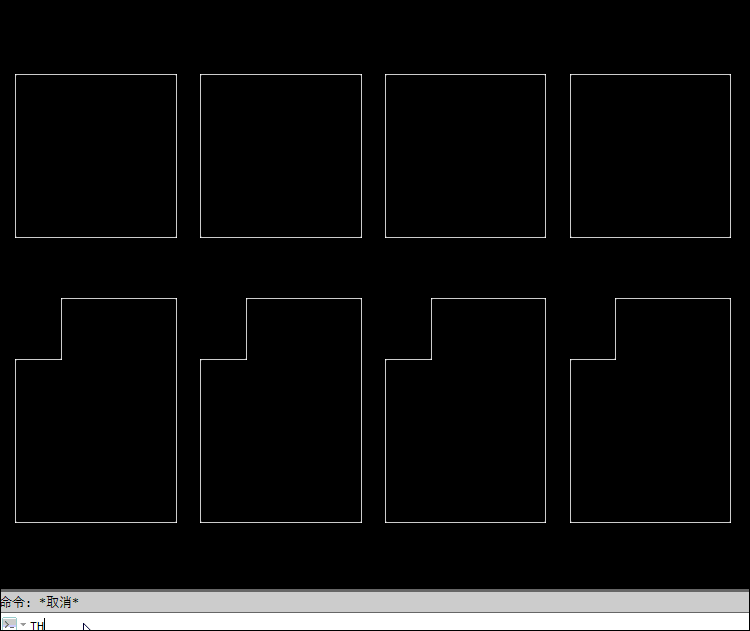

01.快捷键命令: TH→跳出操作面板

02.选择天花造型样式

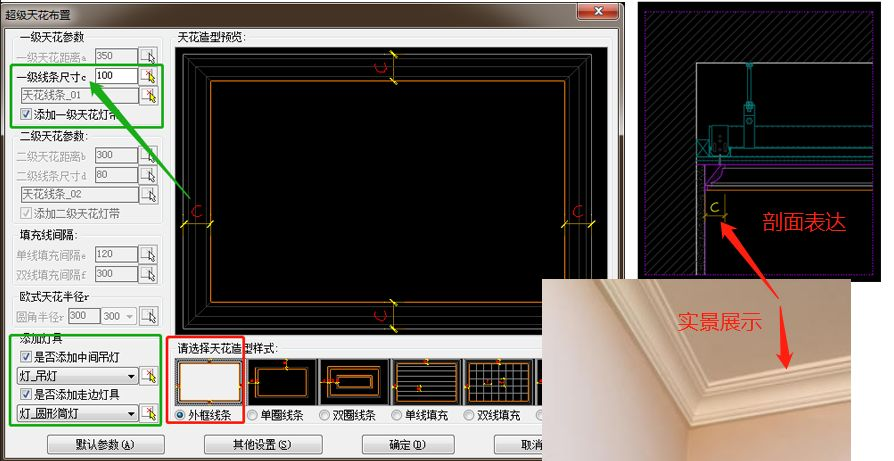

A.外框线条:
天花沿着与墙体构成的直角走一圈石膏线。如下图

绿色框是此模式中允许调整的参数

一级线条尺寸c:石膏线的宽度(c控制石膏线条的宽度,样式可以用户用户拾取或输入xt命令可增加线条)

添加灯具:中心点添加吊灯(可选择您需要的吊灯图块,现代欧式均可“外框线条”模式应用于平板天花走一圈石膏线条,或应用立面造型线条,应用如下图:

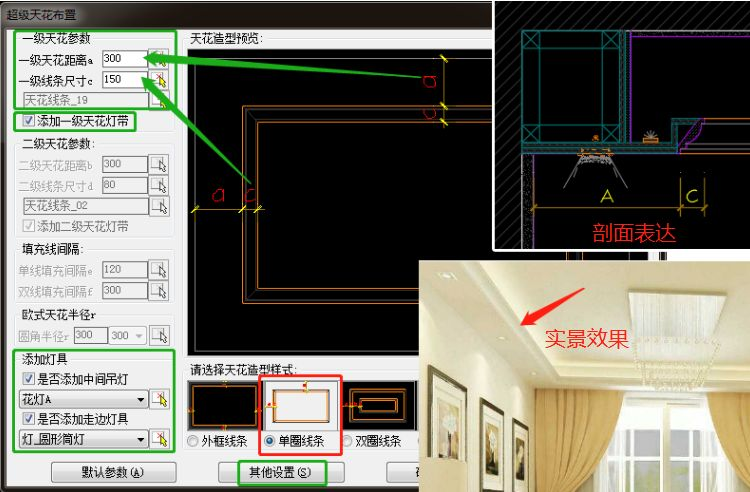

  • B.单圈线条

天花沿着与墙体构成的直角走一圈石膏线。如下图:

此模式中允许调整的参数(上面表达过的参数这里不再赘述)

一级天花距离A:石膏线条边线距离墙体的宽度

添加一级天花灯带:是否在石膏线里面暗藏LED灯,勾选则是藏灯灯槽

是否添加走边灯具:勾选后可选择您需要的“筒灯“射灯”图块

可点“其他设置”,设置灯具间隔,分布方式有“平均分布”和“按间距分布”。如下图:



“单圈线条”应用于简欧和现代简约的装饰造型,应用如下图:

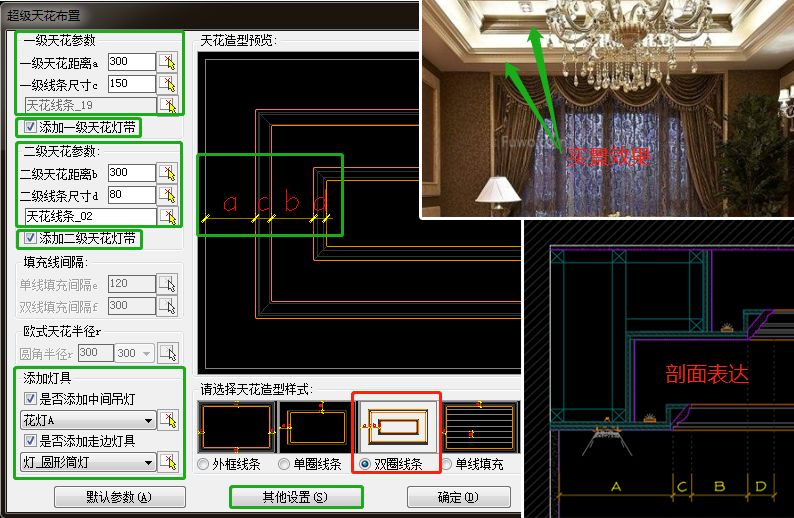

C.双圈线条

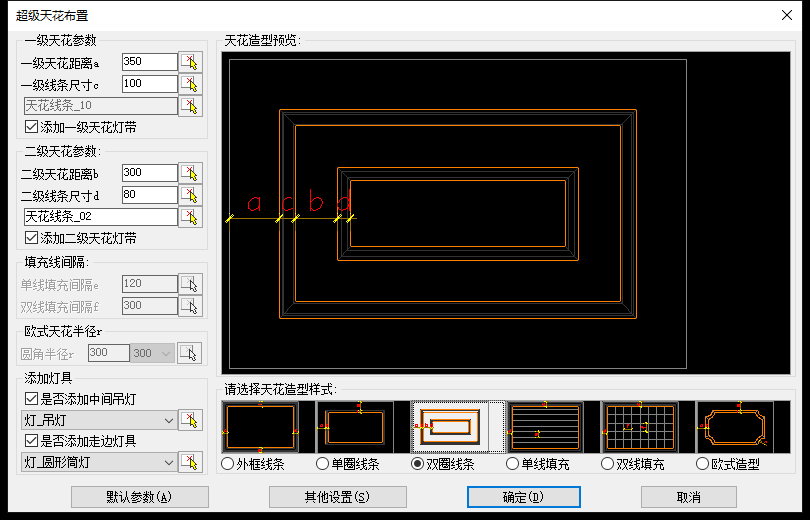

此模式可以做单层天花加线条内凹造型,还有双层叠级造型,是最酷的模式了。如下图:

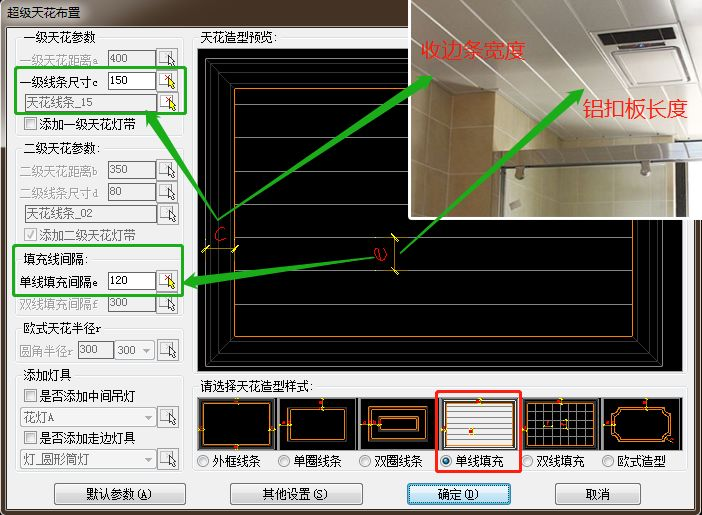

D.单线填充
此模式常用作长条形铝扣板天花,c可以当做是收边条,e为长条铝扣板宽度 。应用区域卫生间较多,如下图:

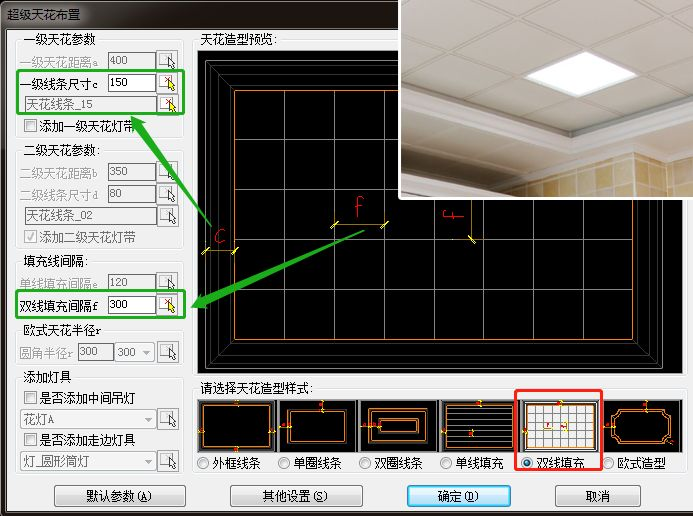

E.双线填充

此模式常用作矩形铝扣板天花,c可以当做是收边条,f为矩形铝扣板宽度 。应用区域卫生间,大型的办公区,如下图:

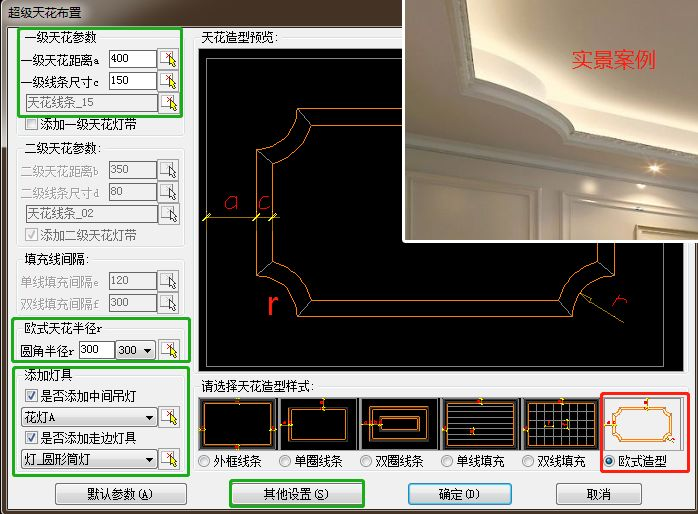

F.欧式造型

欧式天花吊顶用这个模式比较多,其中 r 指的是欧式造型外侧的半径,如下图:



我们来看看欧式天花造型的制作方法,如下图:

02.其他设置

默认参数:恢复海龙默认设置的数值

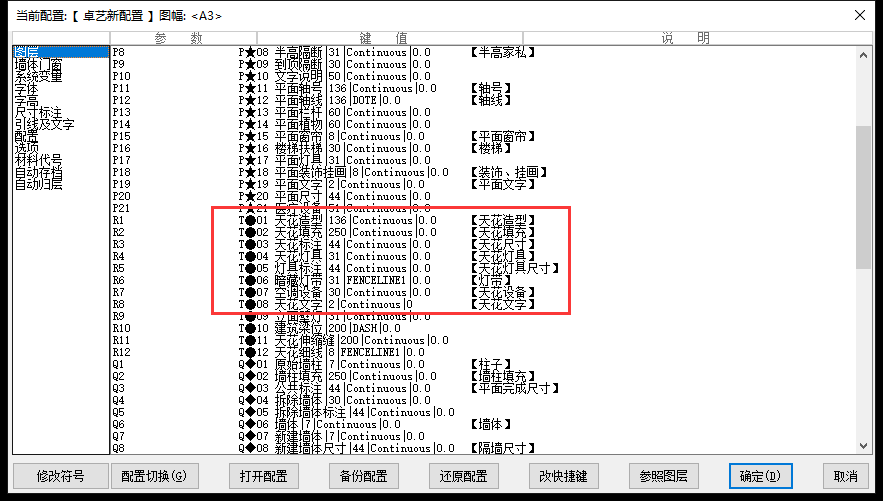

03.图层说明

注意:TH超级天花出来的天花造型图层/颜色/线型均层可自定义,对,可以全方位的满足所有用户一键生成自己要的造型以及制图规范。
设置:yy命令→图层→把说明为“天花造型”“天花填充”“天花填充”“天花灯具”“灯带”的这些图层为您公司的图层即可。

【细节提示】

根据面板样式,选取符合自己需要的样式进行调整参数生成平面天花造型看线
