给排水点位均可自定义,所见即所得
用五房项目,实操讲解命令过程中需要注意的条件和细节(视频5分钟)
3个条件缺一不可,否则无法识别并生成

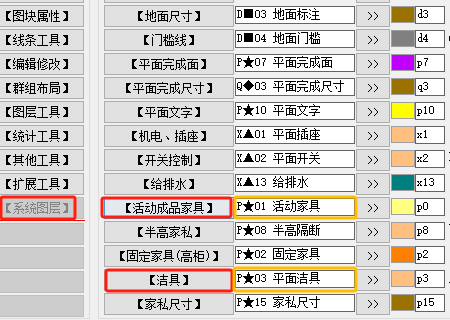

二者具备其一即可:01.图层名称含关键词:“洁具”、“家具”、“家私”02.图层隶属海龙系统层:【活动成品家具】和【洁具】(满足部分图层名称不含关键词的客户群体)

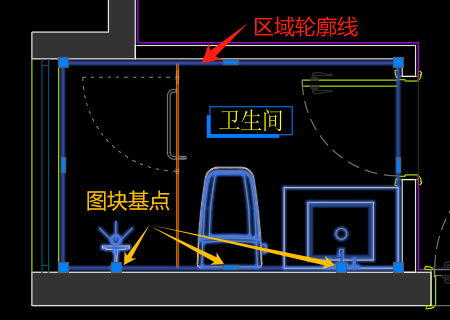

块基点在范围外是无法识别的,修改块基点命令:

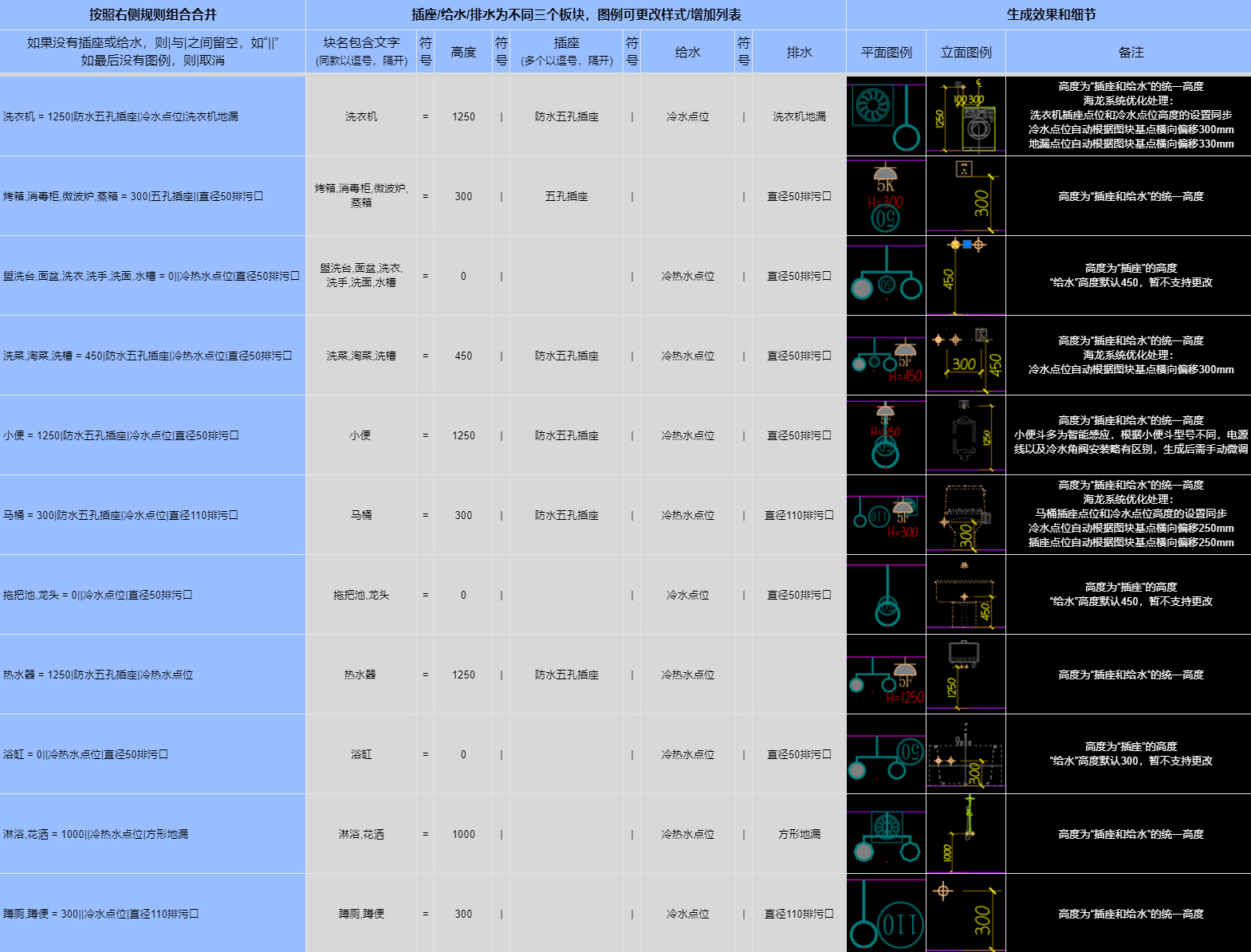

图块名称含对应“关键词”,根据规则生成“给排水点位”和“机电点位”,可用户自定义
以上为默认的生成规则,均可用户自定义

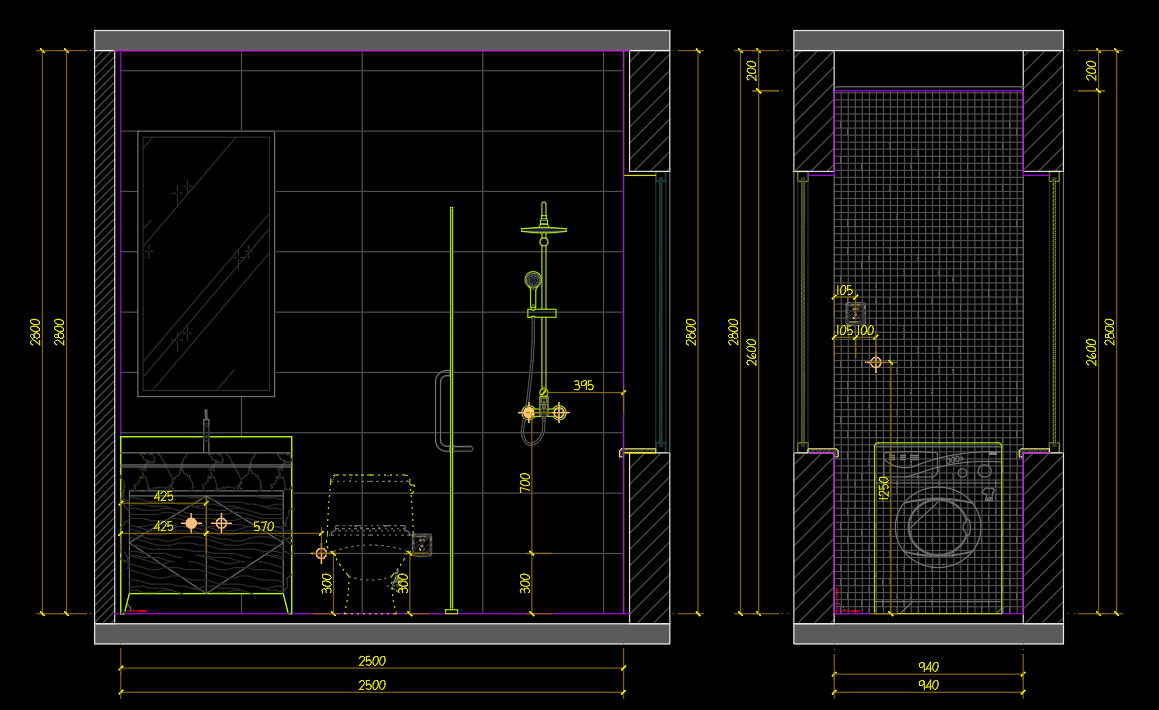

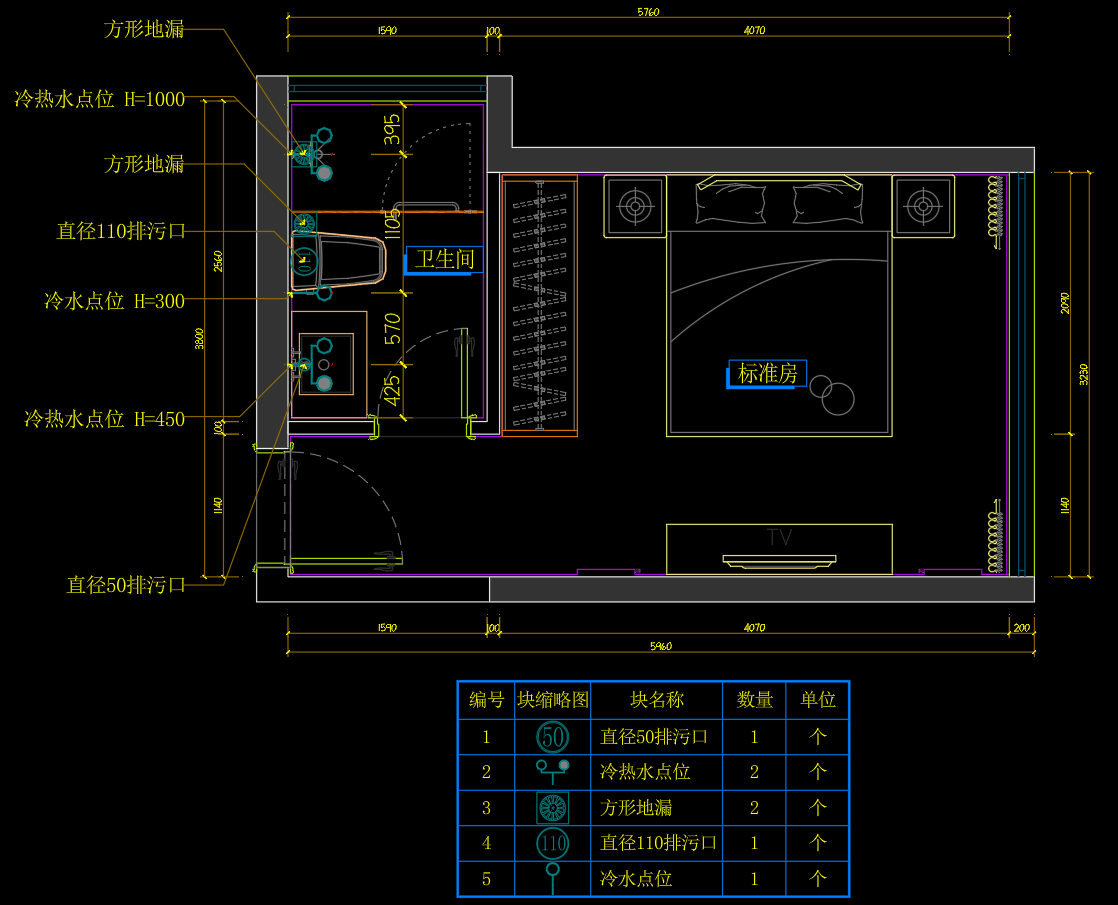

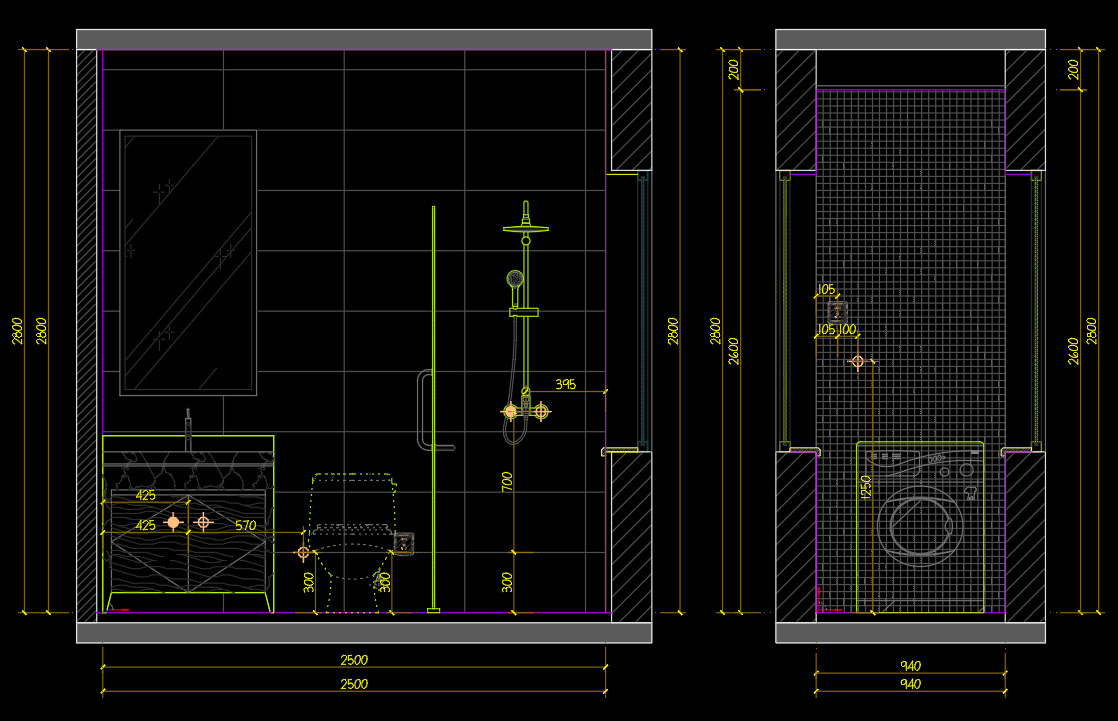

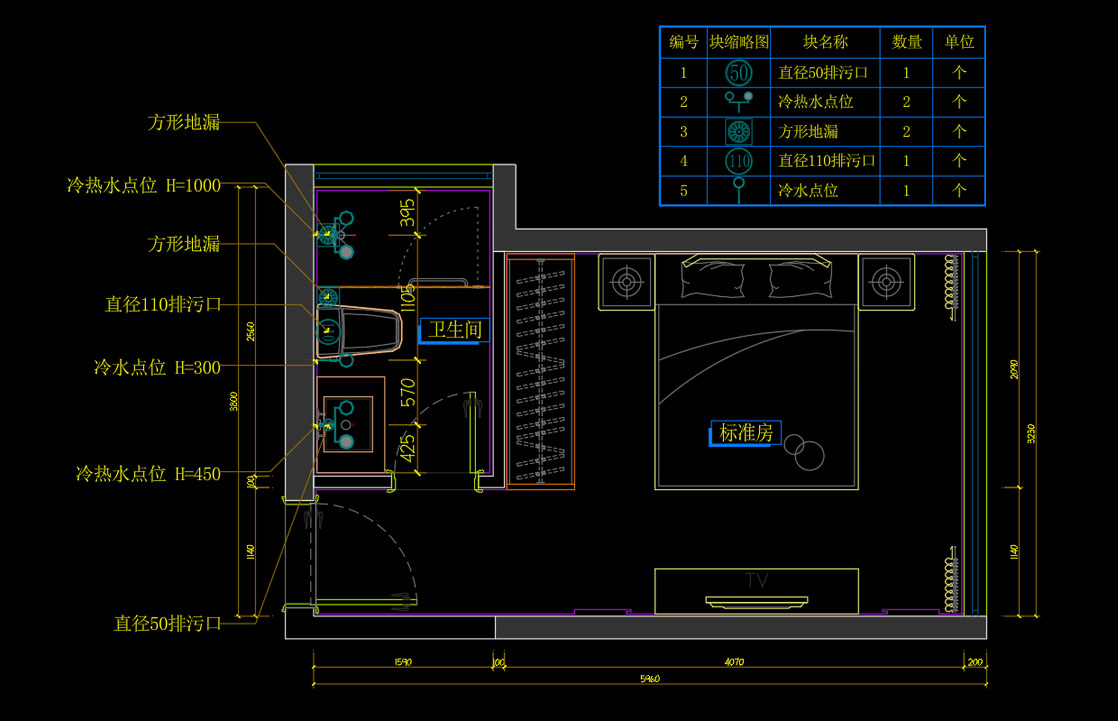

以下是用卓艺配置,根据“默认关键词规则”,生成的“PSS平面”,以及生成的“BLM立面”
洗衣机 = 1250|防水五孔插座|冷水点位|洗衣机地漏烤箱,消毒柜,微波炉,蒸箱 = 300|五孔插座||直径50排污口盥洗台,面盆,洗衣,洗手,洗面,水槽 = 0||冷热水点位|直径50排污口洗菜,淘菜,洗槽 = 450|防水五孔插座|冷热水点位|直径50排污口小便 = 1250|防水五孔插座|冷水点位|直径50排污口马桶 = 300|防水五孔插座|冷水点位|直径110排污口拖把池,龙头 = 0||冷水点位|直径50排污口热水器 = 1250|防水五孔插座|冷热水点位浴缸 = 0||冷热水点位|直径50排污口淋浴,花洒 = 1000||冷热水点位|方形地漏蹲厕,蹲便 = 300||冷水点位|直径110排污口
