平面布置图是整个空间设计的“总剧本”。宏观展现了“这个空间里有什么、放在哪、怎么用”的根本问题。
后续所有立面造型、天花设计、节点详图，乃至工程预算和采购清单，都源于此图。一个考虑周全、尺寸精准的平面布置图，是保证设计落地和施工顺利进行的基石
从原始建筑开始绘制平面方案，经过拆改新建墙体，合理安置门窗和隔墙，可以得到分割好的不同空间，这个时候就可以根据区域名称来进行面积和周长统计

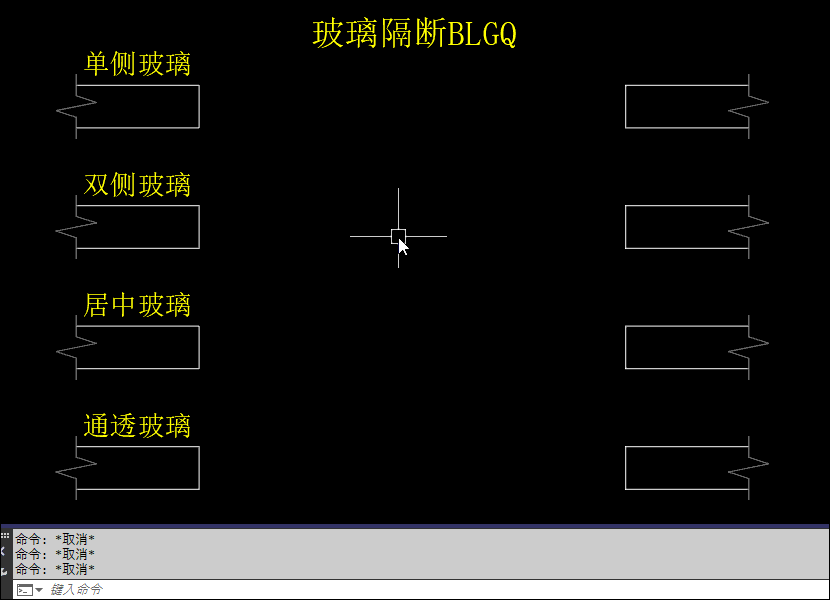

玻璃隔墙的应用核心在于分隔空间而不切断光线，并满足特定功能需求的隔断。玻璃功能需求：A.隐私（磨砂/调光）、B.安全（钢化/夹层）、C.隔音（双层/夹胶）、D防火（防火玻璃）、E.美观（无框/艺术玻璃
常见应用领域：
墙体修剪WX可以超快修补好断线墙体，门套可自定义，MM绘制门窗有三种生成模式：01.确定（墙体层选择一根墙线即可生成，否则需要选择双线）；02.两点（输入墙体厚度后，两点门宽生成）；03.三点插入（先点选墙厚再点门宽）
配合命令：
海龙计算器JSQ，输入命令跳出面板可放置在侧栏，可以输入尺寸导入数据，也可以输入尺寸进行计算，计算出来的数据记录可以保留
计算器可以单位转换：
室内设计施工图中的面积和周长统计，既是“算量”的直接依据，也是“报价”的坚实基础。两者是紧密相连的上下游关系：精准的算量是获得准确报价的前提。下面为您详细拆解各种面积和周长的具体用途：
面积：
周长：
这在平面方案确定后，在施工图操作中“明面操作”生成多张图纸（比如平面/天花布置/地面材质/开关插座……）
当然，其中还有更为神秘的“暗箱操作”
暗箱操作指的是什么：
PPP生成多视口图层冻结好，原则上可先画完成面尺寸图，提前将背景墙/凹凸造型关系表达出来，
通过精确的完成面尺寸，解决空间方案的家具和软装布局，提供落地的技术基石
平面布置中家具和软装的布置，和完成面是高相关的：
完成面绘制好之后，可先将窗帘CLPM以及窗帘盒EDD生成，接着可以将整装定制的衣柜YGG和柜子GZZ生成
为什么先绘制这些？树哥的思维逻辑
通过完成面和和固定柜子，再直接通过JJJ和AA去进行家具布置（布置前先切换家具层），就可以大大避免返工
绘制楼梯层高确定，楼梯宽度和级数也在一定合理范围区间，因此用户乱点三点说无法生成是正常的
因此，平面楼梯LTPM命令需要是在一个合理范围的空间中点击“一二三”点，再微调“楼梯宽度”和“级数”方可智能生成
平面布置图经过室内设计家具布设后，为了进行空间动线和光线等数据，我们会进行一些工作整理分析，下面是我们常用的命令：

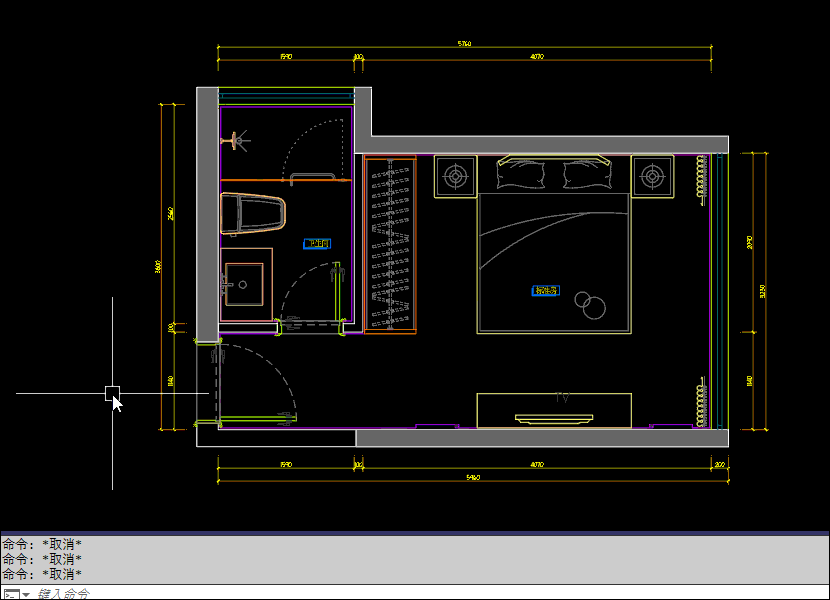

大门入口处放置一个“进入”标志（通常是一个箭头或三角形指示符）,不仅仅是一个简单的方向提示，它明确了设计的逻辑起点和主要人流方向，是空间入口起点 ；命令RK（生成大小随当前比例，也可以DE选择比例）
视觉上告诉读图（项目经理、施工员、水电工、业主等）：“你是从这个入口指示的门进入这个空间”，避免阅读者出现方向混淆

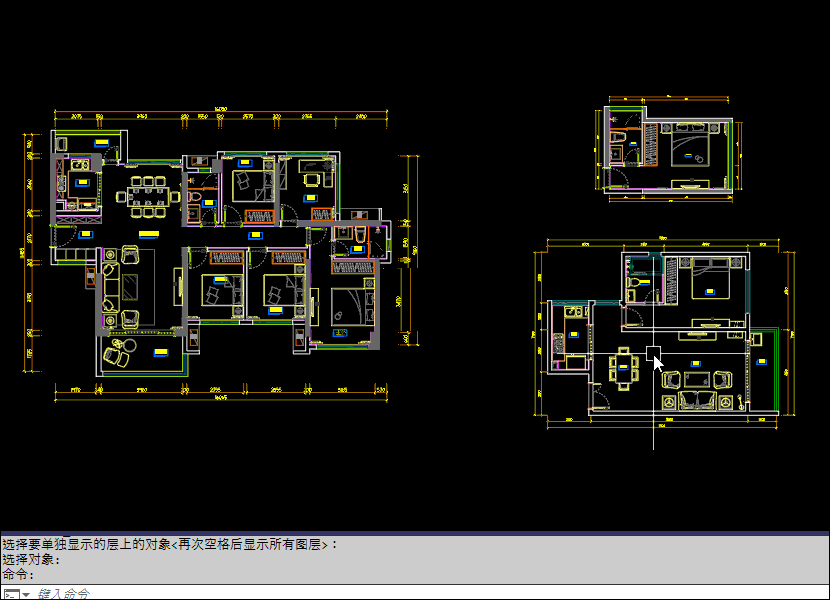

进行空间分析的图纸，执行前最好先将活动家具等图层虚线淡化，可以让后期的环境分析或者灯光分析的效果，更加清晰和显眼；变短虚线NN（设置S可设置虚线后的颜色，线型样式，线型比例）
配合命令：01.图层独显D(选中你要的多个图层，独立显示，恢复回来D空格两下)；
02.图层隐藏`（将需要隐藏的图层隐藏，`空格两下即可恢复）
环境分析=动线分析，动线分析是评估空间功能合理性与使用者体验的关键环节，应在设计中体现动线规划和功能序列（如：入口→玄关→客厅→餐厅）；对业主有极大的说服力，以下为动线几种类型：

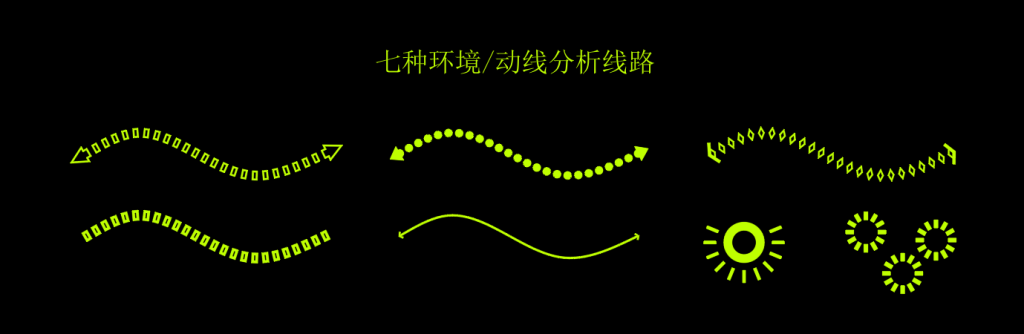

环境分析首字母，即为命令HJFX，海龙内置了7种动线的类型，丰富的“选择生成”和“点选生成”模式，还可以设置两端或者一端生成箭头
室内设计施工图中制作专业的灯光布置示意图，核心作用：从概念到现实的精准翻译
可视化设计意图：将抽象的照明概念（如“温馨”、“聚焦”、“戏剧性”）转化为工程师、承包商和业主都能准确理解的视觉语言。平面图上的符号明确指示了灯具位置、类型和光束角，立面示意图则预演了灯光在空间中的实际洗墙、投射效果
平立面制作不同类型的灯光效果示意图
将光环境设计从概念构想转化为可执行方案的关键环节，其作用与意义贯穿于项目从设计深化到最终实现的全过程，超越了单纯的美学范畴，深入影响功能、健康、经济与环保等多个维度

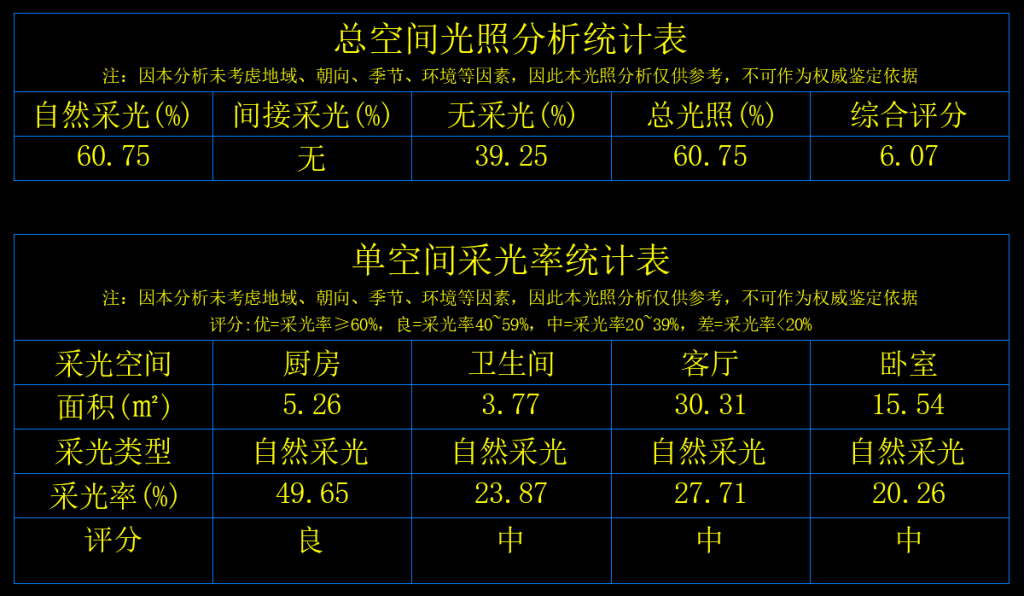

根据户型周长面积与窗户的数据，智能自动生成总空间光照分析统计表和单空间采光率统计表
（本光照分析仅供参考，需结合地域、朝向、季节、环境等因素，方可综合得出权威鉴定依据）
