墙线修剪WX

功能:墙线修剪     记忆:英文墙(Wall)+拼音(修剪)字母组合

01.视频讲解

章节要点

树哥针对WX应用的操作讲解,此命令可应用于
01.墙线修剪
02.T形拼接
03.L形拼接
04.断线修补并去重

02.图文教程

墙层列表图层条件

在yy自行增加“墙层”列表,这个非常重要,在墙层方可实现命令应用

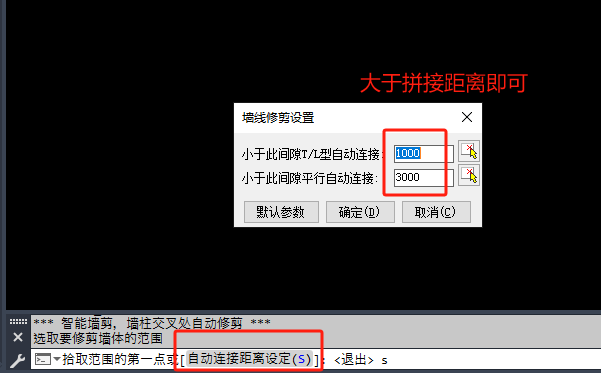

距离设定

03.应用场景

所执行的墙体图层需满足墙层列表

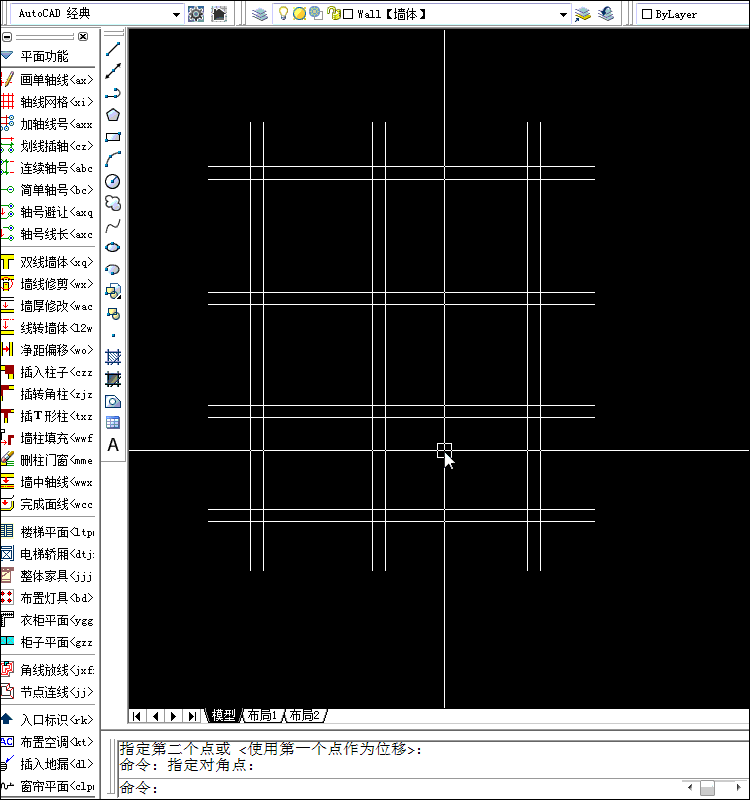

01.墙线修剪

灵活自动去重,快速优化多余相交线,杂线

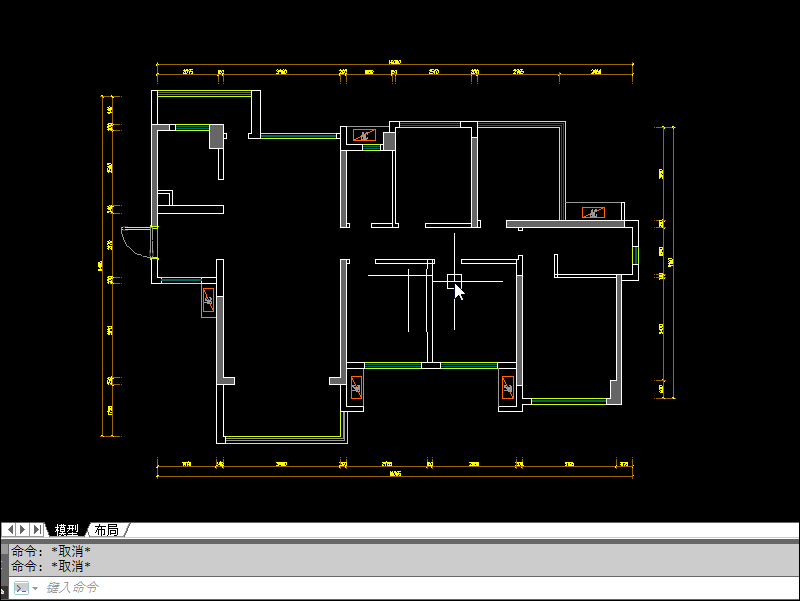

02.T形拼接

T型延伸闭合自动去重,WX点击自动连接距离设定(S),设置T/L型最短距离

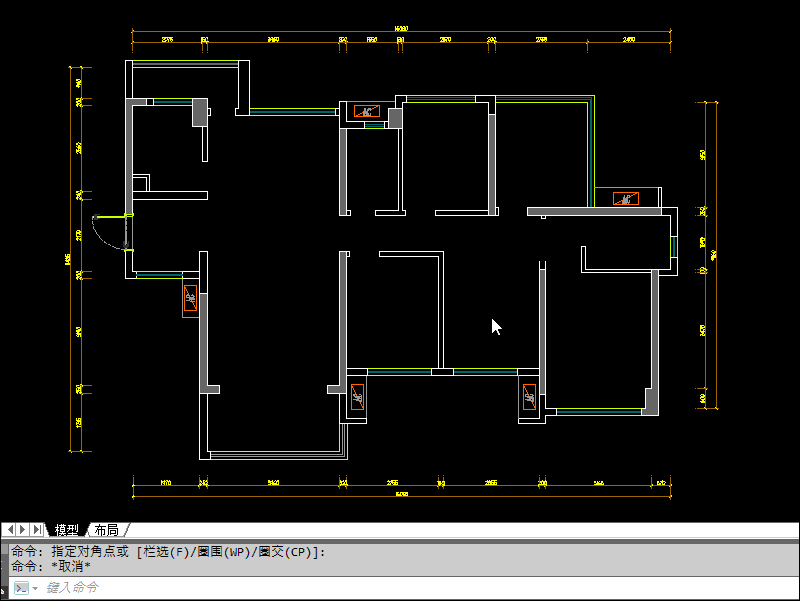

03.L形拼接

L型延伸闭合自动去重,WX点击自动连接距离设定(S),设置T/L型最短距离

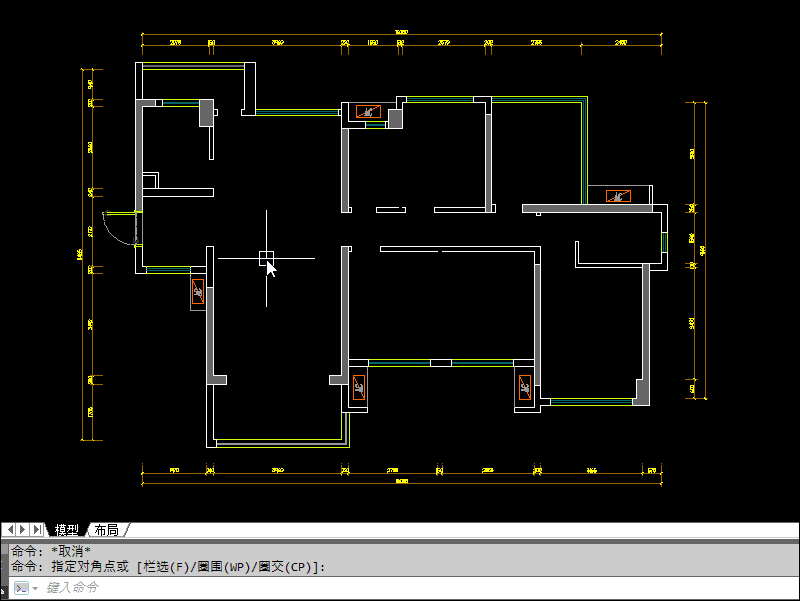

04.断线修补并去重

平行线延伸闭合自动去重,WX点击自动连接距离设定(S),设置平行自动连接最短距离
