平面排图PPP

命令：PPP（记忆：平平平，好多平面…）
功能：用一套标准且已完成的施工图为模板，将全部平面图的“图名”、“张数”和“每一张平面视口的图层冻结状态”备份，在海龙形成图纸列表配置
好处：绘制“同一类型和规范”的新项目时，快速给新平面一键建立所有平面图，自动生成图名、视口图层冻结状态和图框排版等
对比：传统方法“开视口→冻结图层→复制视口→再冻结图层……弊端重复排图和视口分层繁琐，极易出错”；PPP的方法提效百倍，高效不出错)

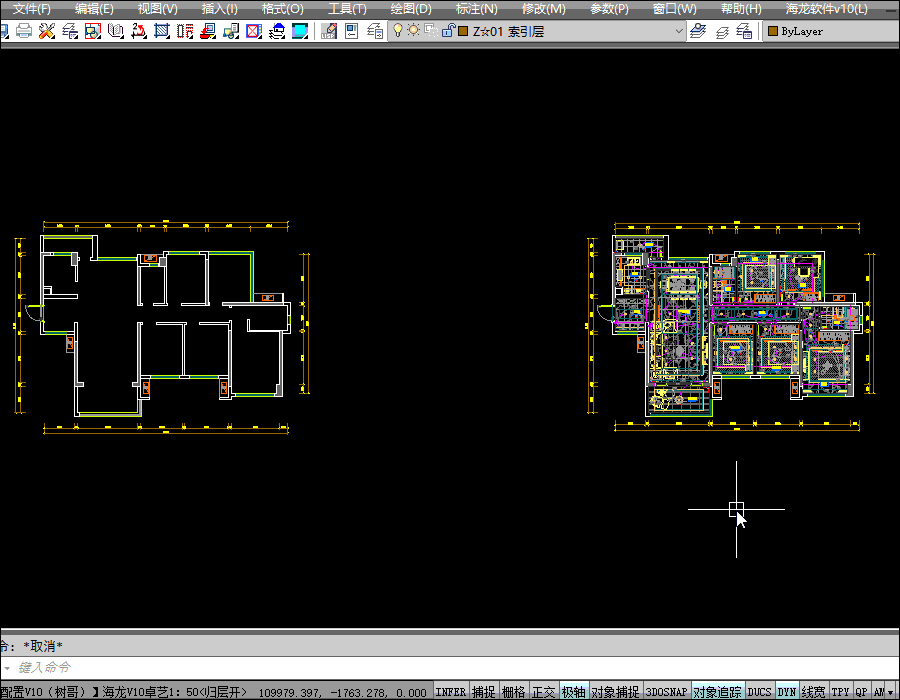

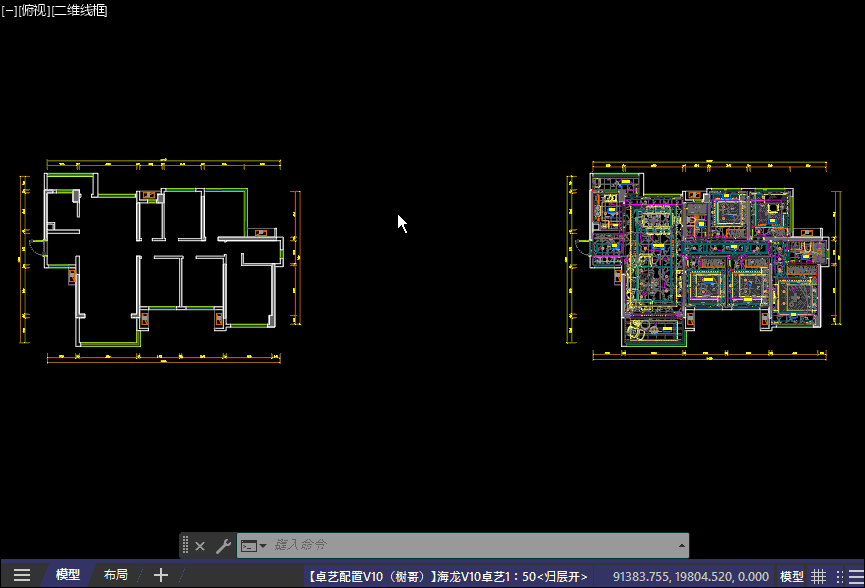

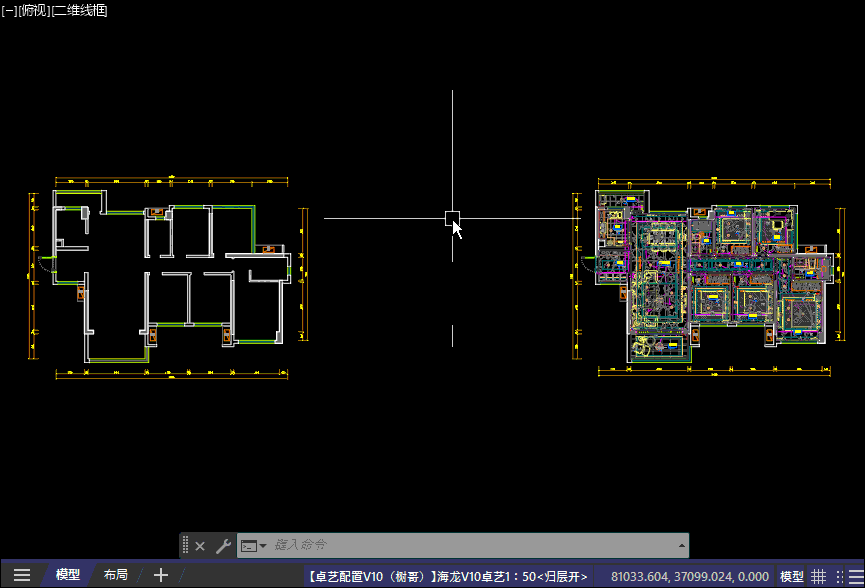

1.效果演示

用户比较容易混淆PPP平面排图和TTT一键平立面的功能，这里做个功能对比，区别一目了然

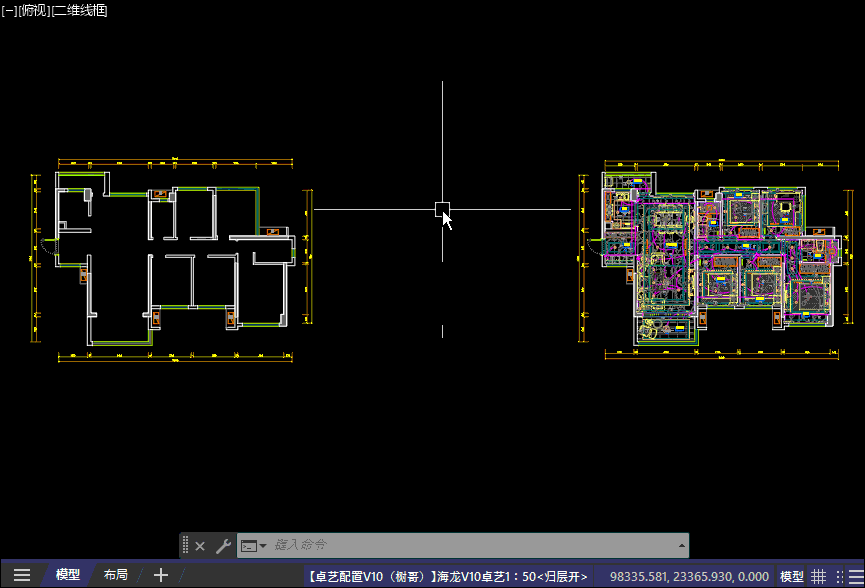

PPP平面排图

PPP仅生成平面图框排版、视口冻结、图名序号；
不生成开关插座、尺寸标注、没有材料编号

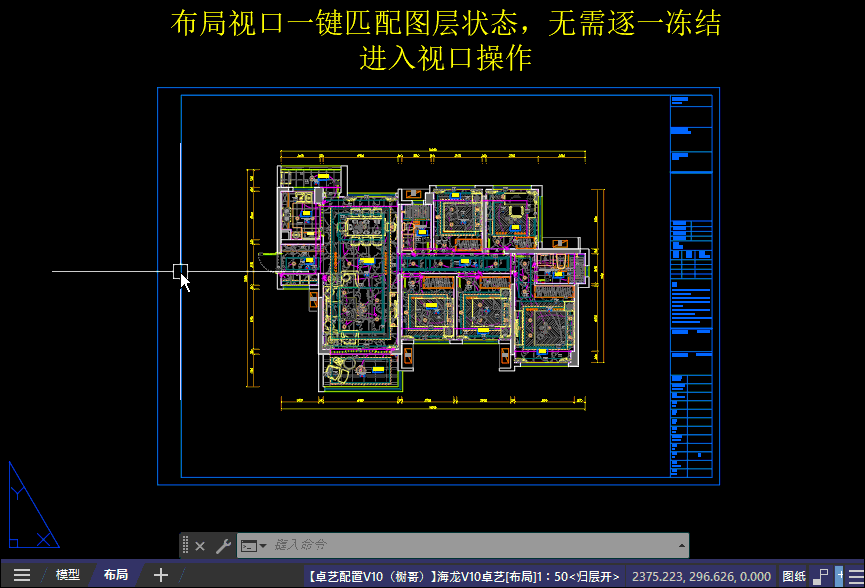

TTT一键平立面

TTT生成平面图框排版、视口冻结，图名序号；也生成开关插座、尺寸标注，材料编号，PPP仅是TTT的视口排版设置，并且统计灯具、家具数量，生成全图立面，家具电器，立面填充，开关插座，天花剖面，平立面智能双向索引

2.常规图层列表法教学视频

视频重点

用标准且已完成的施工图模板,制作图层状态，步骤如下：

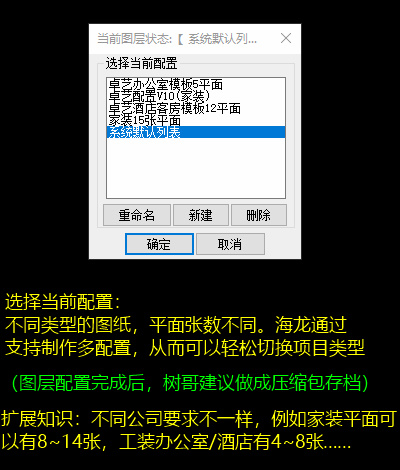

新建配置
配置以项目类型+平面张数命名，容易记

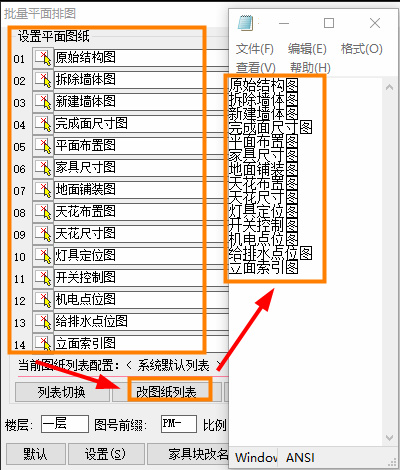

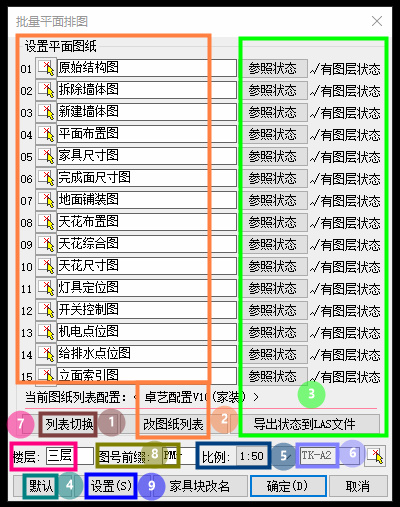

改图纸列表
可增删，与模板的平面图名、张数一致

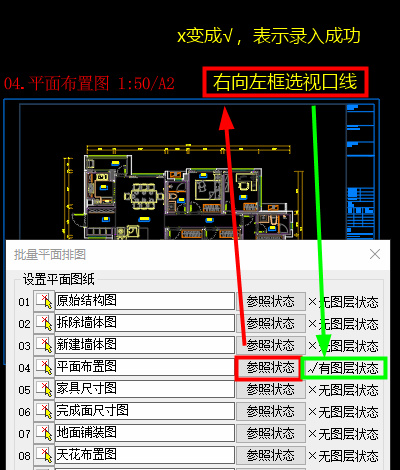

参照状态
给列表图名参照并录入此视口的图层状态

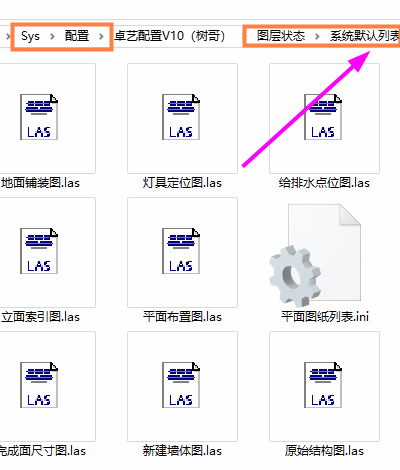

导出状态到LAS文件

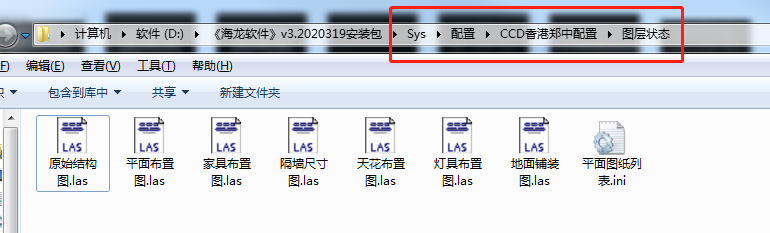

在“用户配置\图层状态”文件夹进行存档
以“施工图模板”为例测试

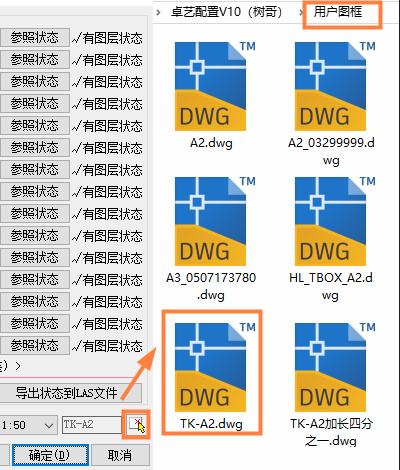

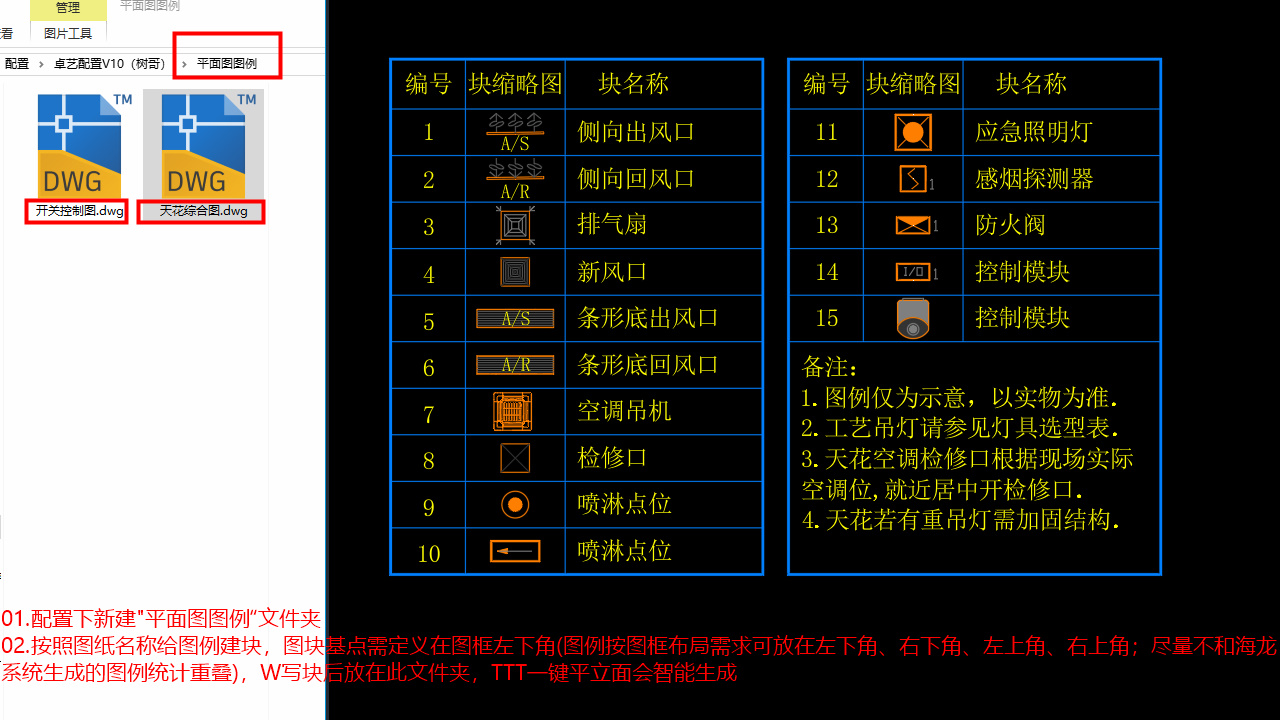

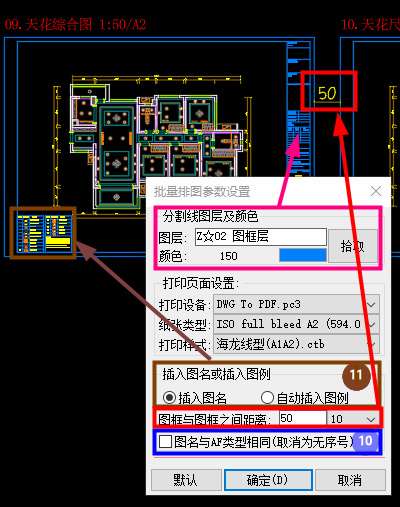

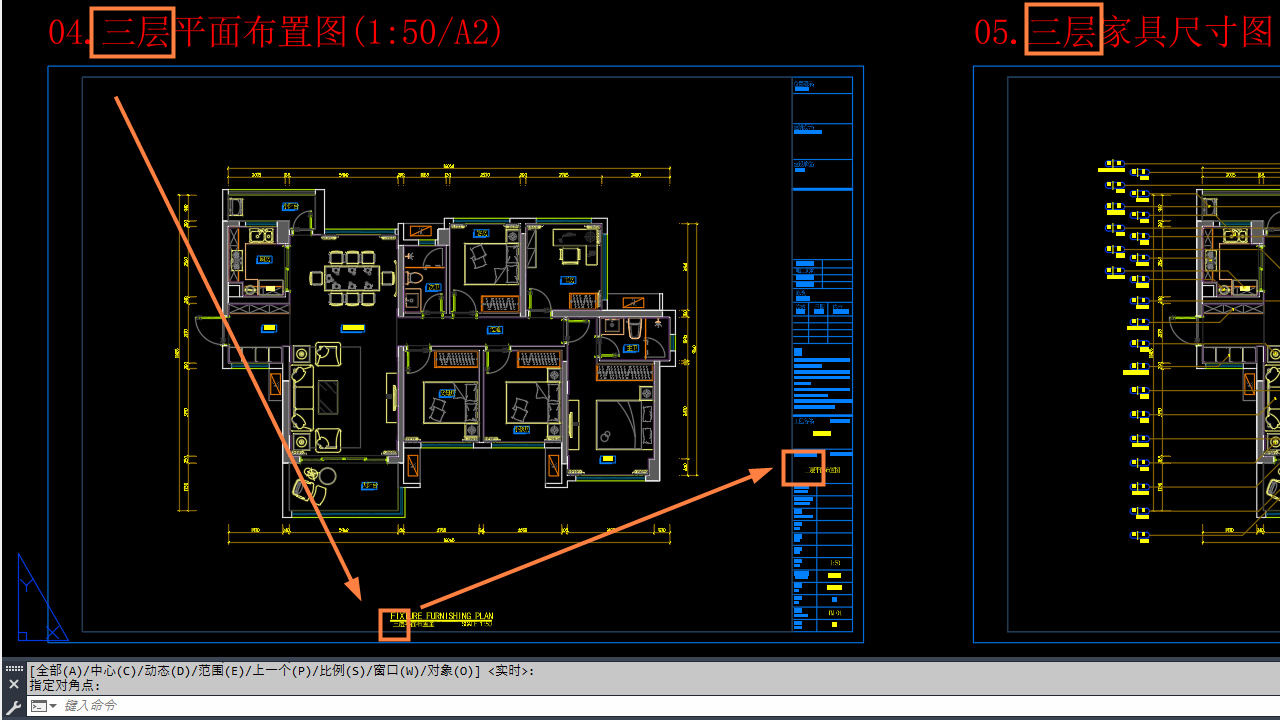

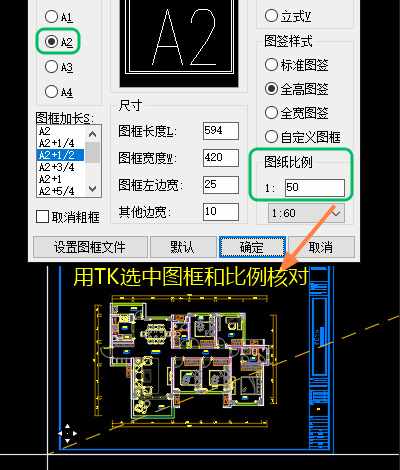

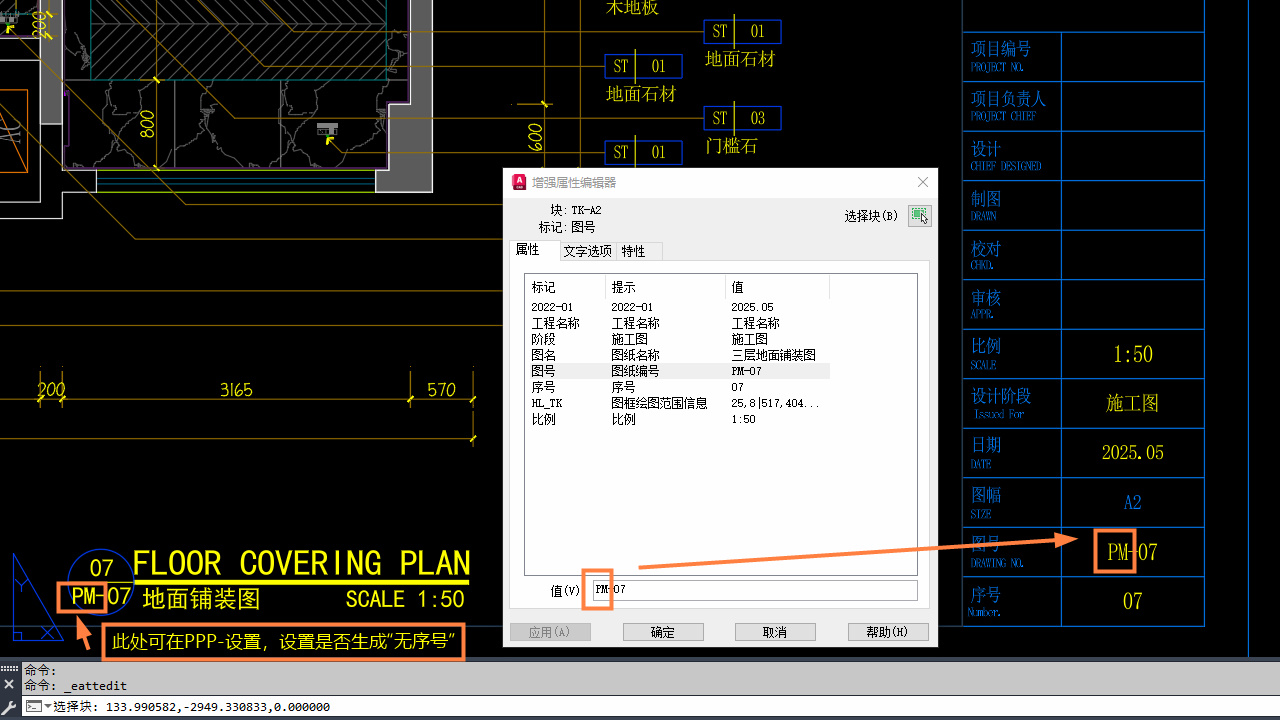

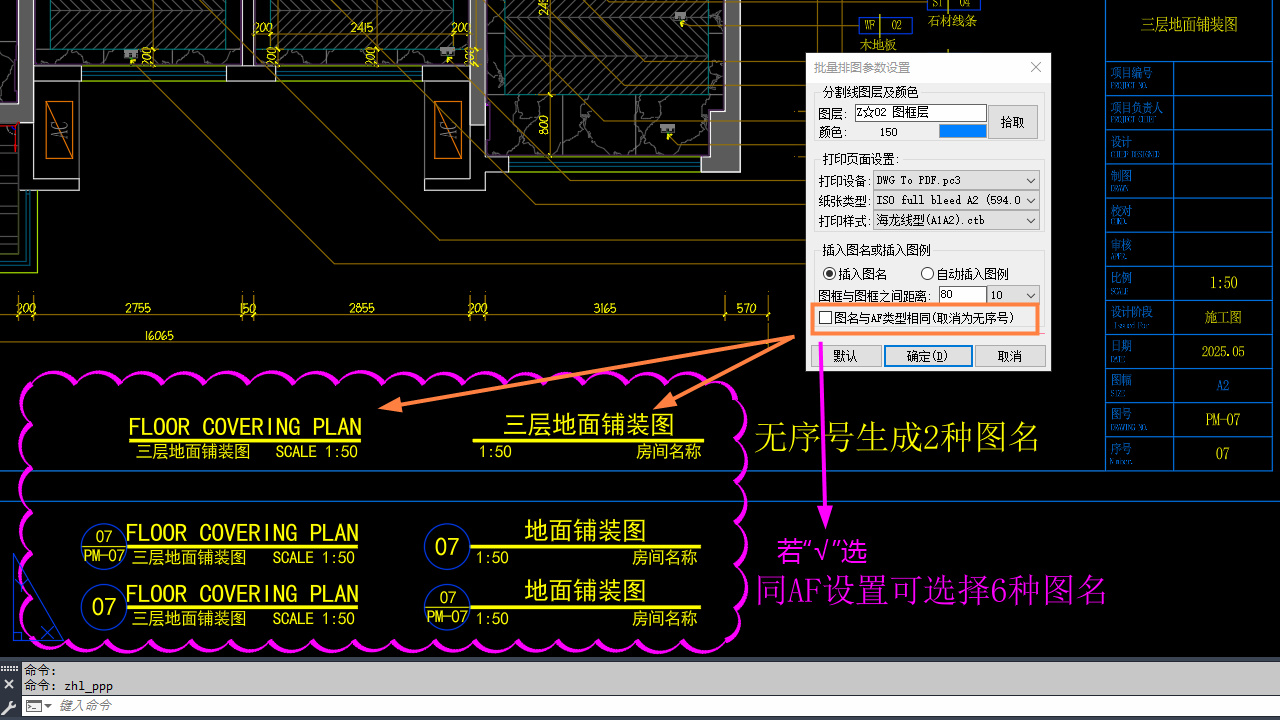

可设置图名楼层、图号、自定义图框图例、图框间布局间距、图名样式等设置
最后一步重点：备份

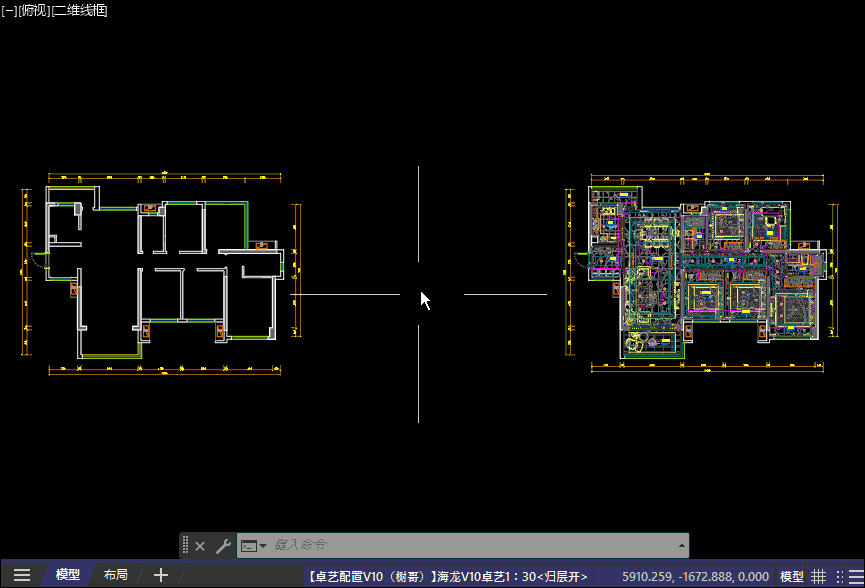

3.最强图层列表三步法，超速模型出图！

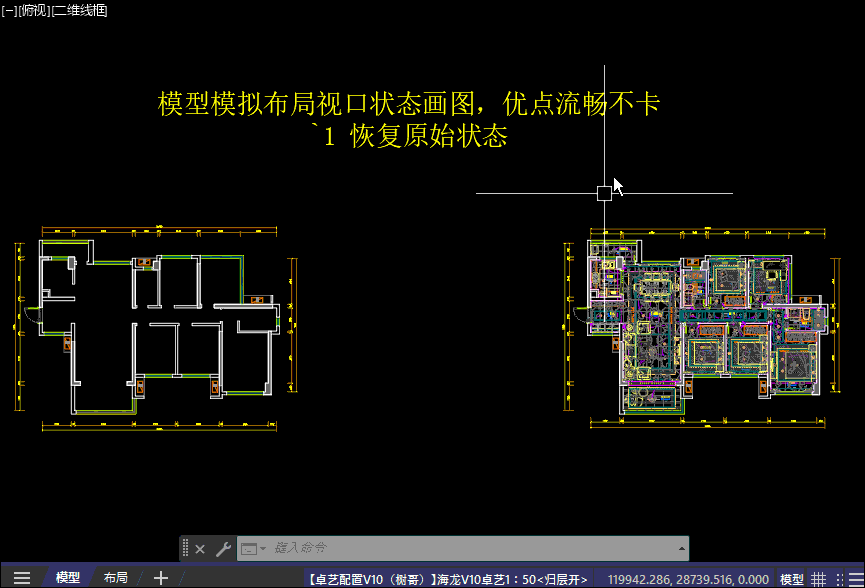

资深的深化设计师高手，结合海龙模型“排图三步法”，即可实现一键平立面，且全程模型改布局平面图，超前的布局图纸模型绘制技法，可避免布局画图来回切换布局和电脑卡等弊端
（仅支持2025.05优化后的海龙版本，其他版本在模型绘制DM和TH存在标记块冻结和图层状态不可控问题）

视频重点

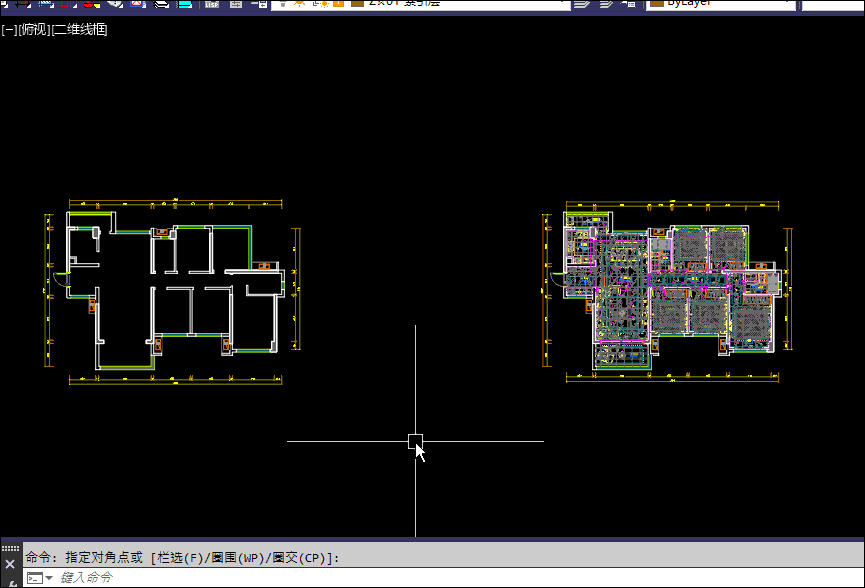

增设一键平立面核心参数：施工图模板平面中，先增加“区域线框”+“地面/天花/立面共3个标记块”共三个图层A.视口内，平面外围绘制矩形，选中后Y归层到【区域轮廓不打印】所属图层
B.执行BLM，点“加材料块”后选中矩形，生成三个标记块（三根紫线可删除），此时他们默认为不打印层“Defpoints”
在天花布置图和地材图设置标记块图层并冻结图层A.进入地面材质/铺装图视口，选中“地面材料标志块”，Y归层到【材料标记不打印】所属图层，然后执行DQT（冻其他，就是除了这个图显示其他图全部冻结图层）命令
B.进入天花布置图视口，执行DQT命令然后选中“天花/立面2个标记块标志块”（此时他们默认为不打印层“Defpoints”）
关于标记块说明：树哥将三个标记块分地面和天花两个层而不放平面，一是这些标记块均是不打印层不宜设置太多，二是即便将“立面标记块”放平面层，一键全图里面依然缺最低天花层的“高度标记块”，所以干脆如此。当然，你们明白原理后可随你们习惯自定义
【区域轮廓不打印】如何冻层说明：
A.如果你希望在模型绘制全部平面图，则用到智能绘图系统所需区域线的视口都需要保留图层显示，其他可冻结
B.如果你没理解A说的意思，那就全部显示则可
最后，新图纸通过AS图层状态，模型绘制“平地天”批量出图，全部图纸均可模型绘制。
