系统图框TK1

功能:插入系统图框(ttt,blm,ppp,lm等命令调用的是tk1图框)

记忆:”图框”拼音首字母

图框01教学视频

图框02教学视频

图文教程

点击按钮 切换教程​

制作图框流程

第一步、输入TK1,插入一个原配置的A2图框参照
第二步、复制并调整你的用户图框大小
第三步、匹配图框属性值“图名”“图号”“比例”“序号”
第四步、调整用户图框的块名称、块基点和块名称
第五步、设置新图框外框及内框范围
第六步、验证新图框

第一步、输入TK1,插入一个原配置的A2图框参照

此操作生成的图框比例为1:1,用来对比下面第二步插入自己即将更改的图框的大小,和原图框长高保持一致

第二步、复制并调整你的用户图框大小

比例为1:1,保证长宽和上面参考系统图框为594×420

01.输入TK查看相关A0~A4的规格

02.可以用DR测量距离是否准确

第三步、匹配图框属性值“图名”“图号”“比例”“序号”

把原配置图框需要用到的最核心的四个属性值“图名”“图号”“比例”“序号”的标记对应到你要制作的用户图框
原配置图框的这四个属性定义的标记,分别替换为用户图框对应属性定义的标记,文字保持一样。

调整你的用户图框为最后为下图状态:

文本的对齐,请查阅属性文本拓展知识

ED做好需要的文字大小,修改好文本内容,改好颜色,设置TA文字对齐点(默认是居中)

转属性块ZSX,文本成为了一个属性块,用X炸开,即可得到一个想要的“属性文本”

第四步、调整用户图框的块名称、块基点和块名称

图块名称为TK-A2,块基点在范围594×420的左下角
(如果提示此图纸存在原块名,为块冲突,先AB将“原配置图框名称”改变后再操作)

动图操作

第五步、设置新图框外框及内框范围

输入TK1,点选“外框范围”和“内框范围”分别拾取范围,最后“保存到文件”

注意:
01.如果点选“外框范围”时无法框选,请AB查看图名是否更改为“TK-A2”
02.如果提示范围并操作提示“范围不对”,请DR或DC检查你的图框尺寸
03.如果立面生成是图框偏移,请检查下图框的基点位置是否错误(块基点应该在594×420的左下角

第六步、验证新图框

按照视频教程那样,绘制简单的范围轮廓线,输入BLM去验证,看生成的是否是最新的图框

(例如绘制几个6000×4000的空间,全选后输入Y归到系统轮廓线层,输入BLM一键生成全图立面框架,以此验证你的图框是否制作成功)

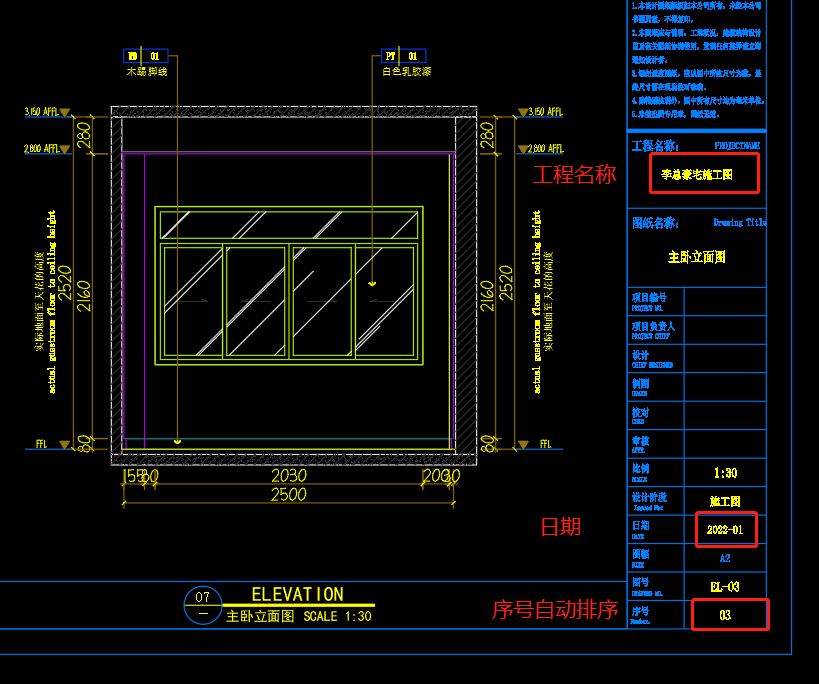

系统图框的优点

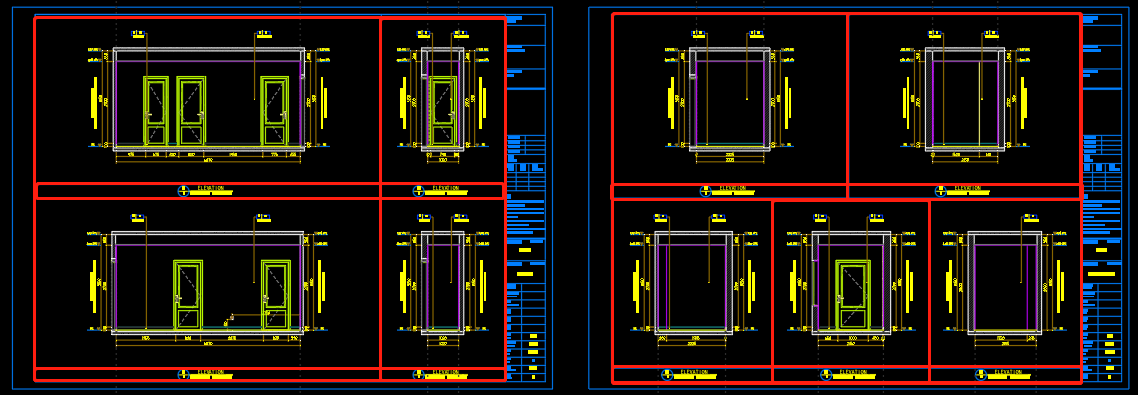

01.智能自动出图框,不需要再替换自己要的图框重新排版

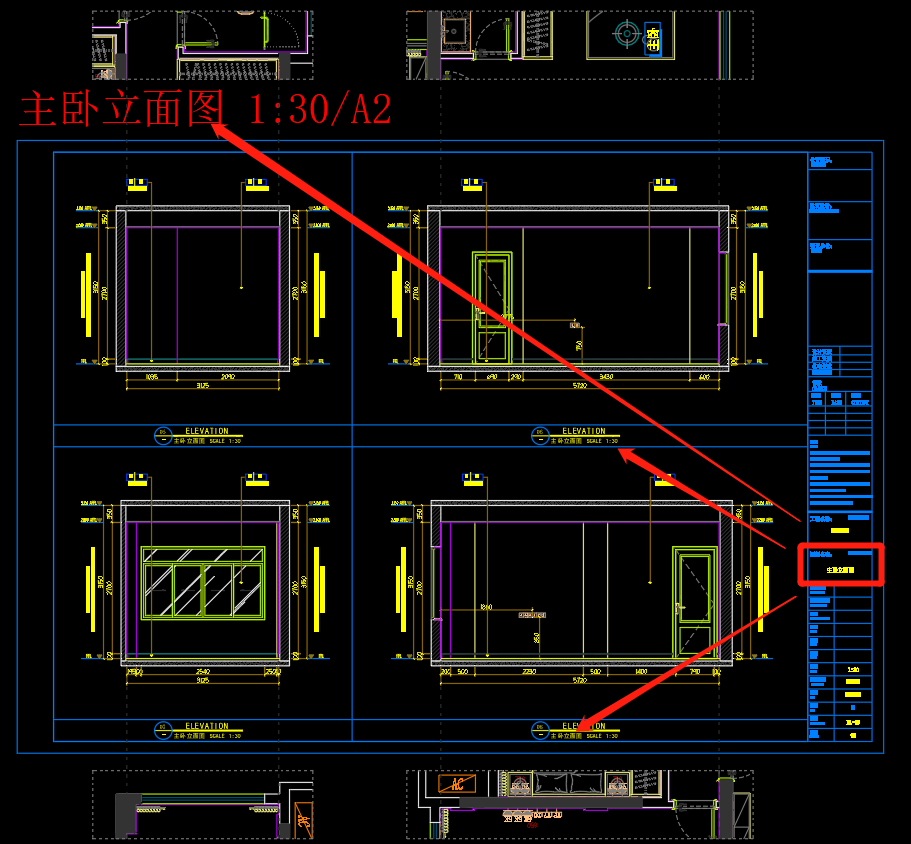

02.图名自动根据区域名称智能输入

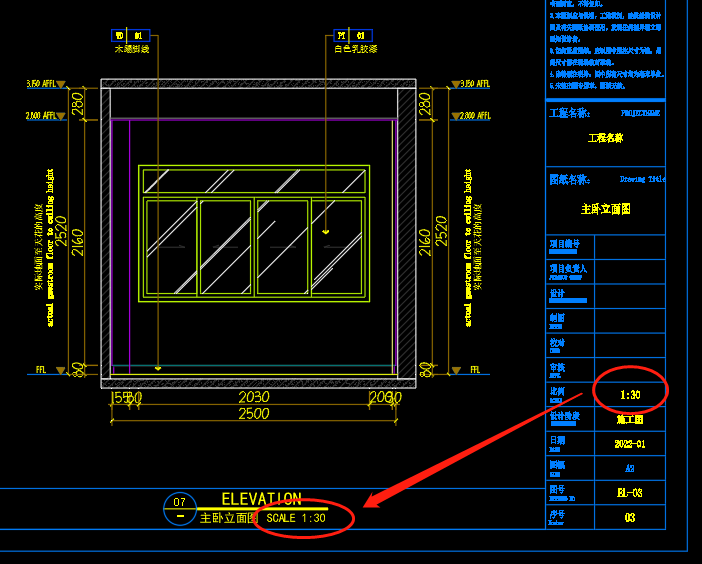

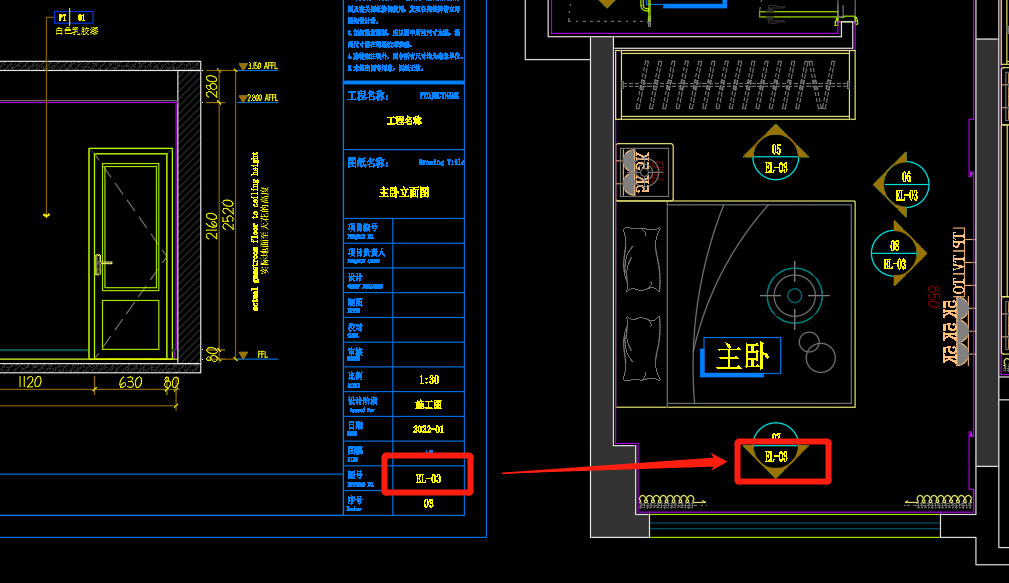

03.图号、比例自动根据出图比例智能输入

04.还有其他的属性定义,都能帮您生成

完成了图框,一键立面生成的效果和节省的时间大大提升
