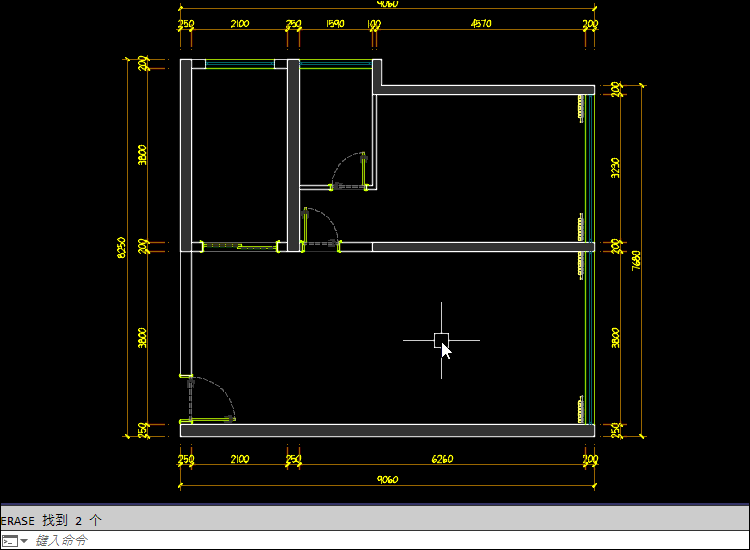

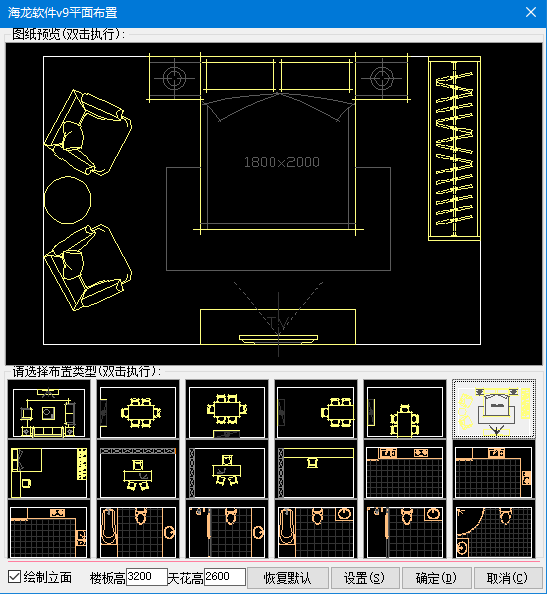

平面布置JJJ

秒出方案 即刻出图

2个命令,8种绘图,所画即所得

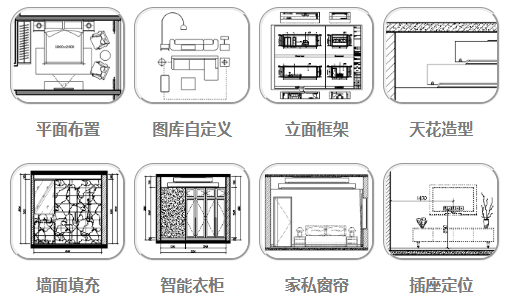

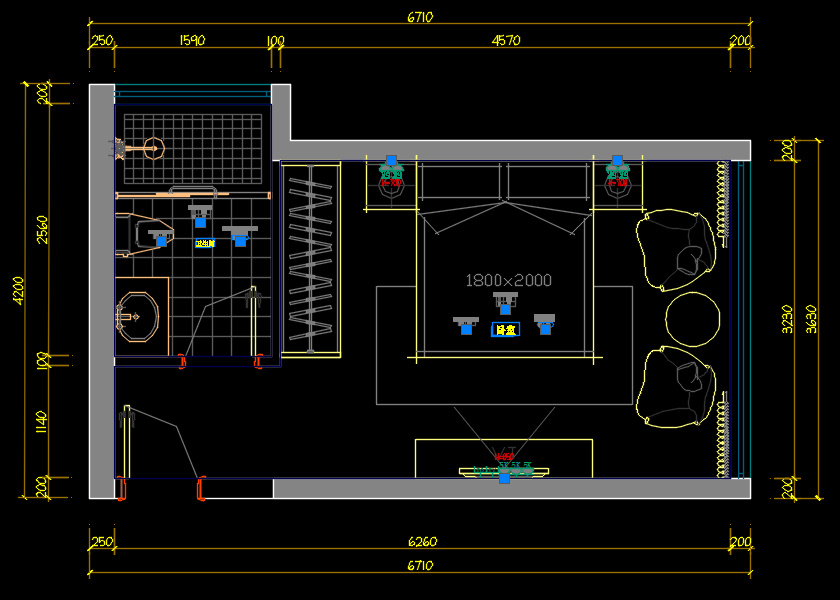

JJJ平面布置的组合应用

墙体框架下,仅用3个命令:JJJ平面布置+TH天花布置+TTT一键平立面,轻松生成一键平立面

(任何图块、图层、颜色和图框均可自定义)

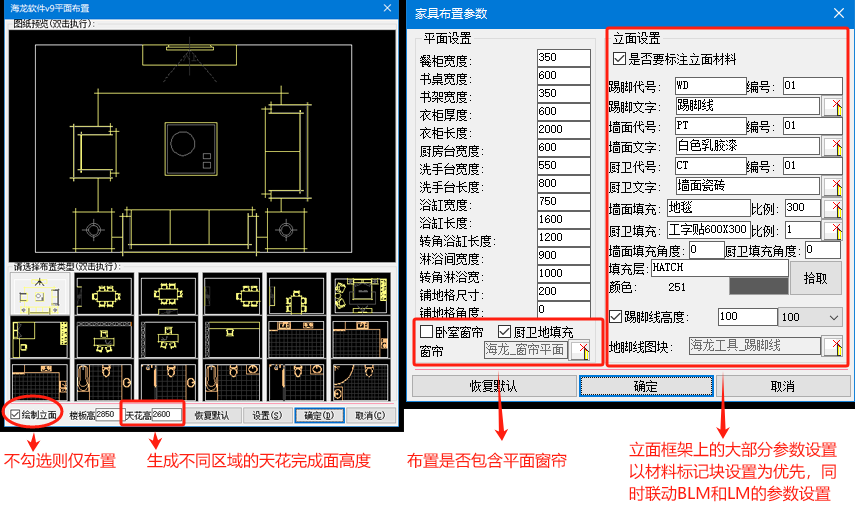

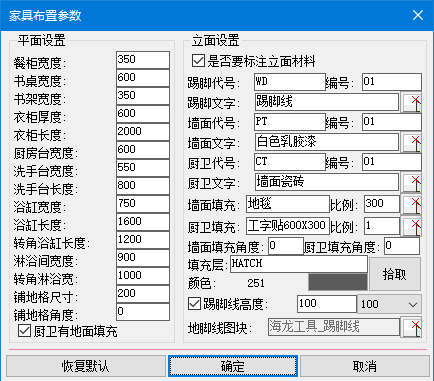

方案18+,参数自定义

完善的家装布置类型+用户自定义规范+全自定义图库图块+参数预设,勾选√绘制立面,即可秒绘空间方案及立面图,过程中可以任意切换图库和布置模式

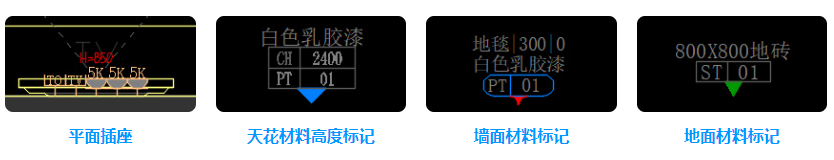

智能生成:插座+材料标记块

平面插座=根据可自定义的图块智能生成,高度及数量可调整

材料标记块= 天花材料高度标记 +墙面材料标记( 材质填充+材料编号 )+ 地面材料标记

天花材料高度标记 :不同立面生成不同高度的天花(例如客厅2600mm高,卧室2400mm高)

墙面材料标记 :给不同区域立面生成不同的材料,例如卧室是WP-01 墙纸填充 ,卫生间生成ST-01 两种 叠加 填充

地面材料标记 :给一键平立面生成不同区域的地面材料编号

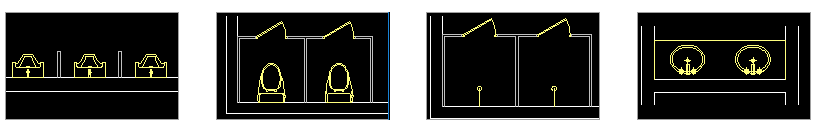

未来,更多工装布置

满足日益增长的工装需求,将研发办公室、酒店等常用空间布置,让设计师对制图彻底解放,海龙从不止步

图库均可用户自定义

用户根据自身制图要求,储存常用图块进入图库,即可实现所见即所得

家具图块文件夹路径:“安装盘符:\《海龙软件》\sys\Sys\图库\【系统图块】”

平面图块自定义要求:01.对应的”XX平面”文件夹内添加,02.图块按规则命名,03图块基点在中上方

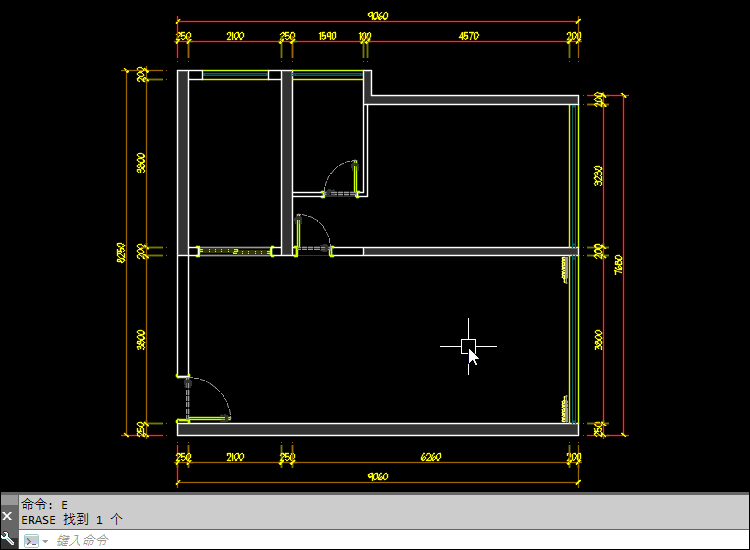

切换图块,随心所欲

根据系统图库内的自定义图块,切换成自己需要布置的家具,留意操作栏提示

根据平面图块,智能生成立面图块

详看“家私窗帘”页面

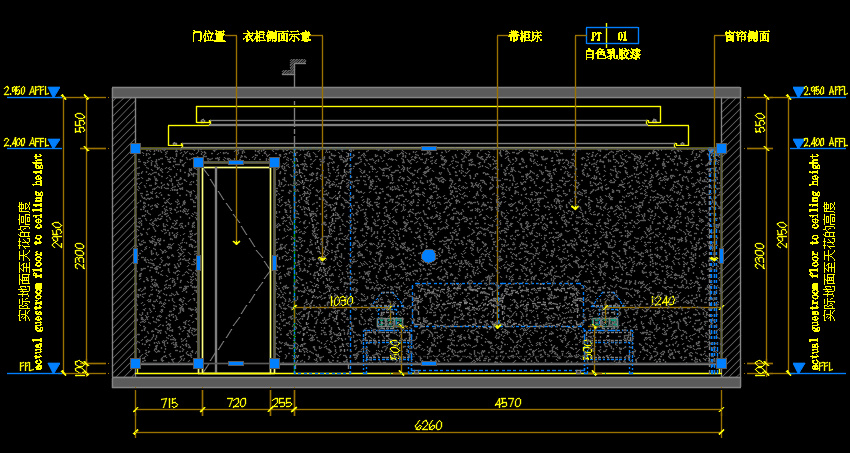

智能创建立面框架

单个区域生成:勾选√”绘制立面”后,JJJ生成平面布局会自动读取区域内的“区域轮廓线”,如果没有则会自动生成“区域轮廓线”+“天花地面墙面材质标记块”,实现立面框架的生成

丰富的立面排版

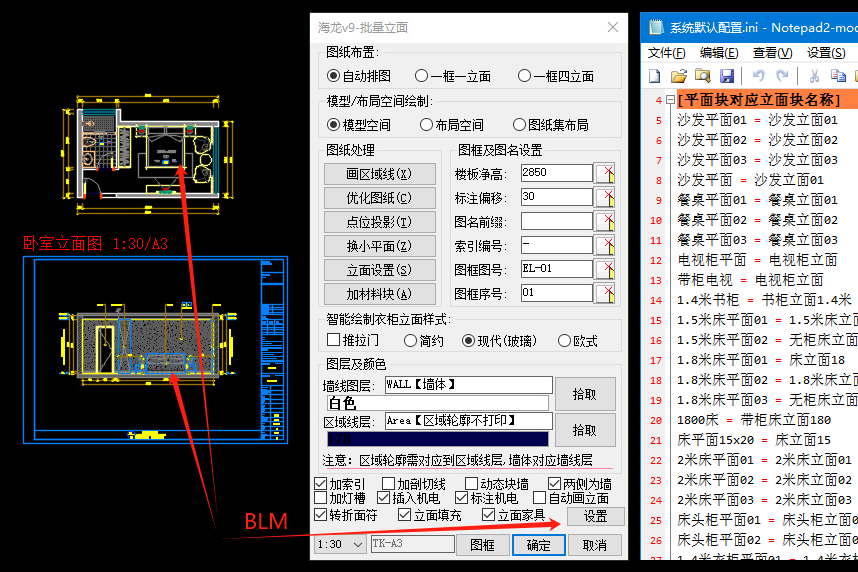

智能联动BLM立面绘制设置参数,生成立面图纸布置样式

其中“自动排图”适合所有的空间排图如工装酒店等,“一框一立面”适合家装,“一筐四立面”适合标准空间

更多的参数设置:立面高度、生成衣柜风格、立面比例……

生成立面通用天花剖面

第一步:AA命令插入天花造型图块,也可以自定义

第二步:LM选中天花造型块和输入踢脚线高度

第三步:JJJ生成即可

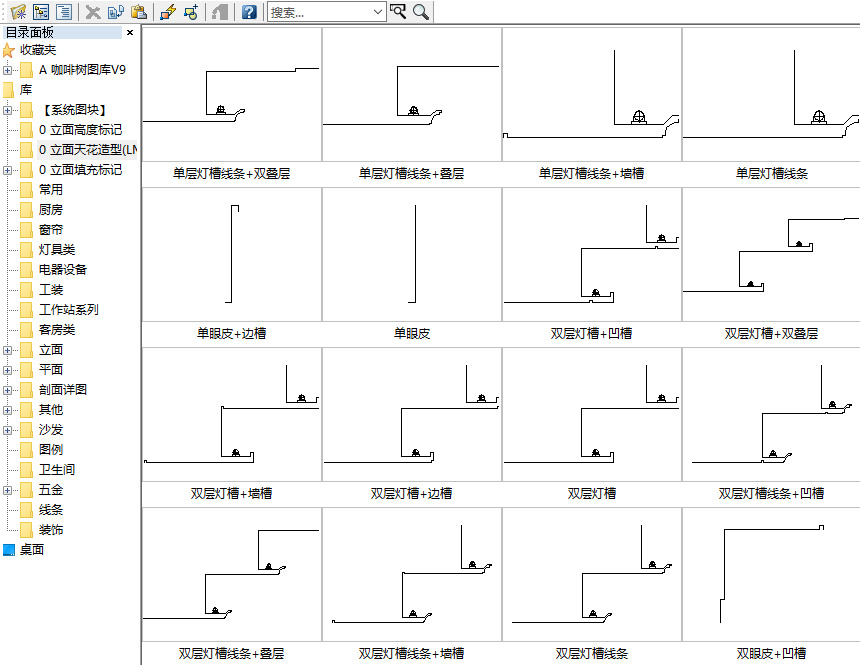

AA图库插入或自定义天花块

当前图纸绘制一个天花块或者AA插入均可

图块要求:01.块基点在左下角;02.天花造型线为PL线(一条首尾相连的PL线,可J焊接)

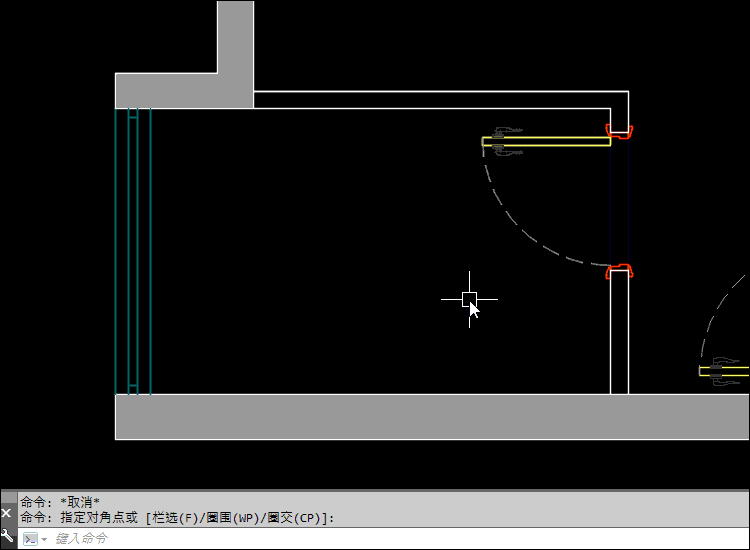

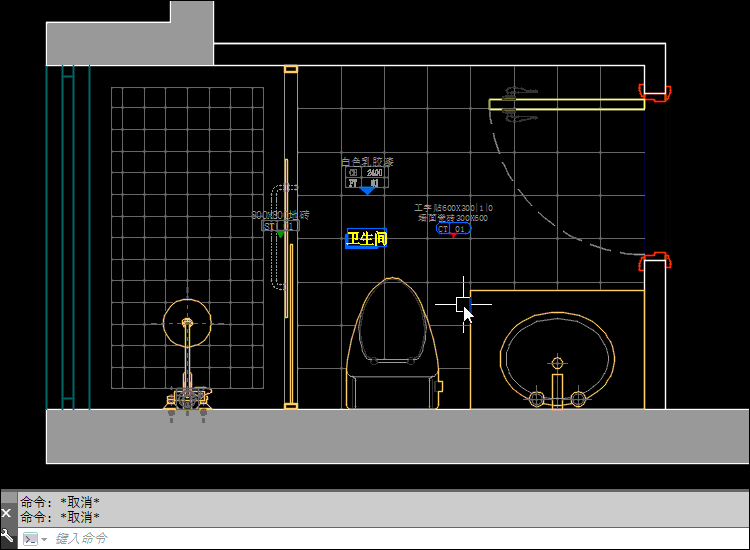

自定义墙面材料及填充

方法一:JJJ中设置参数,自动生成对应的立面材料编号和墙面填充

方法二:AA插入用户自定义填充标记块,此方法可以生成非常酷的双填充

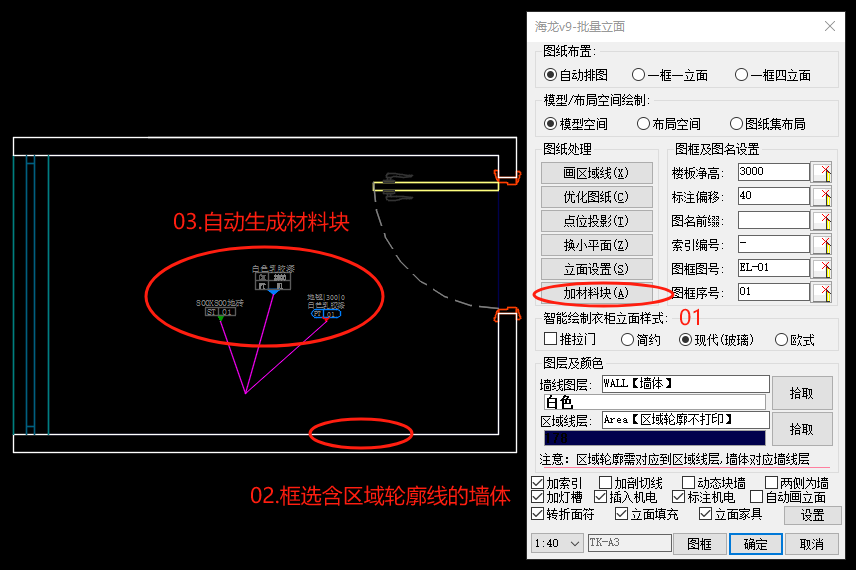

加材料块的两种方法

方法一:BLM

框选含区域轮廓线的墙体

方法二:AA

在系统图库里面调用出来

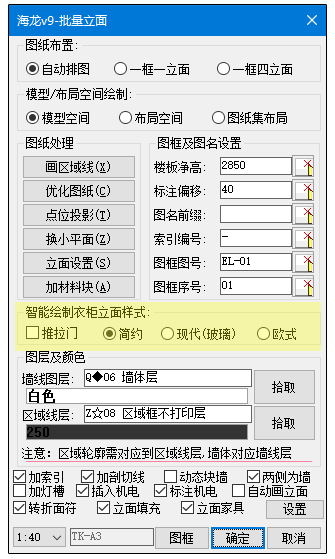

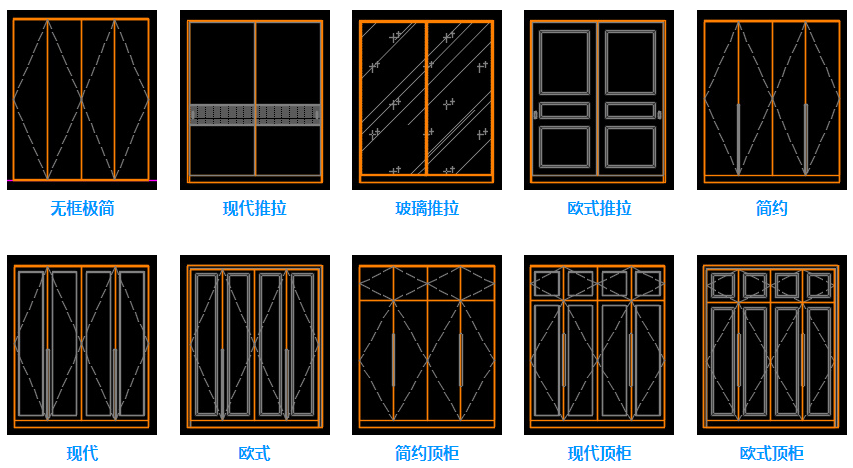

衣柜款式设置-BLM

输入BLM命令,进行衣柜风格选择,海龙会自动根据平面的衣柜长度,自动在立面生成对应立面

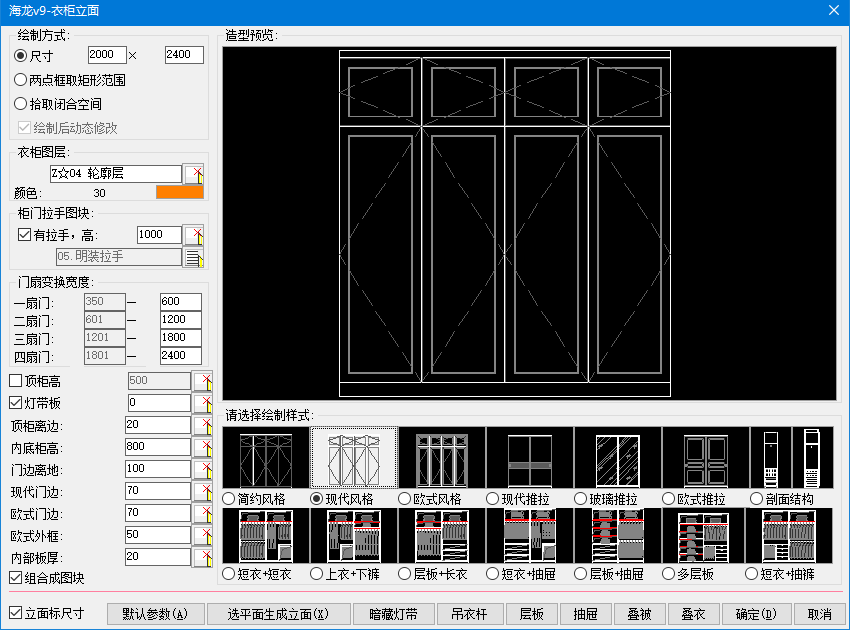

衣柜参数设置-YG

设置衣柜细节尺寸,拉手款式,是否含顶柜,以下所有款式均可智能生成

家私家电
根据平面图块,立面智能生成立面图块

海龙有两种匹配模式:智能匹配模式和精准匹配模式

(无精准匹配图块时自动切换为智能匹配模式)

词库路径:H:\《海龙软件》\Sys\图库\【系统图块】

立面图块自定义要求:01.在包含”立面”文字文件夹内添加,02.图块按规则命名,03图块基点在中下方)

智能匹配模式(模糊匹配)

智能匹配模式:根据名称智能匹配,例如读取平面中的沙发,在立面生成尺寸接近的沙发立面

精准匹配模式(绝对性,名称需要对应)

精准匹配模式:有的公司要求很高,平面精准对应立面图块,则可以BLM设置中一一对应自定义

例如“XX平面01”对应“XX立面01

适合标准化或系统化的专业出图公司

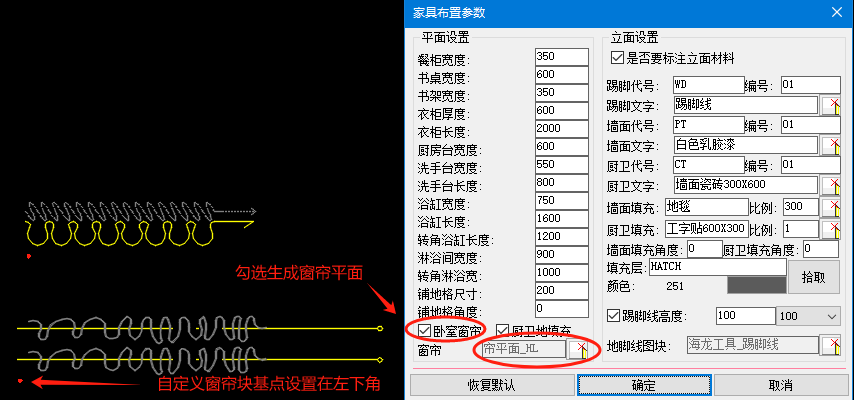

生成窗帘

JJJ面板“设置”勾选生成平面窗帘

自定义窗帘,注意块基点设置

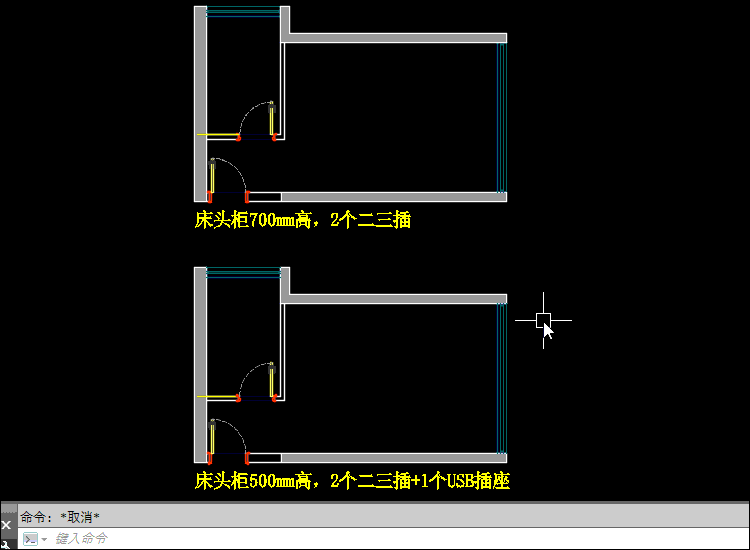

智能生成插座

用户可自定义插座配置,智能生成因人而异的平立面

生成立面插座图例,标注横竖高度尺寸

用户可自定义插座配置,智能生成因人而异的平立面

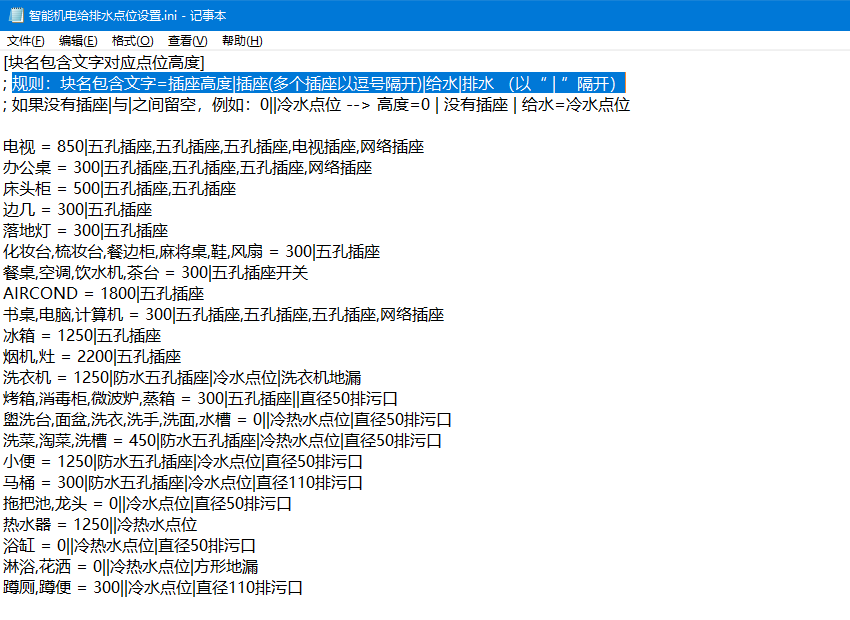

插座参数设置路径

安装盘符:\《海龙软件》\Sys\配置\用户配置(名称因人异议)\【机电给排水】\智能机电给排水点位设置.ini
