地面铺装图在设计项目“天地墙”中占据了“地面”这一重要环节，它直接关系到设计材质的最终落地效果和施工细节。
设计绘图人员需要具备全局视野，方案阶段前瞻性的预见材质分格和收口细节难点、通过起铺点和控制变量去指导工人按图精确作业。它深度体现了设计师对材料、工艺和现场差异的综合把控能力，是连接设计与落地的关键桥梁。

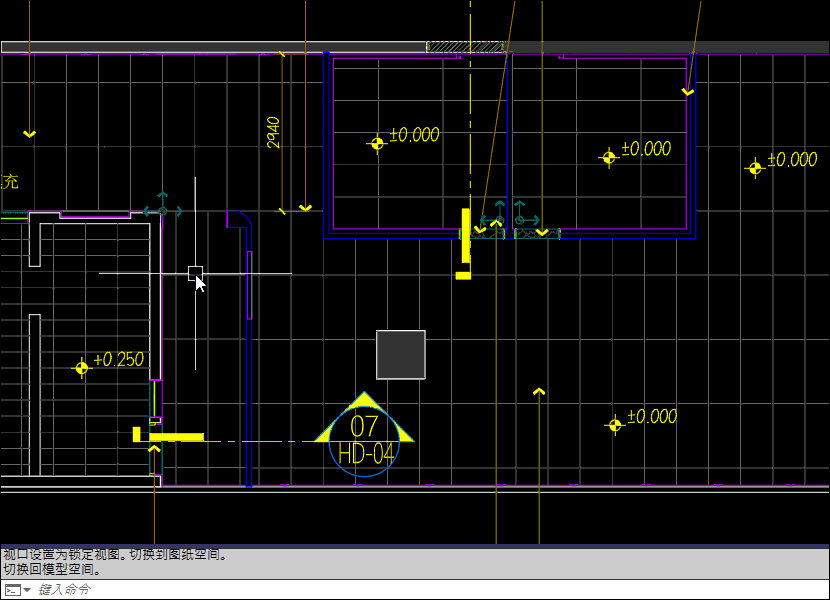

通过图层冻结，保留最基本的“墙体、完成面、门套、隔断等图层”，将其他图层的物体进行冻结隐；
我们需要把地面材质在空间中的分布进行分区。通过材质分缝线或者各种门槛线/金属等收口条进行造型分格，这里我们常用的命令有：

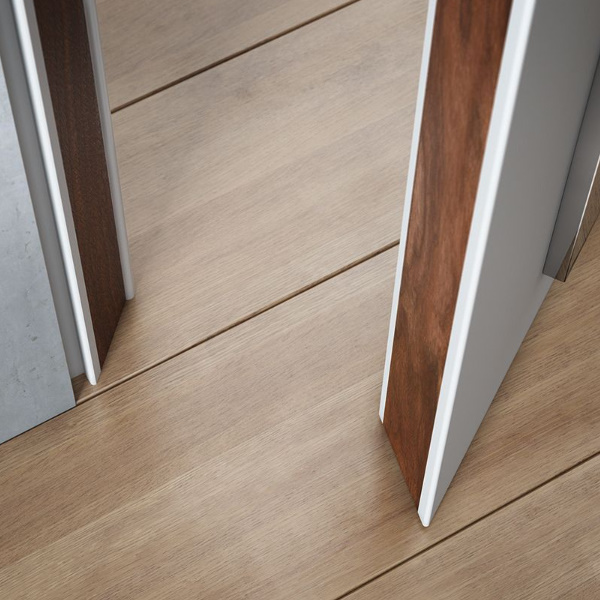

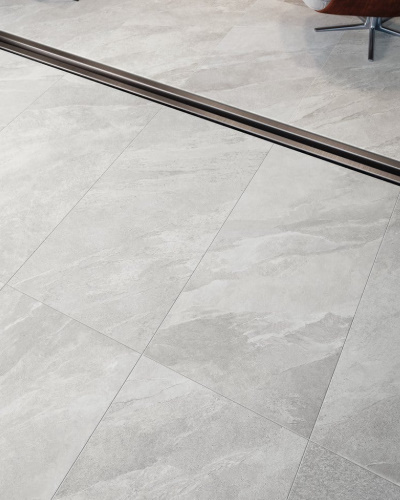

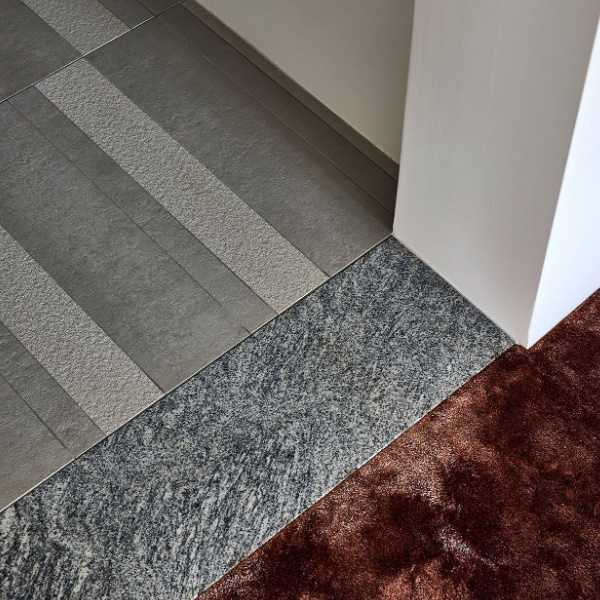

门槛线：空间通过门分隔，地面材质若不是“通铺”，我们通常需要用“单门槛线（平收或收口条）”或者“双门槛线（门槛石）”进行分区。海龙的MK的门槛命令可以高效生成，无论几十或几百个门，都可以一键生成

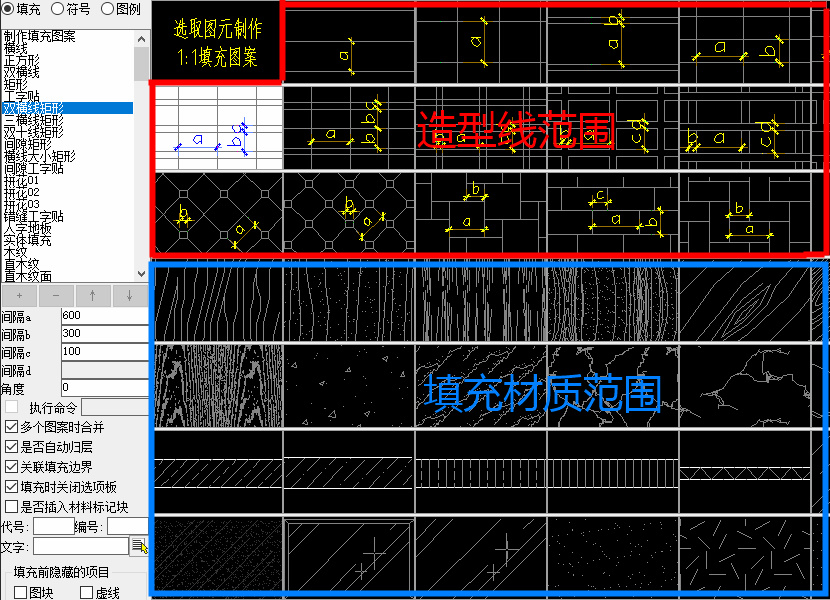

造型线+填充：海龙最强大的智能地面材质绘图系统。可以直接生成地面材质的“造型分隔”、“材料标记块”，还有“地面起铺点”，为后续的“智能铺装PZ”和“一键平立面TTT”高效生成提供坚实的基础
3种主材组合
3种主材组合
3种主材组合
2种主材组合
2种主材组合
2种主材组合
2种主材组合
1种主材（同TC）
淋浴房地面材质分缝线：丰富的中间防滑槽设计，海龙支持图层、尺寸和宽度自定义。

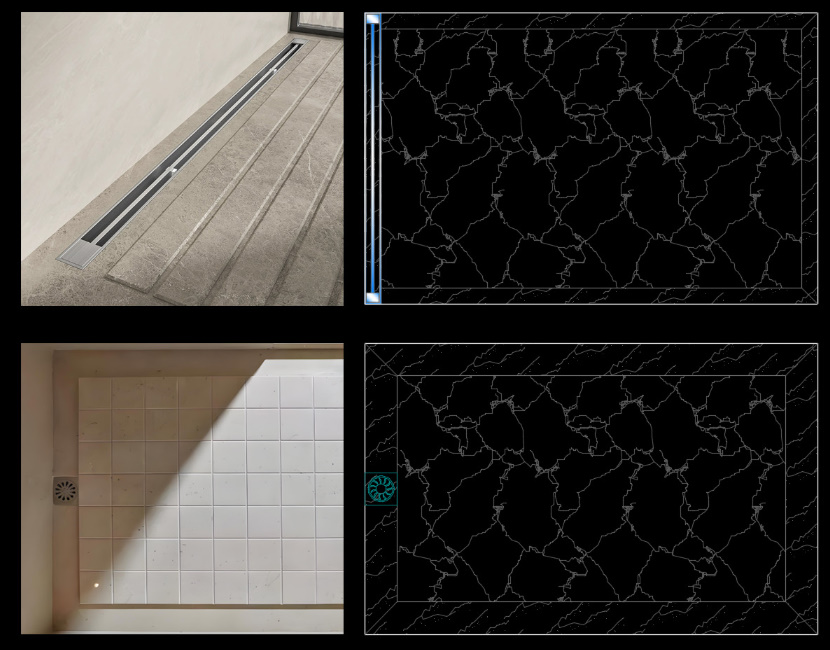

可以选择生成几种暗藏地漏款式，让卫生间的地面材质表达变的非常轻松

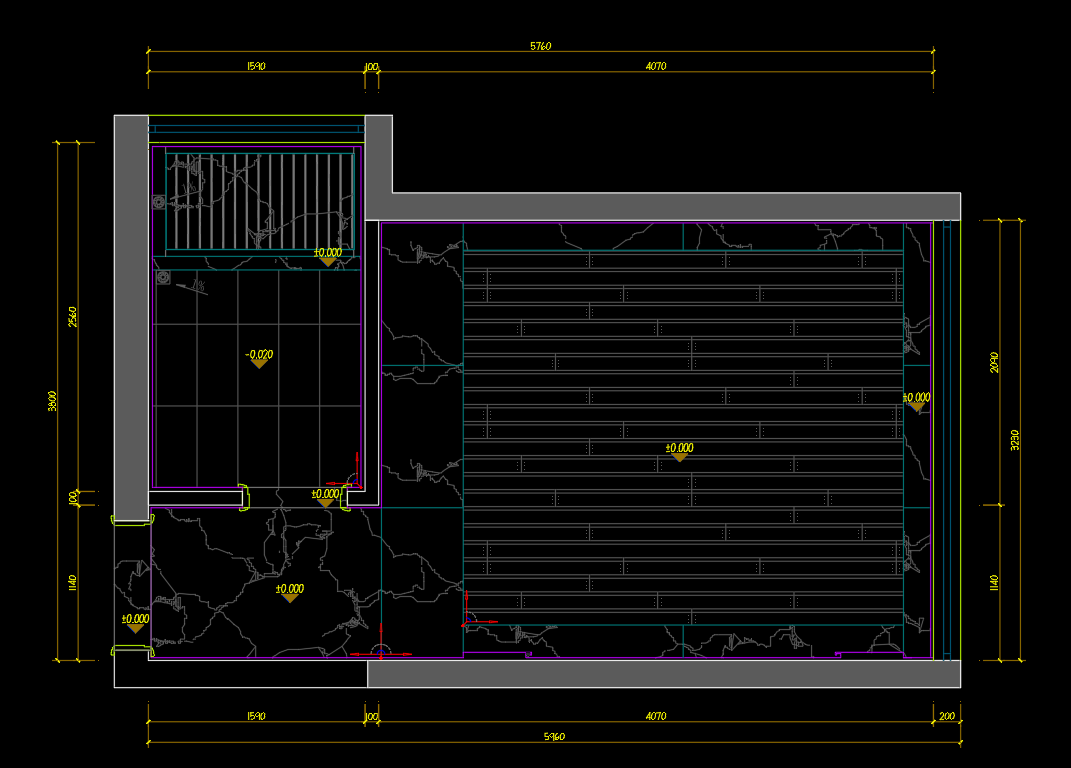

地面铺贴图，或叫地面材质图，顾名思义就是关于材质的表达，让图面一目了然，清晰明了的表达出不同材质的“区域分布”、“纹理走向”和“起铺点”

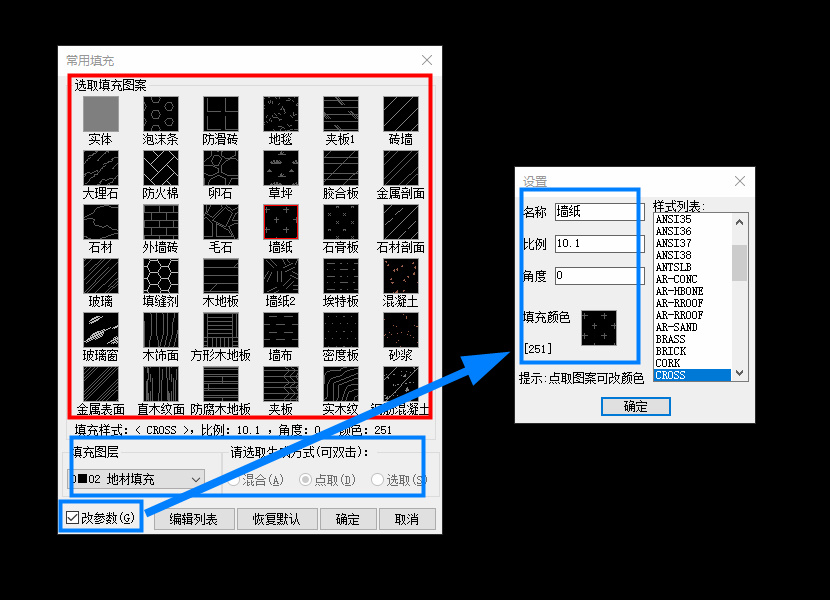

当这个功能开启时，CAD的填充命令能“看见”并“吸附”到图形中的关键几何点，进而操作有 ：①根据填充基点复制、对齐、移动；② 进行小范围操作拾取线条时，填充捕捉开启导致拾取错误，占据内存，则关闭最佳
地面材质图上面的图例表达非常重要。例如地漏定位，是设计师对排水方案、地面坡度和功能布局的最终决策。它明确告诉施工方：“水必须往这里流，且只能往这里流。”
责任凭证：一旦发生积水、漏水纠纷，施工图是判断责任归属的根本依据。是设计位置不合理，还是施工未按图找坡，图纸一清二楚。
除此之外，我们还需要用到一些图例，例如起铺点、纹理铺贴走向符号、标高、地漏等对图纸进行更深层次的细化

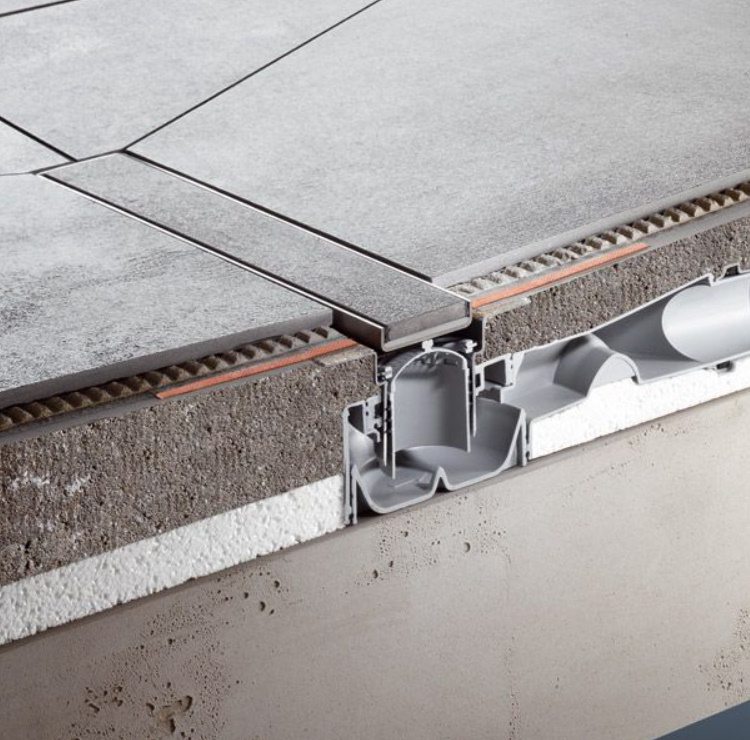

地漏表达了与瓷砖的衔接关系（如“回字形”切割、对角线切割），指导瓦工铺贴，上面预留的坡度明确角度和额方向箭头需要指向地漏，整个湿区地面的排水坡度（国标一般为1%-2%，即每米降低1-2厘米）
起铺点（也称为“起始铺设点”或“铺设原点”）确保设计材质精准落地、控制施工质量和最终视觉效果的关键性图纸标注。核心作用是：为地面材料的铺设提供一个精确、统一的基准位置，指导施工方“从哪里开始铺”以及“按照什么规则铺贴”
（纹理方向为新增，需要2026.01之后的版本，TC→图例和AA搜索均有）
标高：铺装完成面的精确高度（如“±0.000”，“+0.015”表示高于基准标高15mm）告诉泥瓦工、木工、地板安装工每个区域的精确完成面高度，确保不同材质之间能顺利衔接（如瓷砖与木地板之间的收口条不会过高或过低）

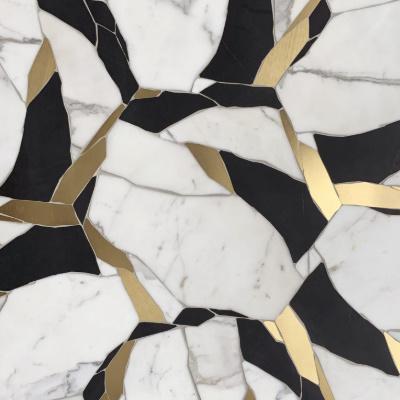

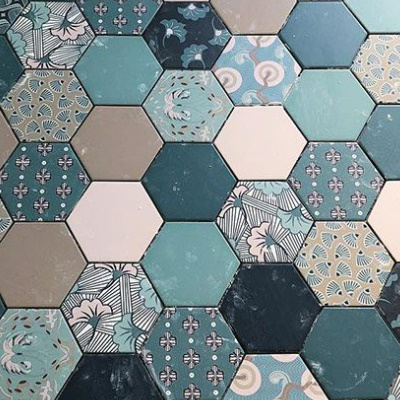

“纹理方向”是一个非常重要的制图细节，其作用远不止于美观，主要包含以下几个核心目的：①对设计，确保设计效果纹理细节；②对施工方，指示材料铺设与安装方向；③明确材料交接与收口细节，“直拼”、“人字拼”还是“工字拼”
在室内设计施工图中，文字标注是图纸的“声音”和“法律文本”。如果说图形和线条描绘了空间的“形体”，那么文字标注则定义了它的“身份”、“规格”和“法则”。其作用至关重要，包括但不限于：
①信息明确与界定；②技术规格与工艺标准；③空间定位与尺寸控制；④施工指导与注意事项
