立面排图LPT

命令:LPT (“立-排-图”拼音首字母)

功能：在模型绘制立面框架或立面图完成后，通过海龙实现一键立面批量智能排版

01.效果演示

02.功能设置

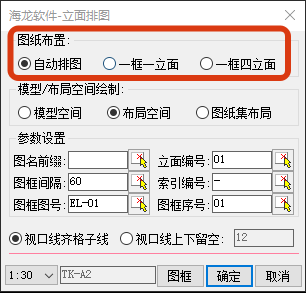

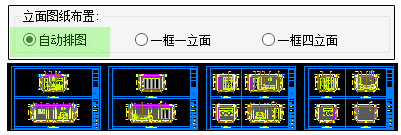

图纸布置

自动排图(海龙力推)

根据各立面长度组合，图框放置2/3/4/5/6……多立面
家装和工装主流的排版方式，科学布局，灵活多变

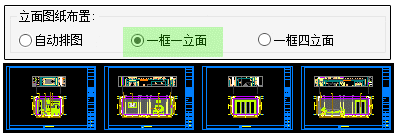

一框一立面:

小平面与立面对比清晰，适合小家装A3出图
注意小平面的大小以及与立面的距离适宜

一框四立面

注重一个图框一个空间，适合规格接近的标准空间出图，例如办公室

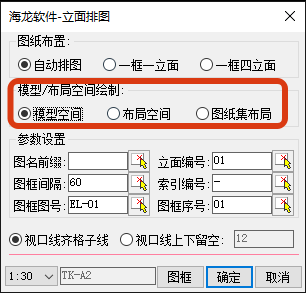

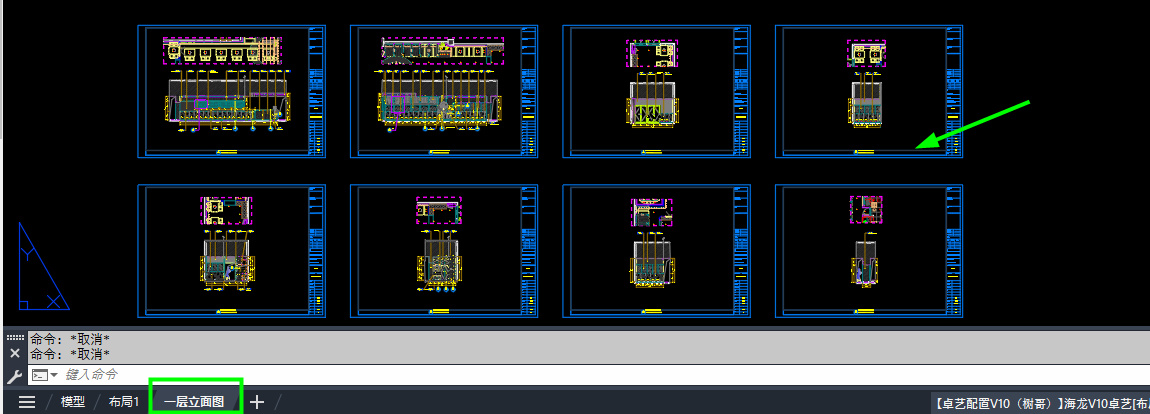

模型/布局空间绘制

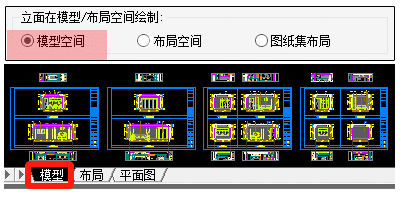

模型空间(海龙力推)

优点：极其流畅，电脑要求不高，无需切换模型布局
缺点：传统画法难统一规范（海龙用DE轻松应对）

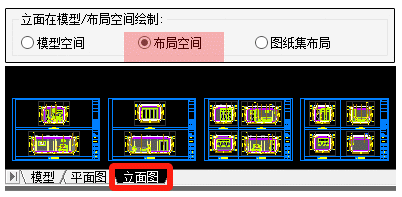

布局空间

优点：布局1:1，制图规范易统一(主流绘制方法)
缺点：切换空间费时，视口数量限制，电脑要求高

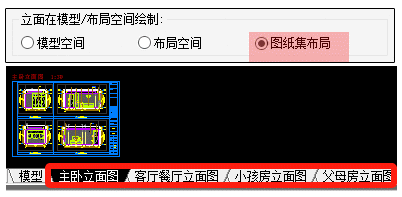

图纸集布局

优点：适合于大项目多人协同，利于排版管理
缺点：群体小众，不灵活，切换图纸耗时

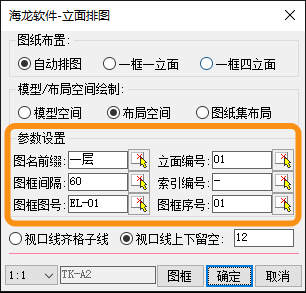

参数设置

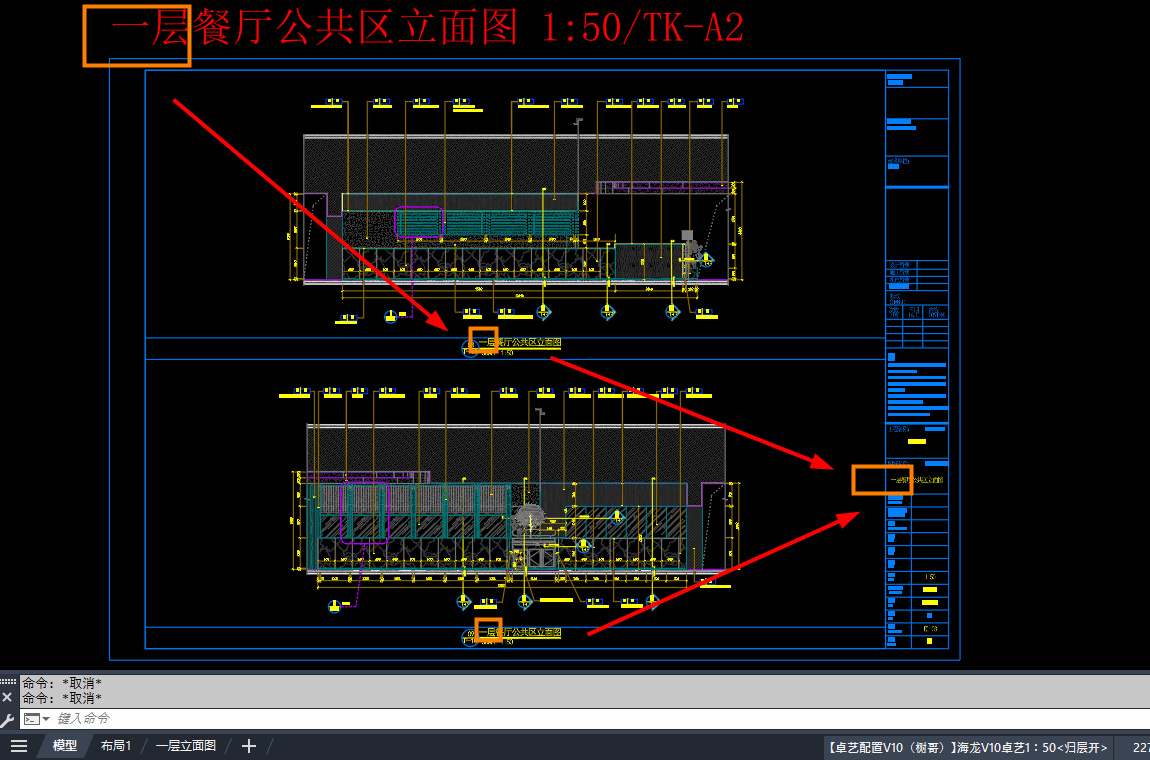

图名前缀

给每张立面加上通用前缀
大维度空间前缀：一层/二层
区域空间名称如何拾取看视频教学

立面编号

图名的编号
立面的起始张数序号
如果是单空间叠加这里需要跟紧上空间编号+1

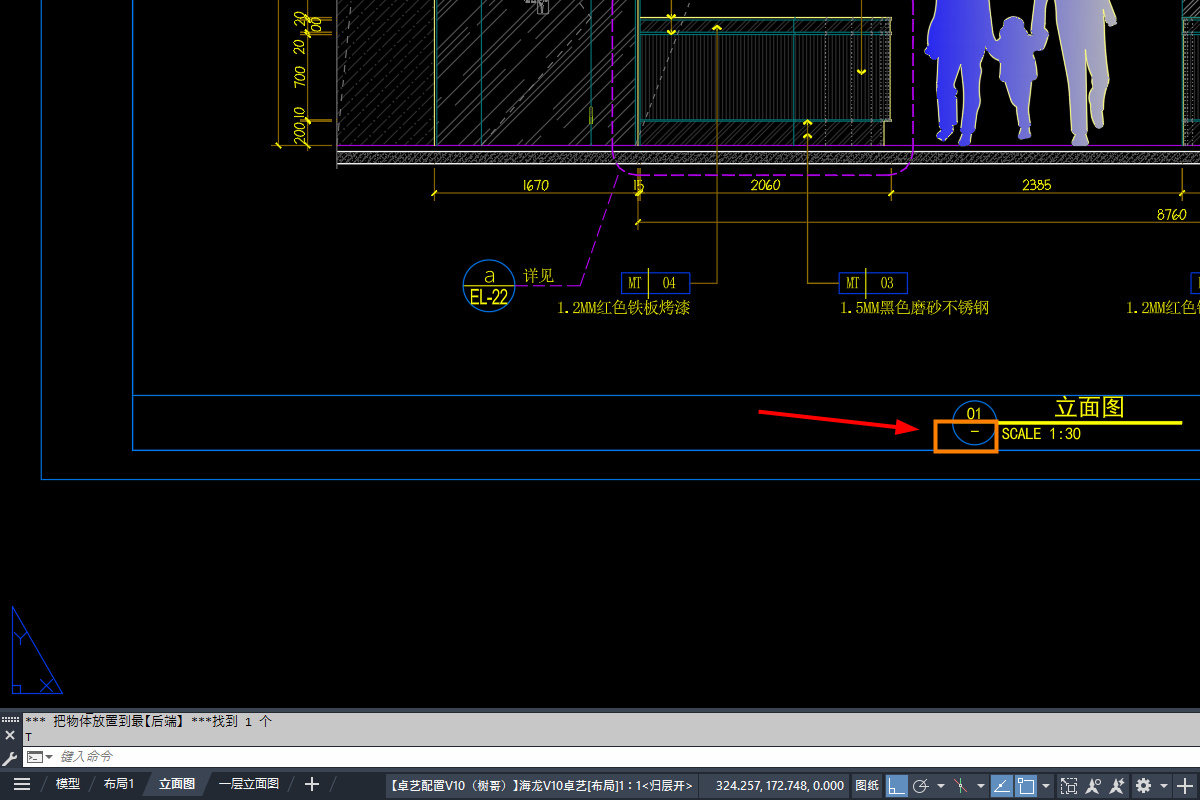

索引编号

图名的图号
常规索引到平面索引图的“图号”
若图省事可以“-”表示，也可以EDA批量更改数值

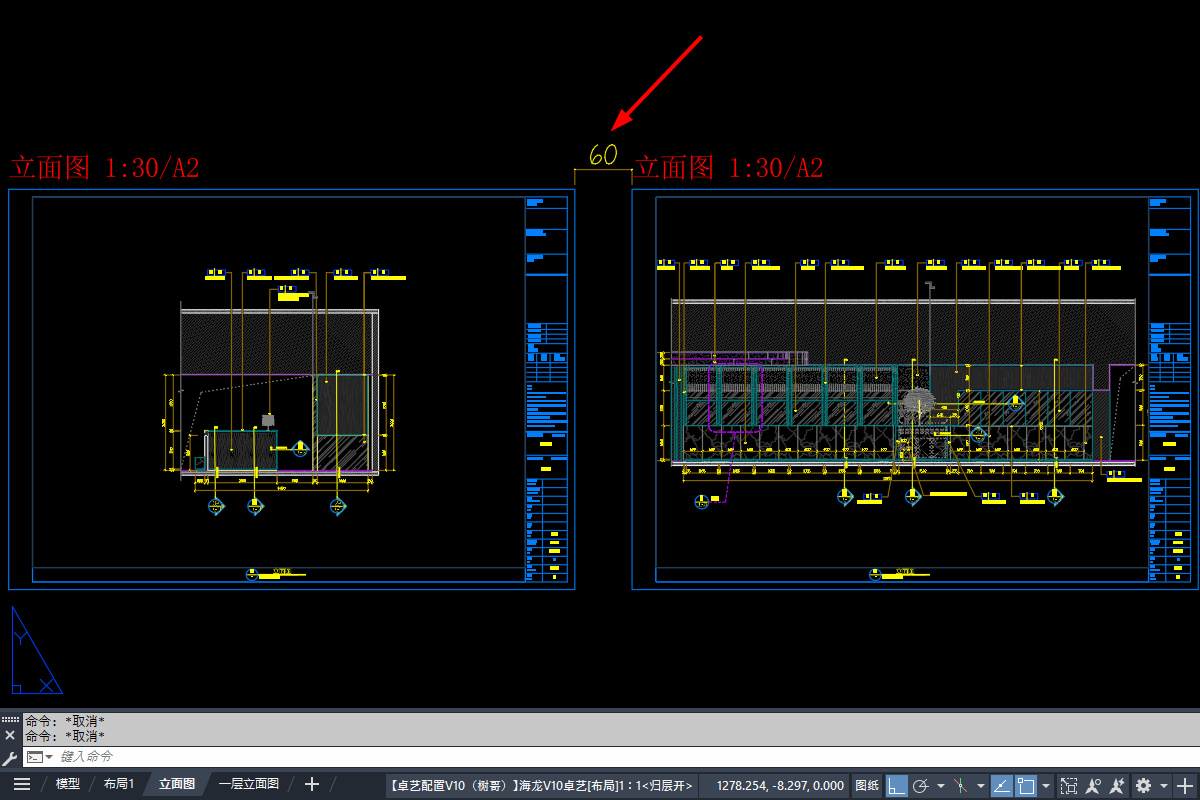

图框间隔

图框间的距离，立面在布局/模型距离算法不同：
布局：为1:1的尺寸，设置为60，则实际距离为60
模型：立面比例为40，图框间隔设置了60，则实际间距为40×60=240

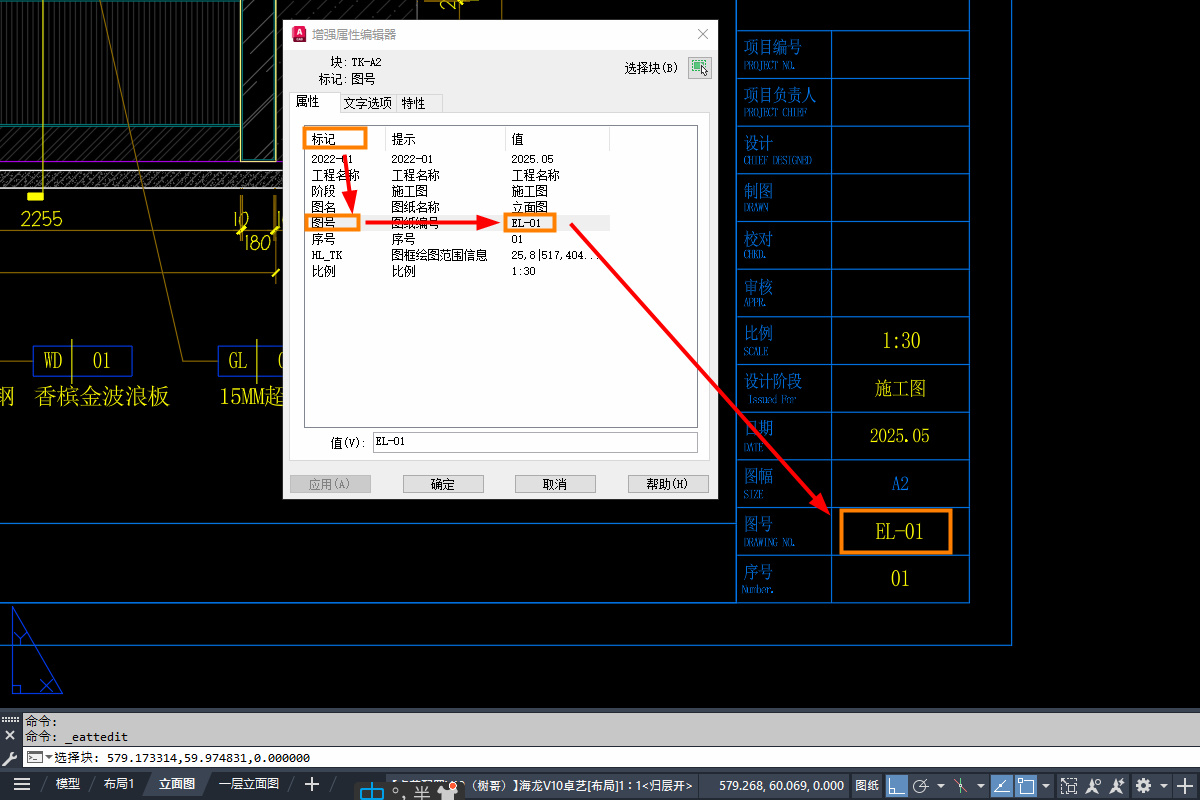

图框图号

图框的图号
也就是立面图所在的图号，和平面索引图双向索引
相当于立面图的标签，也和大样图双向索引的

图框序号

图框的序号
此序号会衔接平面图的末位数
是贯通所有图纸从头到尾的数值

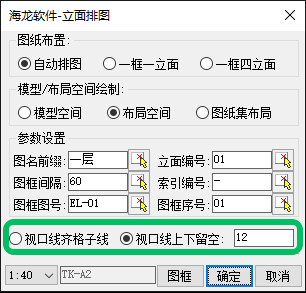

视口线

此选项仅针对选择布局空间生成，才生效
选择模型空间生成无需设置

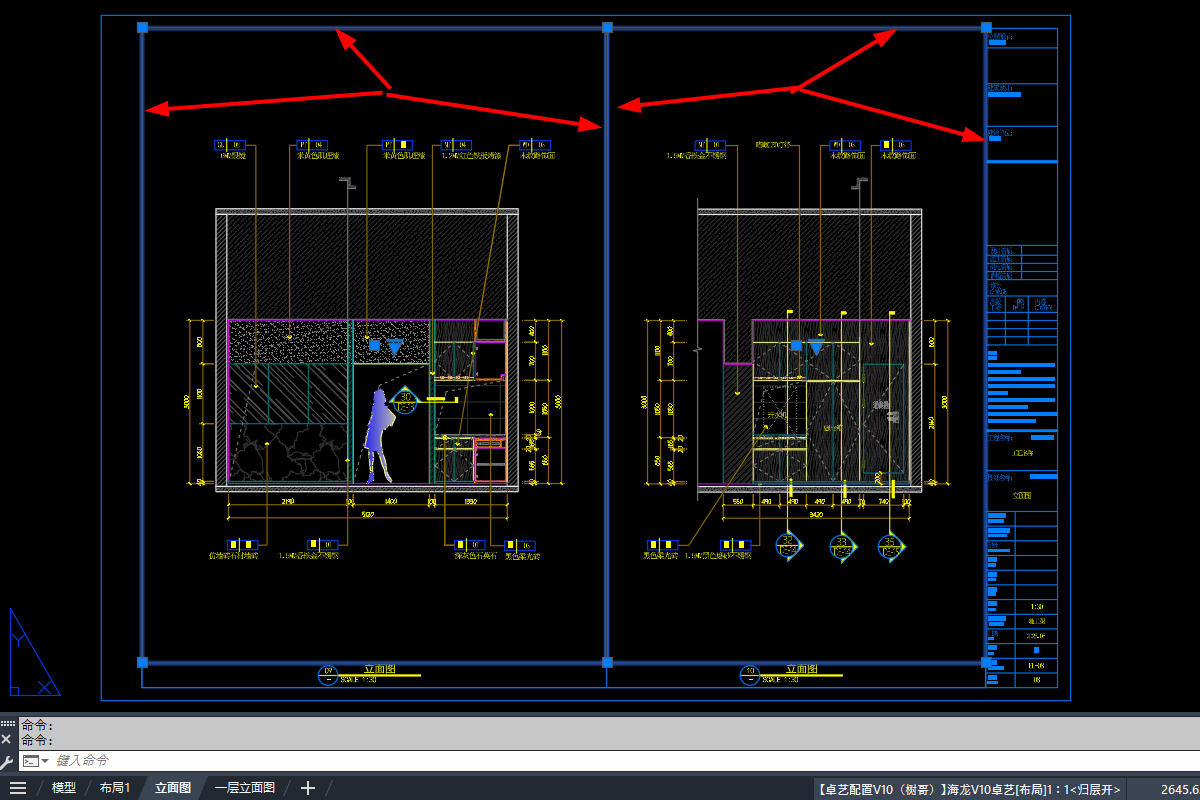

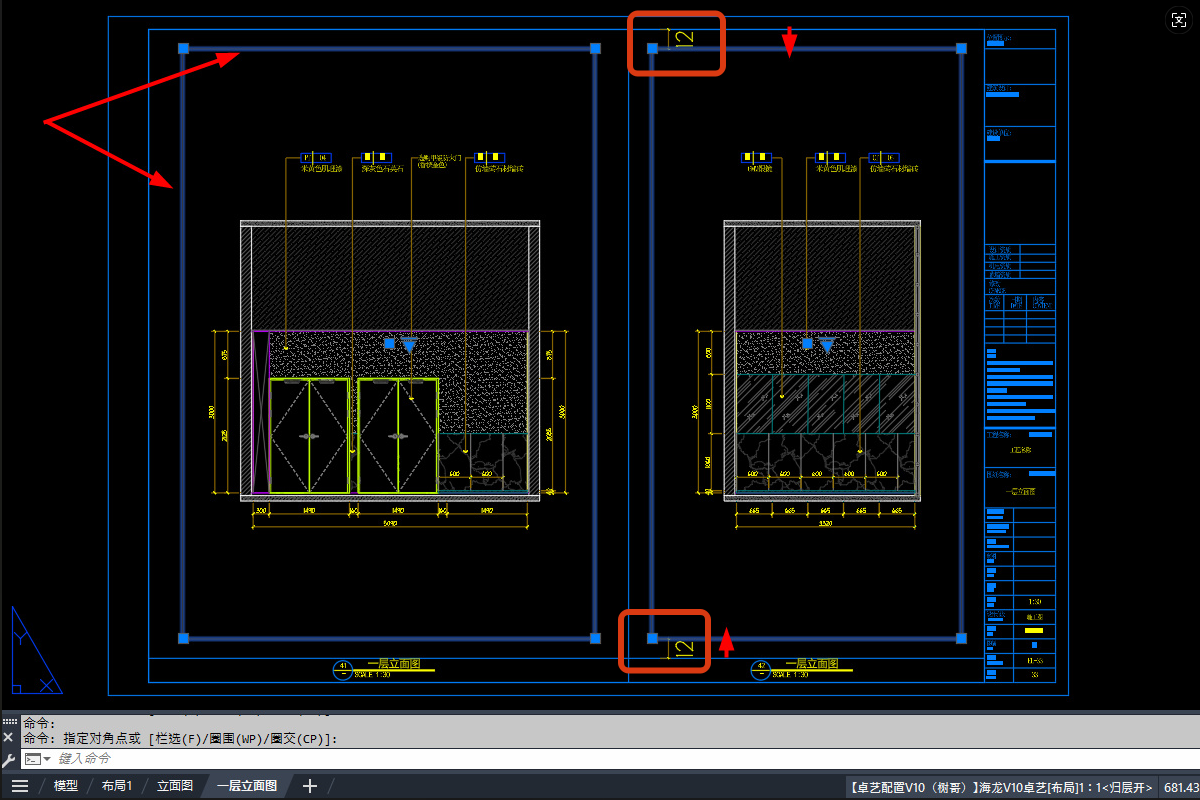

视口线齐格子线

优点：视口线和图框的内框线重叠，避免有物体没显示在视口内（树哥推荐）
注意：布局内立面间距不能太密

视口线上下留空

优点：方便选中视口线，不容易串视口，如果留空尺寸大些，还可作为参考线
注意：若立面有材料编号或剖切号，容易不在视口内

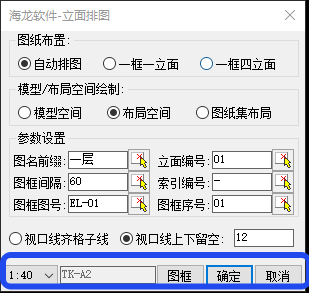

立面比例和图框

立面比例

图框图幅不同，立面布置方式及立面比例会有差异
看下树哥对立面比例及图幅的分析，则可轻松掌握

图框（用户图框TK1）

执行LPT命令，如果用户选中TK1没有执行内框和外框范围会跳出提示
建议用户将自己的图框导入至配置，融入TK1很好用

03.详细视频讲解

章节要点

立面排图LPT能否完美排图，需要注意几点：

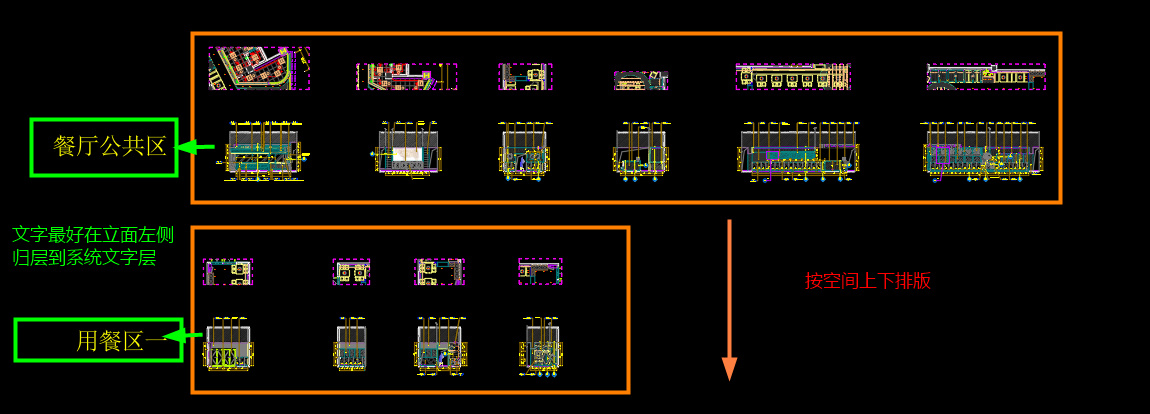

01. 按照空间/区域，上下排版立面图
02.空间名称文字放立面图左边，图层在文字层
03.单立面和立面之间，尽量预留一个图框距离
04.点击观看掌握“立面比例”和“用户图框”知识

需要做一框一立面的用户需注意：
01.小平面的外框线图层归到“大样框系统图层”
02.小平面与立面的距离保持合理距离
03.一框一立面只能选择布局空间，模型无法生成

课件下载

实操练习了，才能真的掌握
