同步看图TB

命令:TB

功能:同步看图

记忆:“同步”拼音第一个字母组合

图文教程

同步看图图纸,对比图纸有哪些不同的地方

低版本用tb,高版本建议用CAD自带的。

命令_tb***同步看图图纸,对比图纸有哪些不同的地方 ***

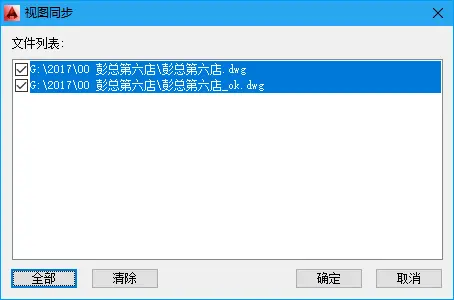

第一步、在列表中选取要对比的图纸

如果没出现此对话框,可通过绘图区右下角状态栏中找到

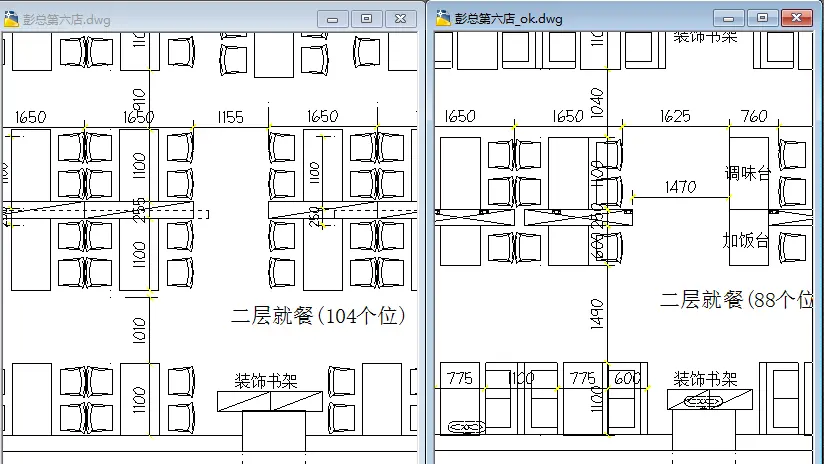

第二步、在其中一文件中进行按鼠标中键移屏操作或缩放操作,

另一个文件自动也进行移屏操作或缩放操作,

这样可以很明了地查看到两张图纸有哪些地方不同了

注意;在布局空间中也可以进行同样的操作,但是如果是在布局的视口中此功能不起作用,需要退出视口返回到布局才能进行相应对比操作。

【细节提示】

两个文件最好是前后修改的同一个文件,并且文件的坐标需一致
