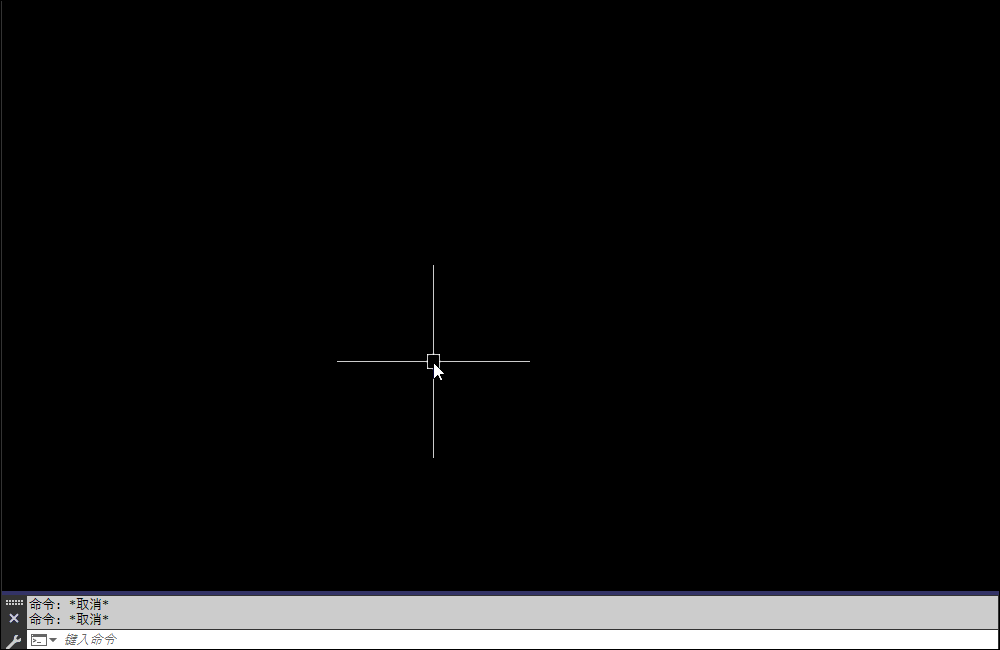

命令：AA
功能：插入图块
CAD图库与施工图：
作为一名资深的施工图设计师，没点压箱底的珍藏往往说不过去。画图的人都知道，如果换了电脑没有带上CAD图库，施工图的制作会面临无米之炊，事倍功半。而传统的CAD图库通常是一大堆图块整体堆砌而成，找个适合的图块还是需要花点时间。

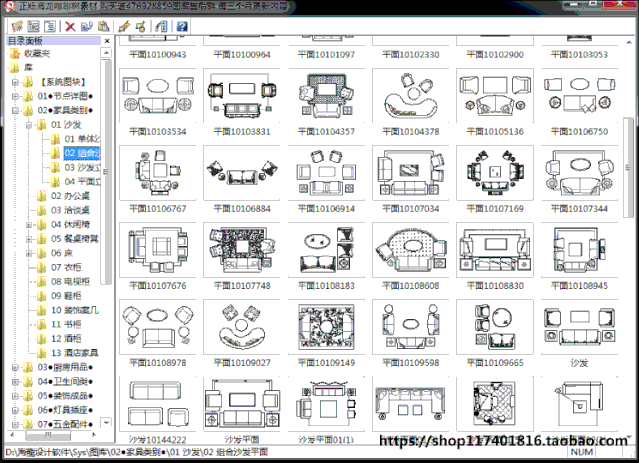

海龙V3.0定制图库可以很好地解决这个痛点，其操作页面：
下文讲解大纲：****（为节省您时间，可按板块针对性了解，★表示重点）
一、图库简介及支持版本《V3.0版本支持到CAD2020》

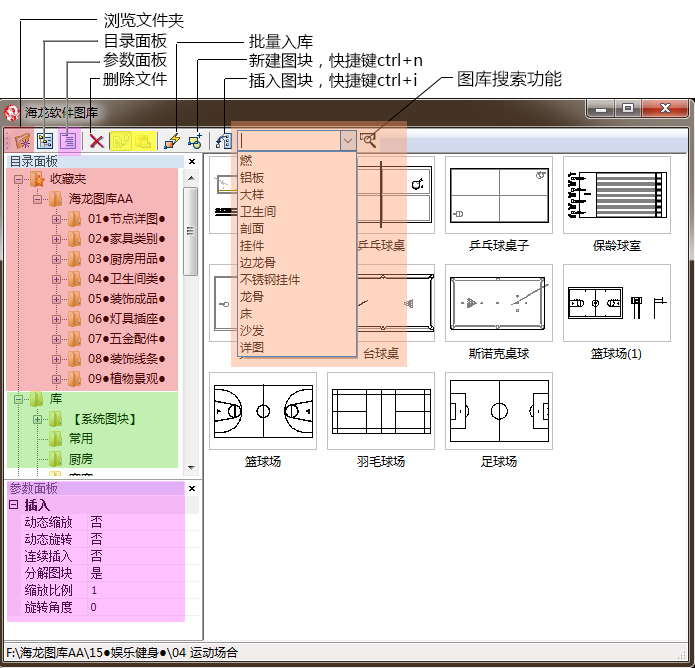

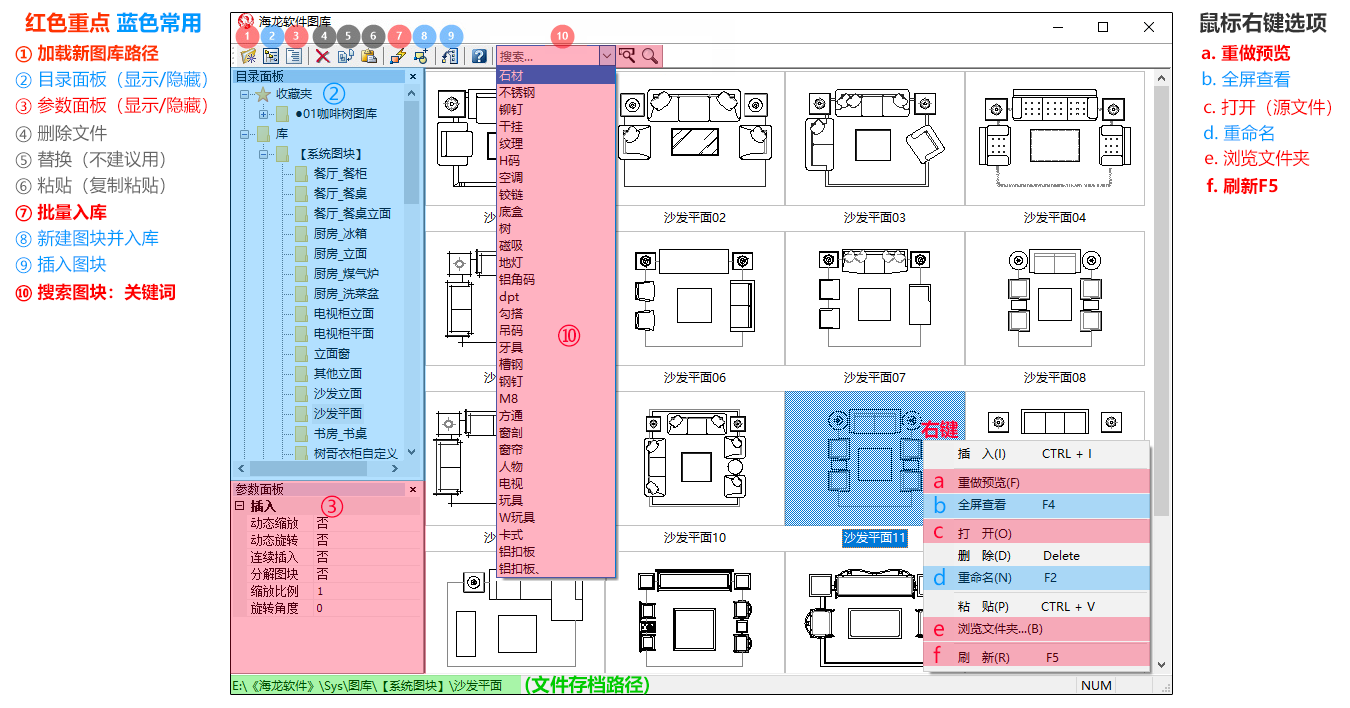

二、AA图库面板功能介绍★
三、海龙系统图库说明★★★★★
四、如何量身定制用户图库★★★
五、批量建块/改块名，批量导入图库名★★★★★
六、生成预览★★★
七、插入图块及删除图块★★
八、如何备份图库★★★★

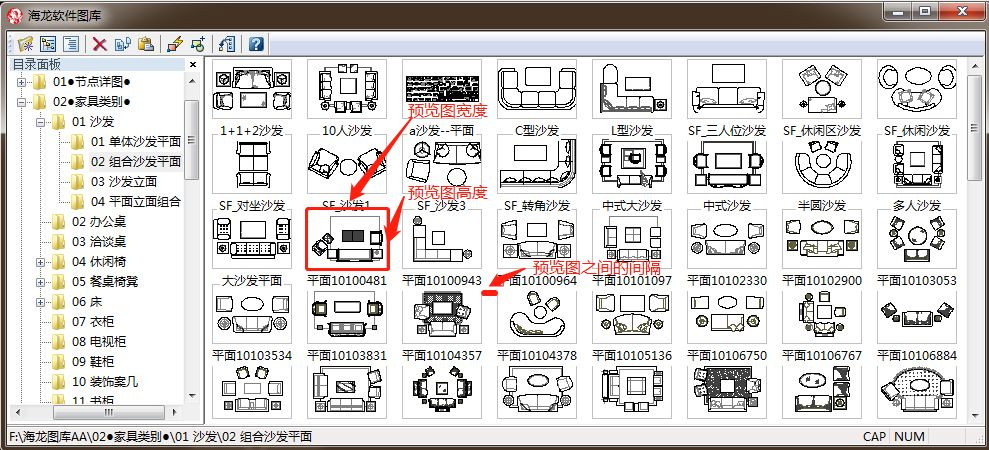

九、如何修改AA预览图大小/间隔《V3.2版本以上新功能》★★★★★
以下为正文,图库贯穿着整个施工图制图流程，非常重要，请务必掌握。
一、图库简介及支持版本

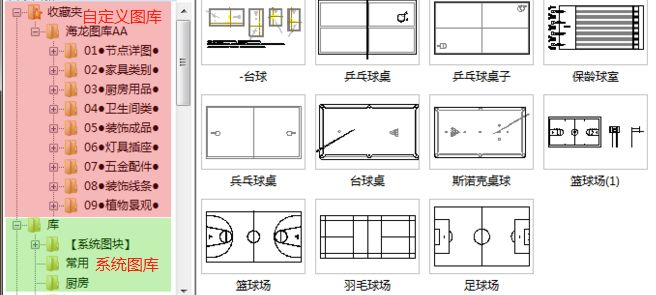

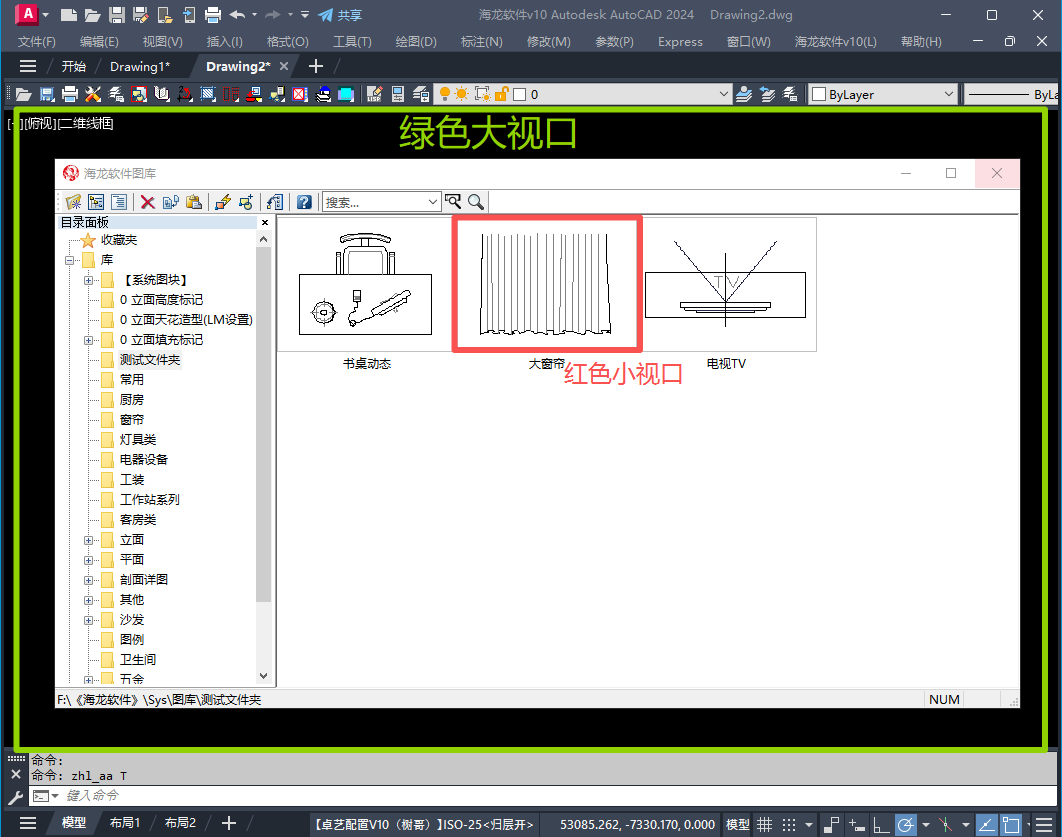

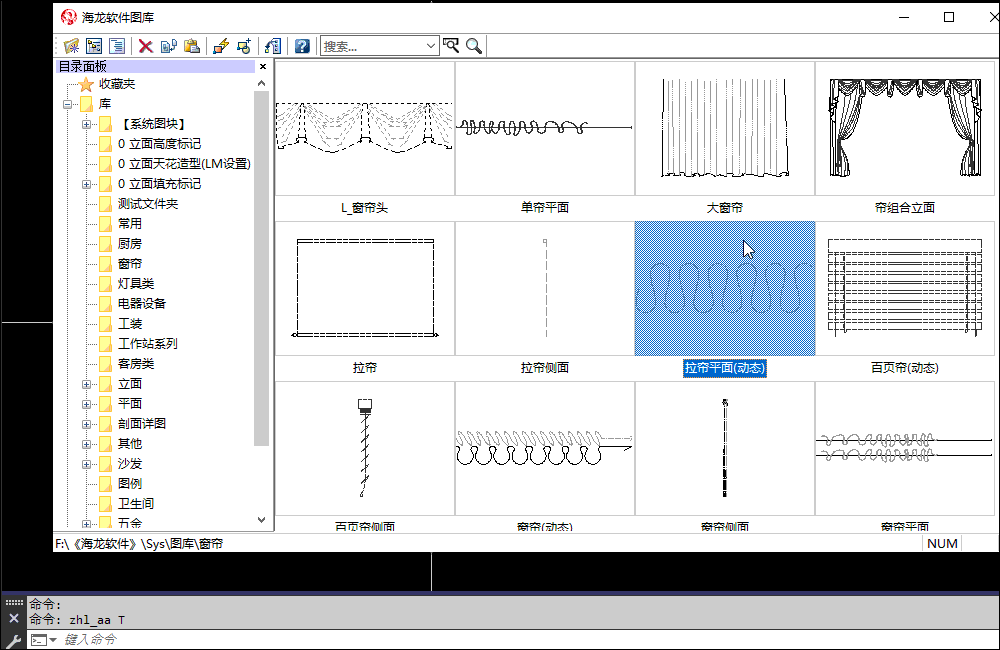

海龙安装成功后，AA跳出图库面板，里面是“库”默认的简易图库。用户可自行增删。

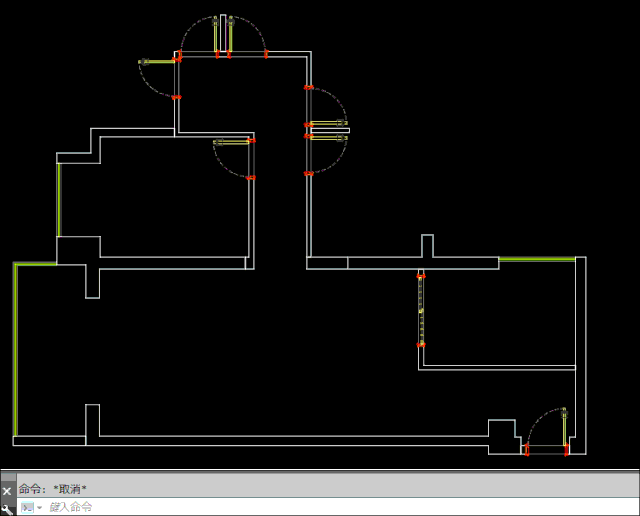

01.【系统图块】：海龙其他功能须用到的图块的文件夹，JJJ“整体家具洁具平面布置”功能如果想按照自己要求布置的话，可以替换此处图块，如下图：
(增加系统块，参照AA样式先摆好增加的块的角度，才建块，定块基点和块名称，最后增加到AA里面)
02.默认图库的安装目录：

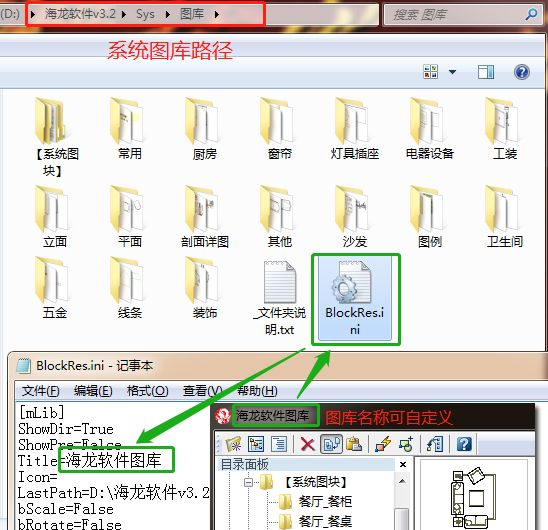

图库所在目录：海龙软件v3.2\Sys\图库，且支持AA图库页面改一个“帅呆了的图库名称”

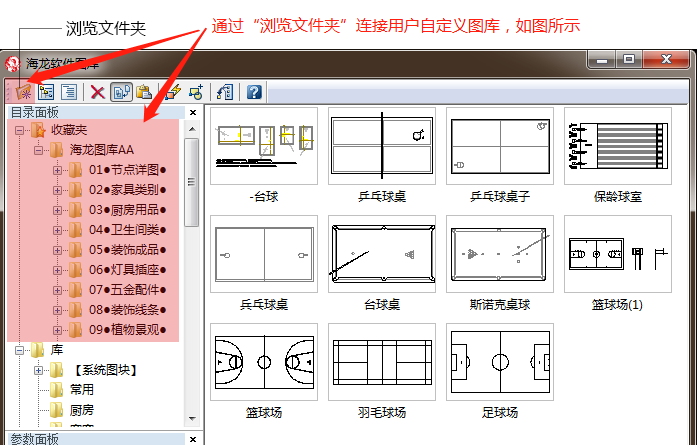

定制用户图库，可以支持多层文件夹，可以无限量分项（用户可打造成为自己的最强图库，无需和安装包锁定，插入文件夹即可）

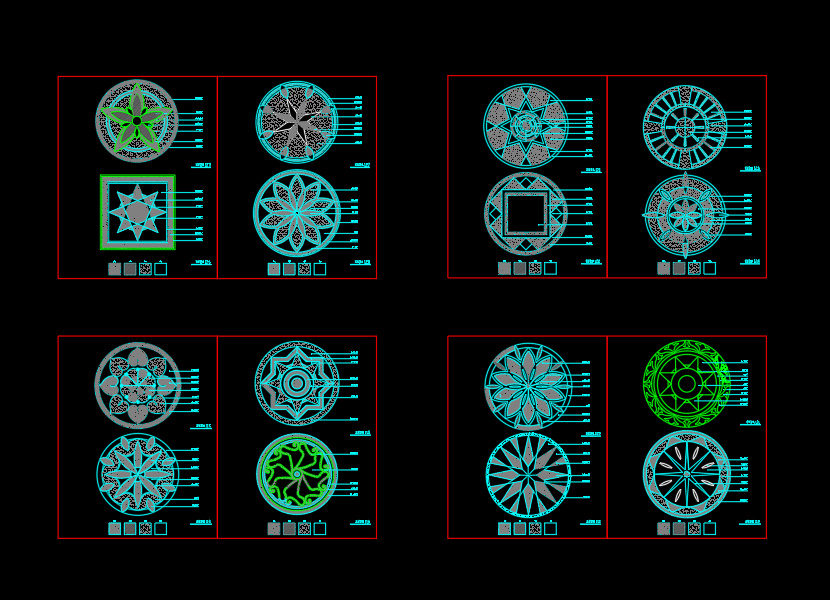

行业里面火热的图库之所以流行，除了图块好看之外还有严格的要求。好马配好鞍，那海龙的图块的制作以及批量插入也是有技巧的，下面树哥来教大家怎么操作做出完美的图库，以4个沙发制作为例：

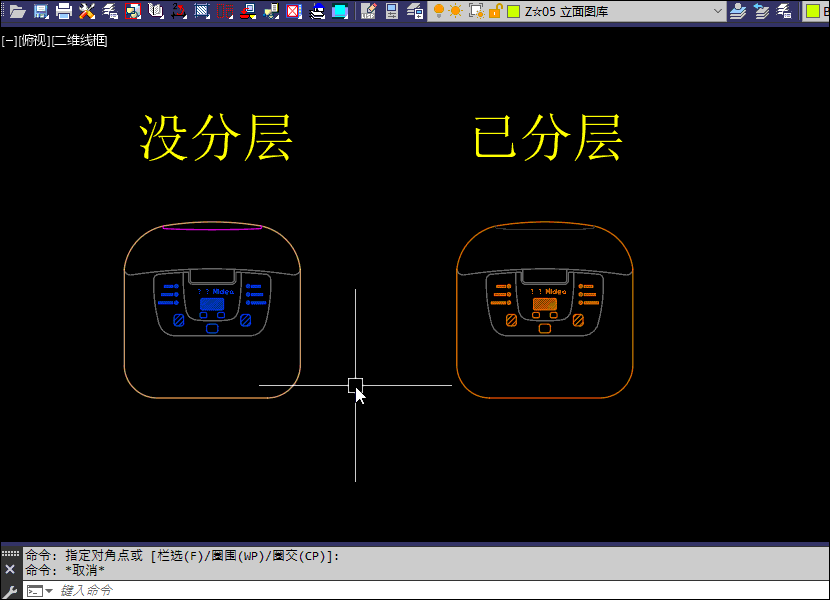

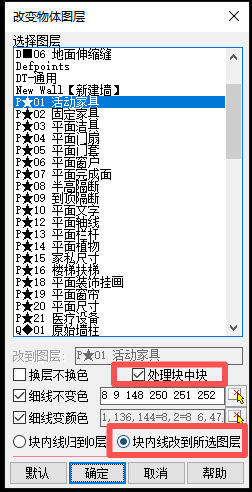

01.炸开不规范图块，调整内部调整图层及颜色特性：

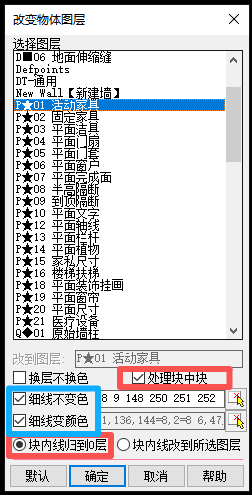

轮廓线（0层/颜色随层ByLayer）细线（（0层/颜色细线层固定色）
解释：如此操作，则建块后，图块可以轻松换层，轮廓线随图层变，而细线不变
02.建块及改块名：

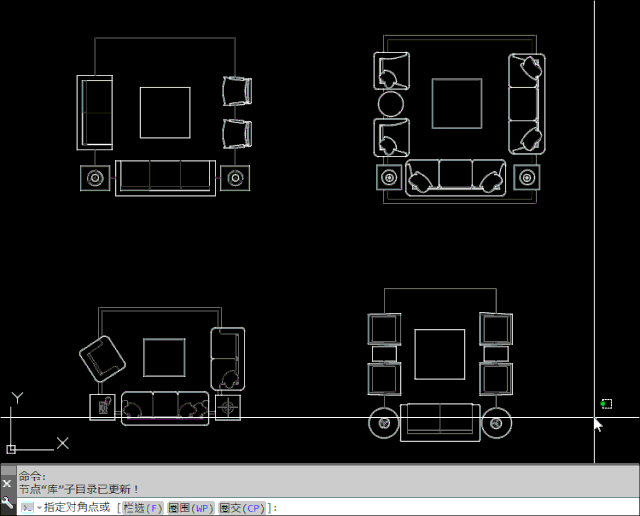

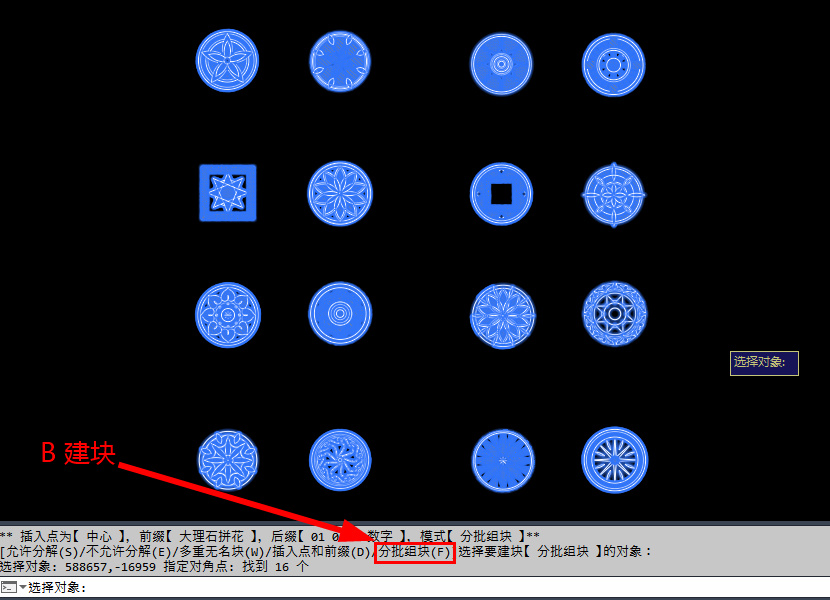

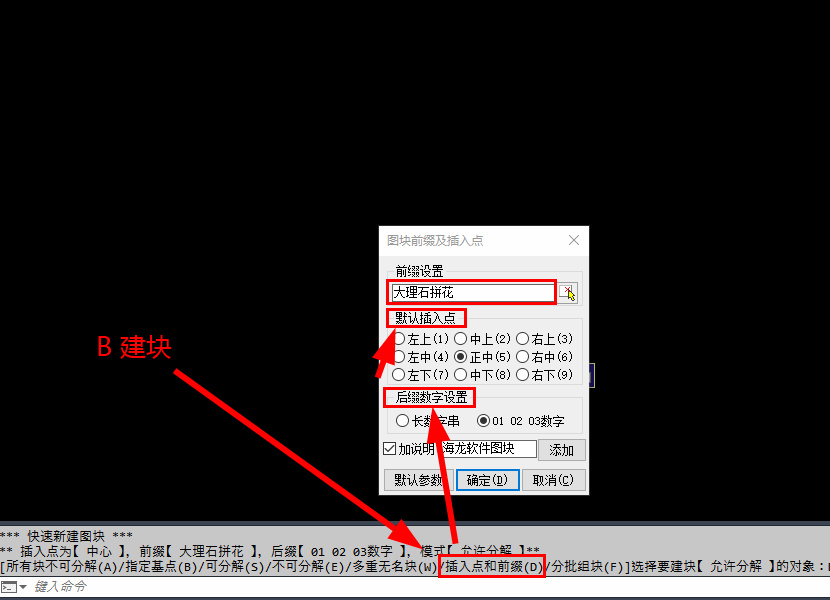

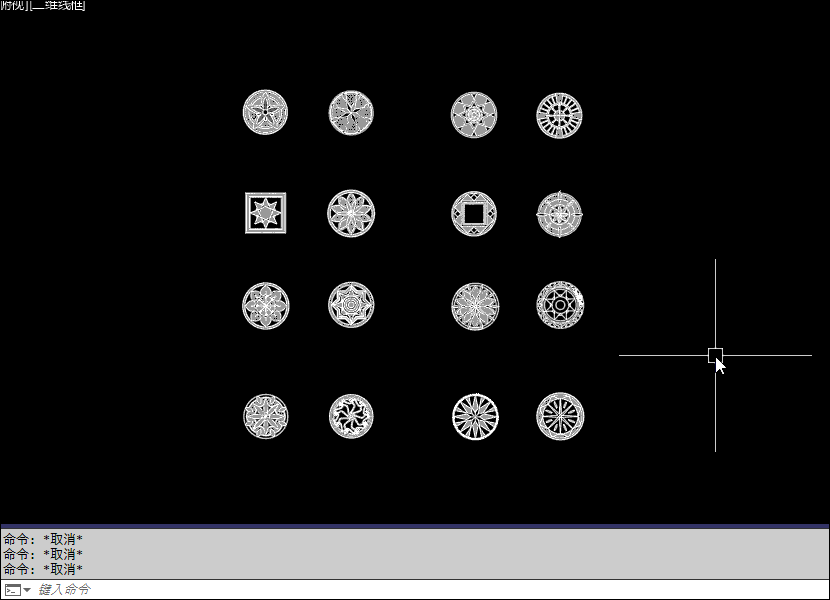

批量建块：输入b→空格→看下方提示输入f 切换至“分批组块”→将N多个沙发选中后空格→完成

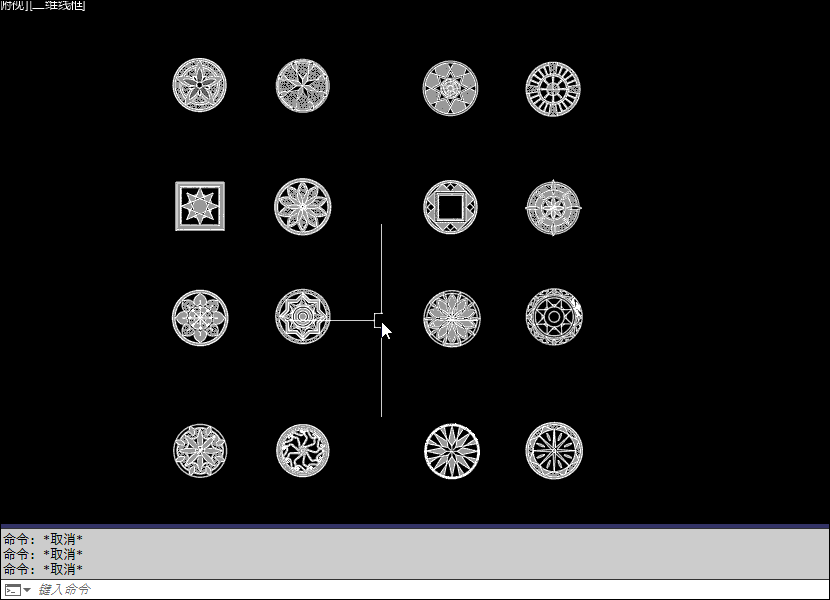

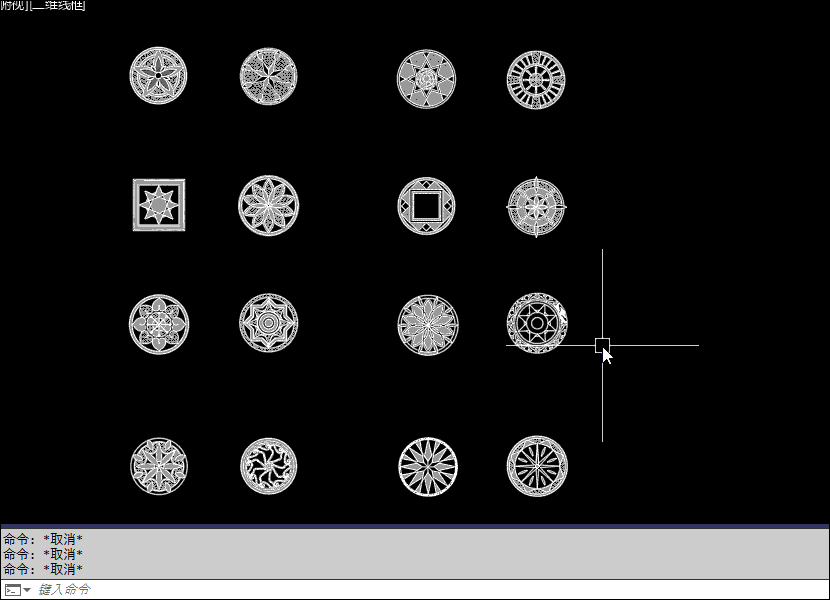

批量改名：输入abb→前缀改为“沙发_”→ 起始序号为“0”→ 勾选删除原有图块名→ 选取全部块→ 确定→ 完成。另外改块基点命令为AB,操作如下图：
03.批量导入
如果有些图块显示黑块看不见，选中图块重做预览（可批量选中一起重做预览）

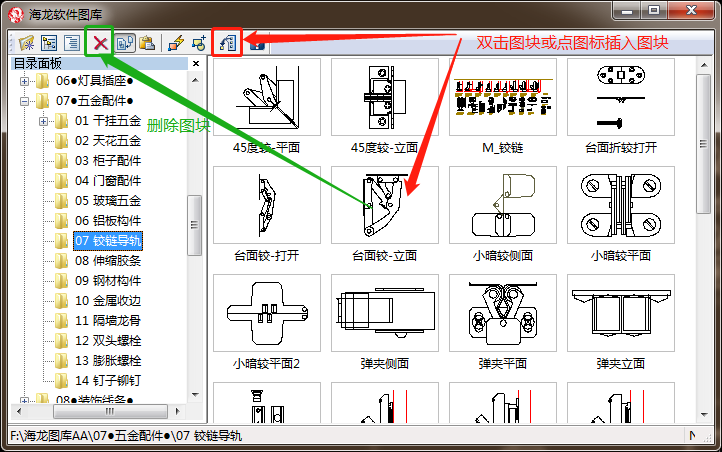

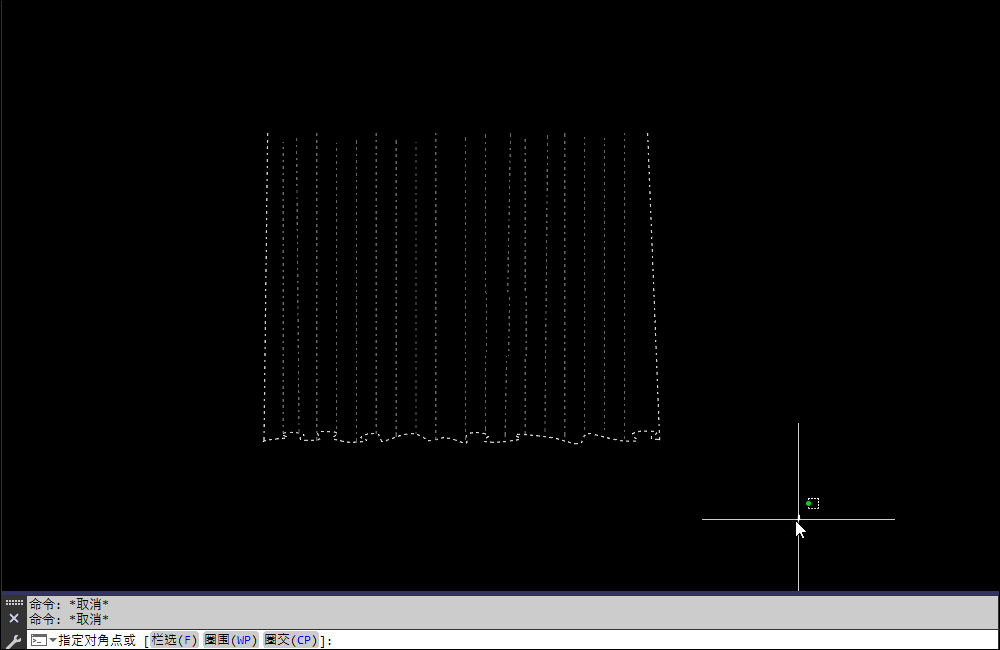

插入图块：双击图块即可插入图块，或者点击面板上“插入图块”按钮

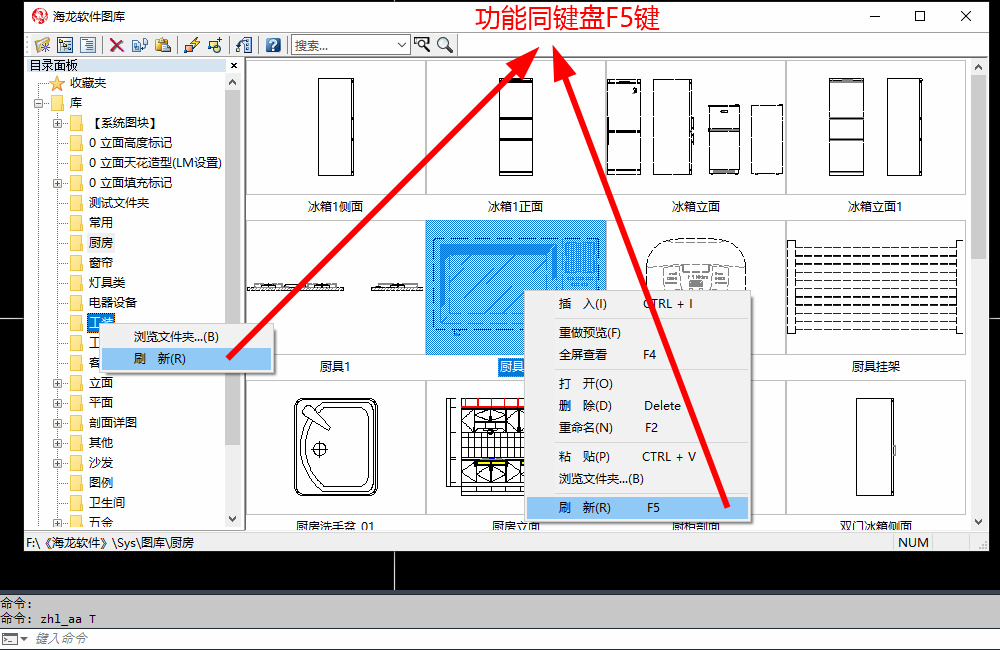

删除图块：点击面板上“删除文件”按钮，或者进入路径批量删除出来图库页面刷新，如下图：
01.备份系统图库：绿色色块，其他海龙命令引用图块，例如jjj，可右键“浏览文件夹”找到路径
02.备份用户图库：更新版本后直接路径导入即可，可右键“浏览文件夹”找到路径备份

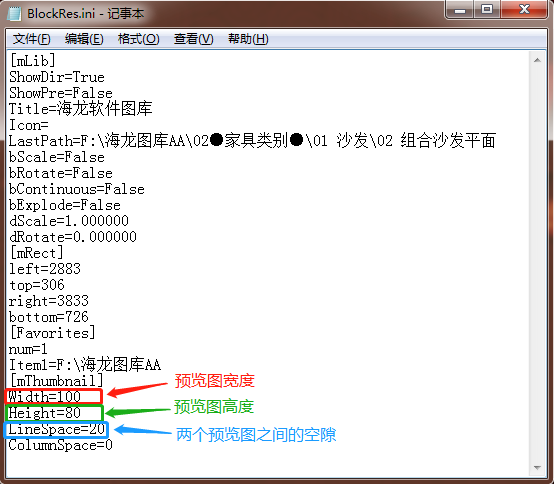

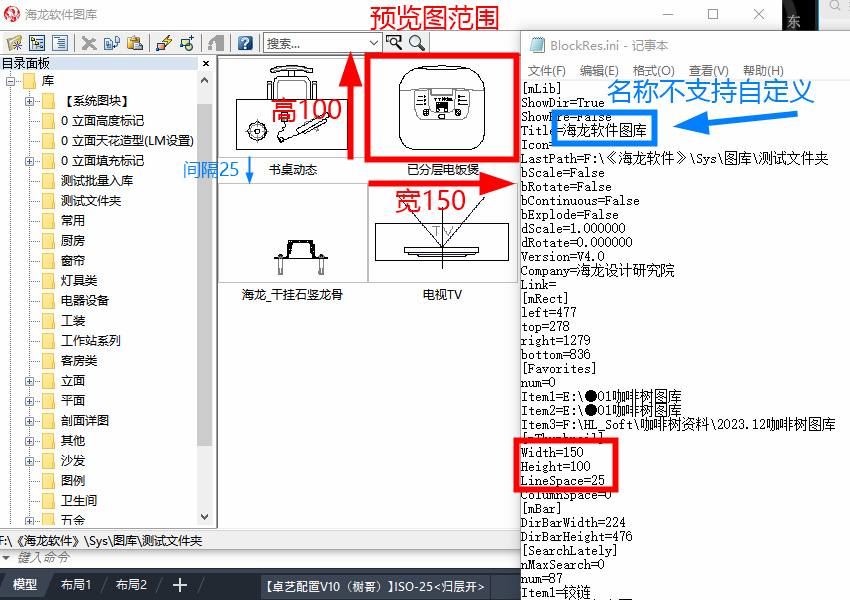

打开海龙图库系统目录中“海龙软件\Sys\图库”的“BlockRes.ini”参数如下设置：
（建议先关闭CAD,“BlockRes.ini”改好参数后，保存关闭。再打开CAD，AA即可）
图库的收集和整理非常重要，以上展示的咖啡树图库各种截图，是树哥融入了国标/金螳螂/峰和图库/浙江省国标节点/HBA等知名公司的图块及剖面节点汇聚而成。总之，想要制图事半功倍，AA的用户图库必须粮弹充足，等到项目到来相当于是节省了很多时间。
可根据自己公司规范图库导入aa，后期根据aa图库面板预览快速调取所需图块。
