材料标注DD

命令:DD

功能:快速绘制引线标注

记忆:英文标注_标注“dim_dim”第一个字母组合

教学视频1

教学视频2

图文教程

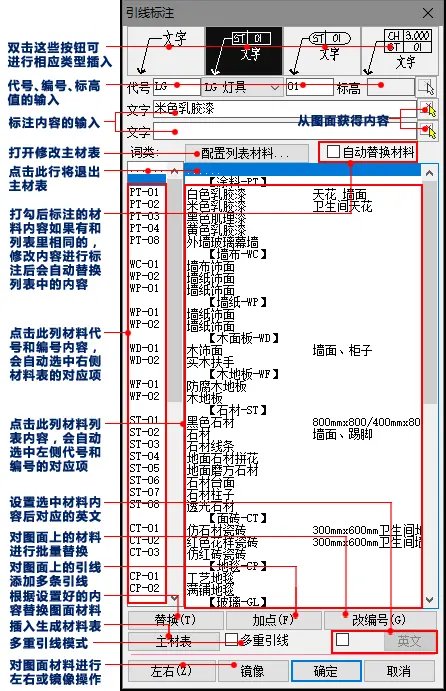

快速绘制引线材料标注



快速绘制引线标注



点击“配置列表材料”按钮后,将出现主材料文件选择或打开的对话框



点击“”打开配置“”按钮后将打开主材表文件



主材表的类型需要用“[ ]”方括号框起来,等号前面内容为代号和编号(代号和编号用横杠分隔,右边分号后的内容是对前面材料的说明,此说明可以为空)。

点击“改编号”按钮后,需要选中图面中的一个材料图块,选中后将出现材料批量修改对话框



在文字1和文字2中输入新内容后,将会对图面上的材料块修改为新的内容

“英文 ”按钮前打勾并点击“英文”按钮后,出现中英文对照表



点击打开按钮后,出现中英对照内容设置(如图6),在图1的列表中点击中文内容,将会自动在第一行中填入对应的英文内容,或者手动在图1的第二行文字编缉框中输入内容,只要内容包含中英表中等号前面的内容,按回车后系统自动在第一行中填入对应的英文内容



上面两个文字标注是对“英文”没打上勾的,两面两行是有打勾的

【细节提示】

DD快速材料标注样式,可以根据教程设置成自己公司的规范,不懂的可以售后群联系树哥解答。
