引线文字

海龙支持各种用户的需求定制引线文字（这里指的文字为引线后的多行文字，不是材料编号属性文本）

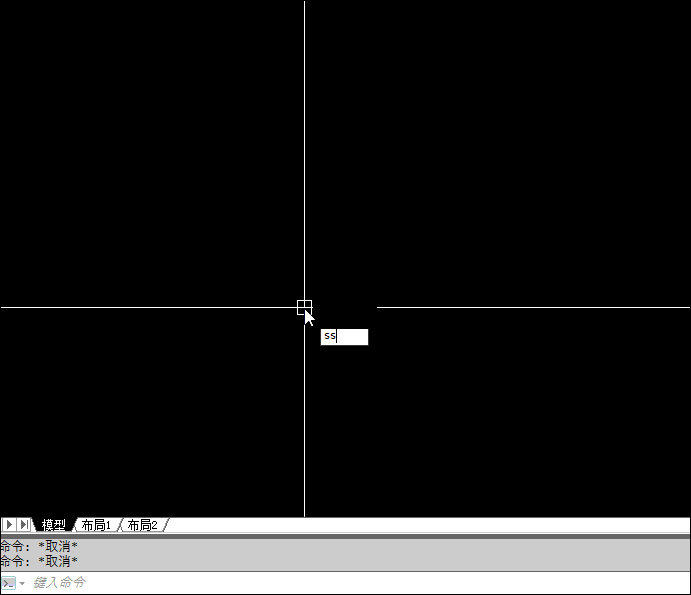

执行命令、引线文字设置

DD 执行命令

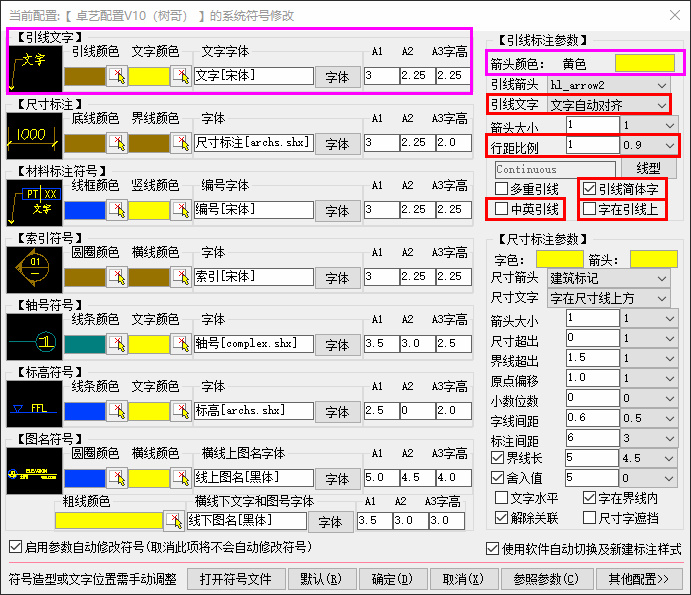

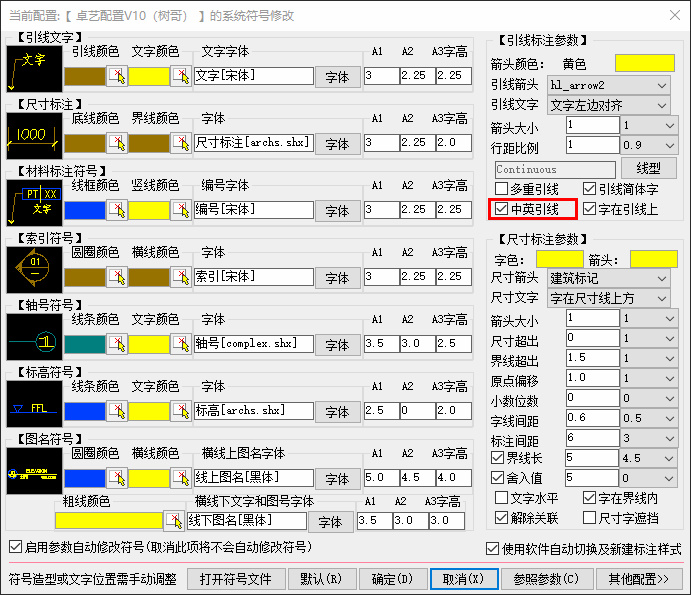

SSY 设置图层、颜色、引线对齐方式

紫色部分调整：引线颜色，引线箭头及颜色
红色部分：文字的对齐方式、双行字体的行间距、是否是中英/繁体，字是否在引线上

01.字在引线后

此模式下设置“文字自动对齐”，后续增加或减少文字更合理

SSY参数设置

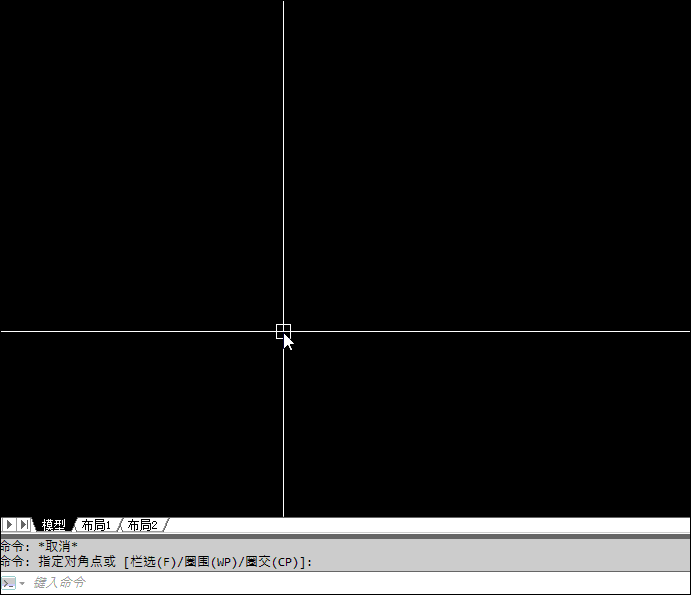

动图教学

02.字在引线上

此模式下设置“左对齐”，后续增加或减少文字，左边修改会更合理。右边则没办法，可以用ddz重新对齐

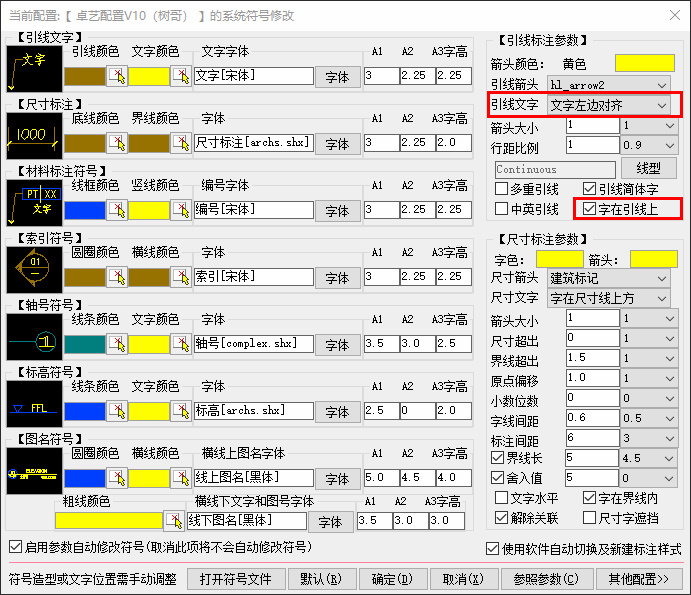

SSY参数设置

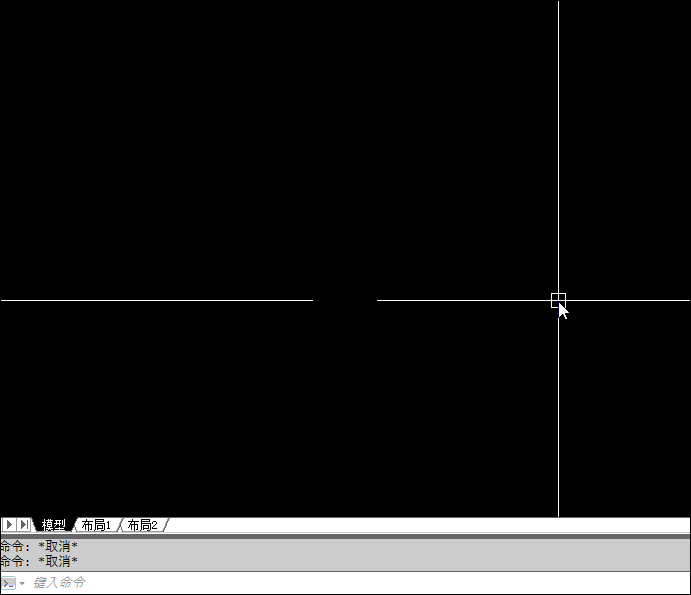

动图教学

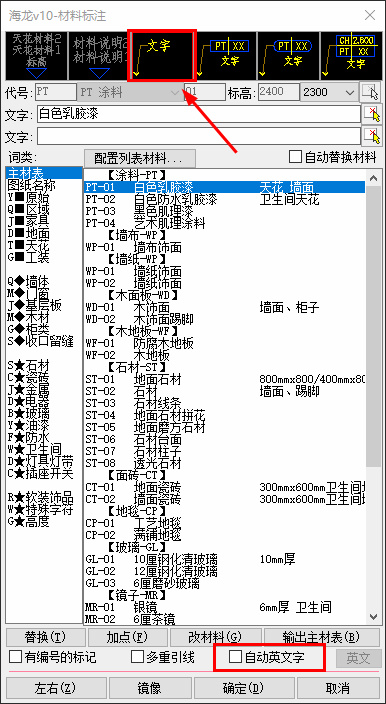

03.智能中英双行

海龙会根据输入的中文自动匹配，生成翻译后的中英文引线（英文词库可自定义，在DD右下角“英文”处增加）

SSY参数设置

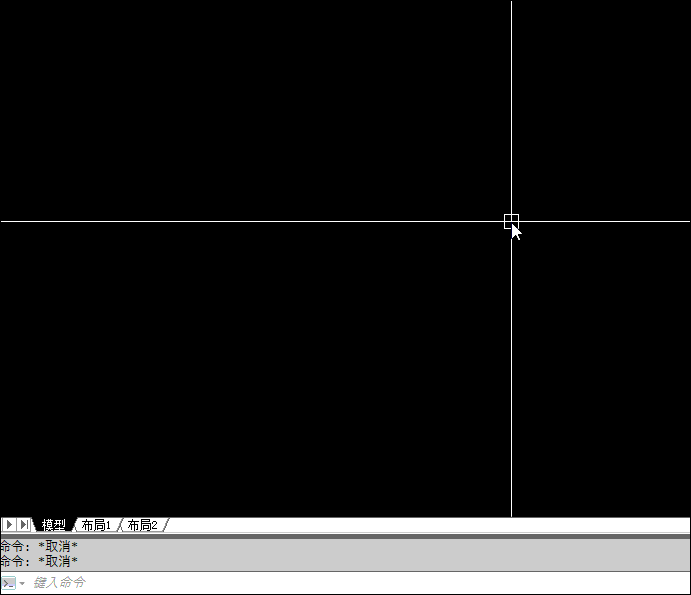

动图教学

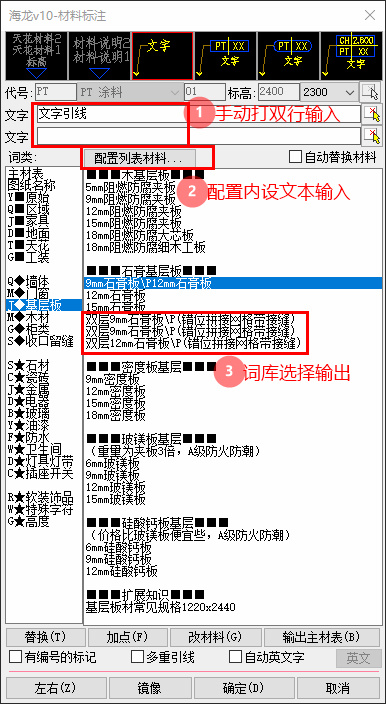

04.自定义双行中文

我们可在DD输入两行中文生成双行文本，也可词库自定义增加‘‘\P’’内设文本直接点击生成

DD参数设置

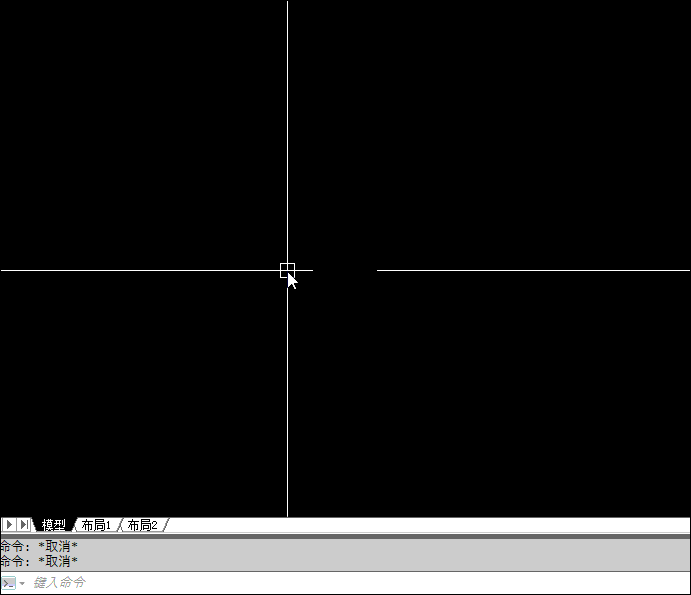

动图教学

05.引线基线和箭头

基线距离

YY→引线及文字→LEGLENGTH基线距离设置：3~10（3或5比较合适）

引线箭头

海龙的箭头可以用户设置，点击标题或图片进入深层次的自定义

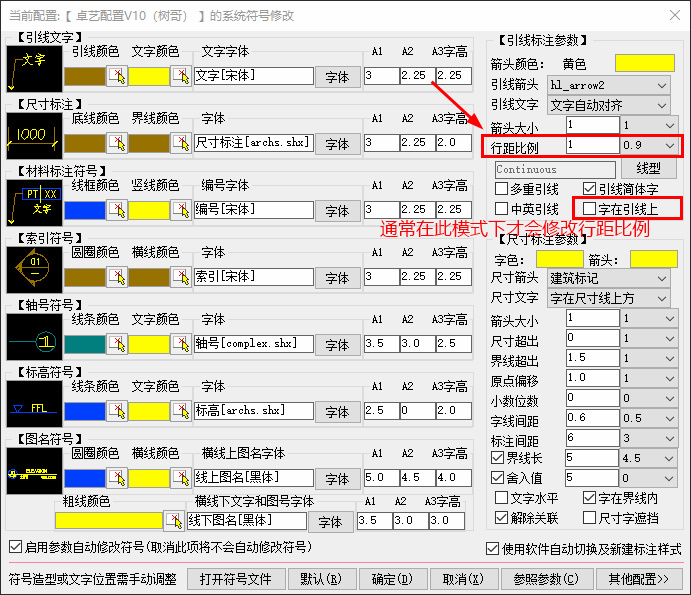

06.双行行距自定义

通常在取消了“字在引线上”之后，双行行距的自定义才会有意义，我们默认为1，用户凭各自喜好可设置0.8、0.9、1.2或1.5

SSY参数设置

07.简繁体转换

取消了“引线简体字”后，引线文字出来的就是繁体字

SSY参数设置

动图教学
