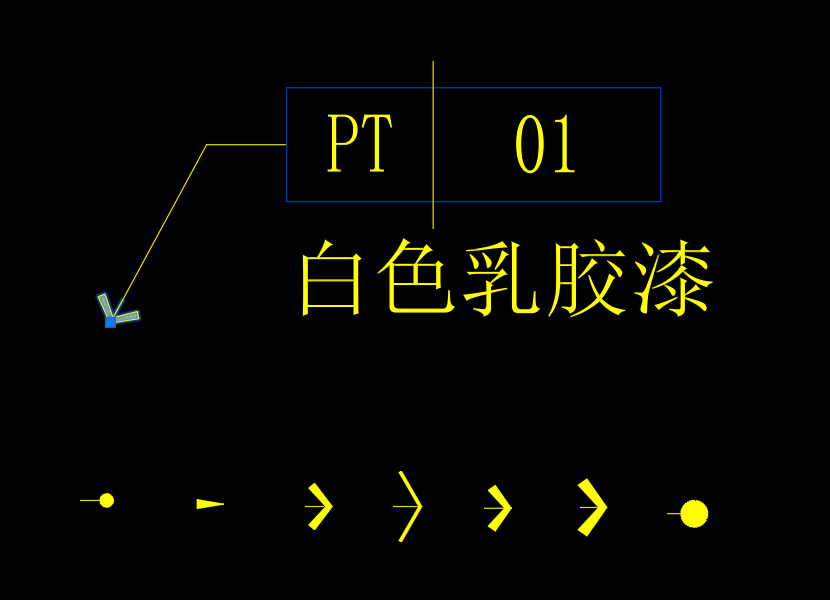

材料编号DD自定义

SSY面板中的材料编号，支持用户自定义

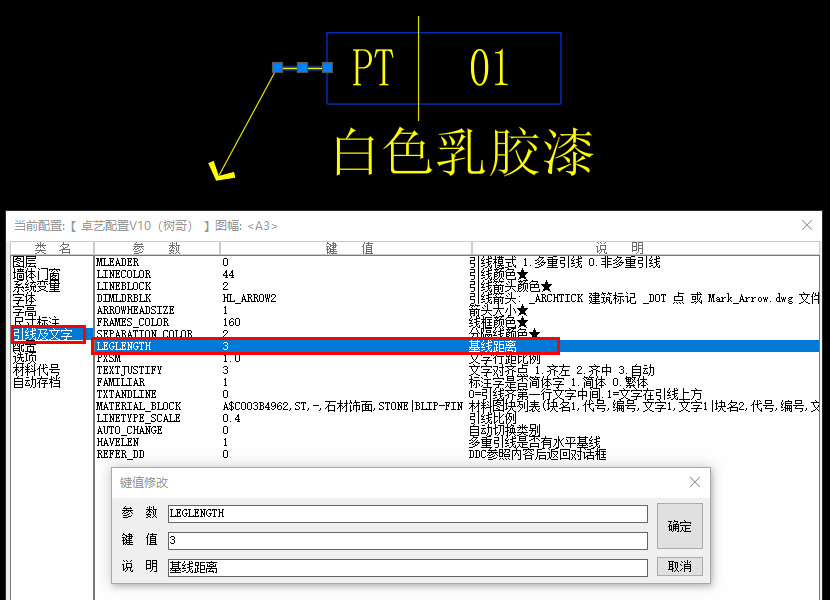

参数设置

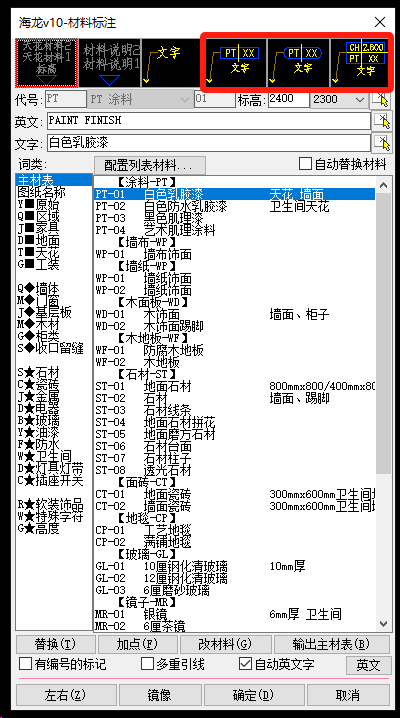

DD面板功能设置

02.DD颜色图层字体:SSY

DD面板功能设置

① 配置列表材料

如图增加主材：主材表增加PT-05 米黄色乳胶漆；路径：《海龙软件》\Sys\配置\用户配置\主材表（右键记事本打开）

② 自动替换材料

√勾选“自动替换材料”后，点击主材名称并标注后，系统会自动替换原有主材表，反之则保持原样

③ 替换（T）

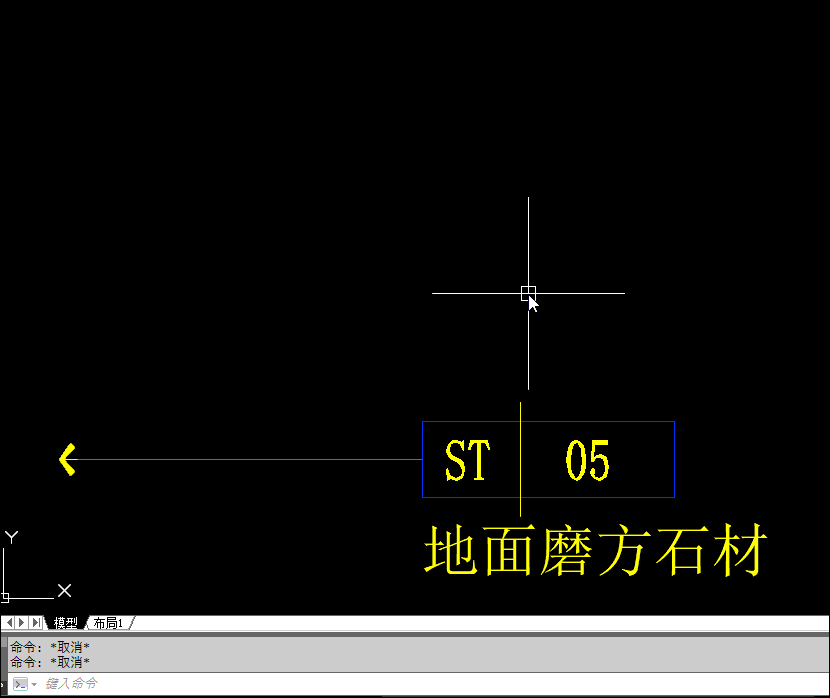

DD选中想替换成的材料后，点寄面板上的“替换”，即可在图纸中连续替换选中的材料编号(连续点选或框选)

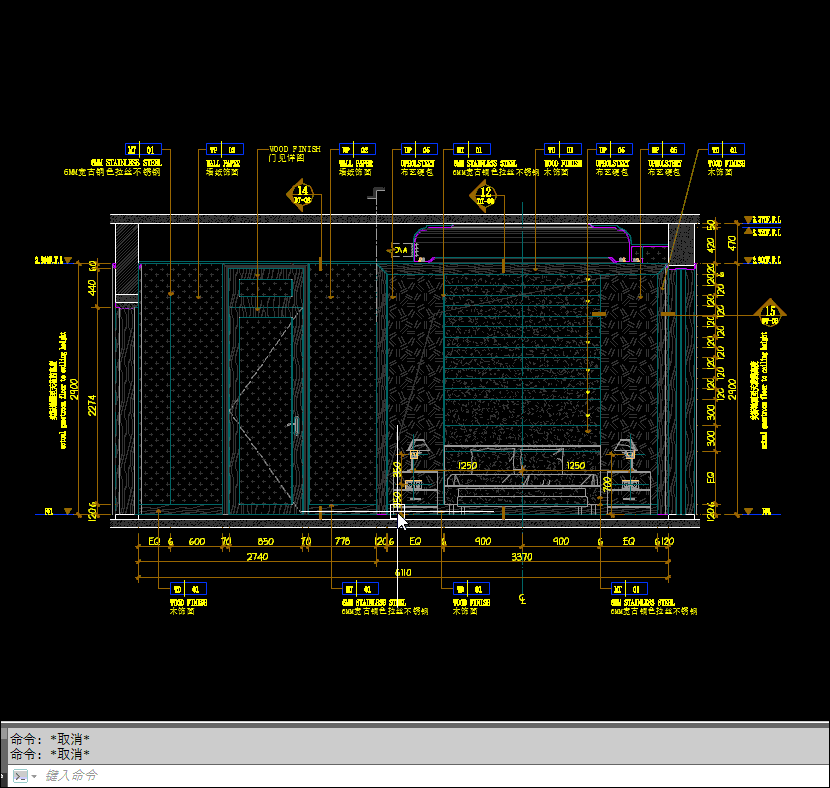

⑤ 改材料（G）

同命令DDG（改），选中要修改材料，再选中替换材料，框选或全图替换（材料编号“NOTE2”和“XX”值若不同不会替换）

⑦ 有编号的标记

此勾选作用于一键天花布置PTT和地面铺装PU的生成，√有编号则生成材料编号，不勾选则生成单文本

⑧ 多重引线

勾选此选项后，引线和材料编号成为一个整体（FJ分解可将二者拆开，树哥不建议用多重，很多用户控制不好）

⑩ 英文

海龙的英文词库量有限，但用户可自定义增加，大写、大小写、小写字母均可。如图为“牛”的增加英文

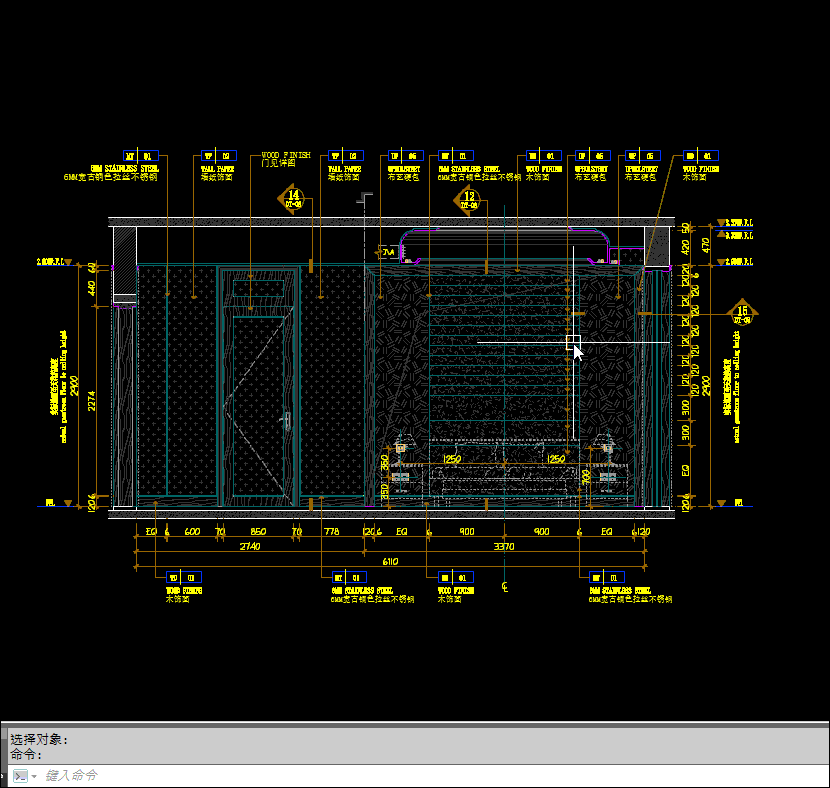

⑫ 镜像

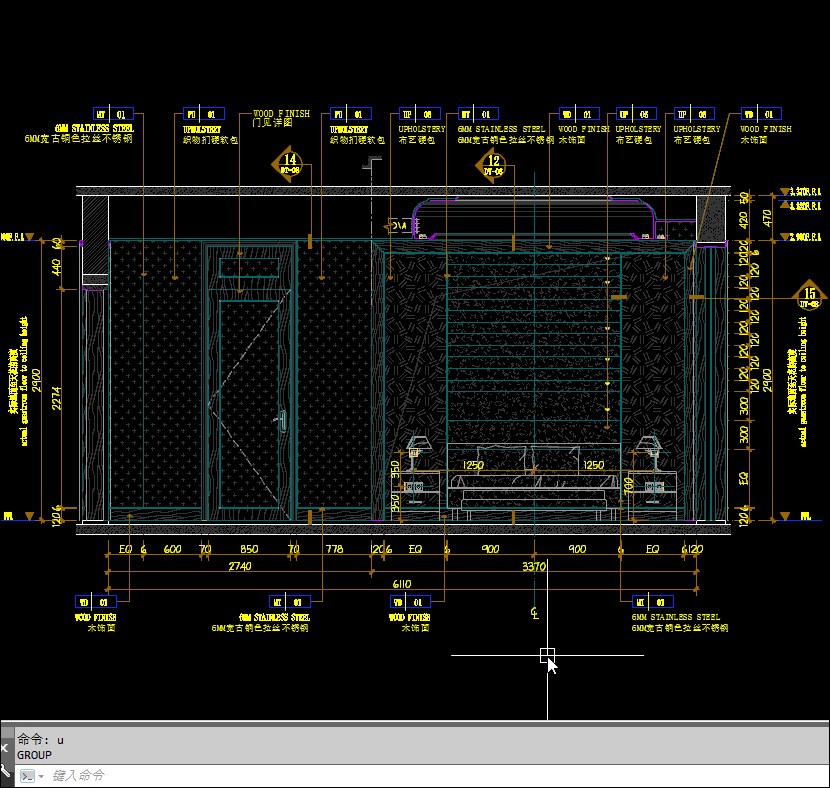

立面经常有类似，我们采取镜像会导致材料编号镜像后错误，采用DD的镜像或者JX命令可修复（选中一定要包含引线）

注意：如果编号和引线很密很多，只适合单个改，然后再调整（如图可TT隐藏部分再JX，配合ZY命令）

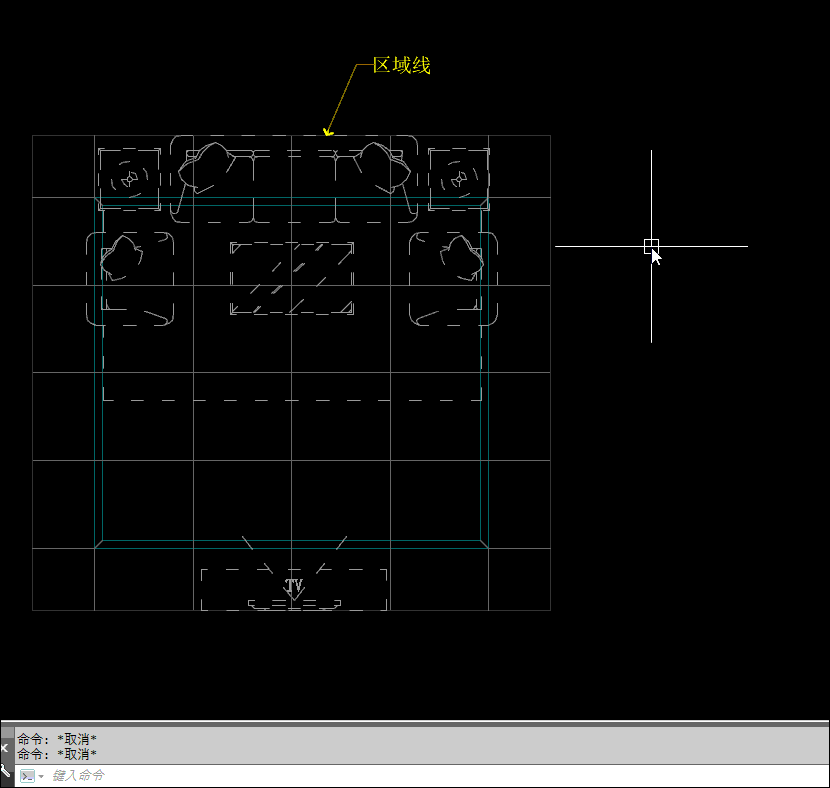

⑬ 天花材料标记

配合一键天花布置PTT使用，可以针对空间快速生成标记块，最后PTT一键生成材料编号排版

⑭ 地面材料标记

配合一键地面铺装PZ使用，可以针对空间快速生成标记块，最后PZ一键生成材料编号排版

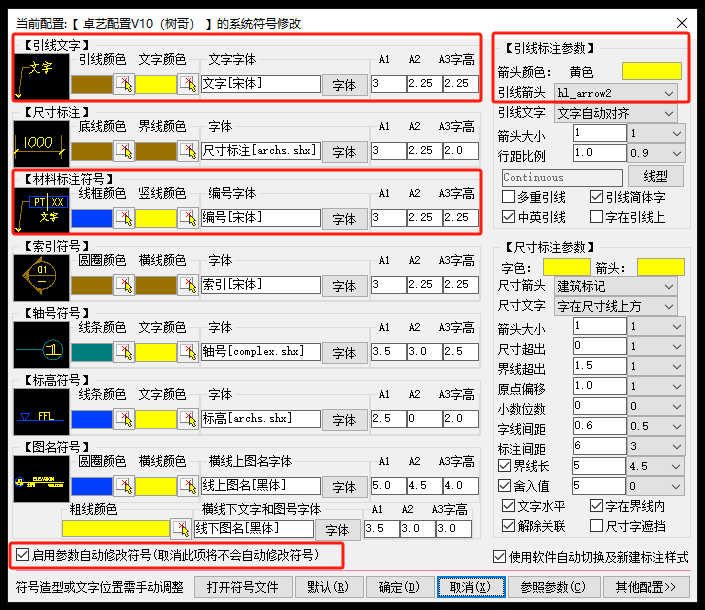

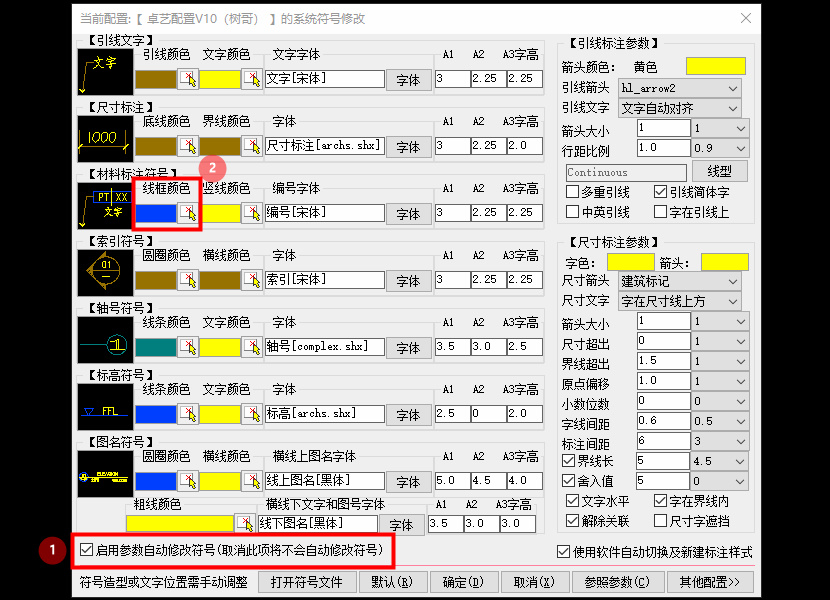

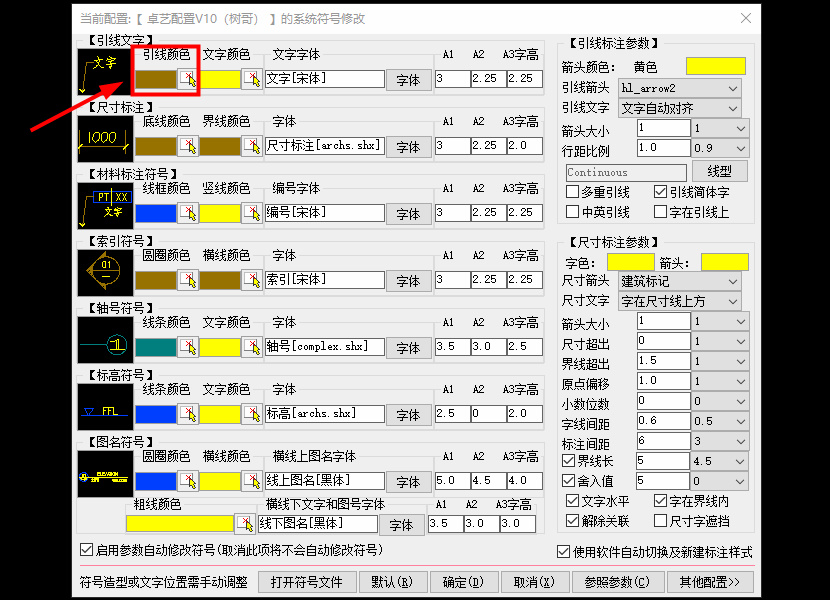

DD材料编号修改入口SSY

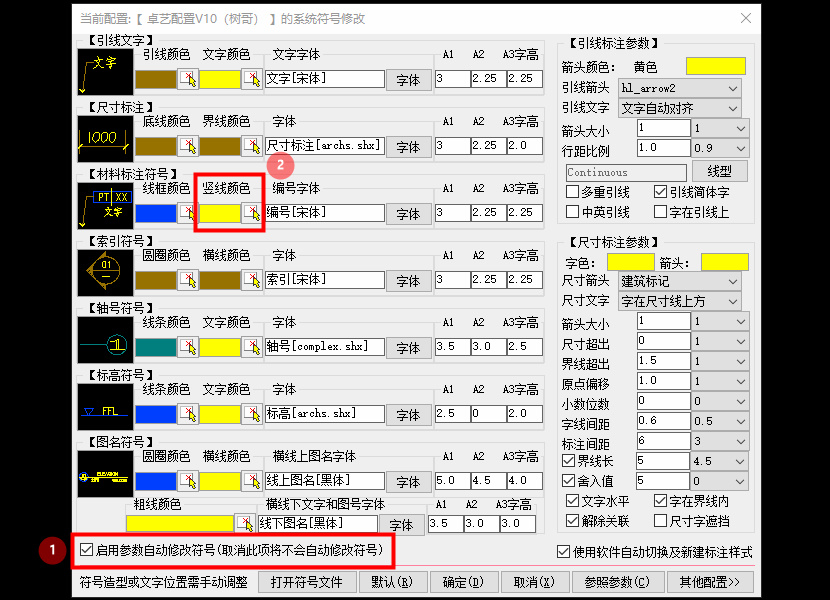

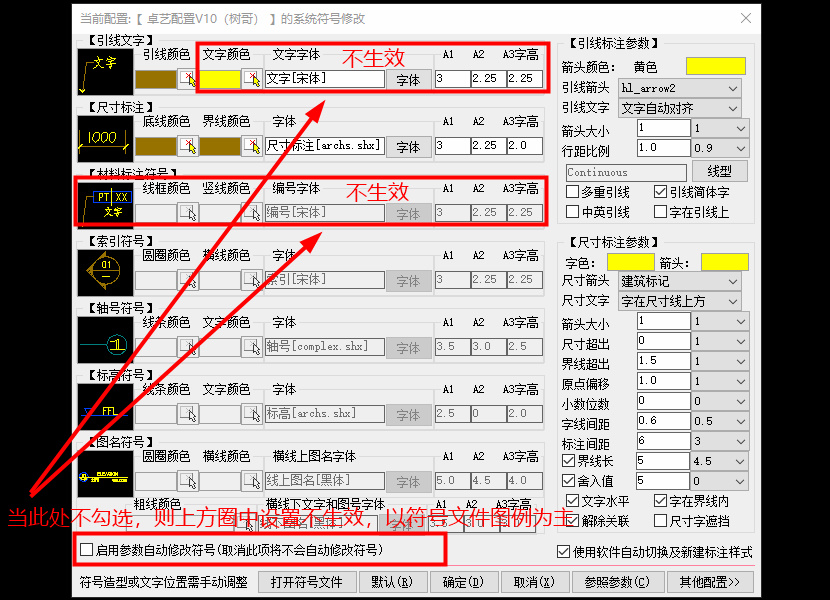

D.不启用参数自动修改

不勾选让SSY面板颜色图层设置无效，以符号文件的材料编号为准，更稳定！（让DEFGH的设置失效，自定义更稳定）

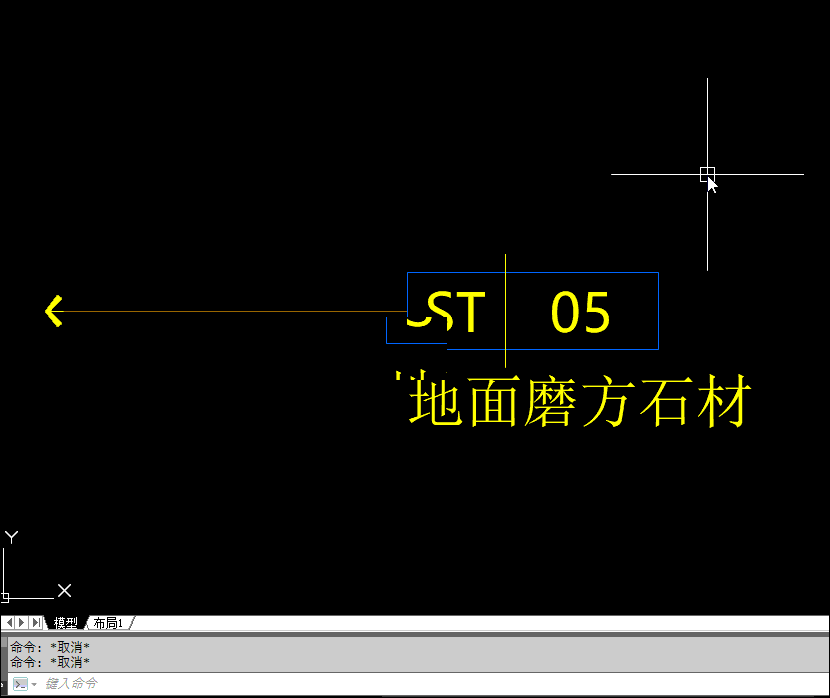

G.中文字体

中文字体单独设置，与编号不同，如图（建议新建文字样式，避免和当前图纸文字样式冲突）字高SSY面板按图幅设置

修改后同意全图更新，建议GB更新属性文本，再HEX全图批量更新（若不启用参数自动修改符号，则文字设置无效）

H.编号字体

编号字体和英文字体共用，如图（建议新建文字样式，避免和当前图纸文字样式冲突）字高SSY面板按图幅设置

修改后同意全图更新，建议GB更新属性文本，再HEX全图批量更新（若不启用参数自动修改符号，则文字设置无效）

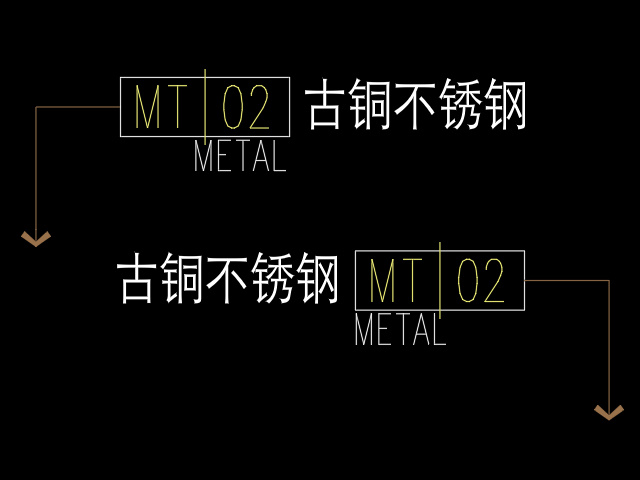

03.常规材料编号定制案例

视频操作思路：
01.先明确文字样式/字宽/对齐方式TA
02.复制材料编号后，SSY，打开系统符号，BEDIT进入块编辑器
03.转属性块ZSX可单行文本转属性文本（若是图块可NNN后x炸开）
04.明确原图块基点，替换旧材料编号，关闭块编辑器
05.对新的材料编号GB更新属性，PU保存
06.SSY设置文字颜色，文字/编号样式，文字高度（新建文字样式更稳定），引线颜色，箭头颜色（常规材料编号，须启用参数自动修改符号方可生效），确定
07.DD标注后，对着左右材料编号HEX全图属性更新，然后分别GB更新属性即可

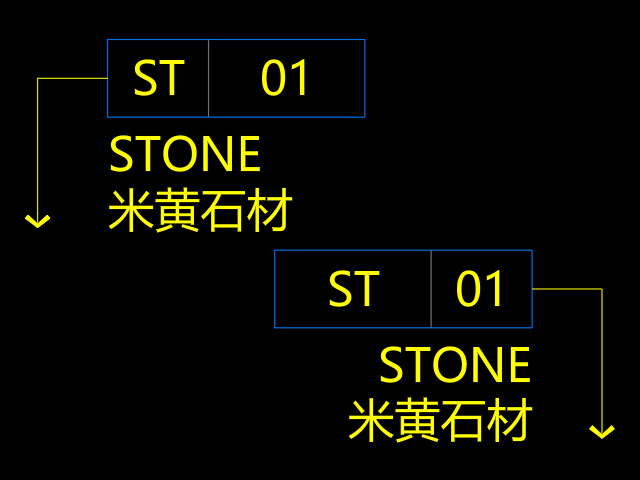

04.材料编号定制案例

视频操作思路：
01.先明确文字样式/字宽/对齐方式TA
02.复制材料编号后，SSY，不启用参数自动修改符号，打开系统符号，BEDIT进入块编辑器
03.转属性块ZSX可单行文本转属性文本（若是图块可NNN后x炸开）
04.明确原图块基点，替换旧材料编号，关闭块编辑器
05.对新的材料编号GB更新属性，PU保存
06.SSY设置引线颜色，箭头颜色，确定
07.DD标注后，对着左右材料编号HEX全图属性更新，然后分别GB更新属性即可

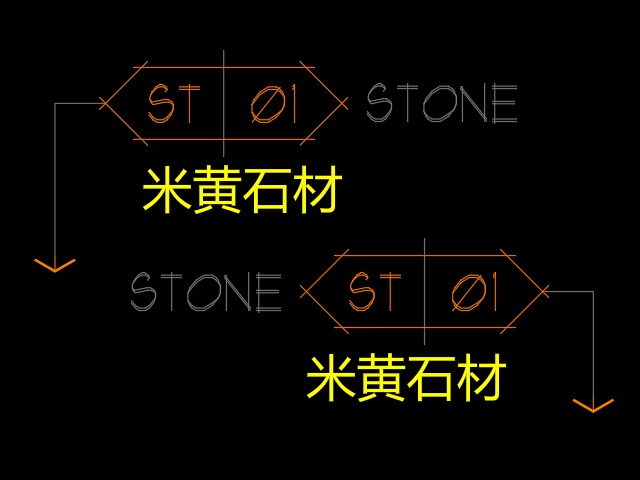

05.特殊材料编号定制案例

视频操作思路：
01.先明确文字样式/字宽/对齐方式TA，将外框线建立一个图块，避免颜色变化
02.复制材料编号后，SSY，不启用参数自动修改符号，打开系统符号，BEDIT进入块编辑器
03.转属性块ZSX可单行文本转属性文本（若是图块可NNN后x炸开）
04.明确原图块基点，替换旧材料编号，关闭块编辑器
05.对新的材料编号GB更新属性，PU保存
06.SSY设置引线颜色，箭头颜色，确定
07.DD标注后，对着左右材料编号HEX全图属性更新，然后分别GB更新属性即可
