●标注(公司规范标注)

图文教程

尺寸标注与施工图

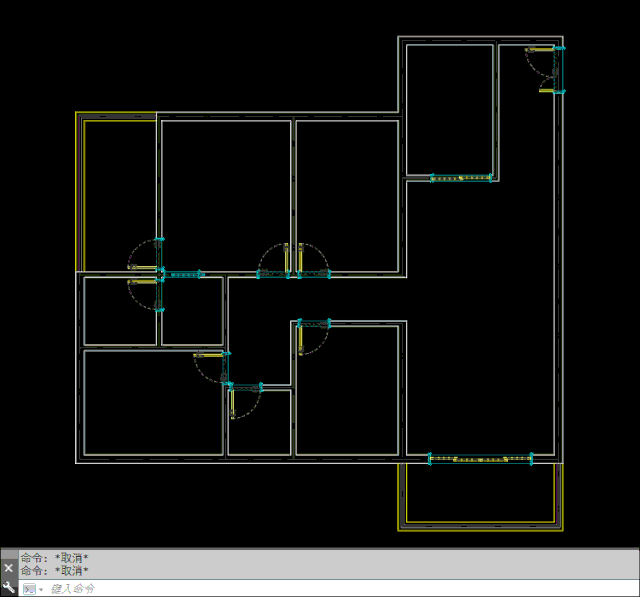

标注,是施工图以严谨著称的基石,是施工装修里精准量度保障。我们一套图纸的操作会用到多种标注,如比例不同,或因为表达的区域有所不同。

传统的施工图绘制首先需设置“标注样式管理器”进行标注,或者不厌其烦的用刷子ma匹配,弊端在于无法精准控制,容易遗漏,导致规范不一,图面效果参差不齐,来回修改费神费力,消耗时间。

海龙标注优势:只需设置参数一次,任意文档调用标注,比例规范高度统一,可做到量化统一。

⬇⬇⬇按需浏览:
一、用户配置的尺寸参数面板★
二、准备自己公司的尺寸标注样式
三、导入尺寸参数:★★★
四、修改或导入自己的尺寸箭头★★


操作细则

一、用户配置的尺寸参数面板

01.快捷键:ssy

参数了解,尺寸标注参数的用户自定义,分两部分:

A、尺寸线颜色、字体、字高

B、尺寸标注其他细节参数

(注:ssy面板所有设置均为1:1同款比例设置,如有标注多种且颜色样式有差异,可cg新建配置另设)

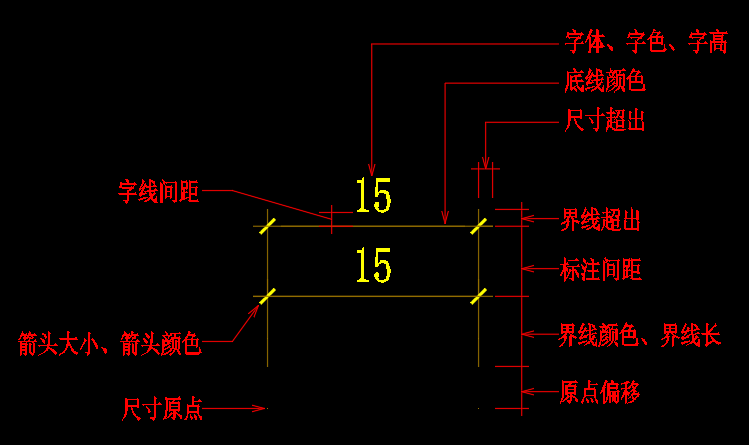

02.上图尺寸参数的对应说明

二.准备自己公司的尺寸标注样式

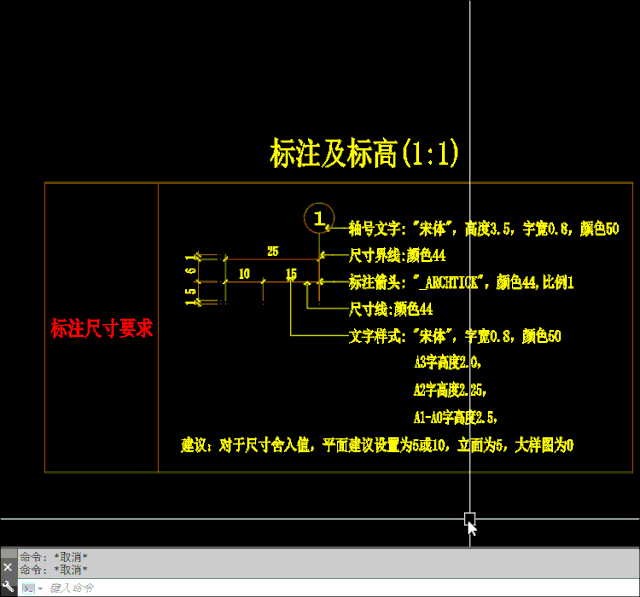

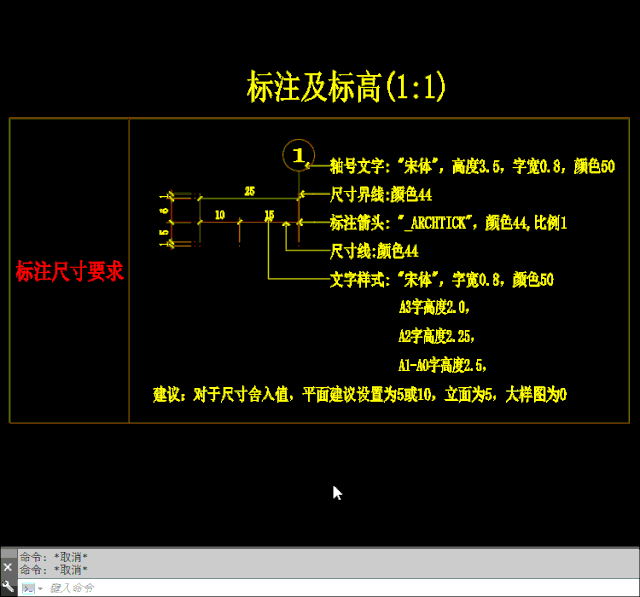

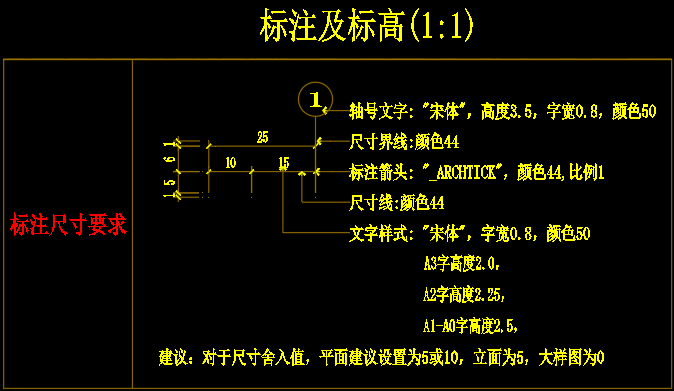

根据公司的尺寸规范,整理好一份1:1比例的尺寸标注样式。如下图

因有些公司尺寸整理没有这么详细,可复制一个尺寸出来x命令炸开,Ctrl+1里面可以看到所选对象的属性


三.导入尺寸参数

修改ssy的参数,建议只留下一个测试用的CAD窗口,其余窗口都关闭

法一:ssy→参照参数→选择要参照的标注样式→检查各种参数是否正确→确定

温馨提示:ssy面板上右下角位置:使用软件设置的标注样式,不打钩则表示使用自己在dsa(原CAD的d命令)设置的标注样式

法二:ssy→ 手动修改尺寸的各种参数→ 确定。如下图:

四.修改或导入自己的尺寸箭头

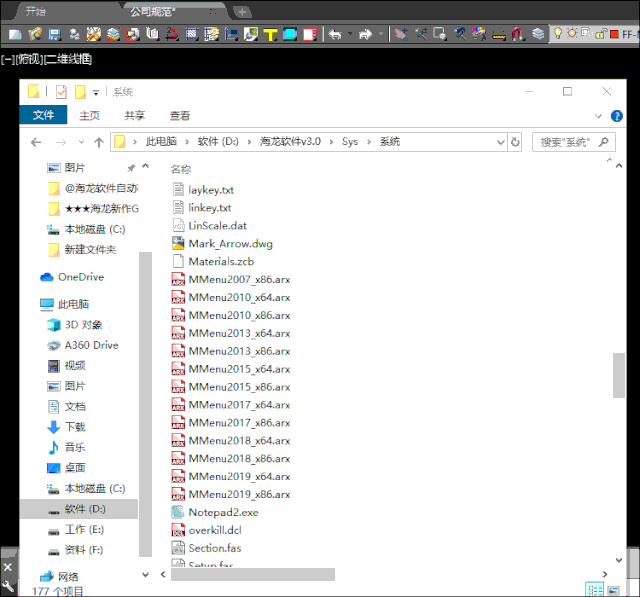

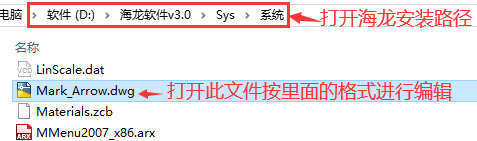

打开尺寸箭头放置的CAD文件:D:\海龙软件v3.0\Sys\系统→找到并打开 Mark_Arrow.dwg 文件

编辑操作流程:写入自己的箭头图元→设置到0图层随层→b命令建块→ab命令修改图块基点以及图块名称→保存文件并关闭→编辑好后可在ssy命令的尺寸箭头里面找到自己编辑的箭头图→确定→使用da,dc等标注命令测试一下,如下图
