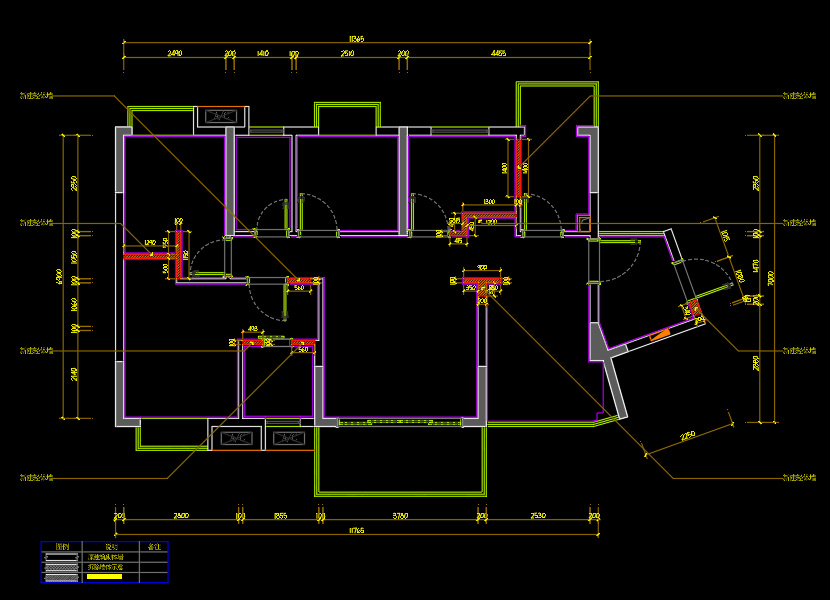

拆建墙体图

拆建墙此章节重点在于分层、墙体线的闭合。根据图面的表达要求，可对拆建墙进行简单剖面或填充处理，更显细节，常配合命令：

【拆建墙工作流】

【01 分层】

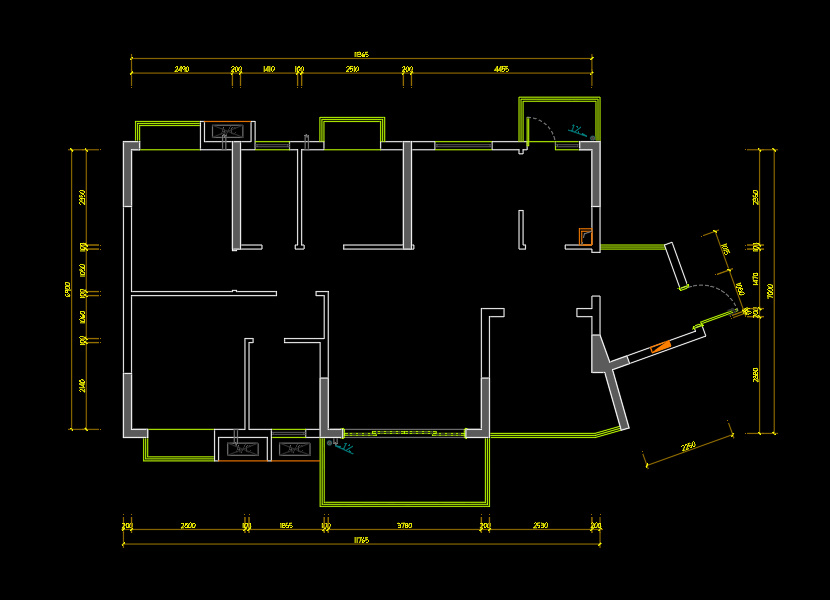

处理需要拆改的墙体
系统图层 Y
改变物体图层 VC

【02 闭合和分割】
PL和L手动画也行
墙线修建 WX
闭合/分割原则

【03 检查并生成】】
坐标归零 Z0
消除重复 OK/OL

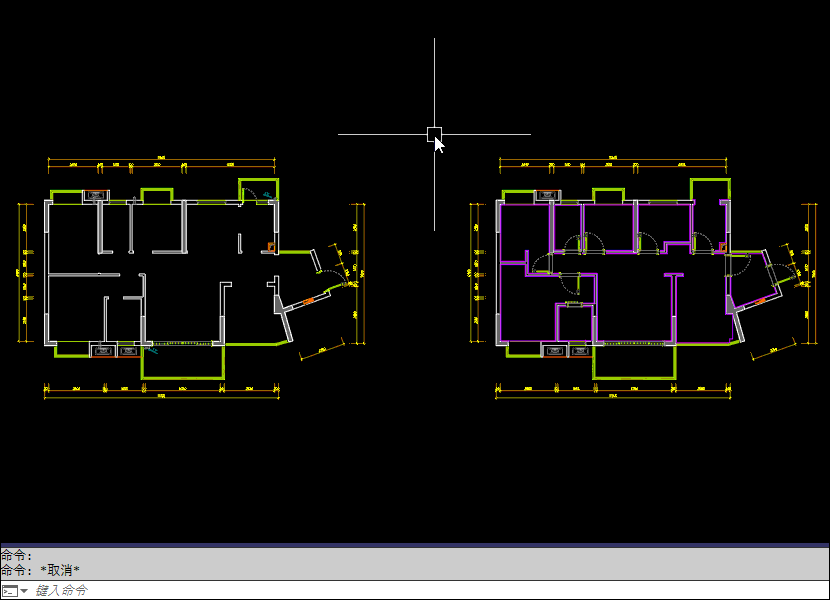

CQ优化墙体检查

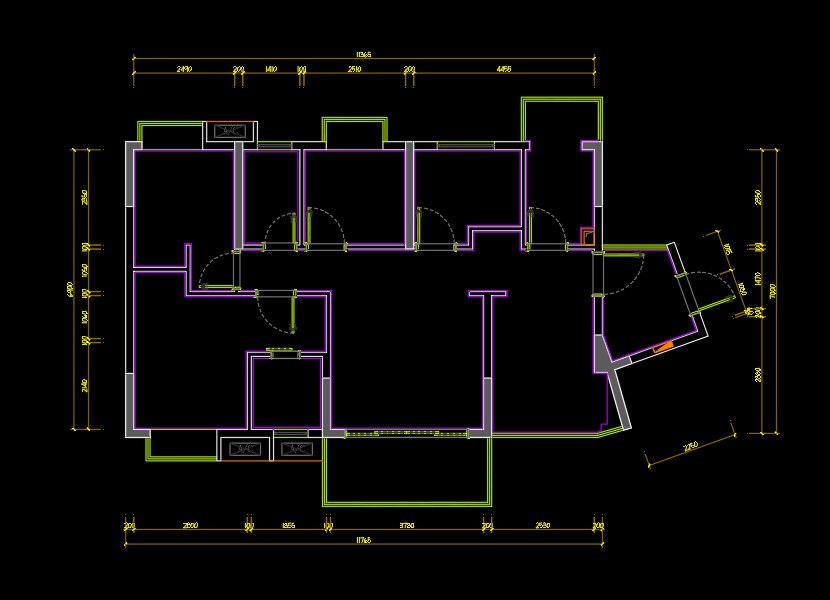

拆建墙体

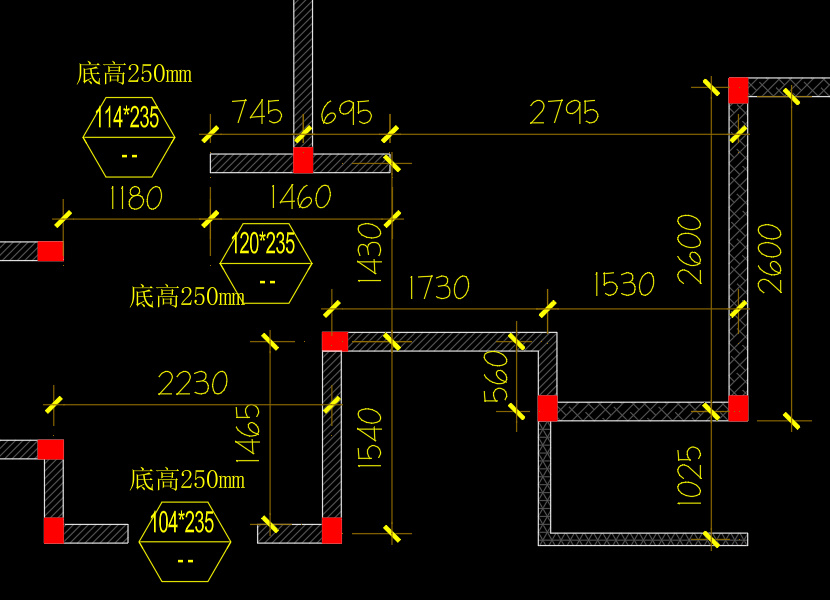

【04 优化尺寸】
对齐引线 DS
标注断开DB/合并DV
画线标注 QD
填充分开 HK /拉伸 SV

● 让墙体层【墙体层】尽量简单，把无法拆改的墙柱/烟井等共用图层可放置于【墙柱层】
● 需要2025.06之后的海龙V10，CQ才稳定

案例实操

墙体的三种表达形式

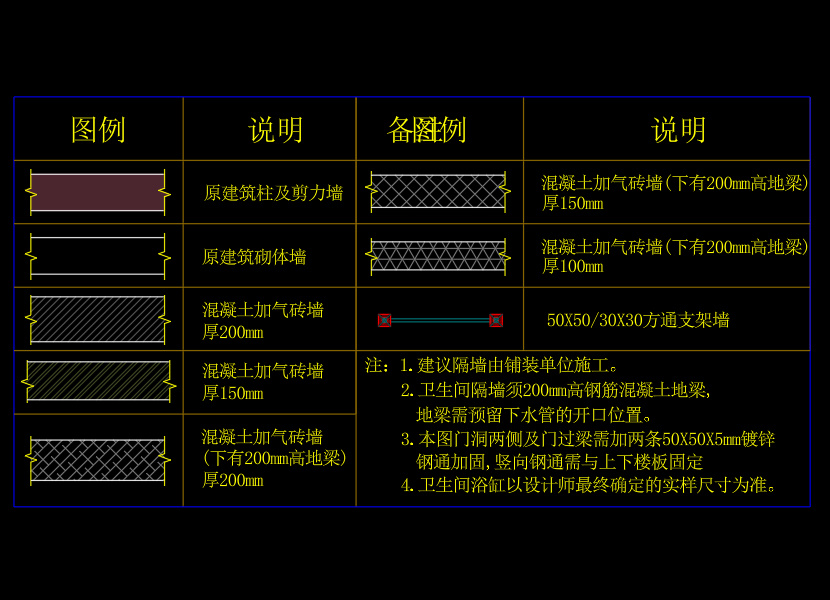

【墙体常规深化：填充图例】

新建墙体图填充墙体类别图例

常用命令TC/TCC，填充分层GF/GFF

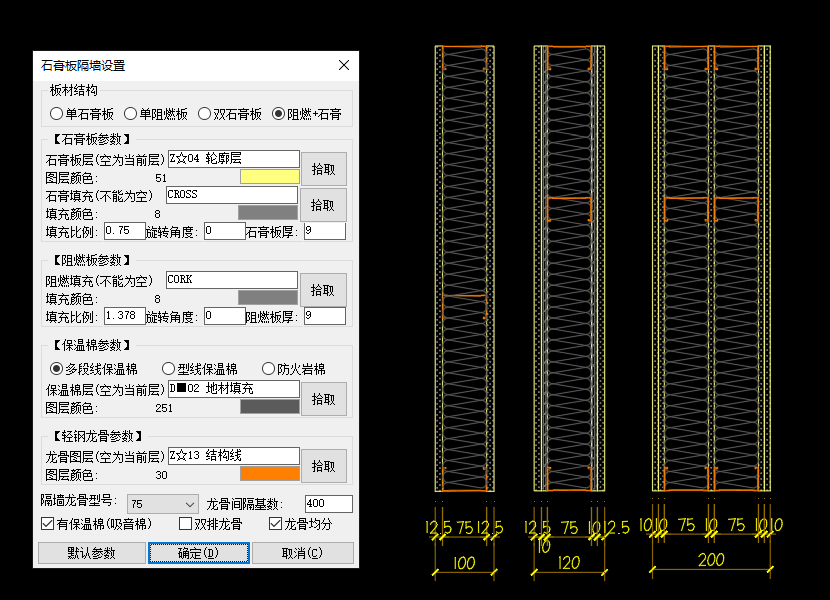

【墙体工装深化：石膏板SGB】

快速生成单双层石膏板（可阻燃+石膏，龙骨可切换，图层可换）

可选择两点偏移，中线偏移，石膏板墙厚100/120/150/200/250均可

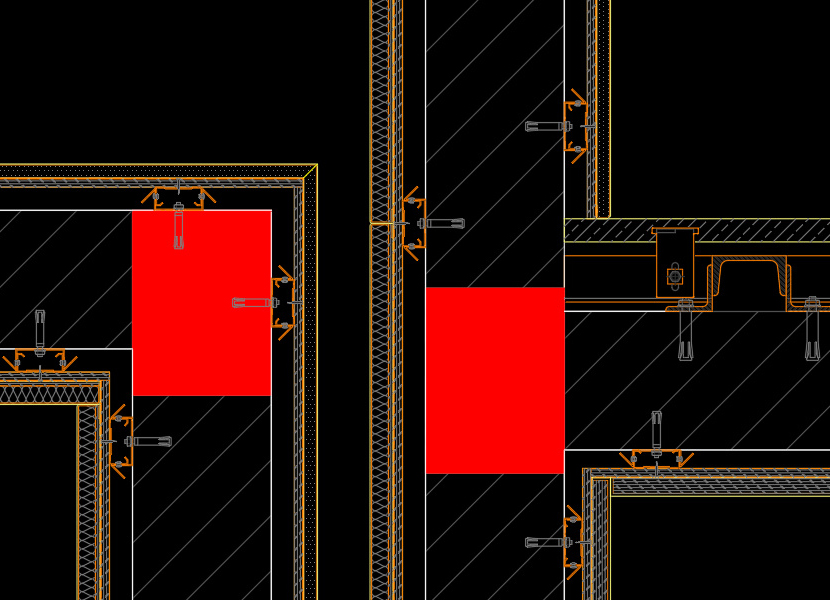

【墙体极致深化：QB剖面构造】

平面详细的剖面构造，用材用料一目了然，接近剖面但仍需细化（高标准图纸绘制主材轮廓，对绘图纸要求高）

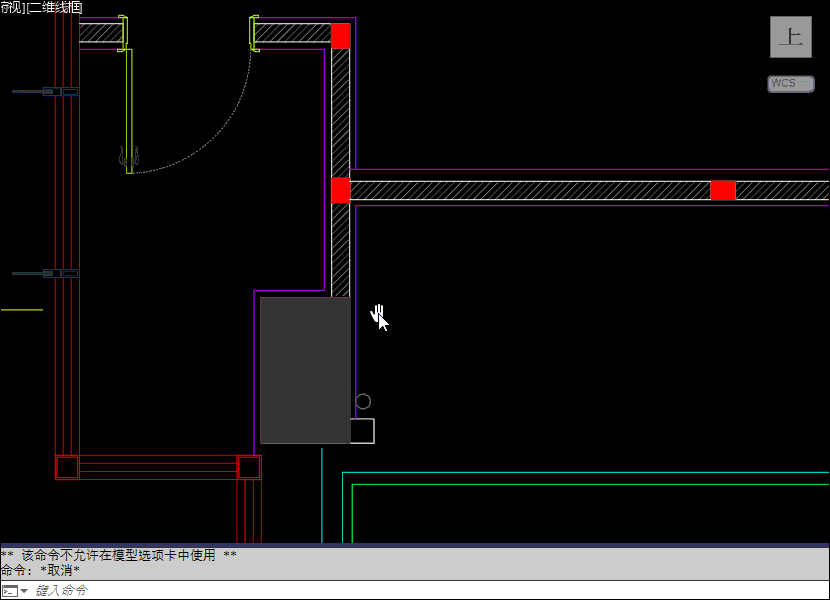

QB快速设置对应主材完成面和做法，选线生成，最后微调细节即可
