通过精确的厚度尺寸,解决空间、工艺、协作三大核心问题。现场施工依赖其避免返工、确保收口精度(如不同材料衔接),设计方案布局落地的技术基石

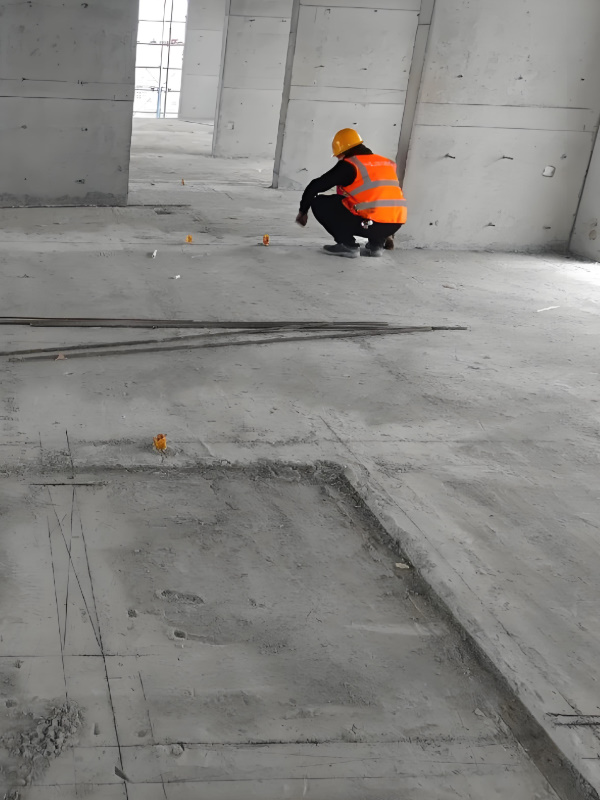

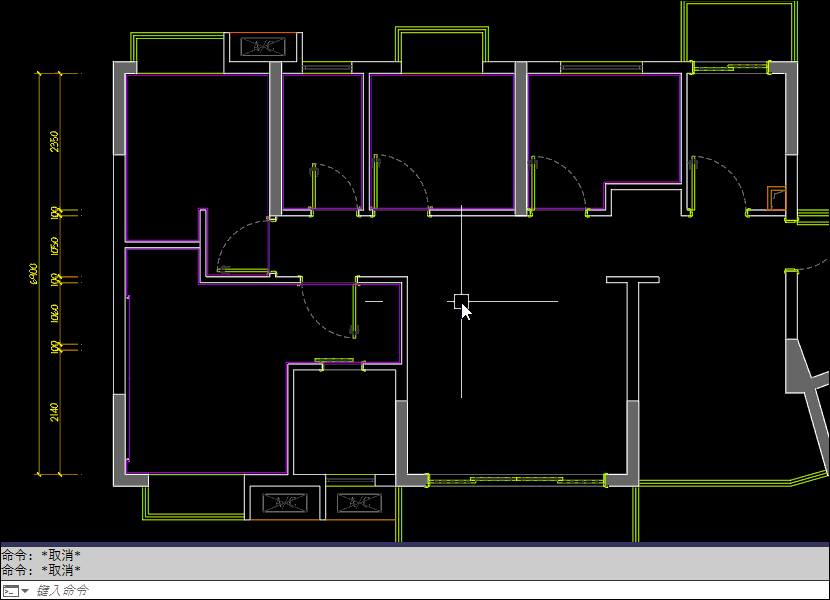

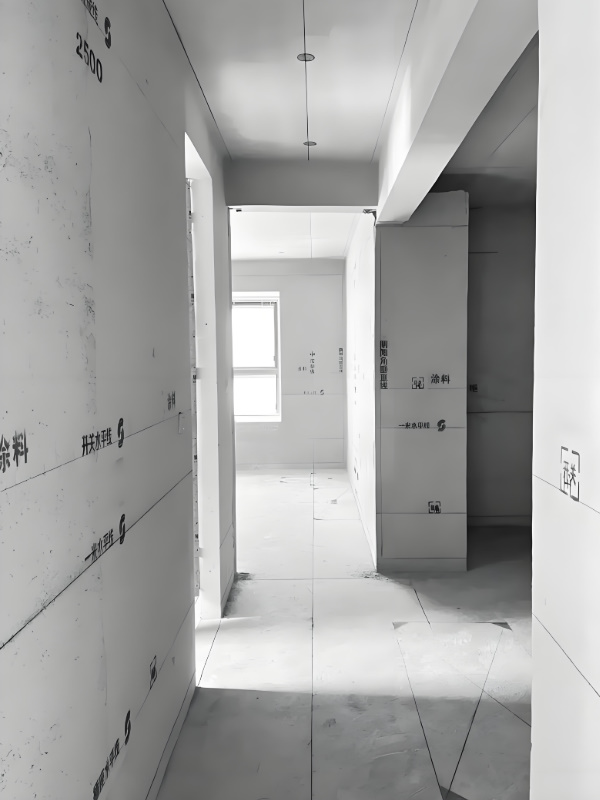

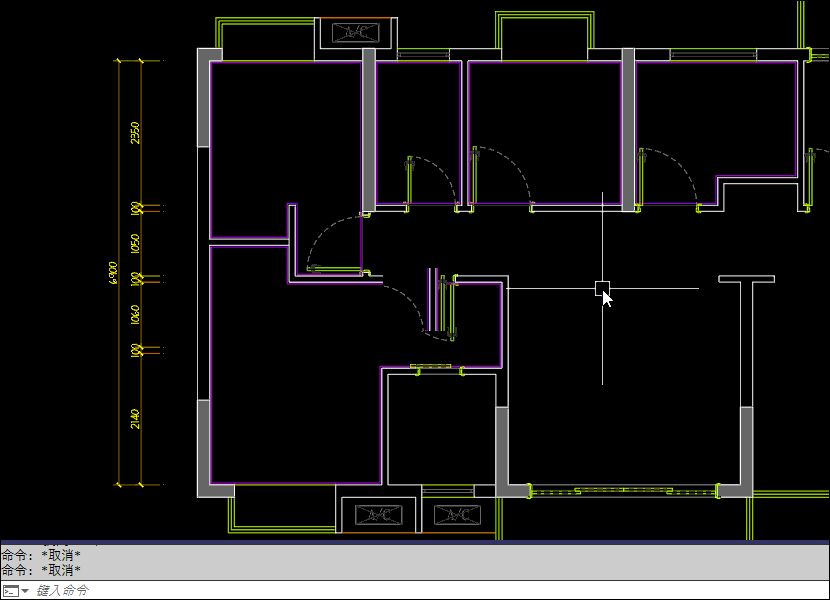

第一步:大范围绘制完成面

根据各空间中与门套衔接的主材厚度或空间最多的主材厚度,先批量各区域生成

第二步:根据墙面主造型深化完成面

将背景墙/造型凹凸起伏的关系表达出来,如收口缝,LED,不锈钢等

第三步:标注完成面尺寸或墙面材料

通过尺寸定位、引线标识、材料说明将完成面的关系叙述清楚

完成面尺寸图在装饰施工图中扮演着核心定位和关键保障的角色,主要作用体现在以下几个方面:
一、精确空间尺度:最终呈现的设计效果准确无误;
二、功能实现:所有末端设备精确定位;
三、施工顺畅:各专业协同无冲突;
四、严丝合缝:定制产品尺寸精准;
五、放线定位:协调各专业工种有据可循,避免冲突

完成面厚度参照表

根据主材的基层厚度和龙骨做法,在完成造型的前提下,以最小的离墙厚度构造完成面
