图文教程

CAD图库与施工图:

作为一名资深的施工图设计师,没点压箱底的珍藏往往说不过去。画图的人都知道,如果换了电脑没有带上CAD图库,施工图的制作会面临无米之炊,事倍功半。而传统的CAD图库通常是一大堆图块整体堆砌而成,找个适合的图块还是需要花点时间。

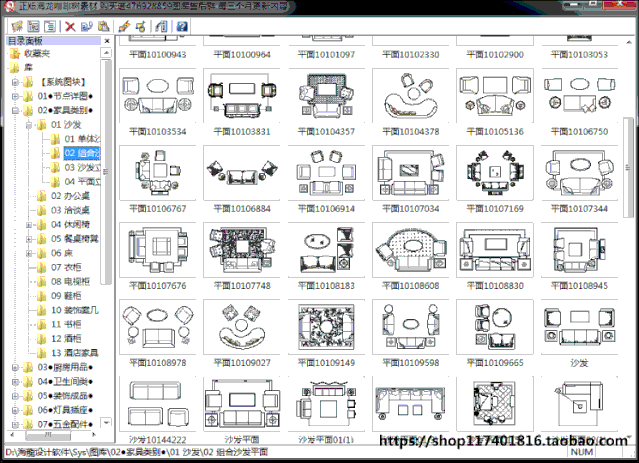

海龙V3.0定制图库可以很好地解决这个痛点,其操作页面:

下文讲解大纲:****(为节省您时间,可按板块针对性了解,★表示重点)

一、图库简介及支持版本《V3.0版本支持到CAD2020》

二、AA图库面板功能介绍★

三、海龙系统图库说明★★★★★

四、如何量身定制用户图库★★★

五、批量建块/改块名,批量导入图库名★★★★★

六、生成预览★★★

七、插入图块及删除图块★★

八、如何备份图库★★★★

九、如何修改AA预览图大小/间隔《V3.2版本以上新功能》★★★★★

以下为正文,图库贯穿着整个施工图制图流程,非常重要,请务必掌握。

一、图库简介及支持版本

  • 简介:图库支持用户自定义,根据公司规范 / 项目类型 / 图块种类 / 平面立面剖面等设置多层文件夹,不限量地批量导入图块,随时随地插入输出图块,真正做到”图纸未到,图库先行”
  • 快捷键:AA

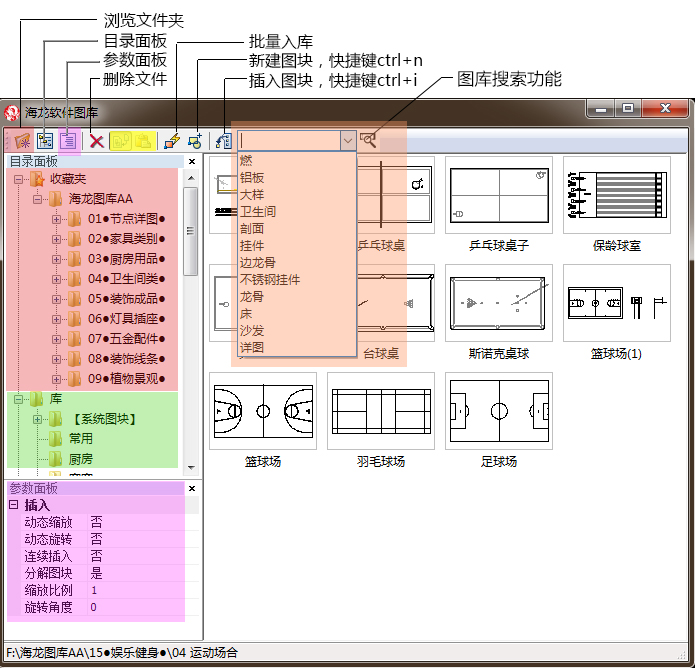

以上面色块来区分讲解:

* 橙色色块:图库图块搜索(海龙V6新版爆炸级别功能,以后找图块不要太容易 ~ so easy! )

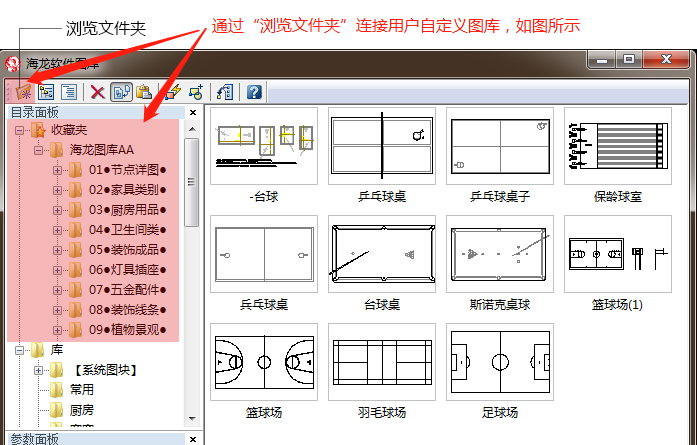

  • 红色色块:浏览文件夹(根据路径导入用户自定义图库,例如上图“海龙图库AA”,须用户自行导入)
  • 绿色色块:库,海龙安装后的默认图库。路径“海龙安装包/sys/图库”(注意:JJJ家具布置命令调用的图块,如果用户想增加布置样式就调整这里)****
  • 紫色色块:参数面板,控制插入图块时,图块的状态(“分解图块”建议设置为“是”,否则出来的图块是炸开散的,如果是动态块就不能动态延伸了)

三、海龙系统图库说明

海龙安装成功后,AA跳出图库面板,里面是“库”默认的简易图库。用户可自行增删。

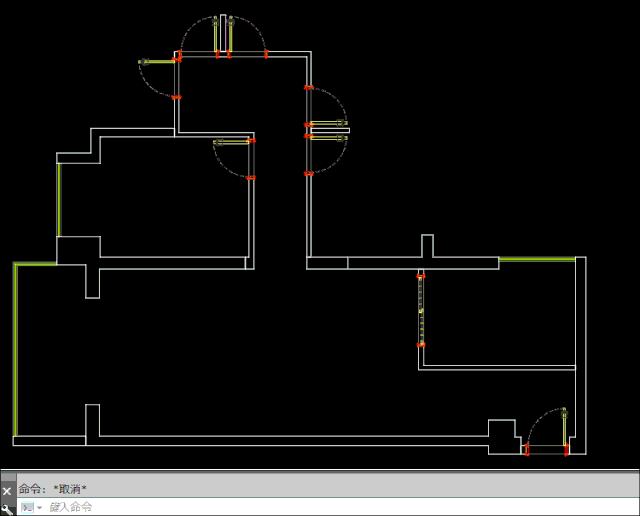

01.【系统图块】:海龙其他功能须用到的图块的文件夹,JJJ“整体家具洁具平面布置”功能如果想按照自己要求布置的话,可以替换此处图块,如下图:

(增加系统块,参照AA样式先摆好增加的块的角度,才建块,定块基点和块名称,最后增加到AA里面)

02.默认图库的安装目录:

图库所在目录:海龙软件v3.2\Sys\图库,且支持AA图库页面改一个“帅呆了的图库名称”

四、如何量身定制用户图库

定制用户图库,可以支持多层文件夹,可以无限量分项(用户可打造成为自己的最强图库,无需和安装包锁定,插入文件夹即可)

五、批量建块/改块名,批量导入图库

行业里面火热的图库之所以流行,除了图块好看之外还有严格的要求。好马配好鞍,那海龙的图块的制作以及批量插入也是有技巧的,下面树哥来教大家怎么操作做出完美的图库,以4个沙发制作为例:

01.炸开不规范图块,调整内部调整图层及颜色特性:

轮廓线(0层/颜色随层ByLayer)细线((0层/颜色细线层固定色)

解释:如此操作,则建块后,图块可以轻松换层,轮廓线随图层变,而细线不变

02.建块及改块名:

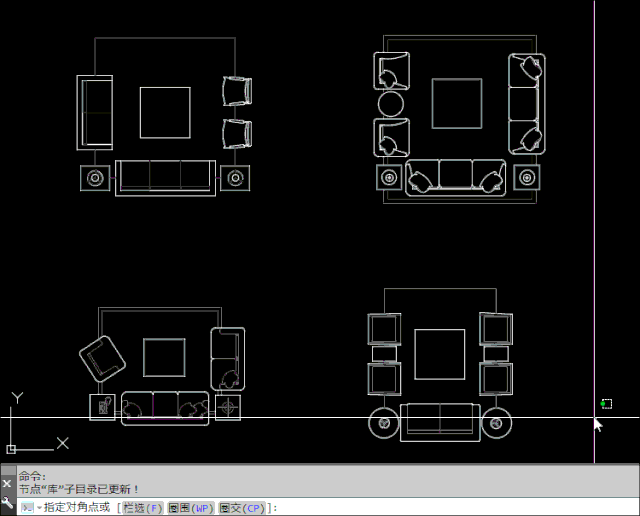

批量建块:输入b→空格→看下方提示输入f 切换至“分批组块”→将N多个沙发选中后空格→完成

批量改名:输入abb→前缀改为“沙发_”→ 起始序号为“0”→ 勾选删除原有图块名→ 选取全部块→ 确定→ 完成。另外改块基点命令为AB,操作如下图:

03.批量导入

  • 法一:可以自己新建文件夹,然后浏览文件夹,最后再如下图批量入库
  • 法二,AA图库“库”直接“浏览文件夹”,新建文件夹后刷新显示,最后再如下图批量入库
  • 六、生成预览

如果有些图块显示黑块看不见,选中图块重做预览(可批量选中一起重做预览)

七、插入图块及删除图块

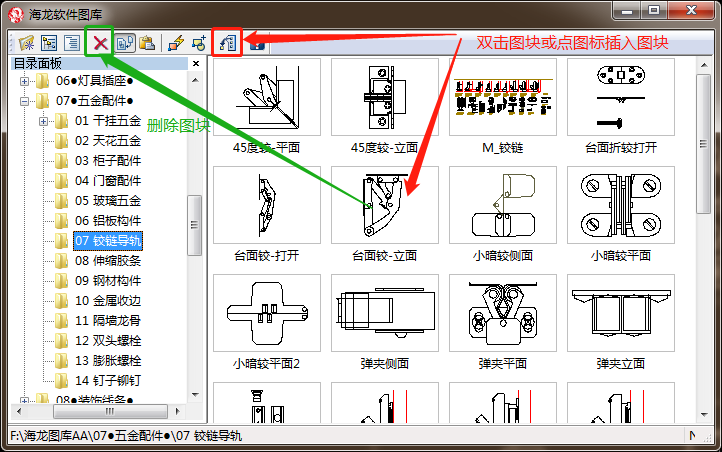

插入图块:双击图块即可插入图块,或者点击面板上“插入图块”按钮

删除图块:点击面板上“删除文件”按钮,或者进入路径批量删除出来图库页面刷新,如下图:

八、如何备份图库

01.备份系统图库:绿色色块,其他海龙命令引用图块,例如jjj,可右键“浏览文件夹”找到路径

02.备份用户图库:更新版本后直接路径导入即可,可右键“浏览文件夹”找到路径备份

九、如何修改AA预览图大小/间隔《V3.2版本以上新功能》

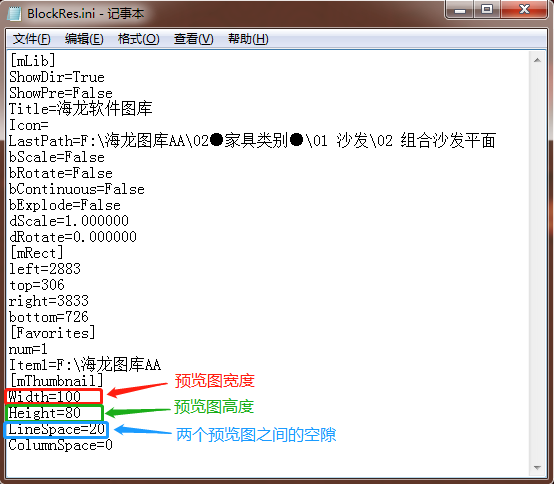

打开海龙图库系统目录中“海龙软件\Sys\图库”的“BlockRes.ini”参数如下设置:

(建议先关闭CAD,“BlockRes.ini”改好参数后,保存关闭。再打开CAD,AA即可)

图库的收集和整理非常重要,以上展示的咖啡树图库各种截图,是树哥融入了国标/金螳螂/峰和图库/浙江省国标节点/HBA等知名公司的图块及剖面节点汇聚而成。总之,想要制图事半功倍,AA的用户图库必须粮弹充足,等到项目到来相当于是节省了很多时间。
