命令：LE
功能：引线和材料标注箭头
只要去过2~3家以上的设计公司工作的你，可发现他们的施工图制度规范均有所差异，大到排版布局/图面形式，小到一个标注/引线箭头，咱们都可以看到百花齐放的感觉。我们都知道建筑规范是统一的，室内装饰的规范却款式众多。
今天我们来聊一下海龙的：引线箭头。

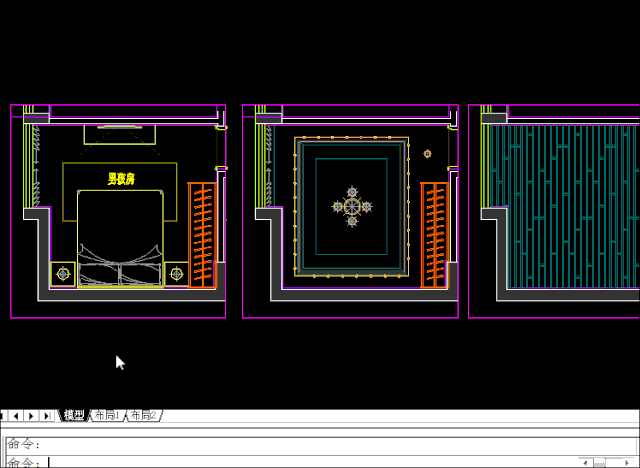

如上图，引线箭头可快速明确咱们的表示区域，除了上图的箭头款式上，还有的是圆锥形，有的是实心原点，我们怎么来自定义箭头呢？
海龙自定义引线箭头
打开尺寸箭头放置的CAD文件：

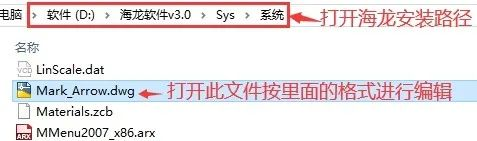

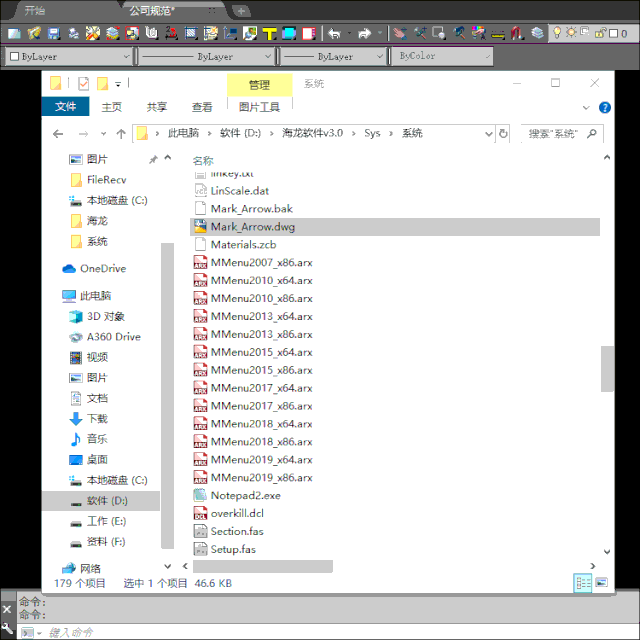

D:\海龙软件v3.0\Sys\系统→找到并打开 Mark_Arrow.dwg 文件（注：尺寸标注箭头修改也是在此文件调整）
编辑操作流程：
拷贝/写入自己的箭头图元→设置到0图层随层→b命令建块→ab命令修改图块基点以及图块名称→保存文件并关闭→编辑好后可在ssy命令的尺寸箭头里面找到自己编辑的箭头图→确定→使用dd材料标注命令测试一下
如下图
多样化箭头就这样愉快的制作好了，你们也试试吧，比如：把箭头改成一朵花……
