命令：ML
功能：图纸目录
记忆：“目录”拼音首字母
图纸目录
CAD图纸目录编排，不再需要人工“”复制粘贴“”的传统模式了，用海龙一键就可以搞定：
字体/颜色/图层，表格行距/列宽均自定义
⬇⬇⬇按需浏览,重点标星★
一、ML目录界面参数说明介绍★
二、ML目录实操演练（最常用）★★★
三、ML目录多文件操作方式★★
操作细则
一、ML目录界面参数说明介绍
装饰图纸，目录一般包含：
序号、图号、图纸名称、比例、图幅等

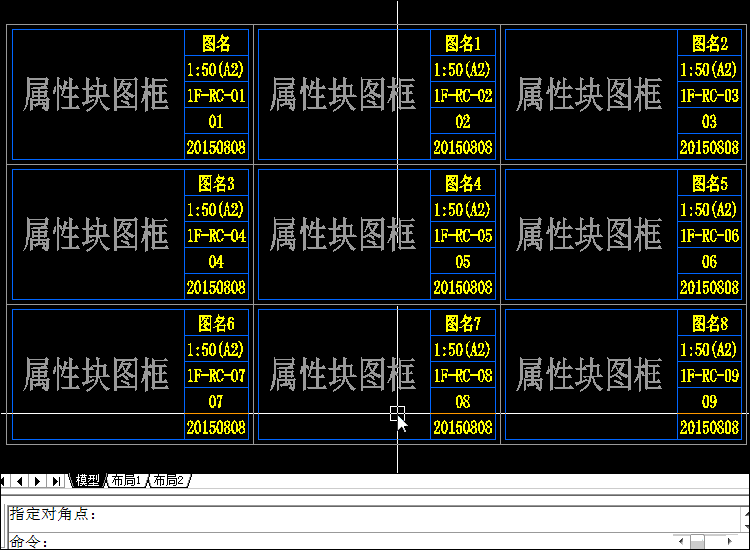

注意：ML选取的对象必须是属性图块。通过读取属性标记值生成目录、

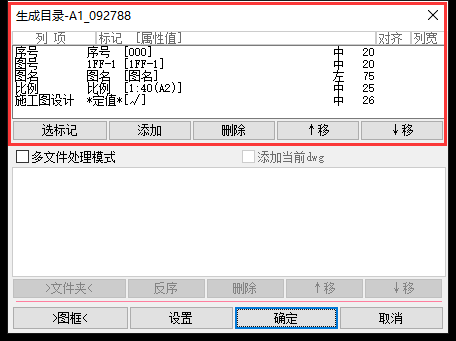

1.如图示：生成目录
（A1_092788为属性块名称）
（简言之，列项就是按照你的标准排目录）

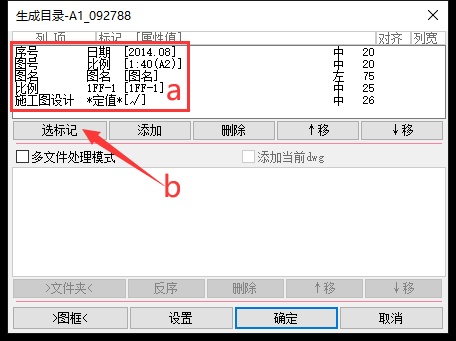

2.列项修改说明
如图双击 a 或b可对列项进行编辑或修改:
标记值：在属性块中找到对应列项的属性值
（标记值在制作属性块时已确定）

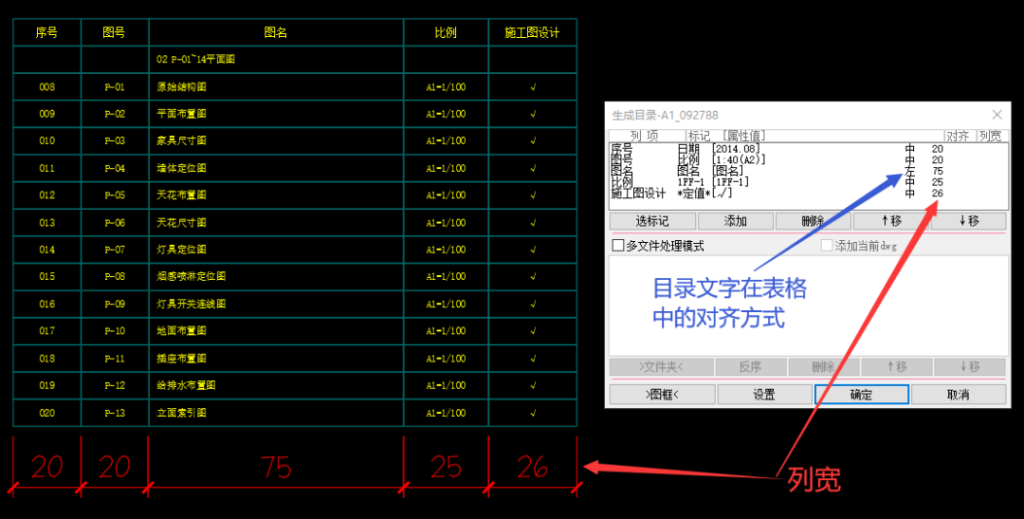

对齐：目录文字在表格中的对齐方式
列宽：目录表格的的宽度（为布局1:1距离，根据你的目录设置）
定值：固定值，说明此处的标记值为固定项，如下图：
例如ML设置如下，也表格距离对应如下：
因为有些公司图框表达的内容不一定是在图框读取，我们就会需要产生额外的工作量，定值可以帮我们解决这个困扰，如下图示：
操作说明：例如我增加一个列项，定值为AAAA的参数
ML命令→选择属性图框→添加→双击添加的列项进去修改→列项改为→确定→检查数据→确定→输出CAD

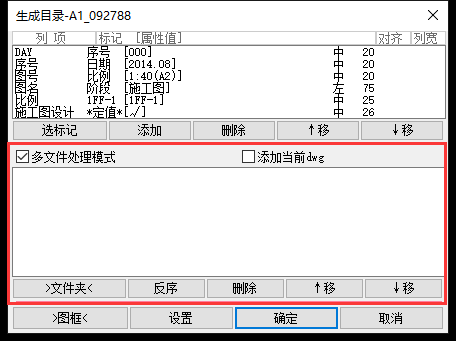

3.✔多文件处理模式：一次性生成图纸目录
文件夹：添加目录文件
[warning] * 反序：文件顺序反向排序
- 删除：删除选择的文件
- ↑移：把文件往上移动
- ↓移：把文件往下移动

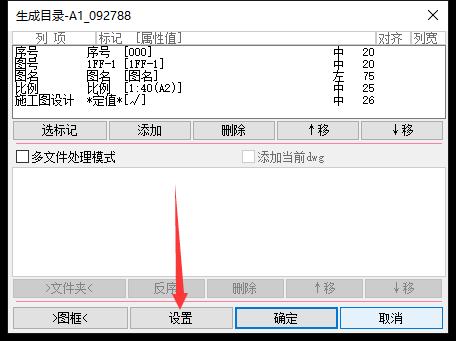

4.设置

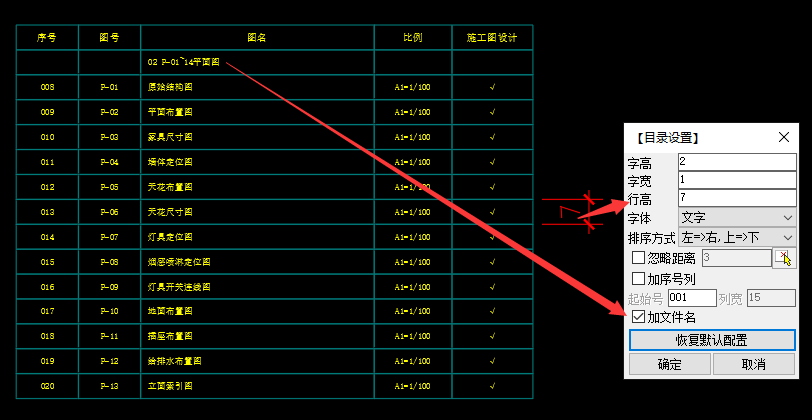

说明：设置好文字行高行宽等，出来的目录就是自己公司需要的目录参数。直接套入自己公司的目录表省心省时省力
二、ML目录实操演练（最常用）

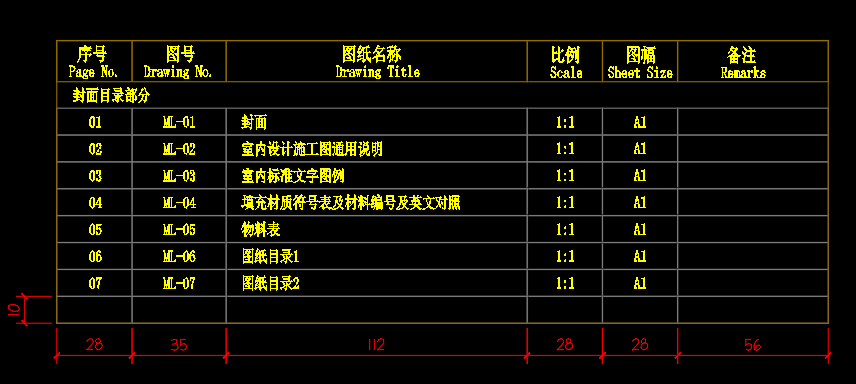

如下图为公司的图纸目录表格（以自己公司规范为准）
字高：4.2
字宽：0.8
行高：10

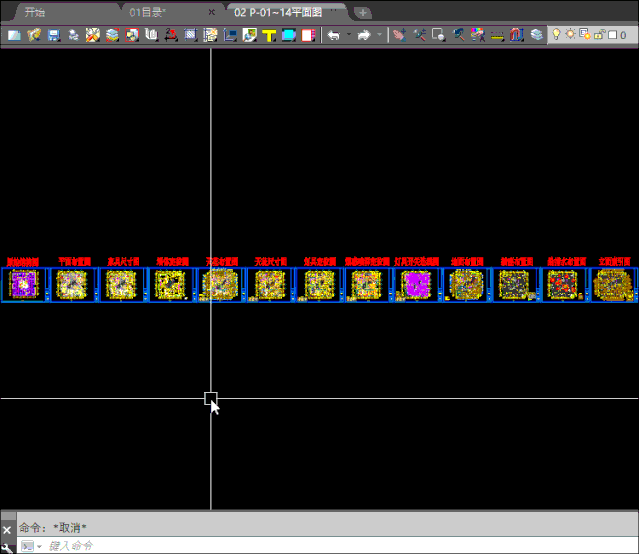

如下图动图演示
1、先设置字高，字宽，行高参数
2、接着设置列项参数
序号列宽：28
图号列宽：35
图纸名称列宽：112
比例列宽：28
图幅列宽：28
备注列宽:56
3、把ML设置好的目录拷贝到目录文件表格并整理一下
三、ML目录多文件操作方式
说明：多的文件的图框须是同一个同名图框（因ML通过读取一个属性块出目录）

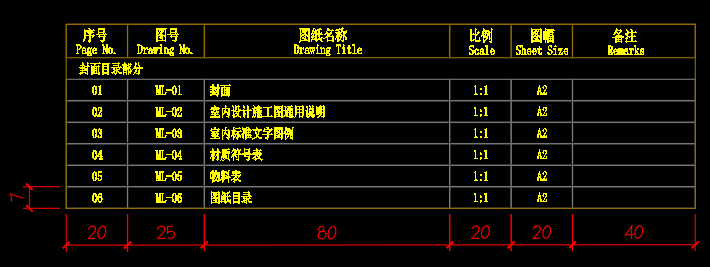

如下图以一套家装A2的图纸目录为例演示操作（家装比较方便演示）
字高：3
字宽：0.8
行高：7

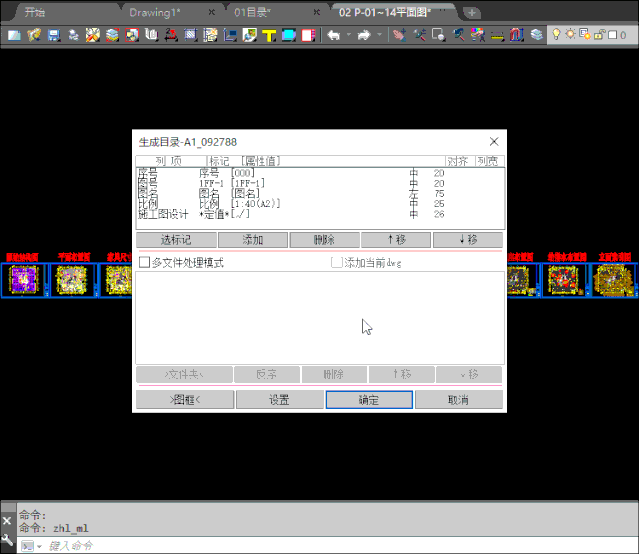

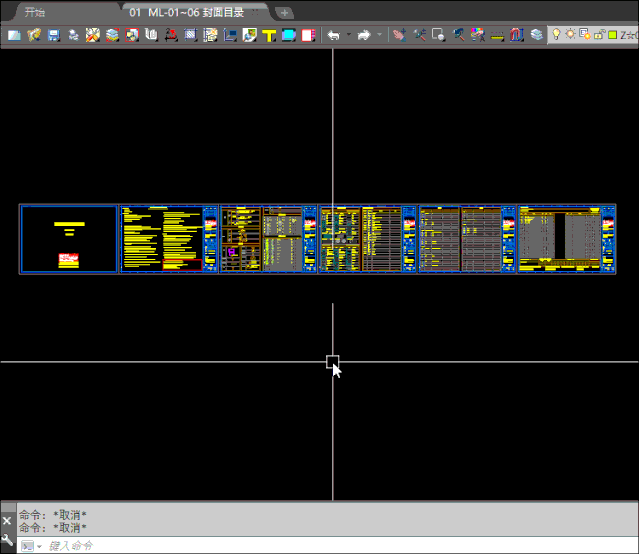

如下图动图演示
1、先设置字高，字宽，行高，列项，列宽等参数（以自己公司规范为准）
2、✔多文件处理模式 ✔添加当前dwg
并点击确定出目录
3、把ML出来的目录拷贝到自己公司的目录文件表格并整理一下
详细视频教程可以群文件搜索 ml，或者联系树哥提问。
