BLM-图号序号

根据公司的规定,设置图名和图号的标准样式

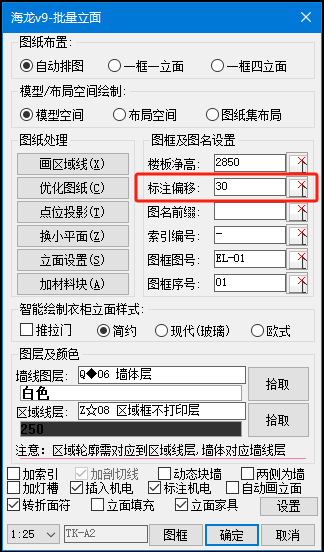

输入BLM→设置生成立面需要的“图框参数”

图文教程

点击按钮 切换教程​

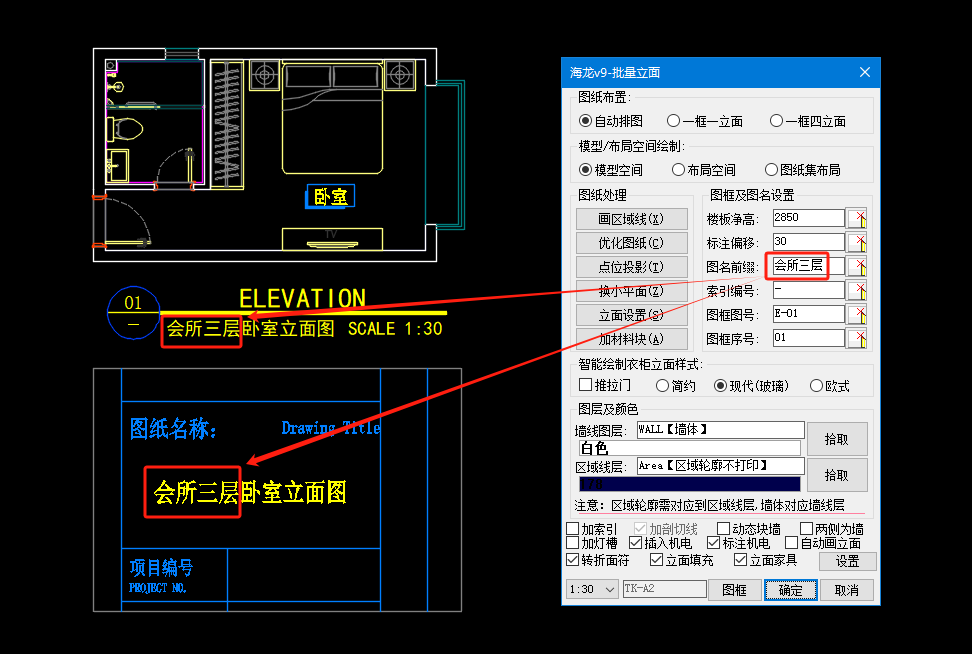

图纸名称前缀

对于绘制图纸中存在“大区域”或者“楼层”需要特殊强调的地方,可以采用图纸名称前缀,让表达更精准

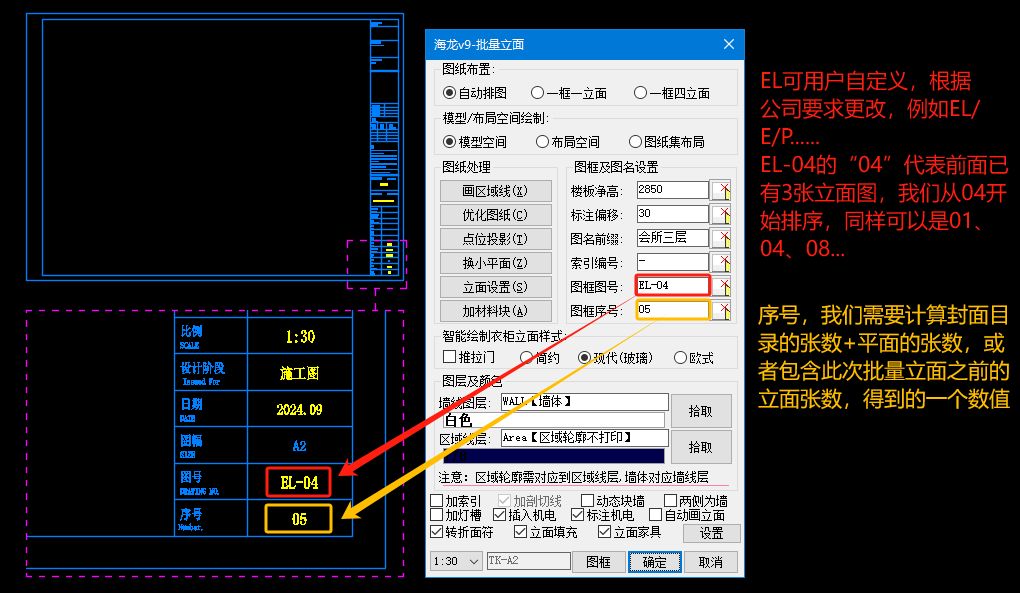

图名+序号

代表此次批量立面的区域空间的立面图的图名和图号,从什么图号张数开始,还有序号张数开始

图号:常规标识为E-01/EL-01;如果有N张立面图排前面,那此处就是N+1

序号:如果算上封面目录的张数N和平面张数M,那此处就是填写N+M

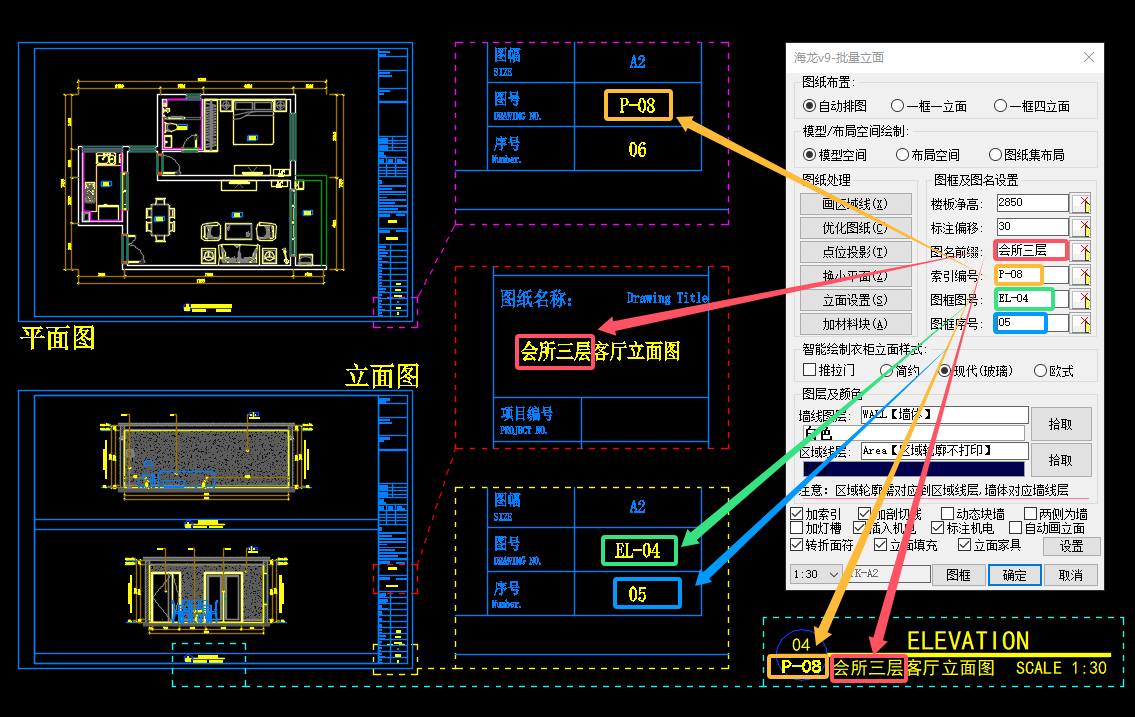

平立面双向智能索引

非常强大的功能,智能给“平面索引图”的立面索引图名,和立面图中的“图号”以及每张立面“图名”双向索引起来

智能双向关联,无需一张张人工核对,后期可以快速的找到对应的平立面图纸

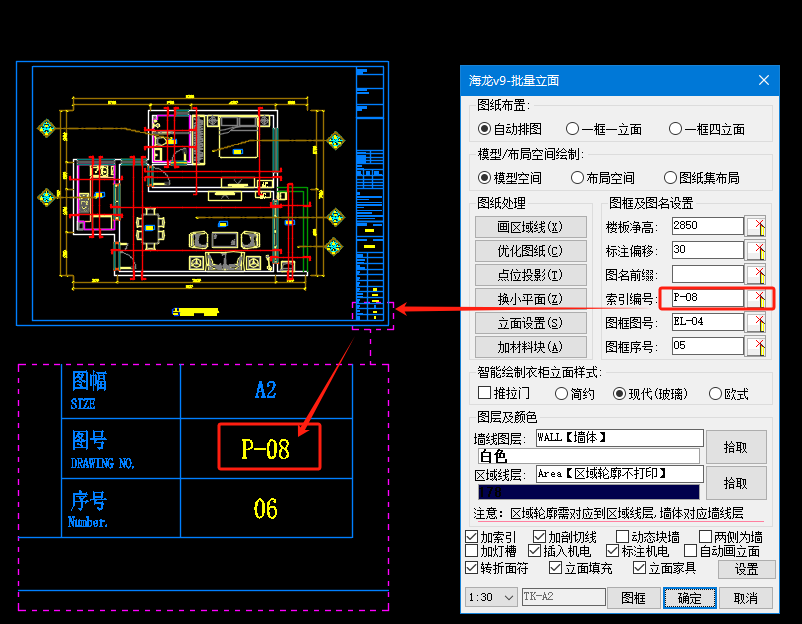

如下图,我们只需要再BLM输入“索引编号”数值,海龙将智能为你实现“双向索引”

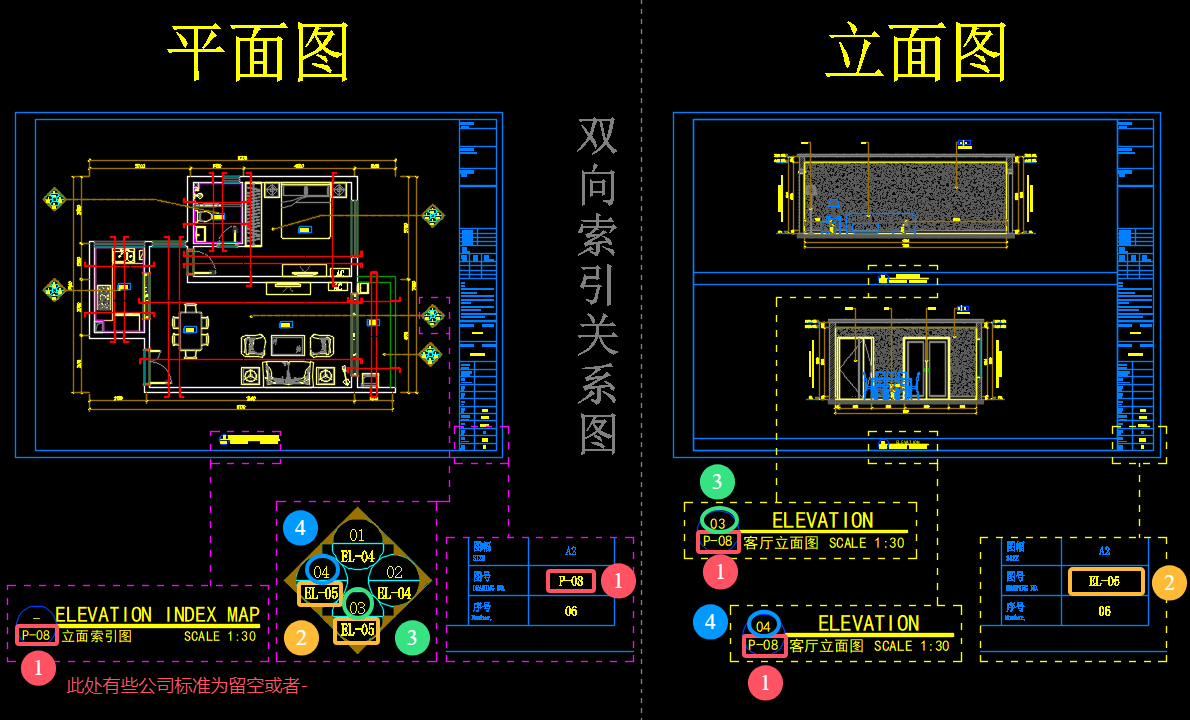

平面图和立面图的双向索引图对照关系图

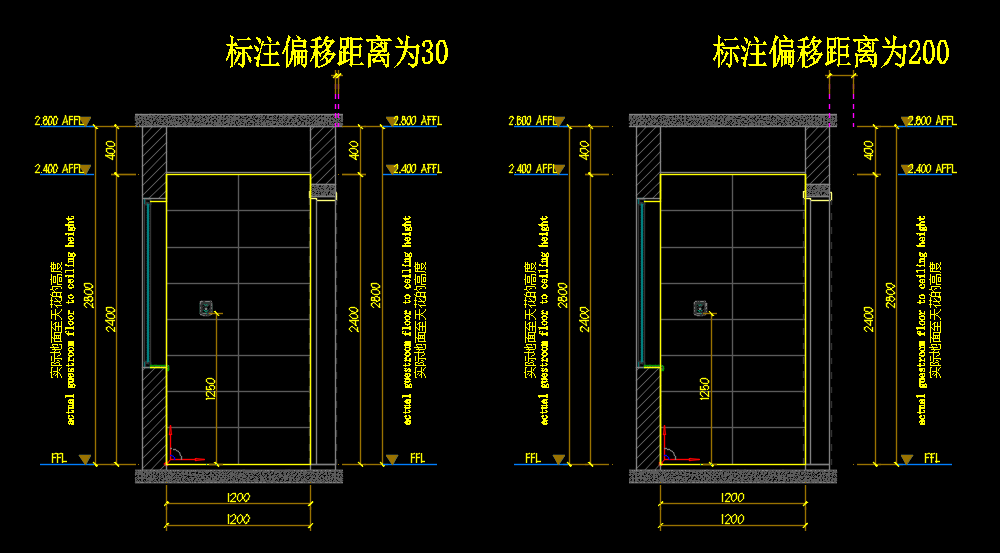

标注偏移

为满足部分公司的细节要求,我们开放了立面标注生成的“横向离墙距离

用户们可以根据要求和审美自定义
