酒柜背景墙立面画法

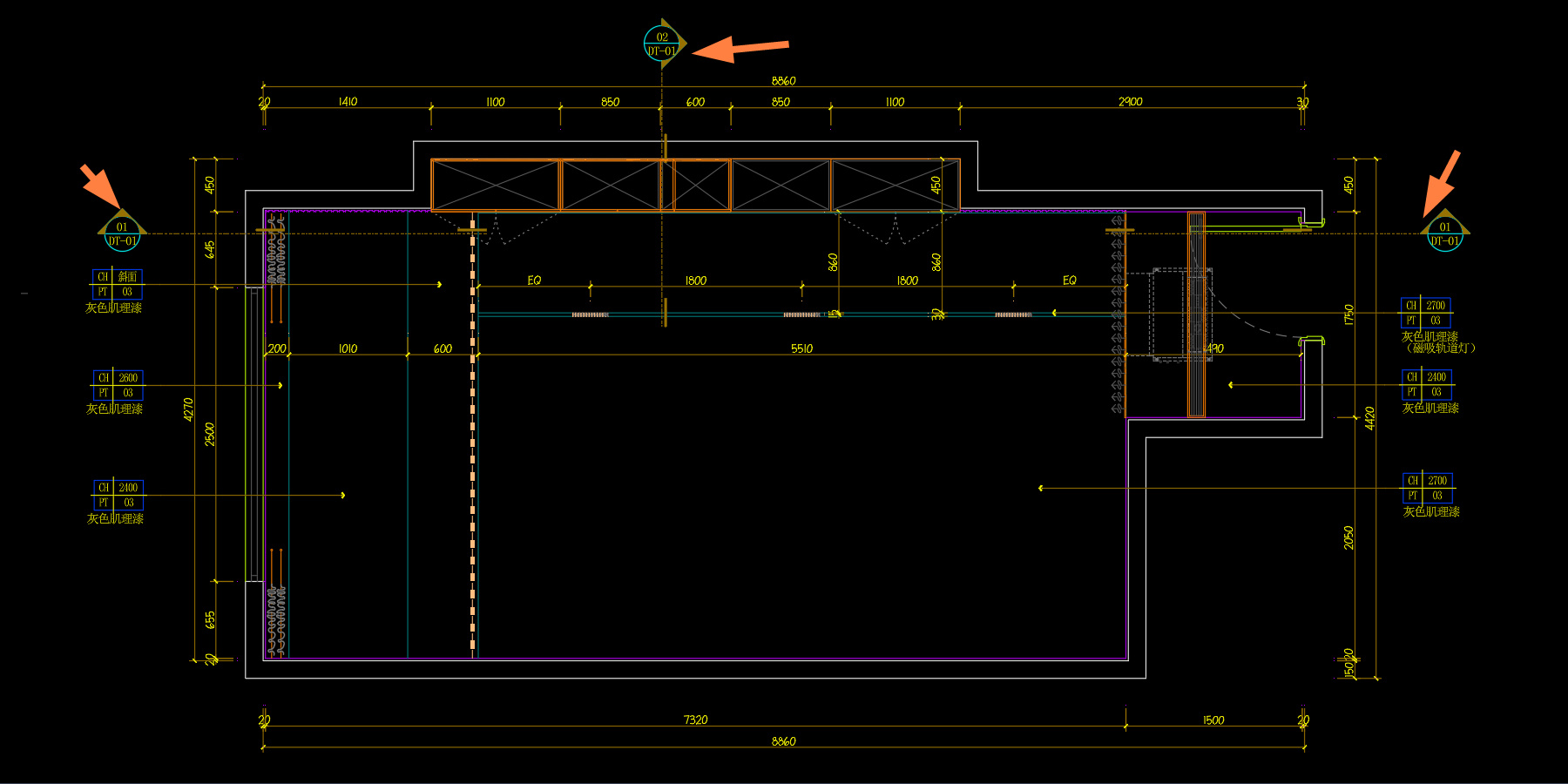

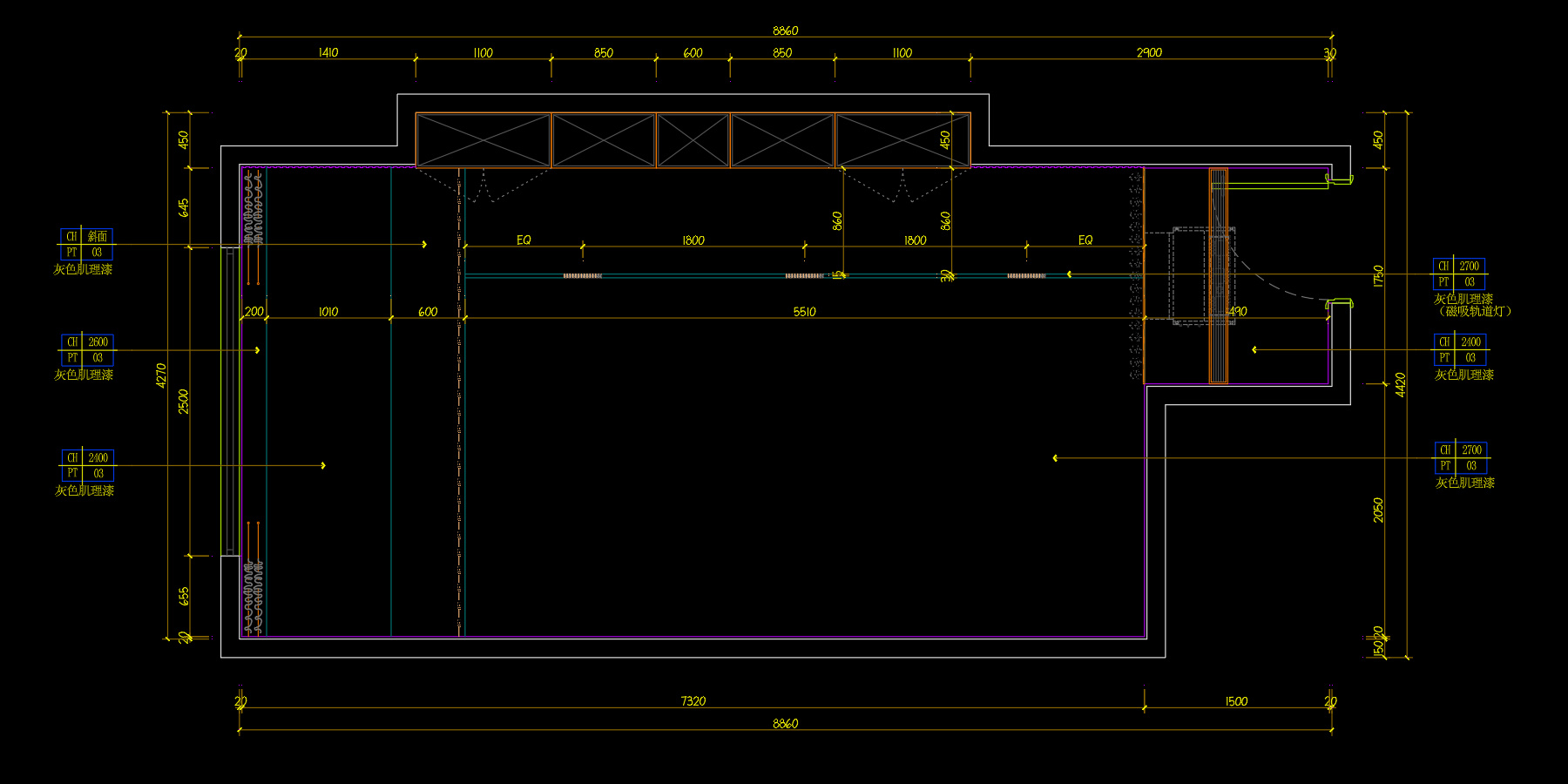

01.酒柜平面天花图绘制

章节要点

绘制墙体XQ
绘制完成面WCC
绘制门窗MM
平面柜子GZZ(门页)
完成面细化
窗帘平面CLPM
生成标注DA
暗藏灯带EDD
插入灯具BD
灯具定位DG
等分EQ

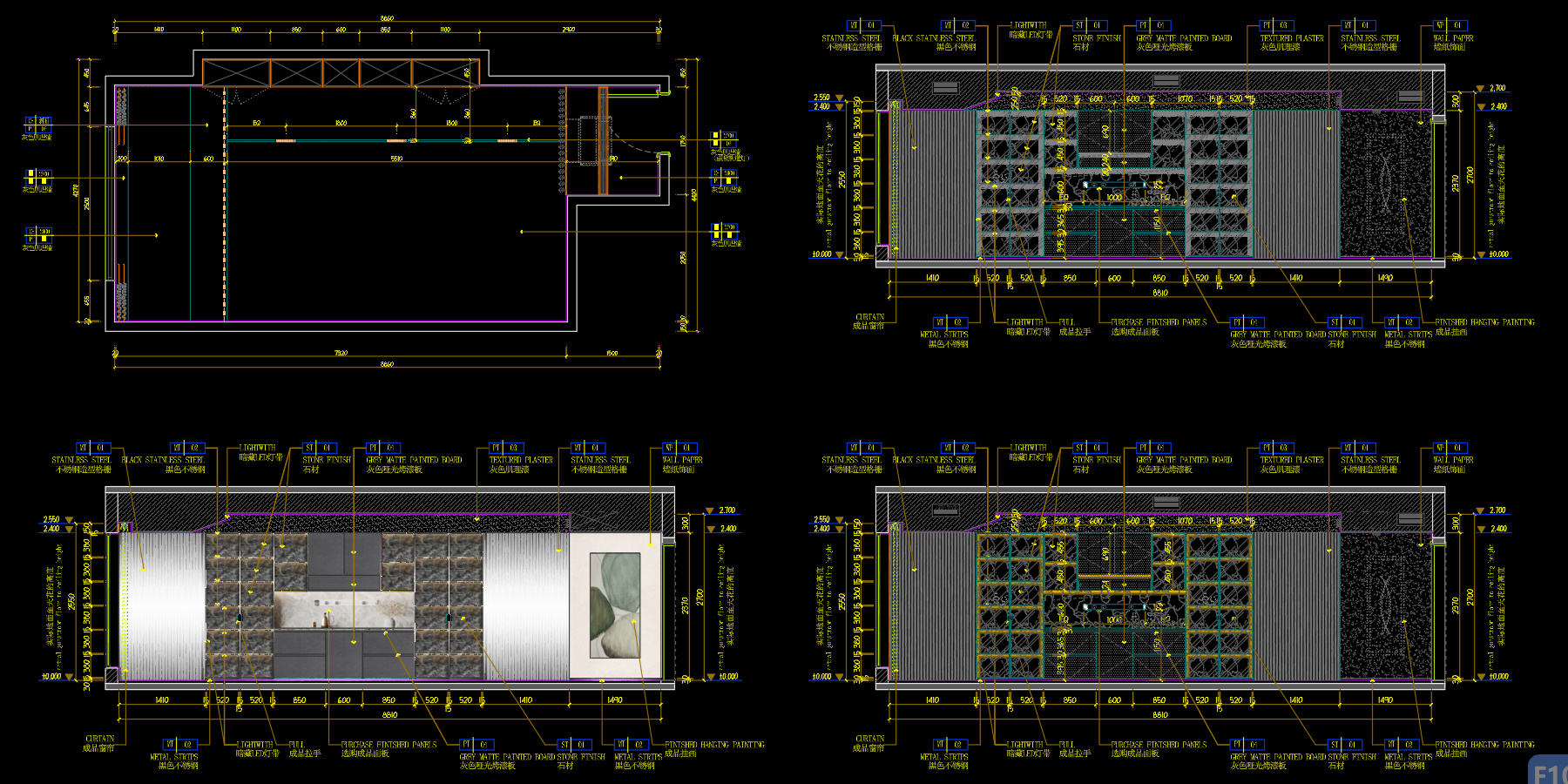

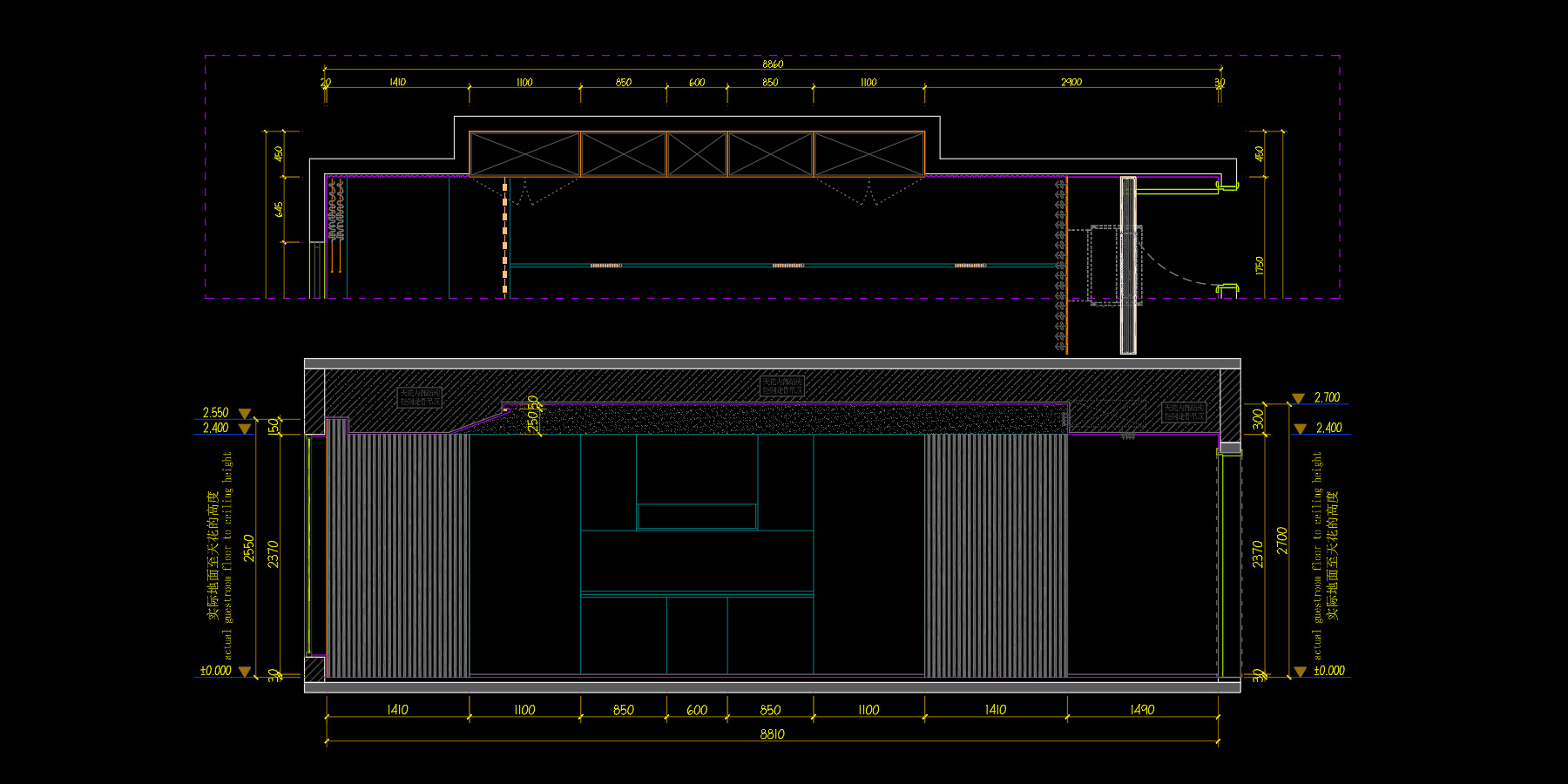

02.立面图框架绘制

章节要点

生成立面框架LM，一框四图立面比例采用1：40（输入空间长度/高度/吊顶）
平面图建块
LED图例EDD
空调剖面KT
插入图库AA
选线天花剖面TGG
插入填充TC
块内提取CCC
选线看线SF
竖向辅助线XX
空间等分FF/C3

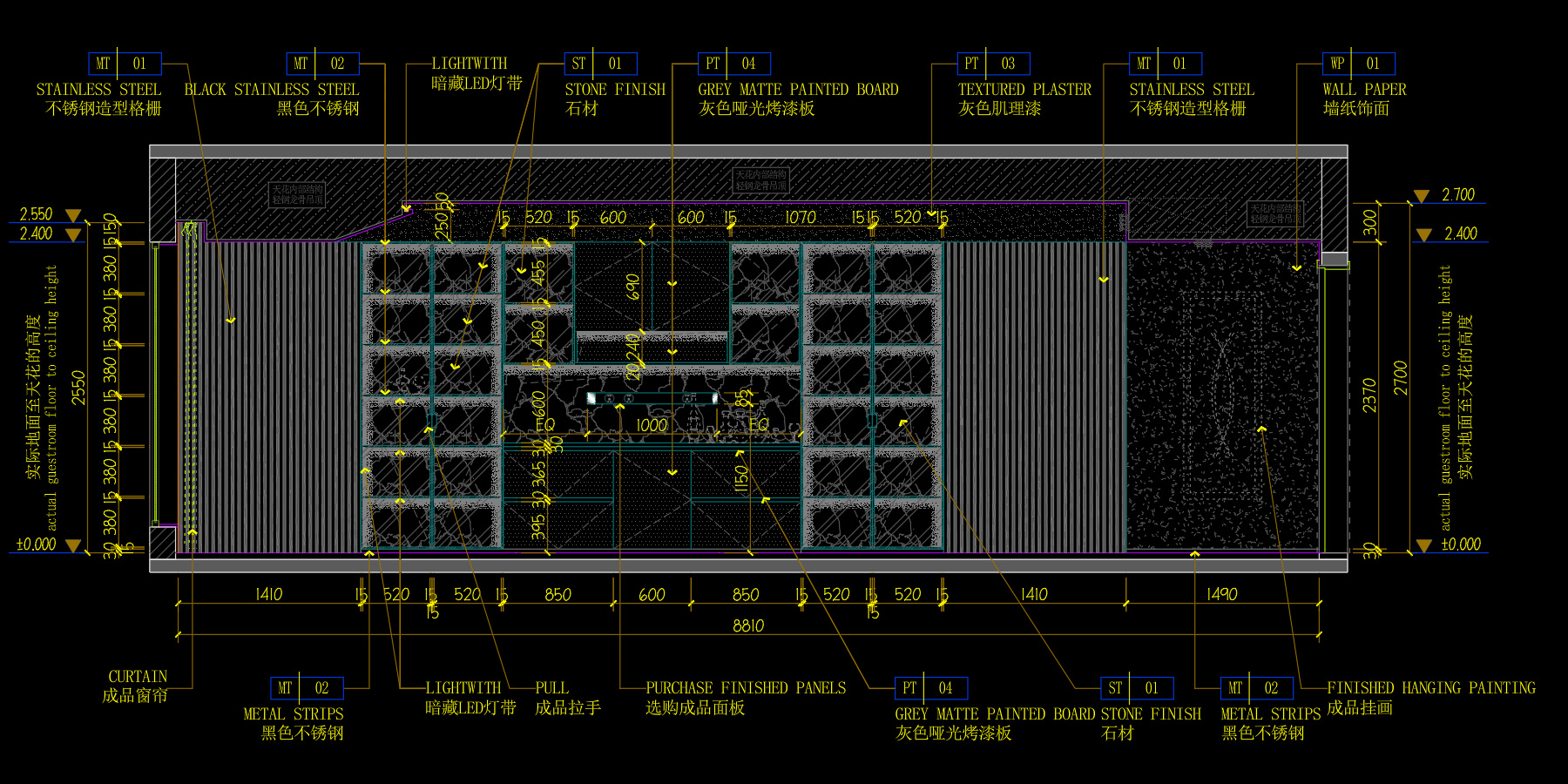

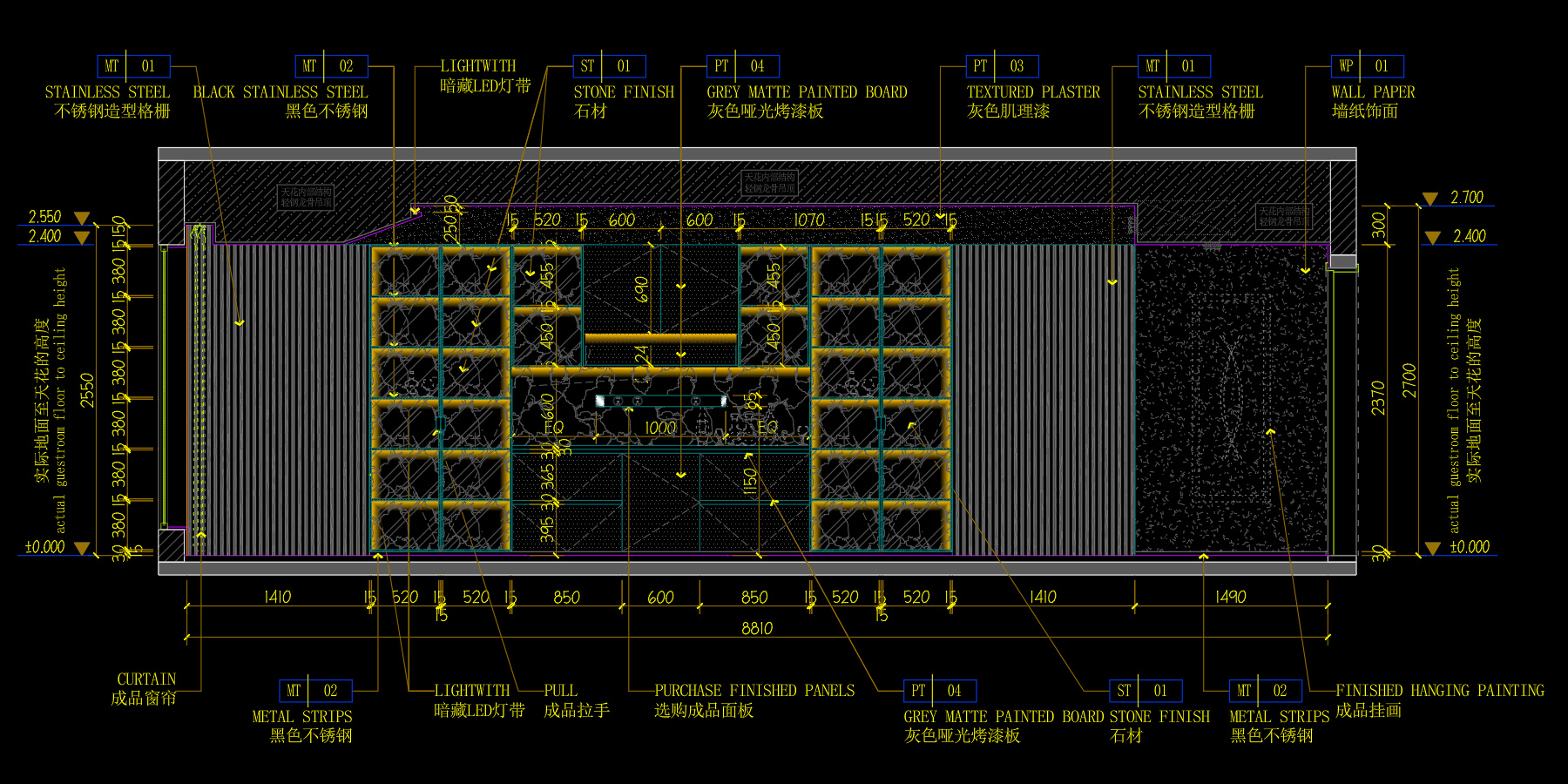

03.详细立面常规表达法（打印黑白版）

章节要点

创建边界BO/QQQ
45°连接线JJ
插入填充TC
空间等分FF/C3
金属填充JSM
灯光DGG
玻璃镜面填充JM
开启线KX
插入插座WE
材料标注DD
材料对齐DDS
对齐引线长度DS
增加引线点DDF

第二种灯光形式DGG

04.详细立面彩图表达法（概念方案版）

插入图片独创“高清”+“无需路径不丢失”

章节要点

立面彩图是正在研发功能，与其他软件贴图采用光栅图片贴图不一样，我们这个功能独创“高清”+“无需路径不丢失”，现在正在深度优化，将年底推出

视频中DDD命令为测试用，后期会改
渐变填充ZB
颜色选择SZ
暂时隐藏TT(命令空格两行恢复)

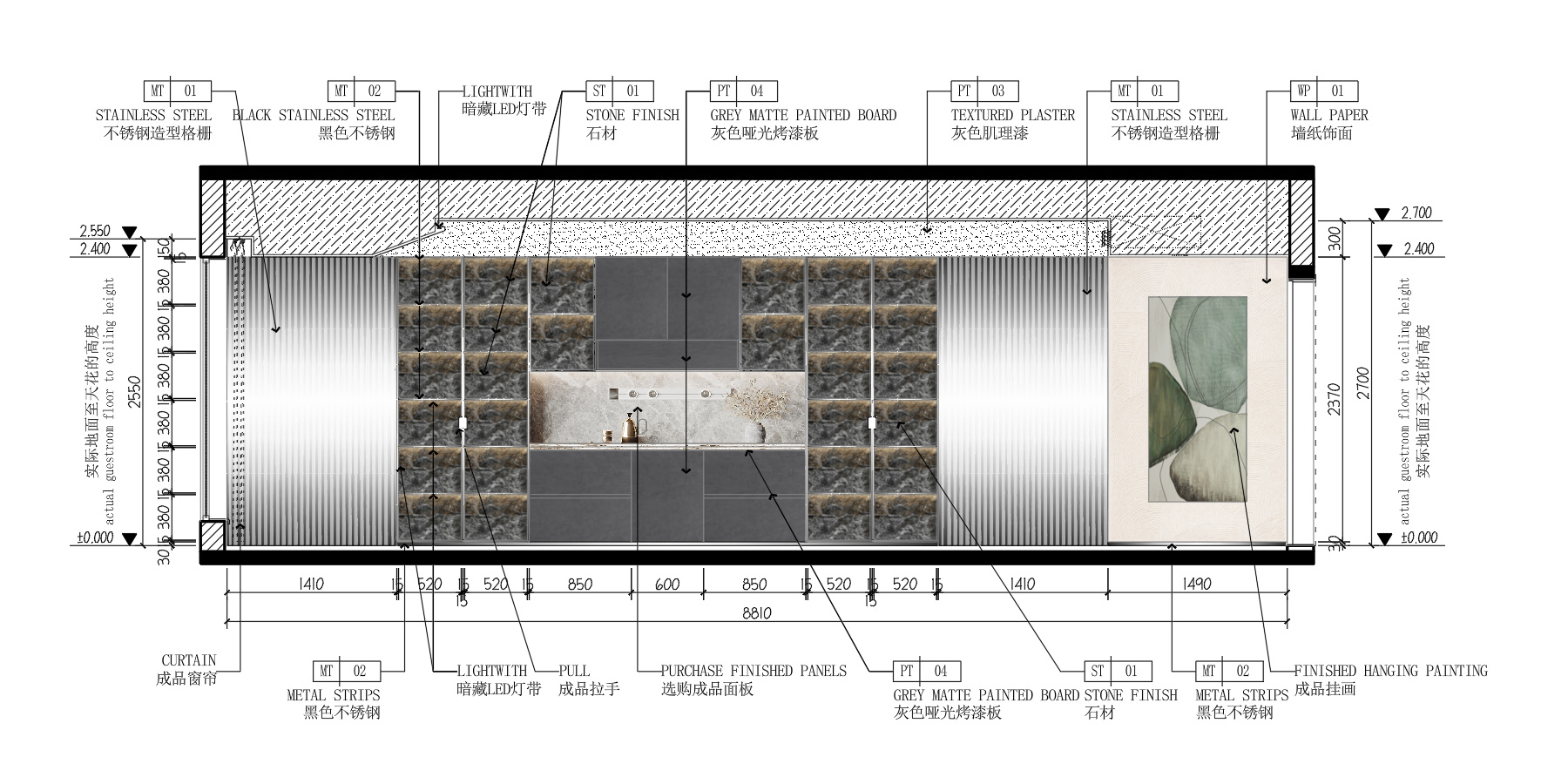

打印PDF后效果：

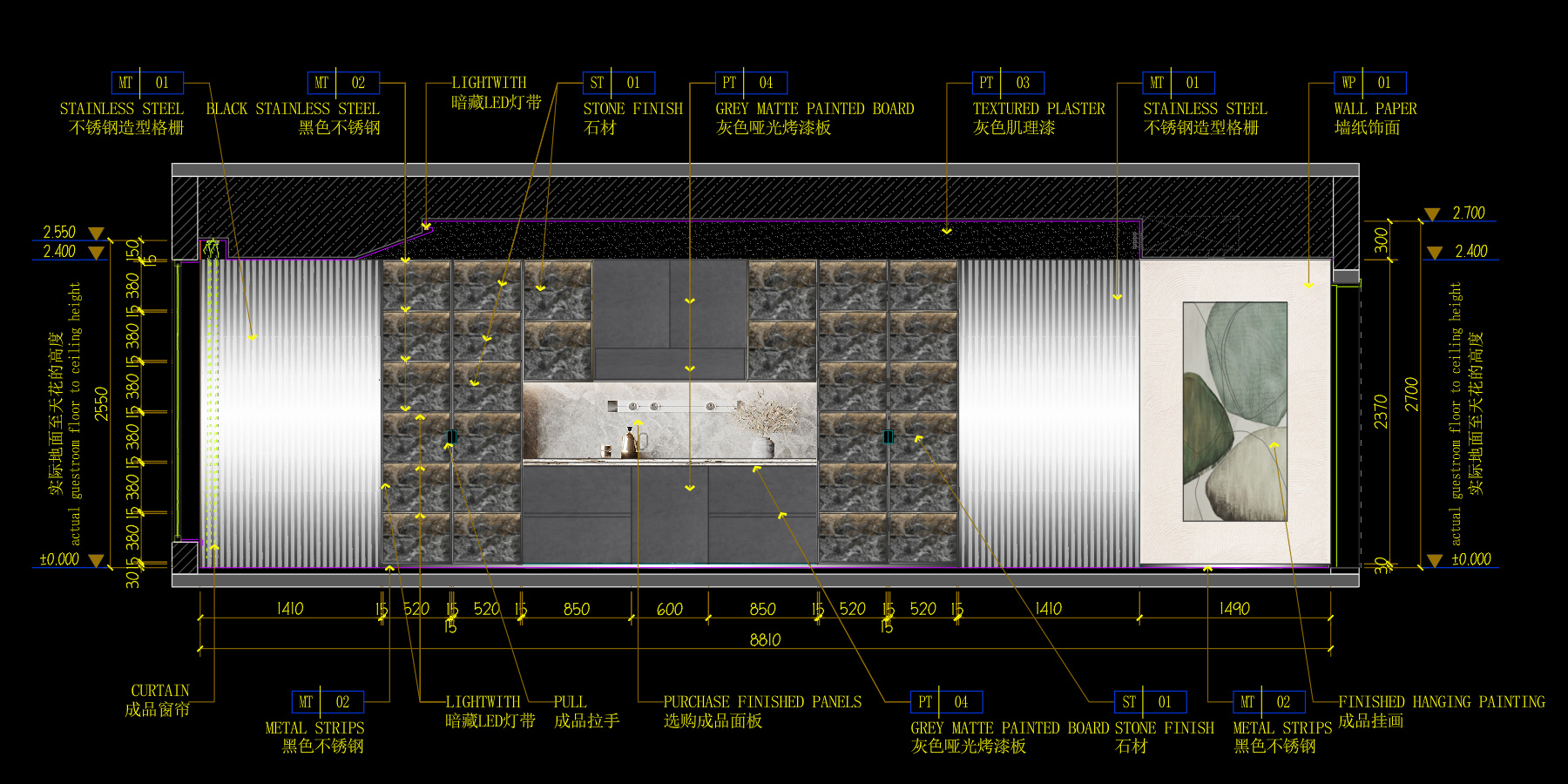

CAD界面预览效果：

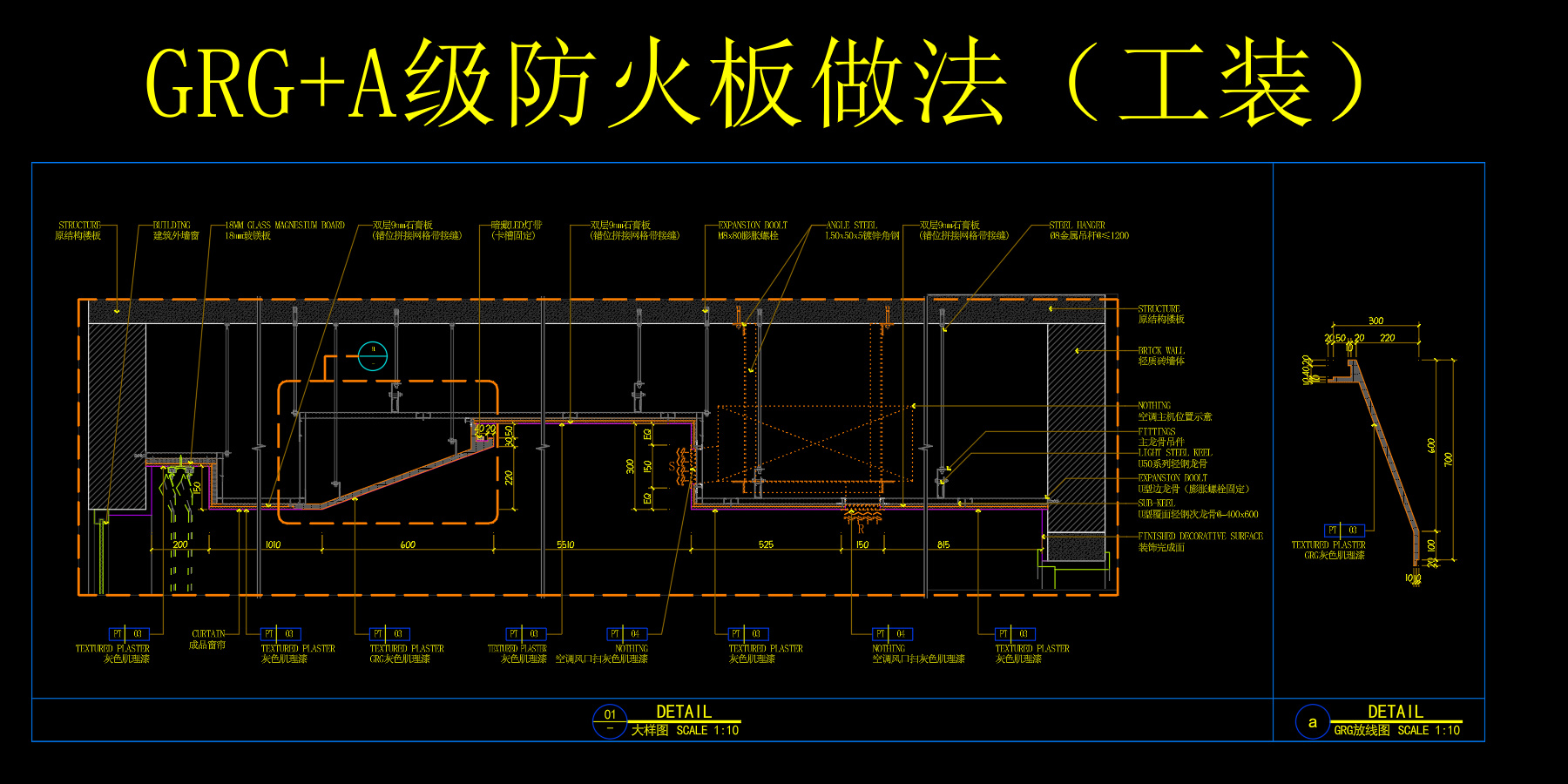

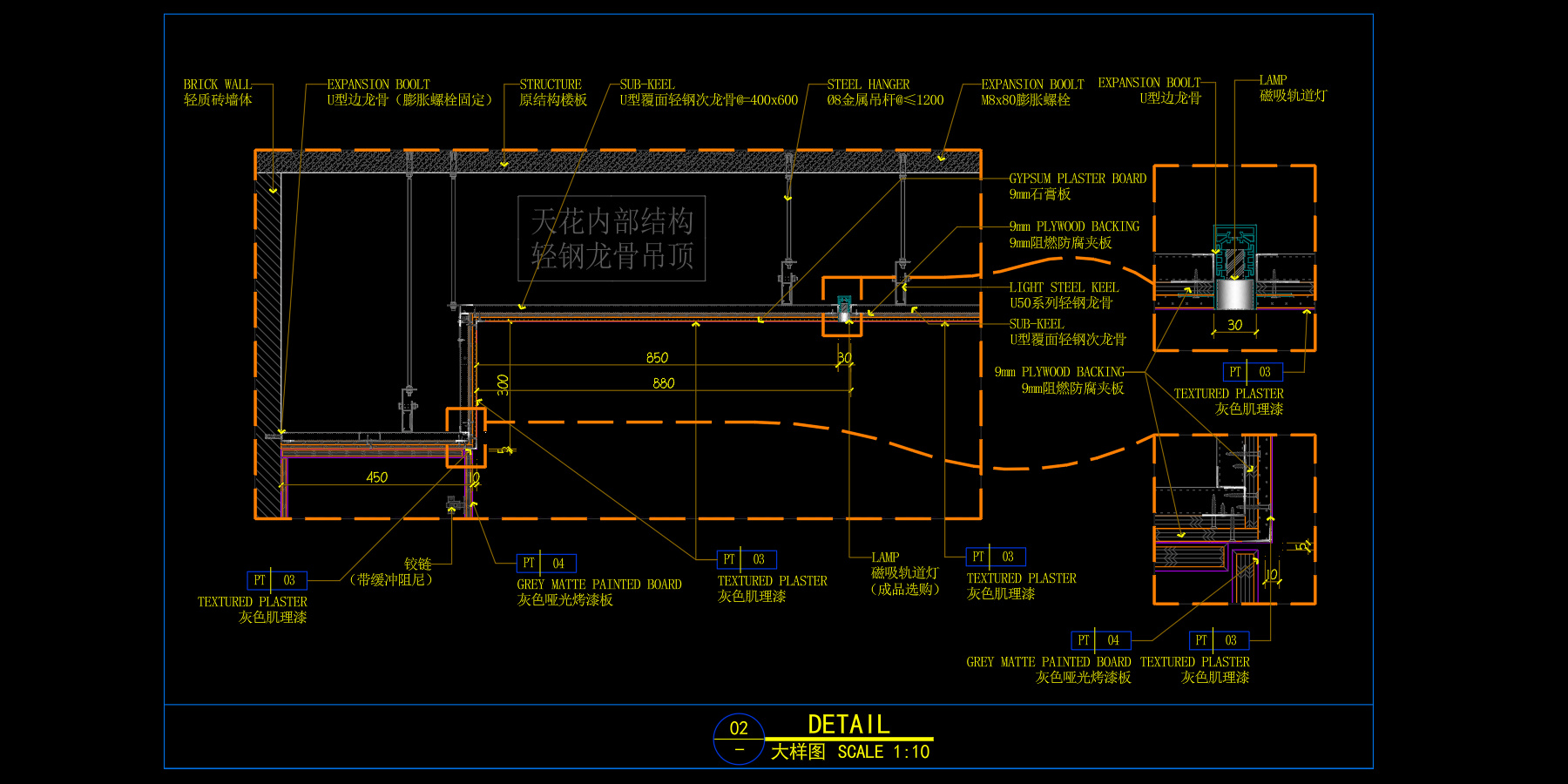

05.天花剖面（GRG定制+A级防火做法）

剖面01章节要点

剖切符号PP
图块裁剪XC
插入图库AA
天花剖面TGG
参照填充GH
图块遮罩WQ
多点夹板/石膏板JBB
LED灯带EDD
空调剖面KTT
垂直标注DC
系统图框TK1
图框分区KK
视口切割QG
材料标注DD
参照标注DDC
材料对齐DDZ/DDS
修改图名AF
刷文字一致AT

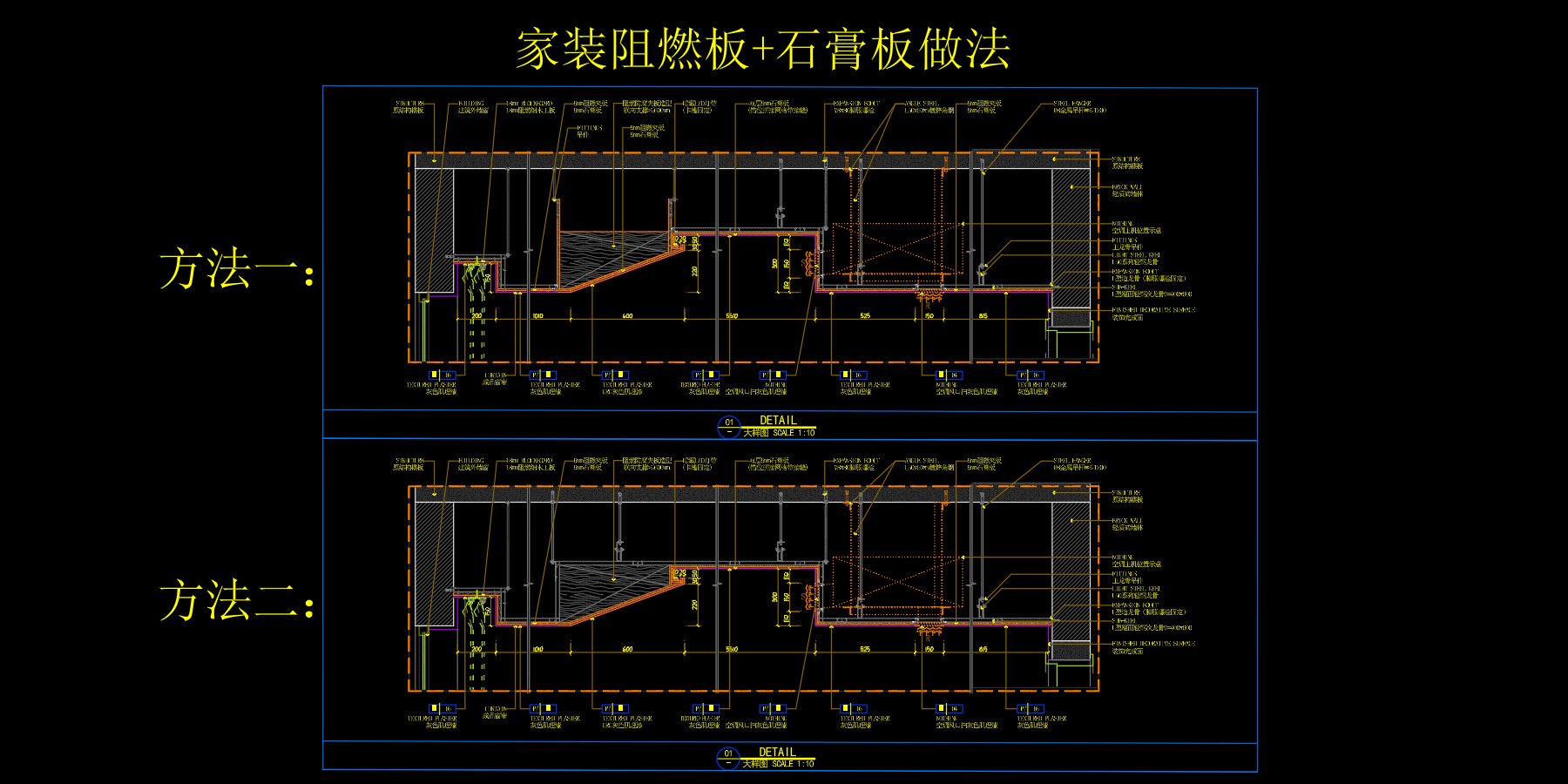

06.家装阻燃板+石膏板做法

章节要点

多点夹板/石膏板JBB
插入填充TC

07.天花剖面磁吸轨道灯

TGG一键剖面画法1

节点的绘制方法灵活多变，用户总结出适合自己的方法就可以

范围取图FWQT
墙体框架QT
看线快速天花剖面TGG
插入图库AA
柜子剖面GZ
垂直标注DC
文字标注DD

手搓集成画法2

这个是用一些基础命令集成绘制，灵活性更高，但绘图时间会稍多
