墙面尺寸QCC

功能：智能识别用户配置下的区域轮廓线图层，快速绘制墙面完成面尺寸图

01.视频讲解

章节要点

01 XXX

一、完成面定位图

在新建墙体图定位图后，由完成面构造的装饰面的二次定位在很多项目中也是需要的
海龙快捷键：QCC

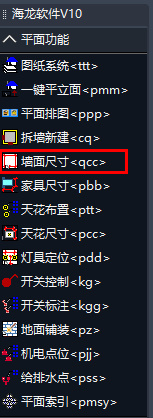

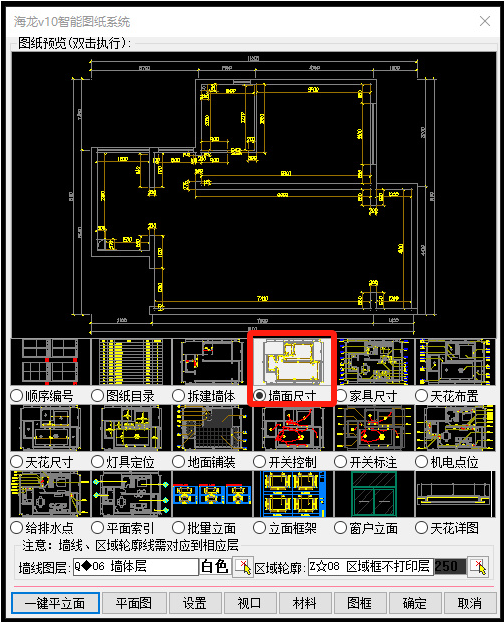

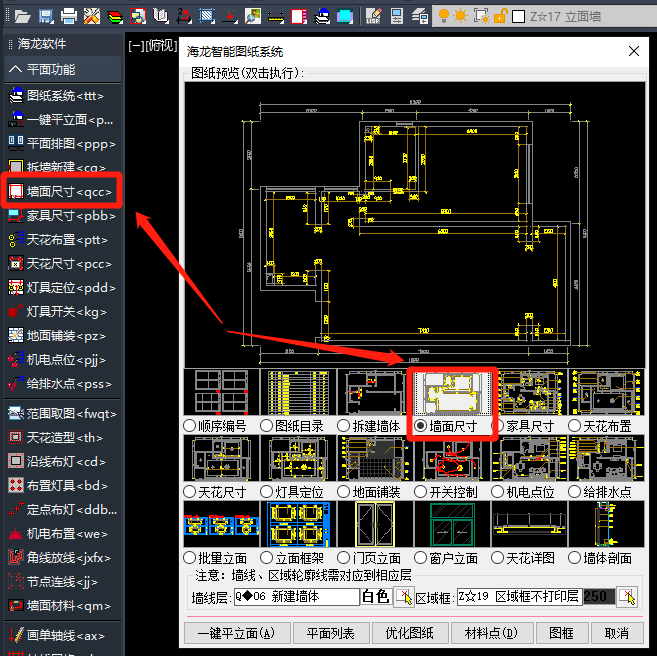

侧栏图标或者智能绘图系统TTT也可以调用

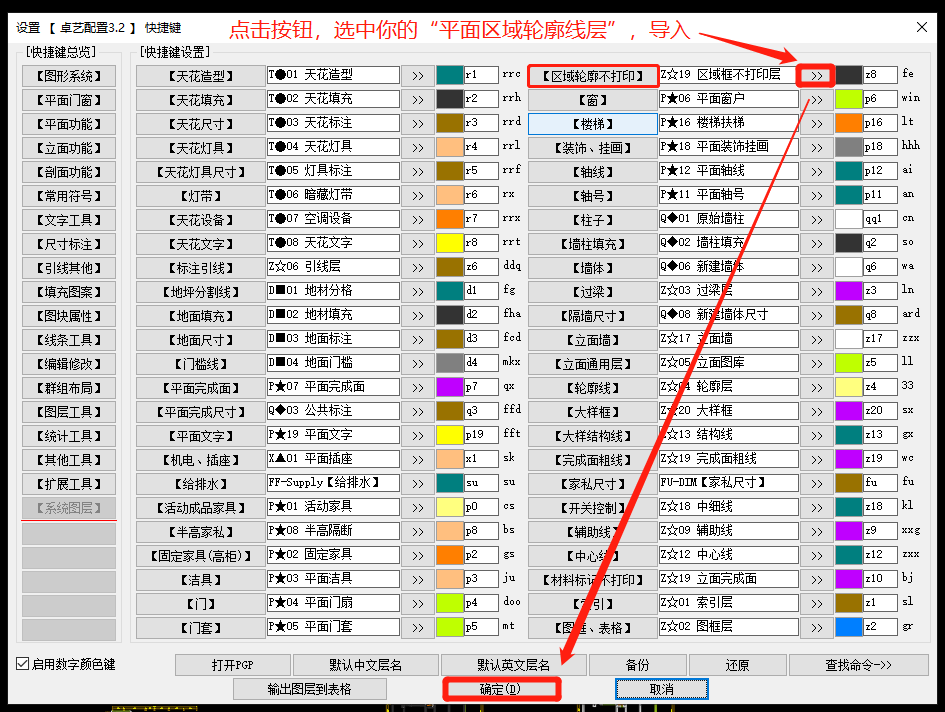

此功能仅要求：你的平面区域轮廓线层对应【区域轮廓不打印】系统层！点击进入“区域轮廓线”教学
如果不是，请输入Y,进行以下操作：

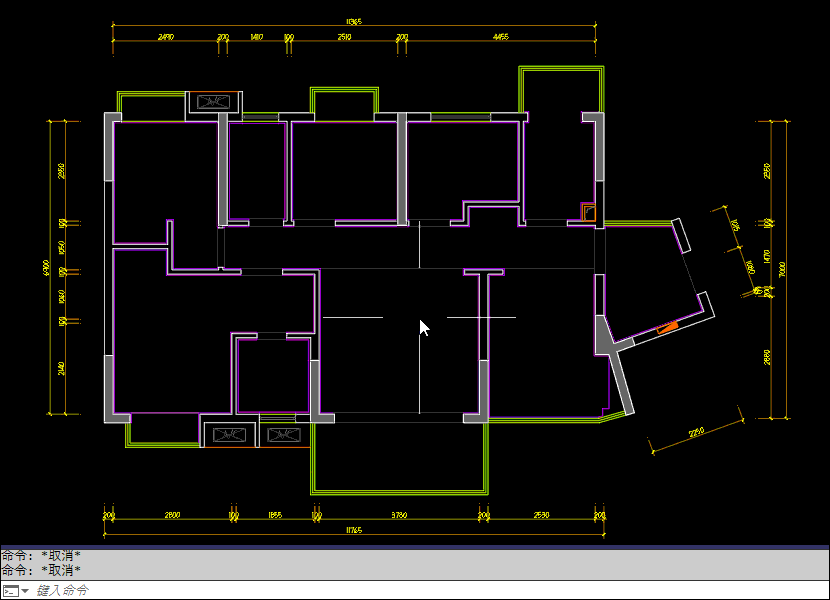

然后就可以快速生成了：

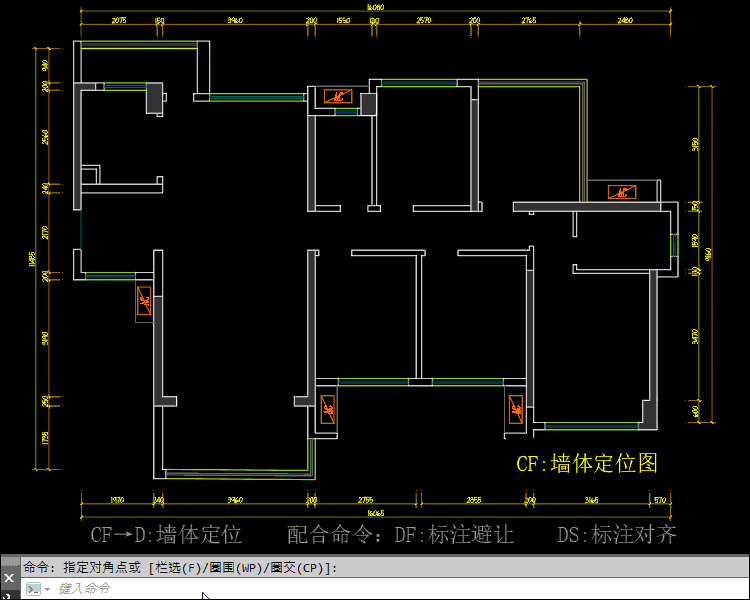

二、新建墙体定位图 FC

在封闭空间内，海龙可以针对轮廓内的断点直接标注内墙尺寸
输入FC,看操作栏提示“点取封闭空间D”即可生成标注

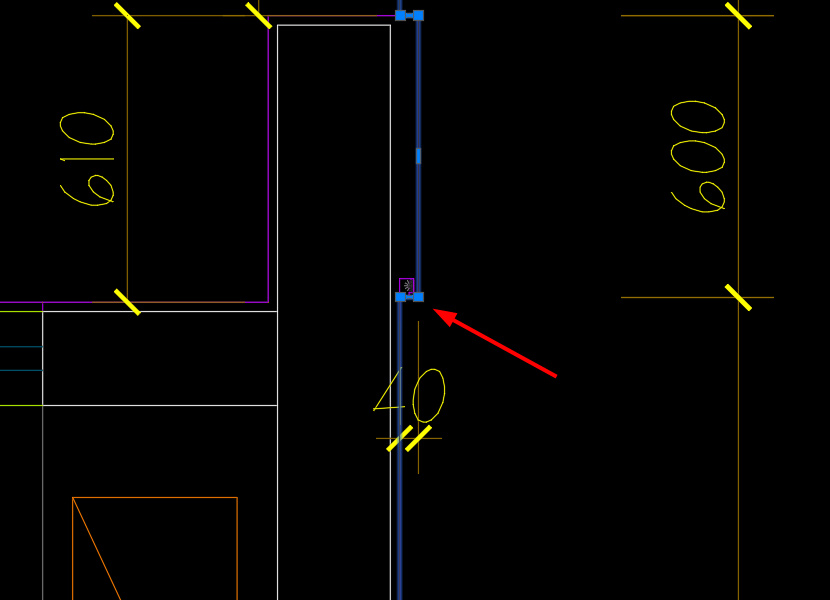

注意：空间需闭合，不闭合的的地方可以用辅助线xx或者ss来辅助闭合

【细节提示】

海龙一键生成的尺寸可以用：DF:标注避让 DS:标注对齐微调整

02.图文教程

图层要点

智能识别用户配置下的区域轮廓线图层

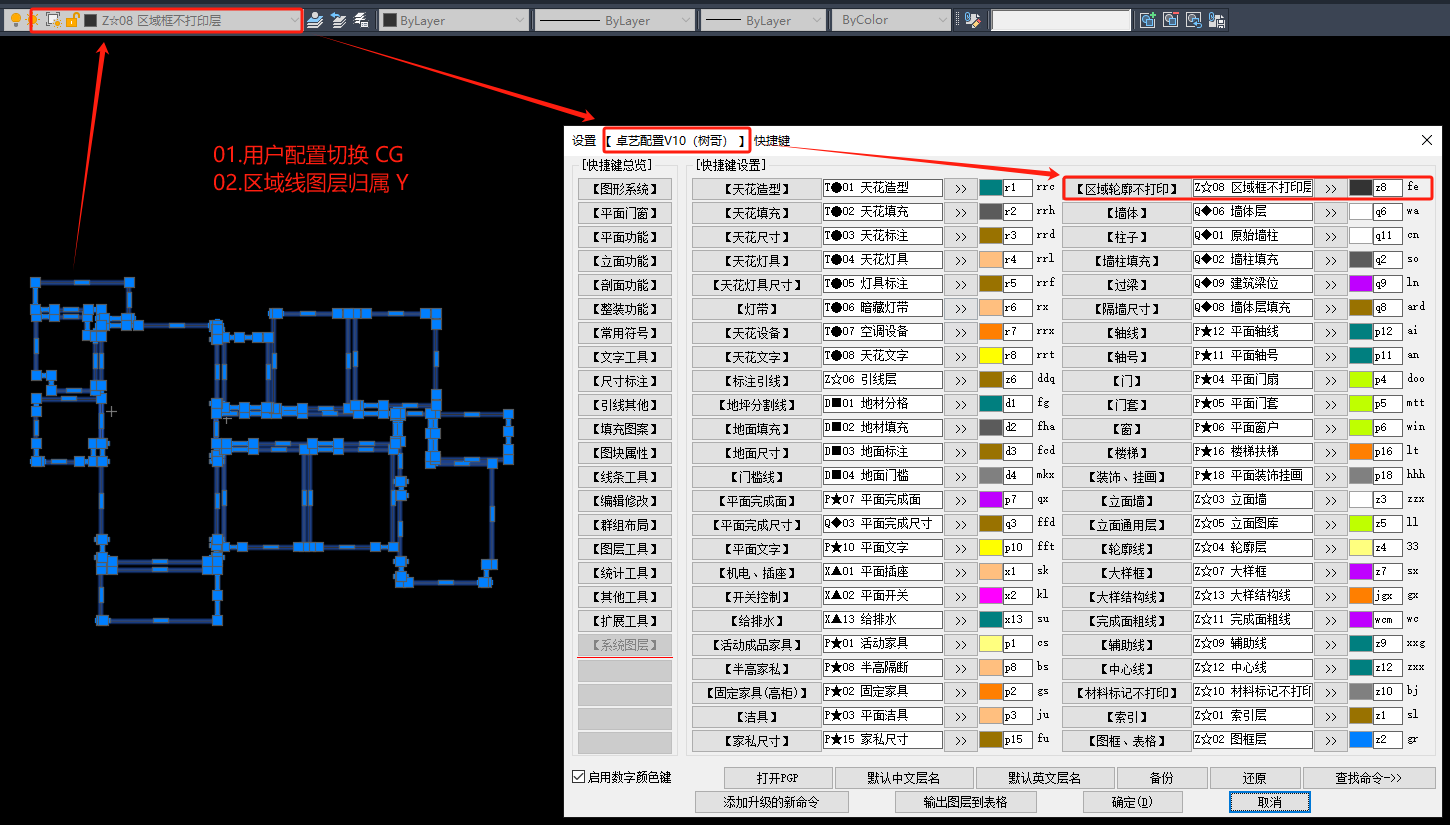

用户配置 CG 系统图层 Y

分类说明

1.XXX

???

2.XXX

???
