室内设计施工图中的“开关连线图”（也称“开关控制图”）是电气图纸的核心组成部分，它直接决定了后期开关面板的定位、布线以及最终使用的便捷性。
必须将开关/灯具/连线/标注分别置于不同的图层。例如：ELEC-Switch（开关），ELEC-Light（灯具），ELEC-SwitchLine（开关连线），ELEC-Text（标注）

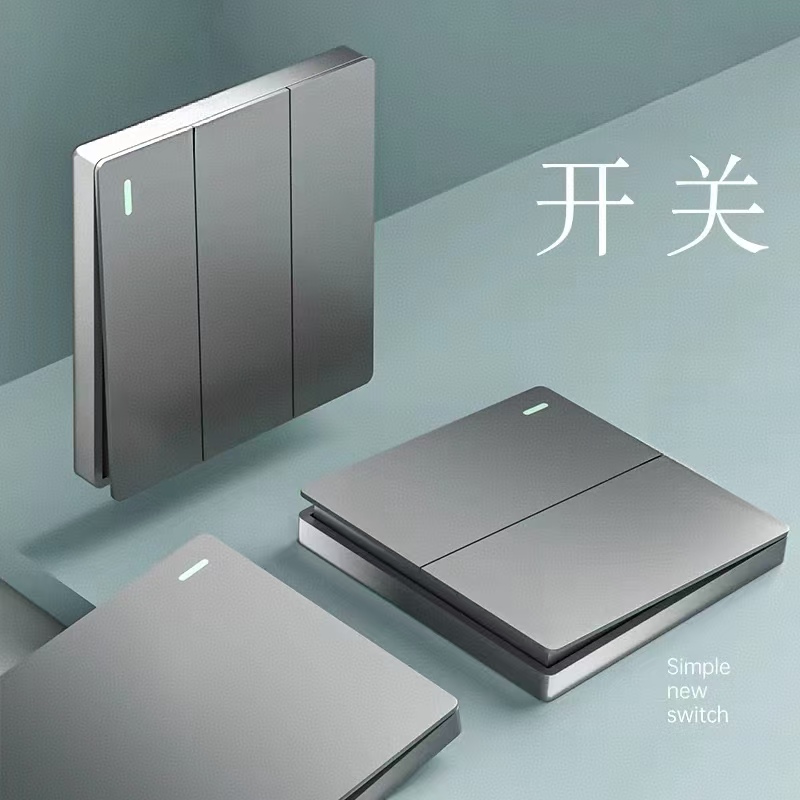

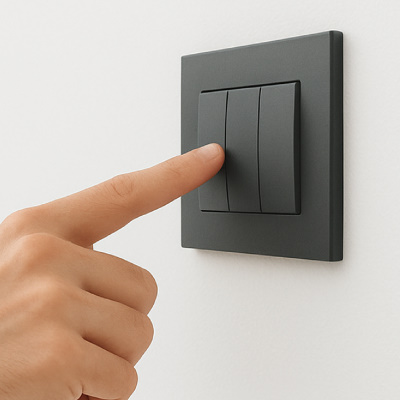

最常用，物理按键/拨动控制，结构简单，成本低

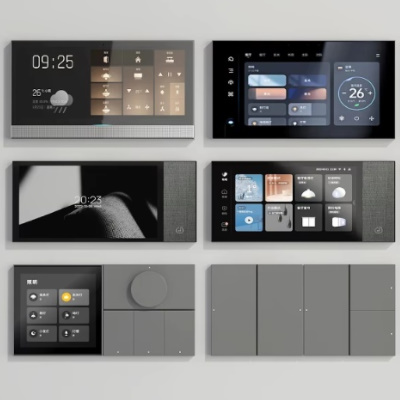

可触碰，支持APP/语音/远程控制，联动智能家居

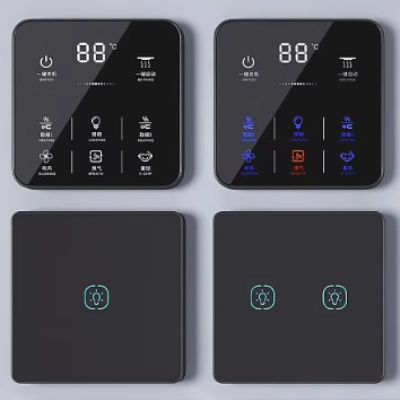

可订制，通过触摸感应控制，表面平整易清洁

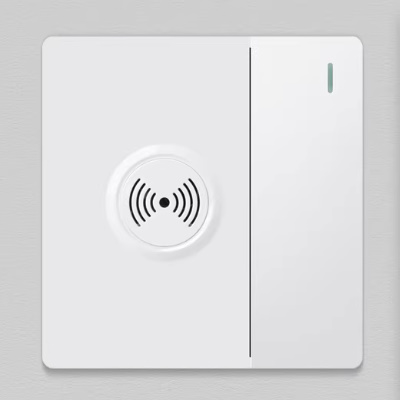

通过声音分贝/人体移动或环境光线变化控制开关
单控/双控/多控开关

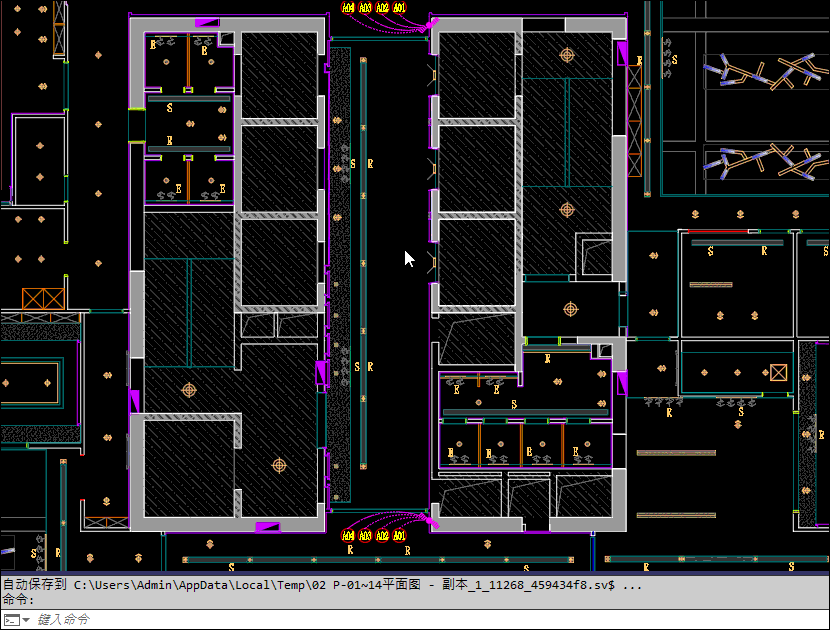

工装线路复杂、或空间巨大，为了避免空间连线少交叉采用的连线方式
WE生成开关后，连线LX生成序号+CV递增复制线路+文本属性递增CX

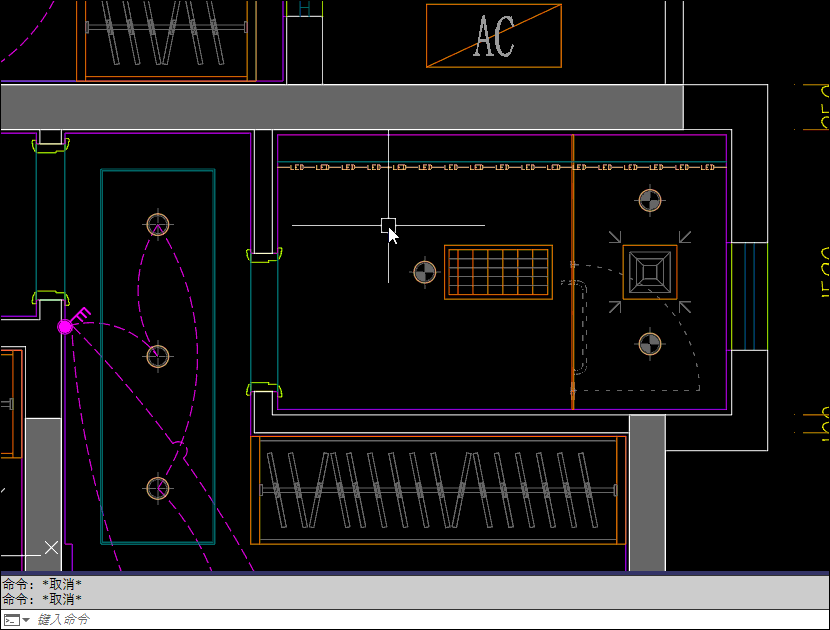

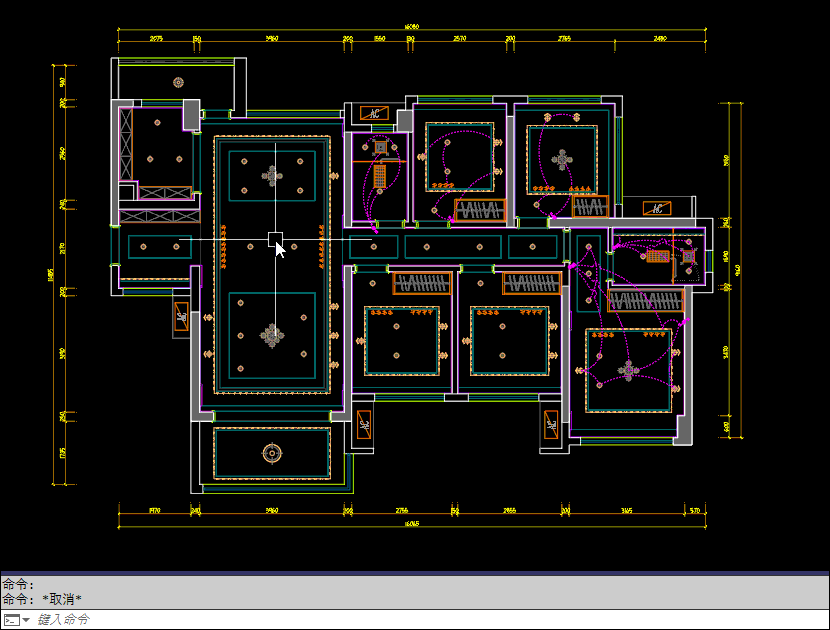

开关连线KG+灯具连线LX（注意翻转，弧度变大小），此操作前建议独显图层排除干扰

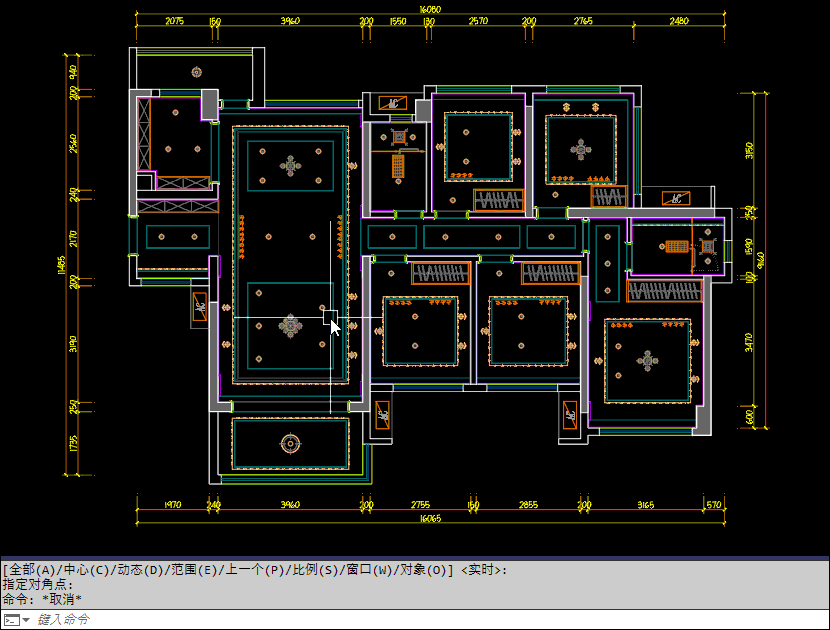

空间方正，面积差别不大，采用开关图例连线更加通俗易懂，一目了然，大多数采“开关图例+连线”的表达方式
KG后，选择灯具并连线生成开关回路，再选择第二回路时会智能叠加

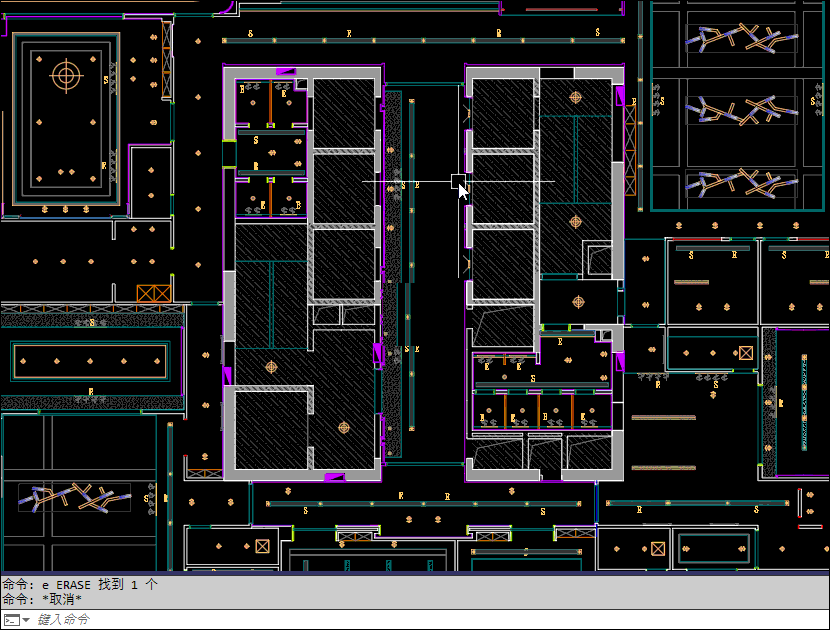

半圆跨线 BY+删除跨线 EBY，优化交叉的线路，让图面更直观
海龙智能绘图系统个，智能识别图中的开关并进行文字引线和开关统计（开关高度在WE设置中自定义）
可自定义插入平面开关图例，且根据完成面或者墙线进行尺寸定位
KGG生成会更详细，若不是海龙的开关图块，可用TJJ进行统计，可作为第二补充
无论多复杂的图纸 ，海龙均可为你智能生成
海龙会根据用户选择智能变化单位卡关数量
绘制单控和双控空间，建议先将双控的线路绘制后，再补充单控整合成一个面板
