●超级打印QP

命令:QP

功能:超级打印

记忆:

图文教程

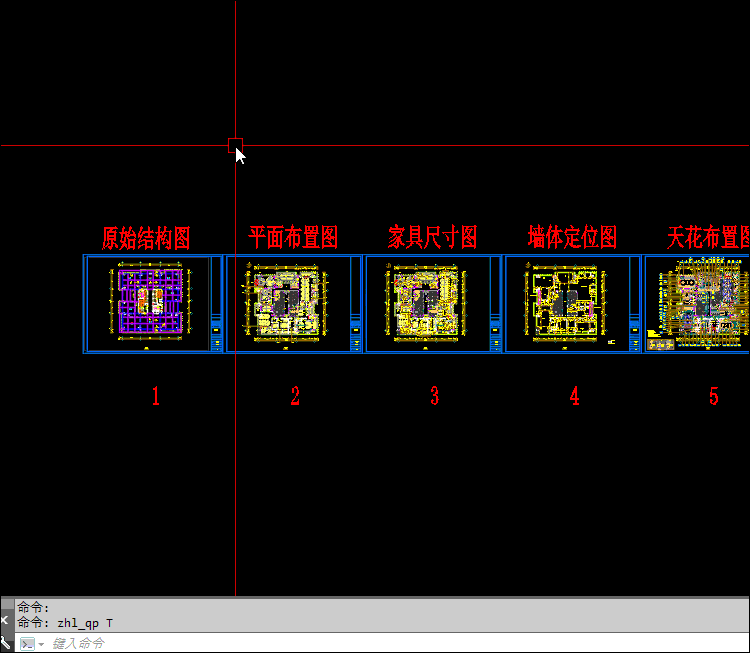

超级打印,可多文件打印

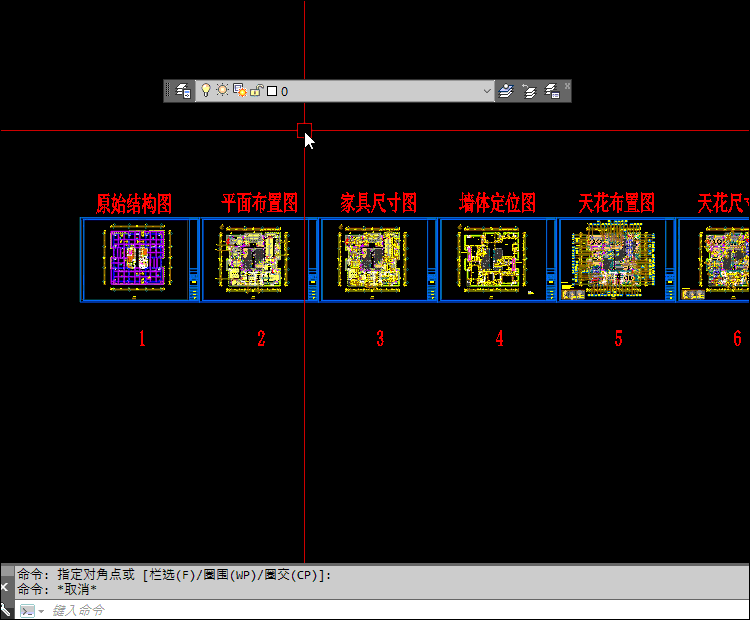

在工程制图中,往往有大量的图纸需要打印。可能是一个dwg文件里有多张图纸,或是多张图纸分散于多个dwg文件。常规的打印方法是,逐个手工框选打印,操作单调且费时费力。海龙QP超级批量打印功能,可自动快速地识别识别矩形闭合多段线、图块框、外部参照图框并批量快速打印,也可多个文件批量打印

01-智能识别图框。您无需对图纸做任何修改,可全自动智能地识别普通矩形图框,图框可以矩形多段线、图块或外部参照组成。
02-全空间批量打印。支持模型空间、布局空间、模型空间+布局空间,多布局模式批量打印。
03-多文档批量打印。依次打开多个CAD图形文件,识别上述指定空间内的图框并打印。
04-多种格式文件输出。不仅能直接打印图纸,还可以将图纸转换为PDF、JPG、PNG等格式文件。
05-自动识别标准图幅尺寸的A0/A1/A2/A3/A4图框或封闭矩形框
使用简单,打印选项丰富。可直接使用默认设置打印,也可设置打印范围、比例、偏移、扩展、顺序、份数以及逐份模式等功能。

⬇⬇⬇按需浏览:
一、界面参数说明介绍★★★
二、多文件打印操作★
三、多布局空间打印操作★
四、PDF软件分享(bp教程分享过的链接)

一、界面参数说明介绍

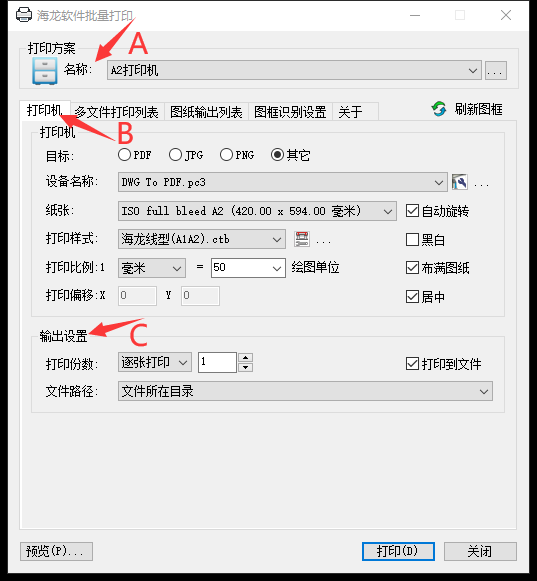

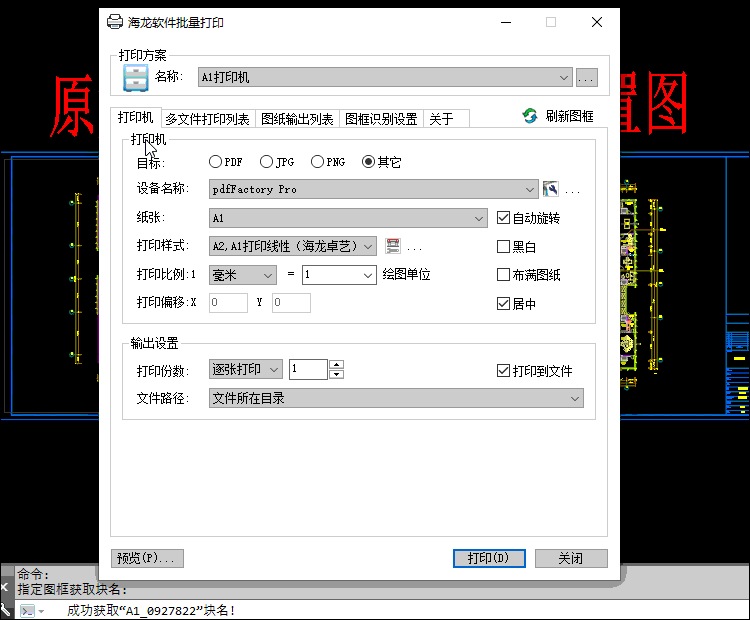

01-海龙软件QP批量打印

                                                                                                     A、打印方案:可预设打印设置
                                                                                                     B、打印机:设置打印参数
                                                                                                     C、输出设置:打印份数与打印保存路径。(说明:pdfFactory Pro 无需设置文件路径)

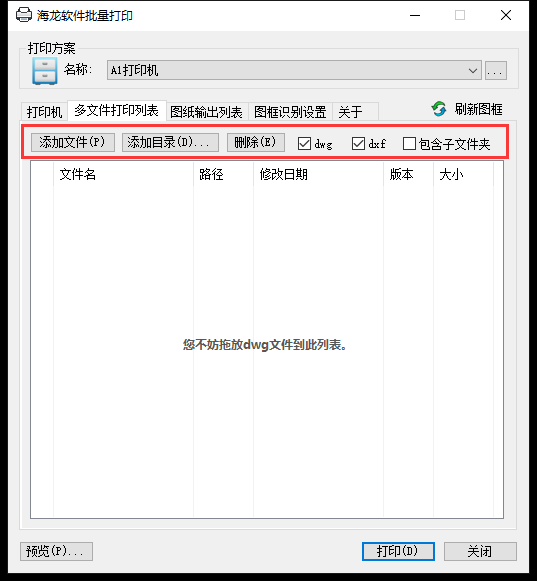

02-多文件打印列表

说明:如只打印单前文件则无需设置此页面

注:需要多个文件打印的,图框须是同一个图幅的尺寸。例如,如图,因打印机设置的A1图幅尺寸,多文件打印对象图框也须要是A1的图幅,否则需要分开打印



添加文件:添加需要打印的文件

添加目录:添加需要打印文件夹(文件夹内所有的CAD文件)

删除:删除无需打印的文件

dwg/dxf:需要打印的CAD文件格式

包含子文件夹:文件夹内包含子文件的是否需要选择

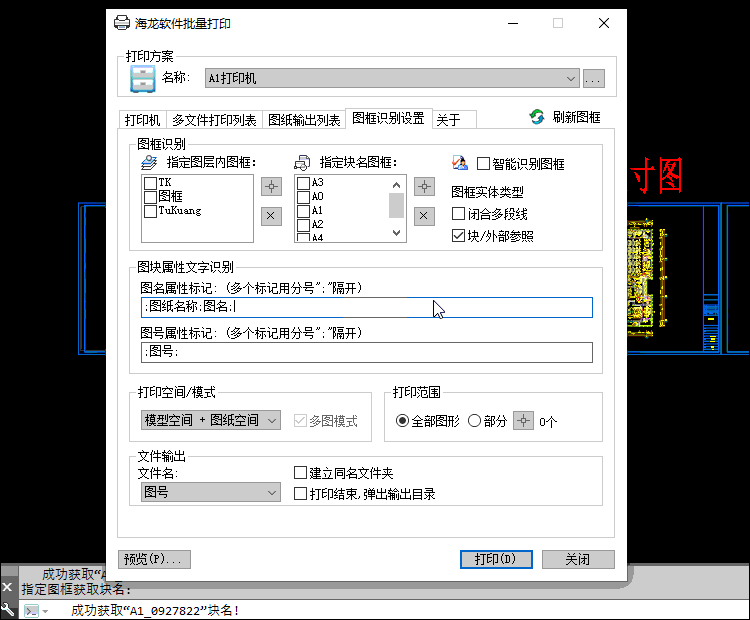

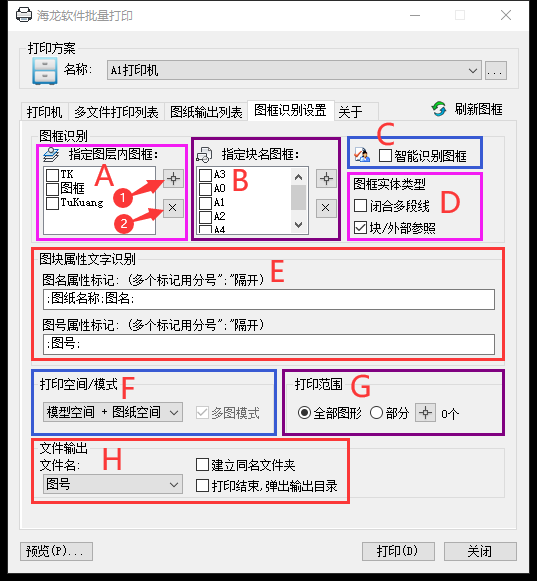

03-图框识别设置

A:指定图层内图框。自动识别图框所在的图层,如下图

说明:①为选择需要的图层。②删减不需要的图层

B:指定块名图框。指定图块名称为打印对象。如下图,选择图框后点击刷新图框。只要是同名块的图框都能选中显示出来了

C:智能识别图框

  • 说明:智能的识别图纸中的图框
  • 优势:无需选择指定图层或块名图框智能自动识别图框
  • 缺点:图框不规范可能识别会出错

D:图框实体类型

  • √闭合多段线:多段线的矩形封闭框类型
  • √块/外部参照:图块类型

E:块属性文字识别

设置属性文字识别可快速检查需打印图框的顺序或有无错漏

操作说明:检查自己图框的图名或图号的属性标记值,按格式手动添加到此处。如下图

图名的标记值为:图名

图号的标记值为:1FF-1

F:打印空间/模式:需要打印的空间图纸。

例如只打印模型空间内的图纸

或者只打印图纸空间(布局空间)的图纸

或者模型+图纸空间(布局空间)的图纸

G:打印范围

  • 全部图形:打印空间里面的全部图纸
  • 部分:选择部分需要打印的

H:文件输出(说明:pdfFactory Pro 无需设置文件输出)

  • 文件名:打印出来的文件命名方式
  • √建立同名文件夹:在输出文件路径建立一个同文件名的文件夹
  • √打印结束,弹出输出目录:打印结束后自动弹出打印位置

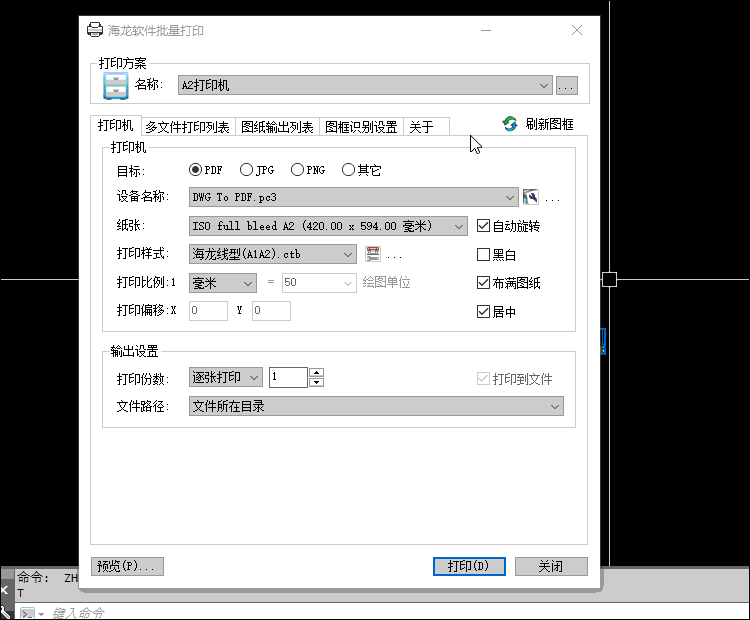

如下图演示使用DWG To PDF.pc3设备打印

设置文件输出路径

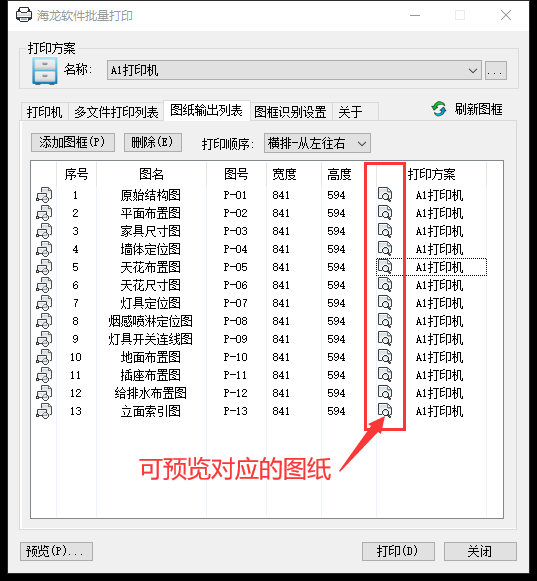

04-图纸输出列表

说明:打印机以及图框识别设置的参数都设置好后,点击刷新图框,可预览图纸输出列表,检查将要打印的图纸是否正确

二、多文件打印操作

图纸文件多,不想打开多个文件分别设置打印,可以选择多张图纸一起打印

要求:图框设置须规范

说明:如选择的打印机为DWG To PDF.pc3等,需要设置输出文件路径。文件名按自己需求设置

如图:选择打印封面目录以及平面图(都是A2图幅)

操作流程:

  1. QP命令→打印机设置(pdfFactory Pro)→纸张(A2)→打印样式(以自己公司规范为准)→打印比例→打印份数
  2. 多文件打印列表→选择需要打印的文件
  3. 图框识别设置→√打钩智能识别图框→打印范围:全部
  4. 点击打印

程序会自动打开需要打印的文件,打印完毕自动关闭打印的文件。保存PDF即可。

三、多布局空间打印操作

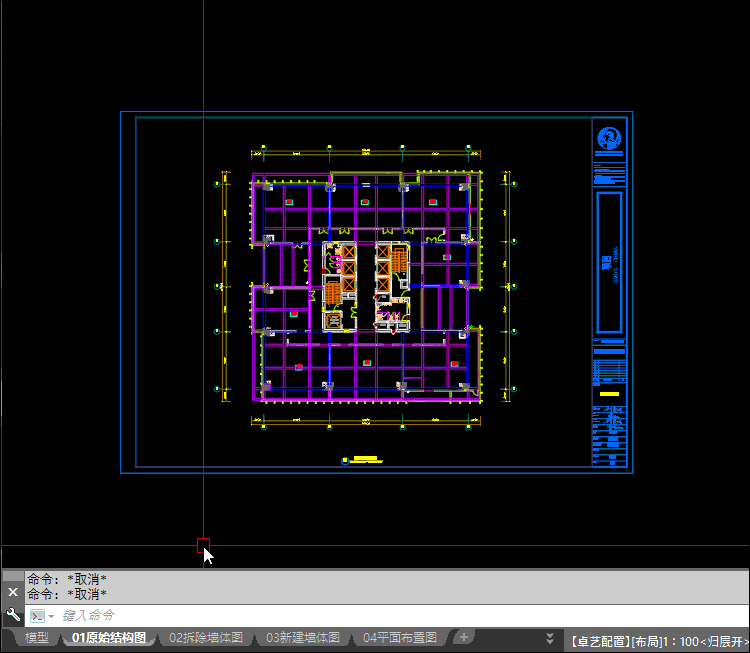

有些公司使用图纸集作图,每个布局单独一张图的情况

传统方式是图纸集打印或单张打印

海龙qp支持多布局打印,设置好打印机以及图框参数后打印,最后保存PDF软件

如下图操作:

  1. QP命令→打印机设置(pdfFactory Pro)→纸张(A1)→打印样式(以自己公司规范为准)→打印比例→打印份数
  2. 图框识别设置→指定块名图框→打印范围:全部→刷新图框
  3. 图纸输出列表→检查或预览
  4. 点击打印

打印完毕保存PDF

四、PDF软件分享

PDF看图软件链接:https://pan.baidu.com/s/1CHJzqiJJ8U7V12ujYJLBxQ

提取码:HLGJ

PDF_转_JPEG_Converter_Lite链接:https://pan.baidu.com/s/1AygSmczFqQm-7aWZworPqg

提取码:HLGJ

超好用的PDF批量打印软件-pdfFactory Pro 8.15链接:https://pan.baidu.com/s/1ZC1MZNuCstVsUmpQc9MRfA

提取码:HLGJ

PDF合并工具链接:https://pan.baidu.com/s/103HNlgA2BDdUYBSyUs-wFg

提取码:HLGJ



【细节提示】

以面板设置参数为准进行打印
