墙身剖面常见的几种面层+基层板材+龙骨绘图方法

墙身龙骨 + 基层是墙面装饰的骨架基础，决定墙面平整度、承重、防潮及饰面适配性，核心分木龙骨+轻钢龙骨+金属龙骨三大类，搭配不同基层形成标准化做法，可快速绘制剖面图

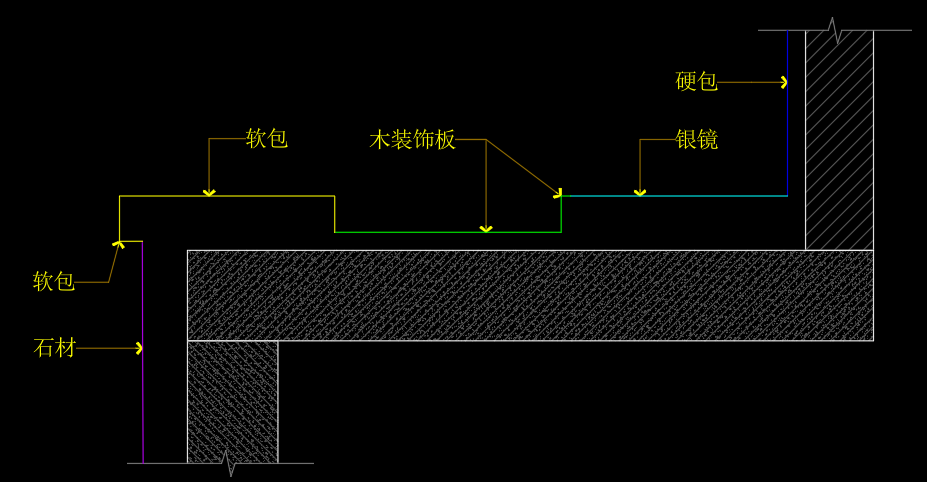

完成面材料和尺寸如图示

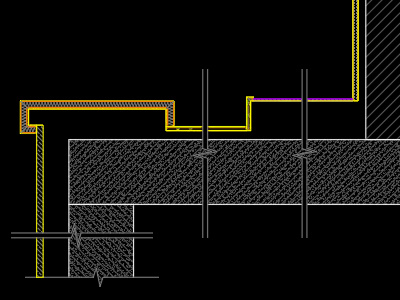

第一步面层剖面

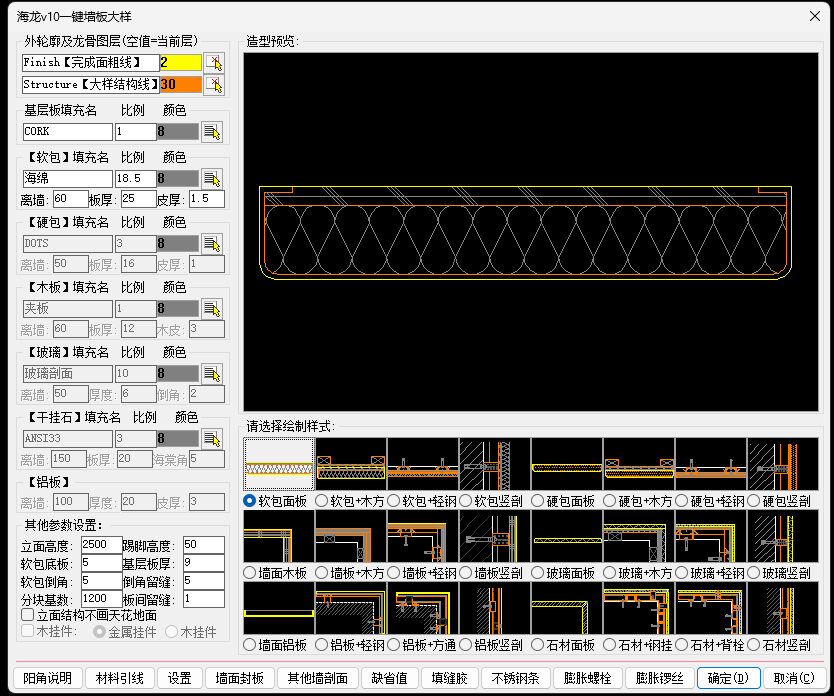

海龙支持超多面层主材绘制方法，可以自定义厚度等细节尺寸

功能图示

海龙V10画法：

第二步基层板材

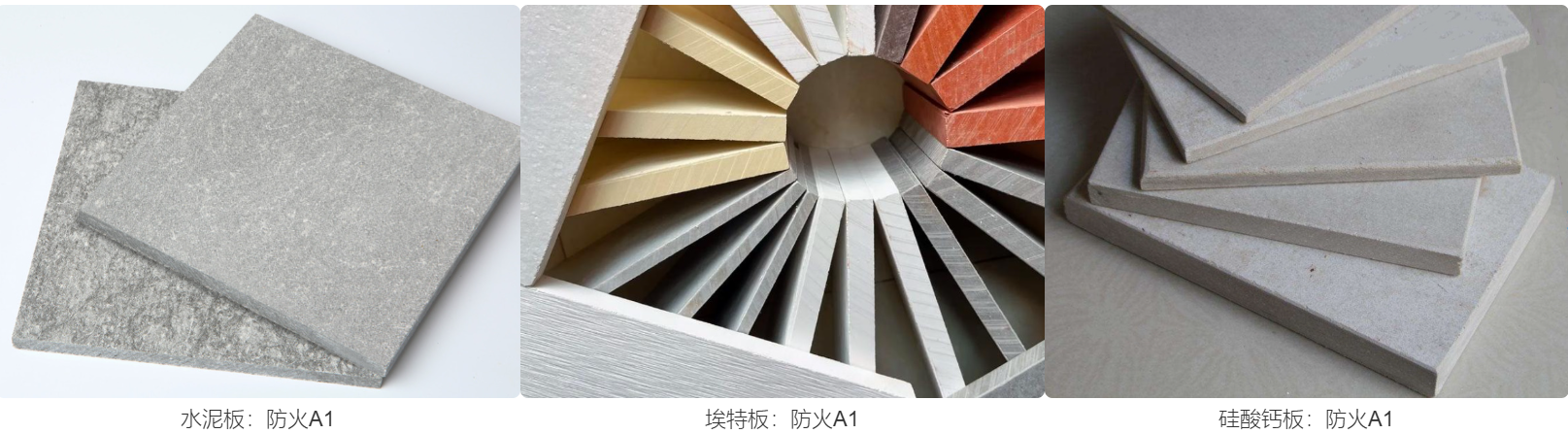

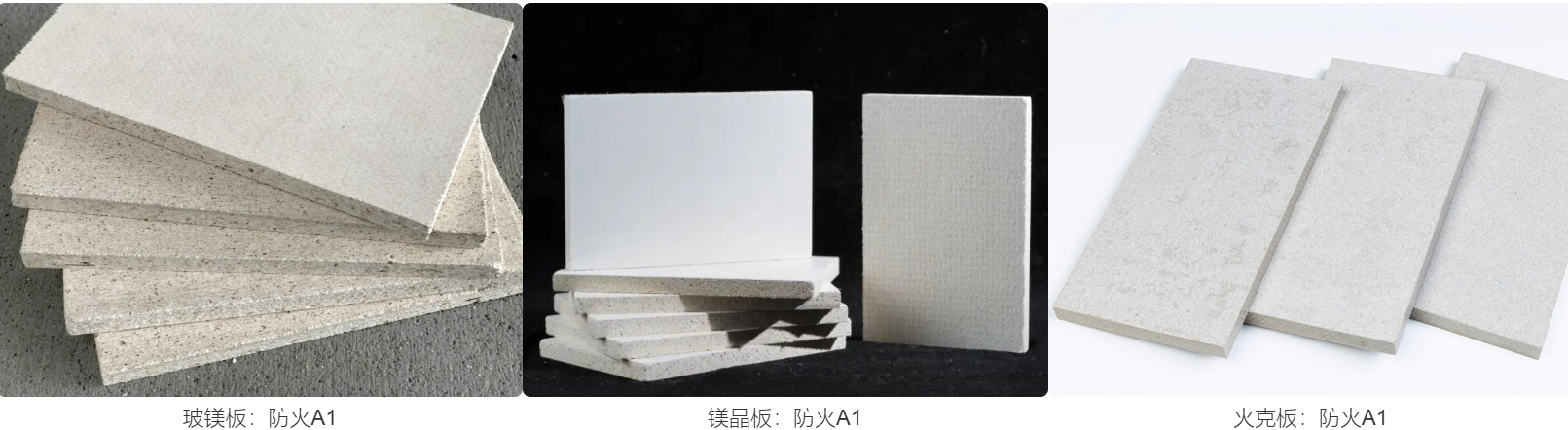

根据施工环境（水汽程度）和防火要求，不同项目需要灵活组合基层材料，下图为部分展示

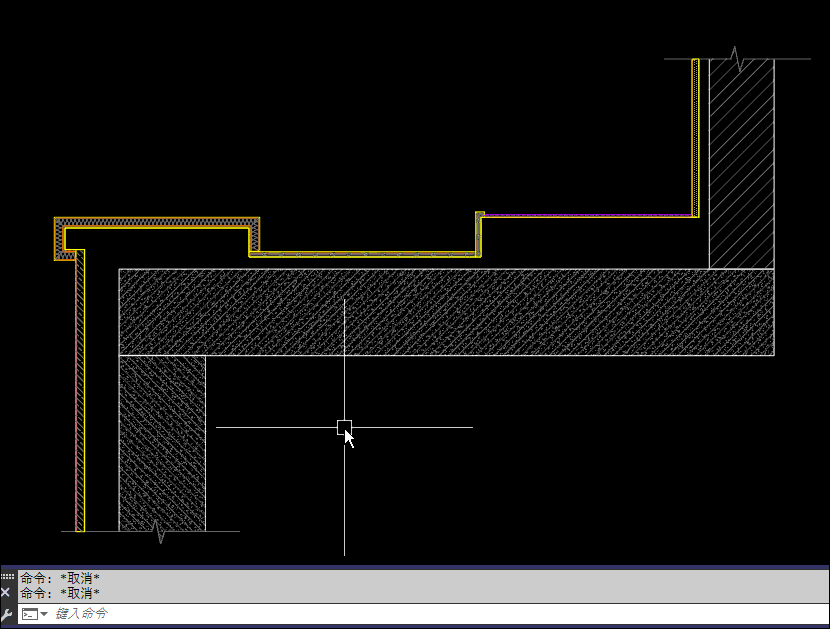

海龙夹板批量基层JBB

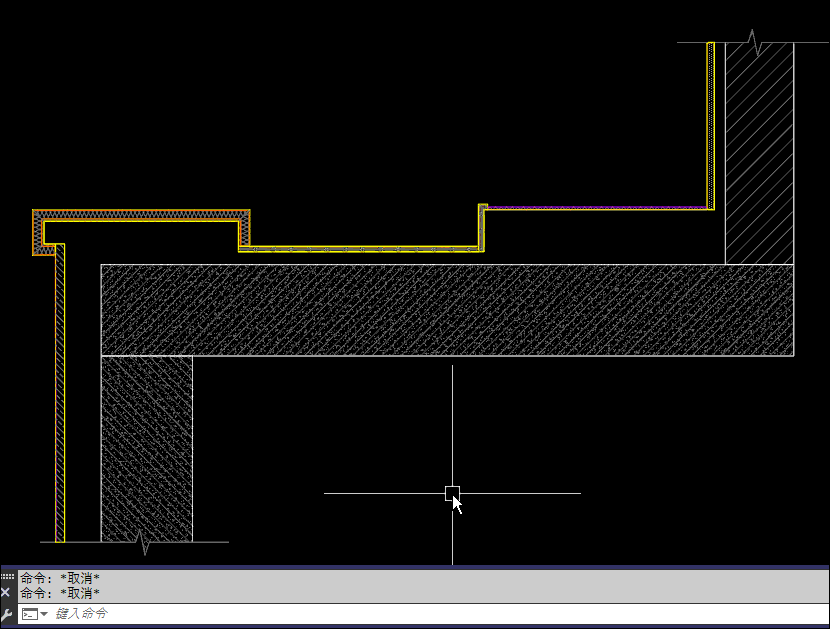

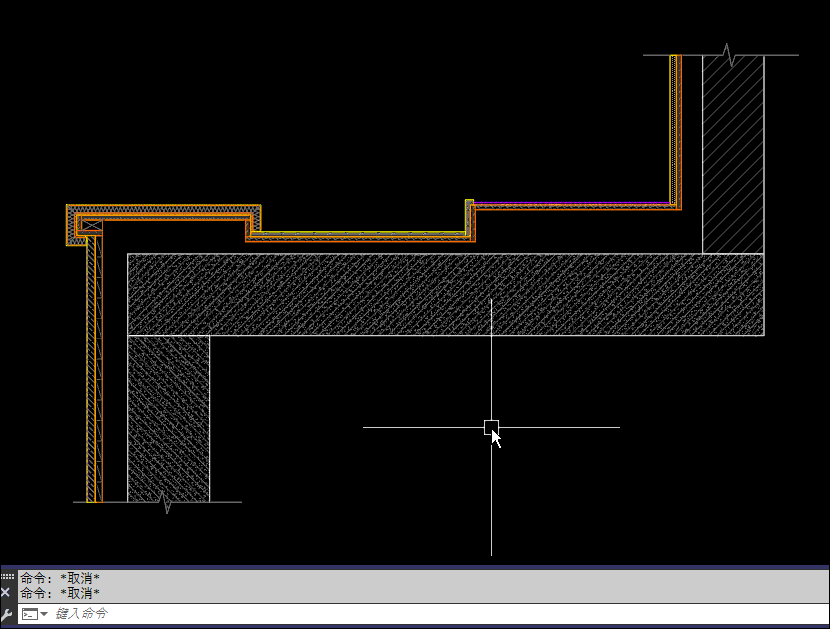

输入JBB后，选取基层线可批量生成，石材部分需要18厚细木工板DXB绘制

点选生成多材料基层（A级防火板）

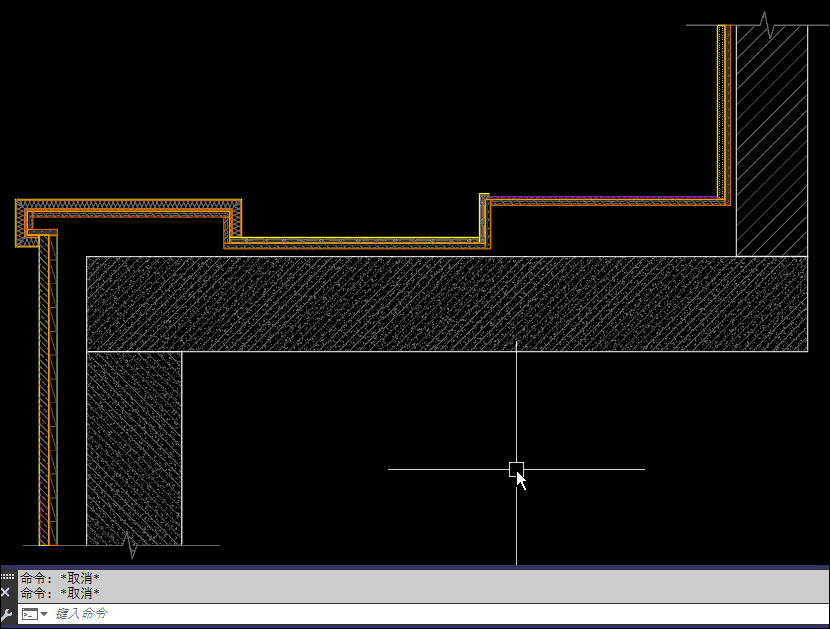

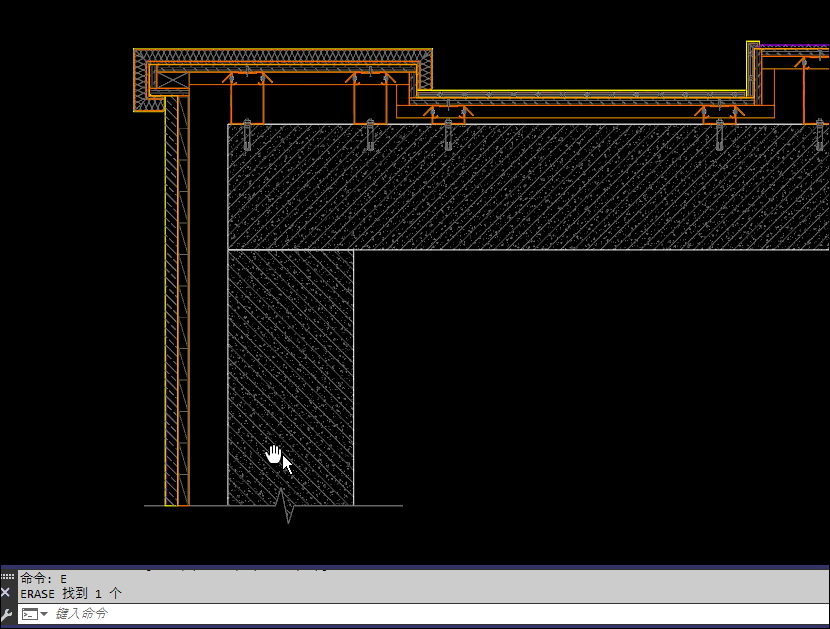

灵活选取，多段生成：夹板/石膏板/埃特板/A级防火板

第三步 01 木龙骨画法

材质：松木、杉木等实木方，常见规格 20×30mm、30×40mm、40×50mm
特点：易切割、造型灵活（适合弧形 / 异形墙面）、成本低；但易燃、易受潮变形、需防火防腐处理会
适用：室内干燥区域、异形造型墙、小户型轻饰面墙面

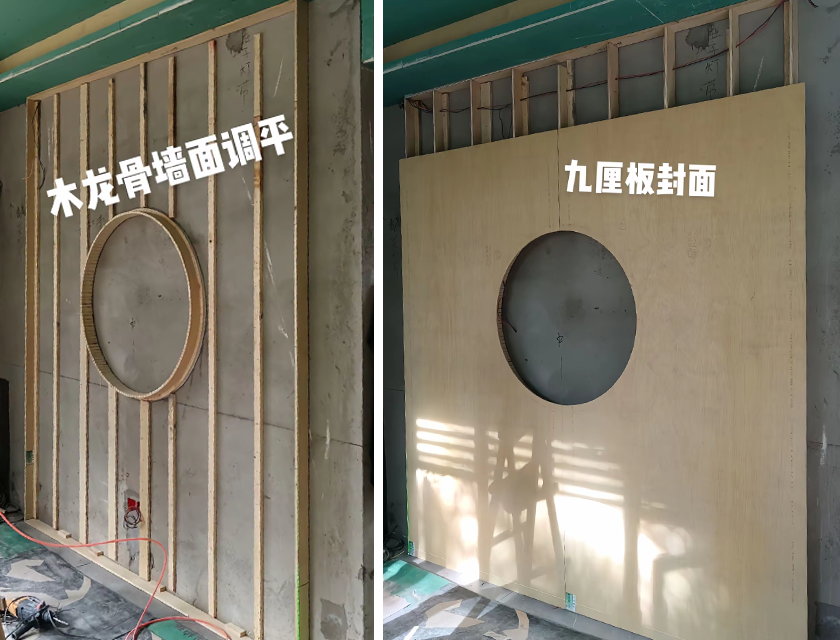

木龙骨现场图

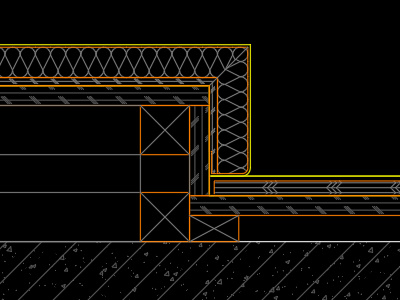

海龙V10画法：MF

第三步 02 轻钢龙骨画法

材质：镀锌冷轧钢带，分天地龙骨、竖向龙骨、穿心龙骨、通贯龙骨
规格：竖向龙骨常用50型 75 型、100 型（厚度 0.6mm/0.8mm）
特点：防火、防潮、不变形、承重强、施工标准化；造型灵活性弱于木龙骨
适用：公装全场景、家装大面积墙面、卫生间 / 厨房等潮湿区、重型饰面墙面

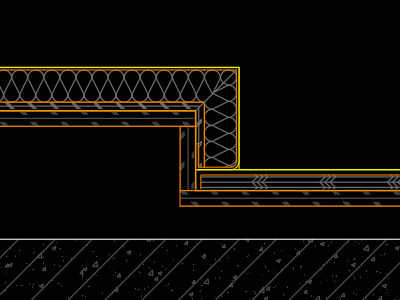

U型卡+轻钢龙骨+岩棉封堵

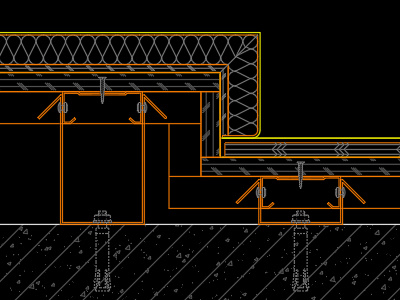

海龙V10画法：Q偏移+JG结构线+QB

第三步 04 金属龙骨画法

角钢、方通（方管）、槽钢，多用于墙面干挂、重型基层、造型结构墙，是工装和重型饰面的核心骨架
材质：热镀锌（室外、潮湿环境优先）；冷镀锌 / 电镀锌（室内干燥区）
规格：角钢（∠30×3、∠40×4、∠50×5、）方通（□40×40×3.0、□50×50×4.0、□60×60×5.0）
特点：重型墙面主龙骨、整墙造型结构；干挂石材框架；墙面与天花造型的承重结构；室外幕墙、门头钢结构

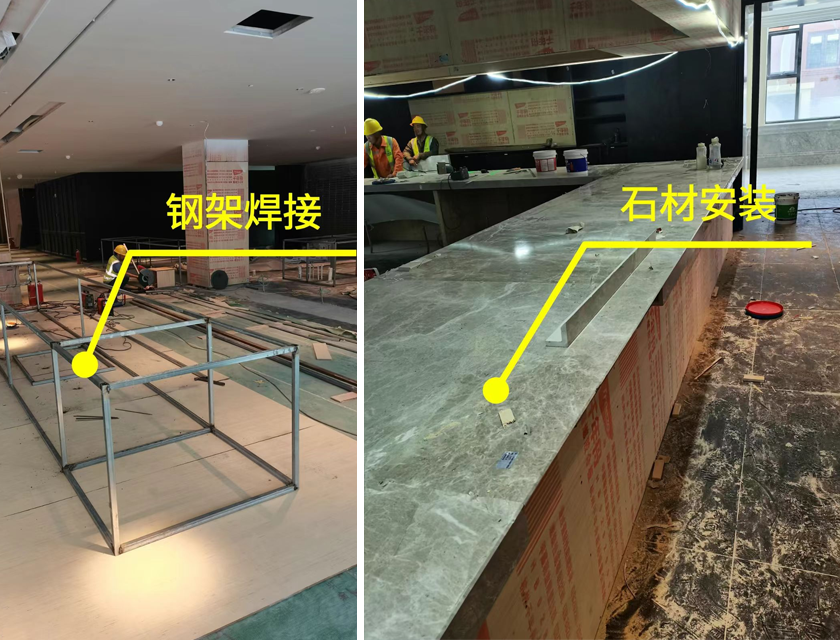

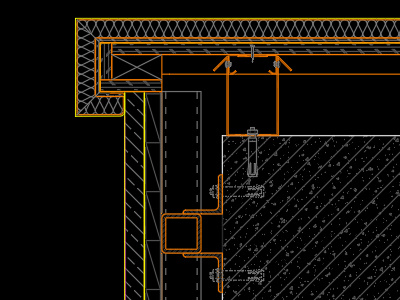

钢架层+18mm细木工板+粘贴石材

海龙V10画法：Q偏移+JG结构线+QB
