区域轮廓线QY

区域轮廓线是海龙智能绘图系统最核心要素，TTT和BLM命令均在有区域轮廓线的前提下运行。区域线归属不打印图层

01.区域线基础原理

章节要点

区域轮廓线核心二要素：
一、轮廓线首尾相连（矩形或封闭的PL线）
二、图层在海龙系统层【区域轮廓不打印】，配合命令Y

说明：区域轮廓线是TTT和BLM的核心框架！那BLM生成的立面框架为例，立面图是否有门窗、家具、填充等，是基于有区域线前提下增加条件而生成

02.区域线设置

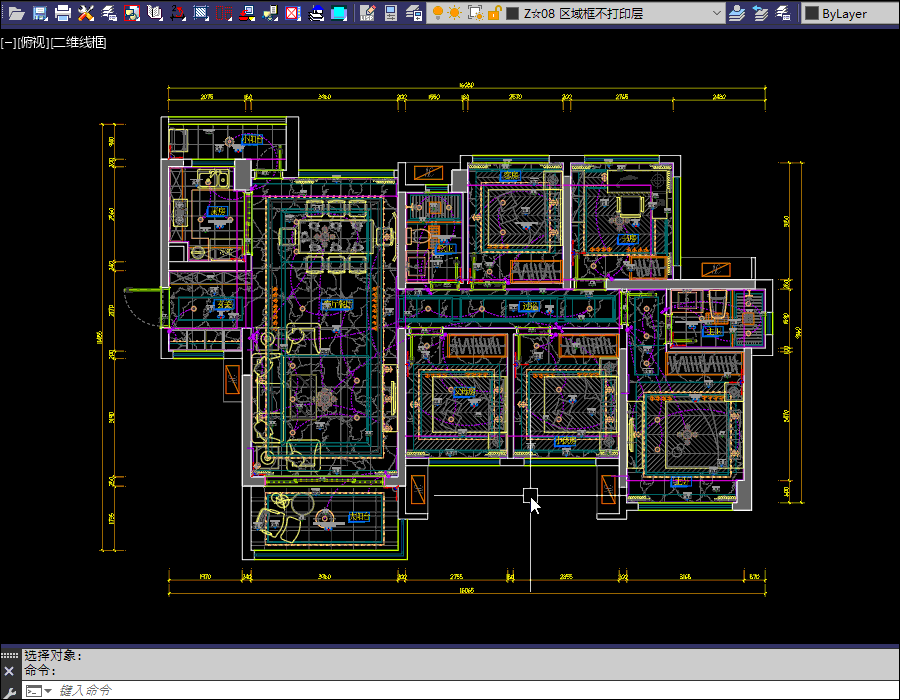

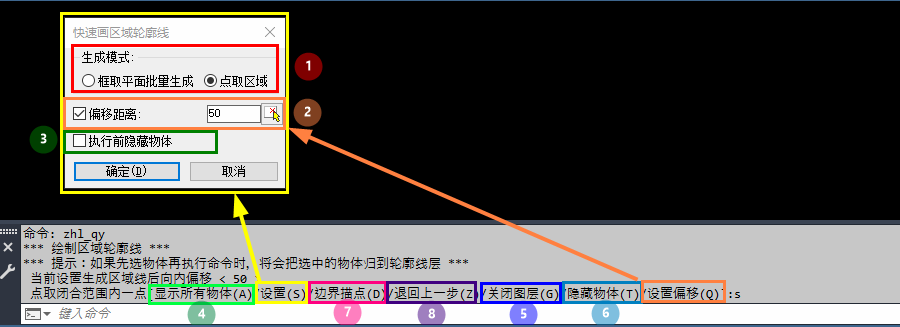

执行QY命令，操作提示栏界面如下（有门窗位置海龙可智能识别）

03.三种生成区域线模式

前提：空间已经分隔完成后执行

一、生成模式：点选区域

适合所有用户，是最稳定和做灵活的制作区域线的方法，过程中配合“关闭图层G”和“隐藏图层T”,事半功倍
（前提：空间已经分隔完成后执行）

二、生成模式：框选平面批量生成

不适合新手，适合墙体/完成面/门窗等图层分层严格的老用户操作，生成区域线亮显“红色”，遗漏则用“点选区域”配合补充
（前提：空间已经分隔完成后执行）

三、生成模式：边界描点

适合所有用户，是最精准制作区域线的方法；优点：无需空间闭合，无需分层，按需点选，精准；缺点：占用时间
此模式“偏移距离”不起作用

04.偏移距离（完成面）

如：卫生间/阳台/厨房是贴瓷石材需完成面50，设置偏移距离50生成区域线后，复制其为副本后Y改图层，即相当于画好完成面）
节省了绘制完成面的时间

05.排除图层物体干扰

③ 执行前隐藏物体

此功能需图层归层分明，配合“点选区域”和“边界描点”，可根据用户需求精准生成区域线（优点不卡且无多余断点）
对于复杂且无法自动识别的区域线的图纸，这个方法非常好用

④ 显示所有物体A

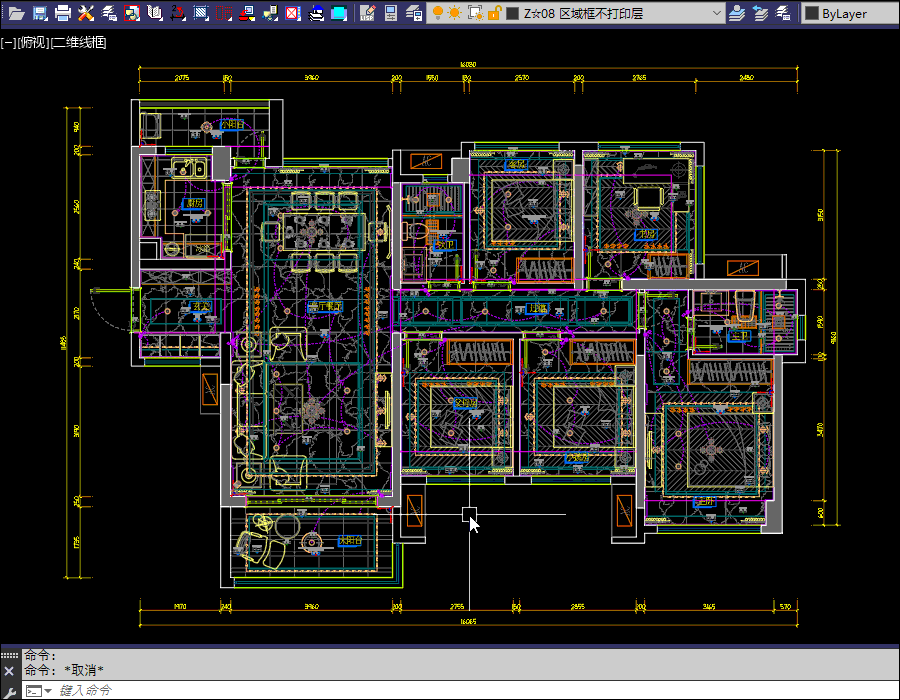

勾选“③ 执行前隐藏物体”，或QY的“关闭图层G”和“隐藏图层T”后，会有大部分图层和物体隐藏，这个时候点击“显示所有物体”即可恢复显示状态，相当于执行了D和TT各空格两下显示

⑤ 关闭图层G

复杂情况下，可以通过暂时隐藏选中的图层，简化图面，以更快生成区域轮廓线

⑥ 隐藏物体T

有一些物体存在0层块中块，无法通过关闭图层的方式隐藏，则可以通过隐藏物体T去排除剩下的干扰因素

●五房图区域线视频案例

章节要点

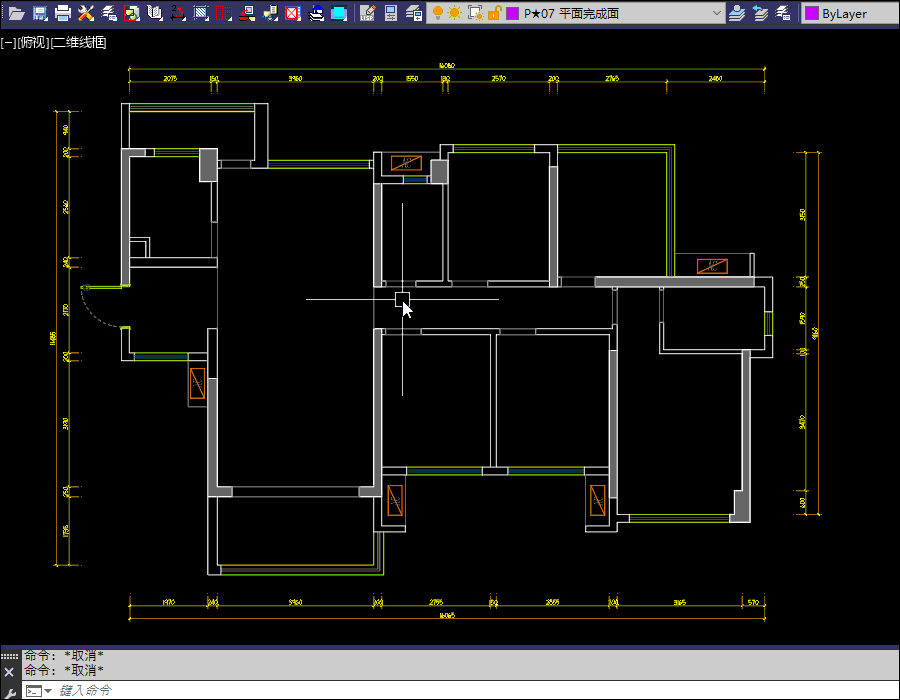

类似这种复杂的图纸，如果分层严谨的，可以通过隐藏图层和隐藏物体快速筛选成理想图面，注意细节：
一、空间之间需要分区，常规的空间都是3~6个面为主，但是呈现在海龙上我们需要以四个面作为一个空间绘制为宜
二、有些区域无法点选生成，可以灵活运用“边界描点”进行补充
三、有暗藏灯带的位置一般会导致无法生成区域线，可做辅助线辅助生成，后面删除即可
