材料编号​

CAD的材料标注非常多,我们常常需要对其进行排版对齐,优化整理,以达到美观或者整齐效果。除了出色的完成工作任务,还可以让制图过程更舒畅愉快(乱糟糟的图纸看着也兴趣不大)

材料标注主要涉及:平面图的家具编号图/地面铺装图/天花布置图,立面图以及节点图下面我们学习一下如何玩转相关对齐功能

⬇⬇⬇按需浏览,重点标星★

一、DDZ、DDS操作应用★★★
二、DS操作功能
三、DDG一键替换材料块文字功能★★

假如你没海龙,在规范严格的公司,通常是先画一个辅助线,一个一个的对齐……s对齐……

中间消耗掉无数的时间“卡路里”

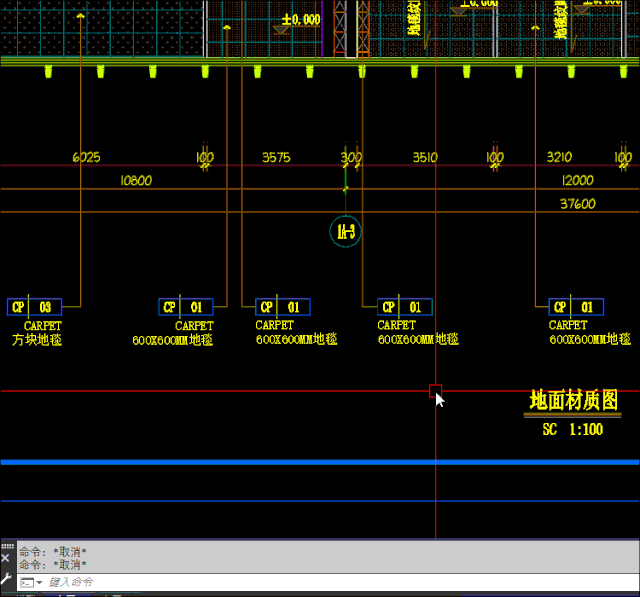

好,废话不多说,ddz(左右对齐),dds(上下对齐)是一对兄弟,分别为左右和上下的对齐操作

▶输入命令ddz

→看命令栏提示(选取要对齐的标注、引线、文字或多重引线)

→选择(可以选着部分或者全选)材料标注

→调整到合适的位置按下空格确定

▶输入命令dds

→选择需要上下对齐的引线材料标注

→整到合适的位置按下空格确定

一、DDZ、DDS操作应用,材料标注的上下左右对齐

二、DS操作功能

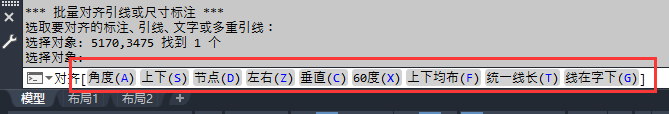

ds可以说作为dd材料标注里面的参数延伸(如下图dd的参数)

角度(A):引线标注的角度

上下(S):引线上下对齐

节点(D):引线转折点的调整

左右(Z):引线左右对齐

垂直(C):引线垂直

60度(X):引线60度角度

上下均布(F):一条引线上标注多种材料均分距离

统一线长(T):引线拐角的长度

线在字下(G):引线在文字下方


参数进行演示(了解即可,用的较少)

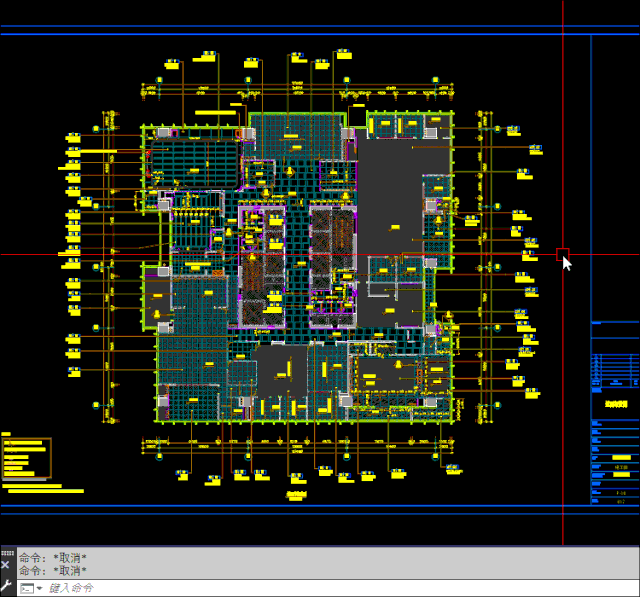

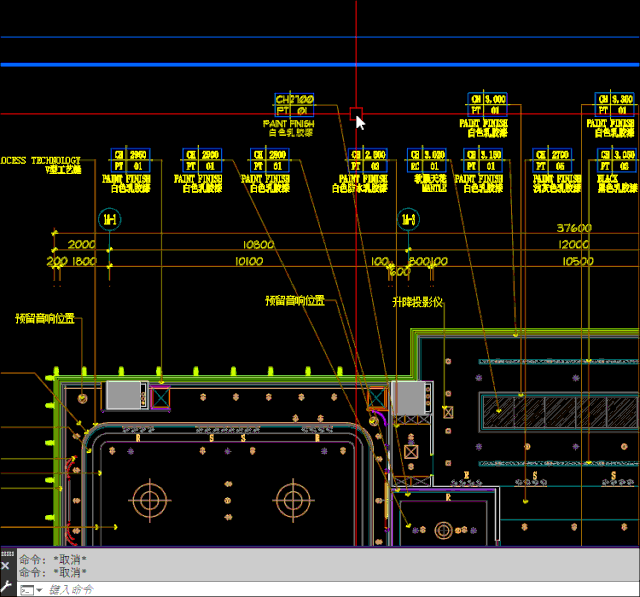

如下图这种情况,设计师在标注材料的时候,图纸位置较少,材料标注放不下需要调整位置的时候

操作流程:

输入ds命令

→看命令栏提示输入A(角度)

→把引线调整到合适的位置(调整好引线位置后不用按空格)

→看提示输入Z(左右)

→调整好材料标注的图纸

→鼠标左键单击退出完成操作

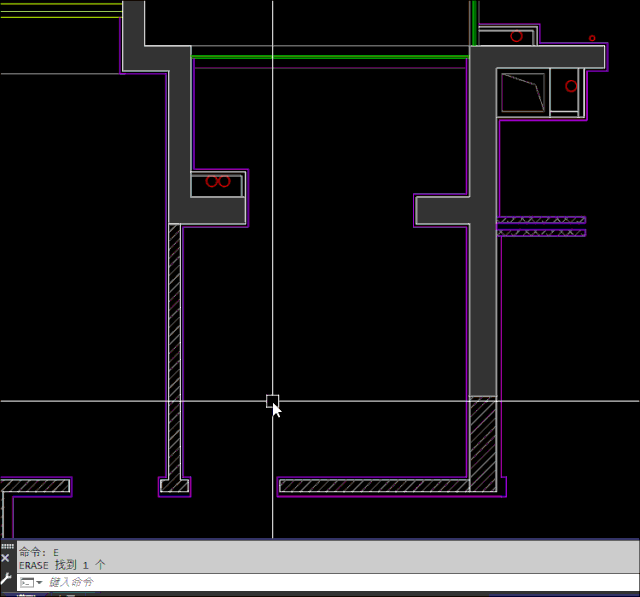

小编个人使用ds,用的最多的是调整尺寸标注的位置。如下图

说明:有尺寸的标注的地方(平面立面节点),经常需要对齐或者挪动位置,ds神助攻





三、DDG一键替换材料块文字功能



设计师在制图过程中,因设计要求或其他原因,往往会遇到中途更改材料的,传统方法是一个一个去修改或者复制粘贴替换方式,花费大量修改时间不说还容易错漏。海龙ddg命令功能对材料块内文字一键修改或替换。

说明:可对全图修改或者部分修改(ddg面板的左下角“□全图处理”不打勾✔可自由选择部分修改)

如下图:例如要把“CP-01=600X600MM地毯”全图改为”CP-02=灰色地毯”

操作步骤:

输入法ddg命令

→选择需要替换材料图块

→从材料表中选择需要替换材料(或手动修改)

→✔英文(因原图块是中英文模式,以实际情况为准)

→左下角✔全部处理(不打勾为自由选择需要处理的图块)

→检查无误后点击确定
