标注/引线箭头自定义

命令SSY后,面板中设置箭头的图块、颜色、以及箭头大小(与系统箭头的比例,通常1即可)

箭头按照布局1:1的大小比例进行自定义,方便后续比例换算,修改后PU保存

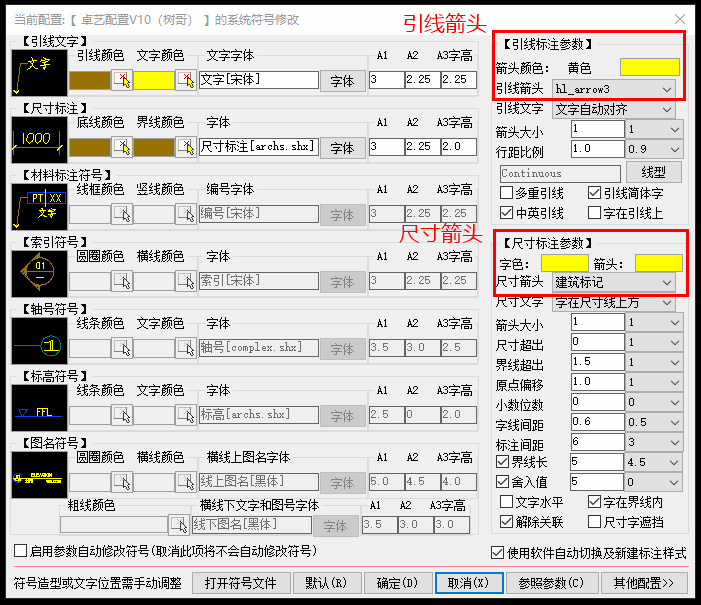

SSY设置面板中心

此处可选择箭头的图块,以及颜色(箭头颜色统一)

引线箭头

标注箭头

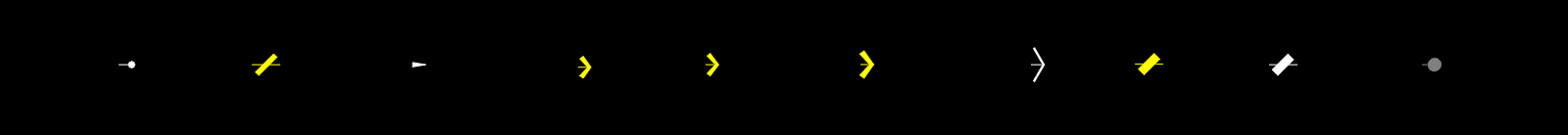

箭头样式

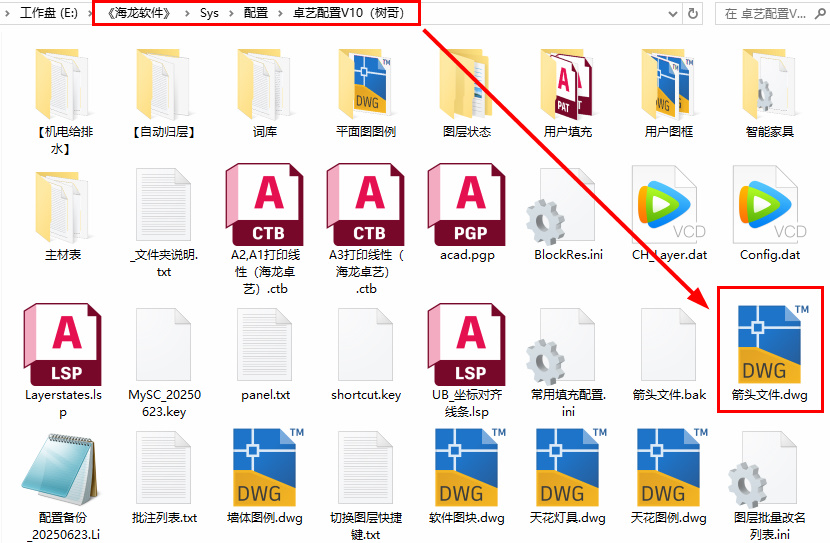

修改路径:海龙软件》\Sys\配置\用户配置\箭头文件.dwg;设置箭头图块的图名和基点,修改后谨记保存关闭,当前文件执行SSY若要显示最新自定义箭头名称,需关闭后重新打开,即可显示并设置。

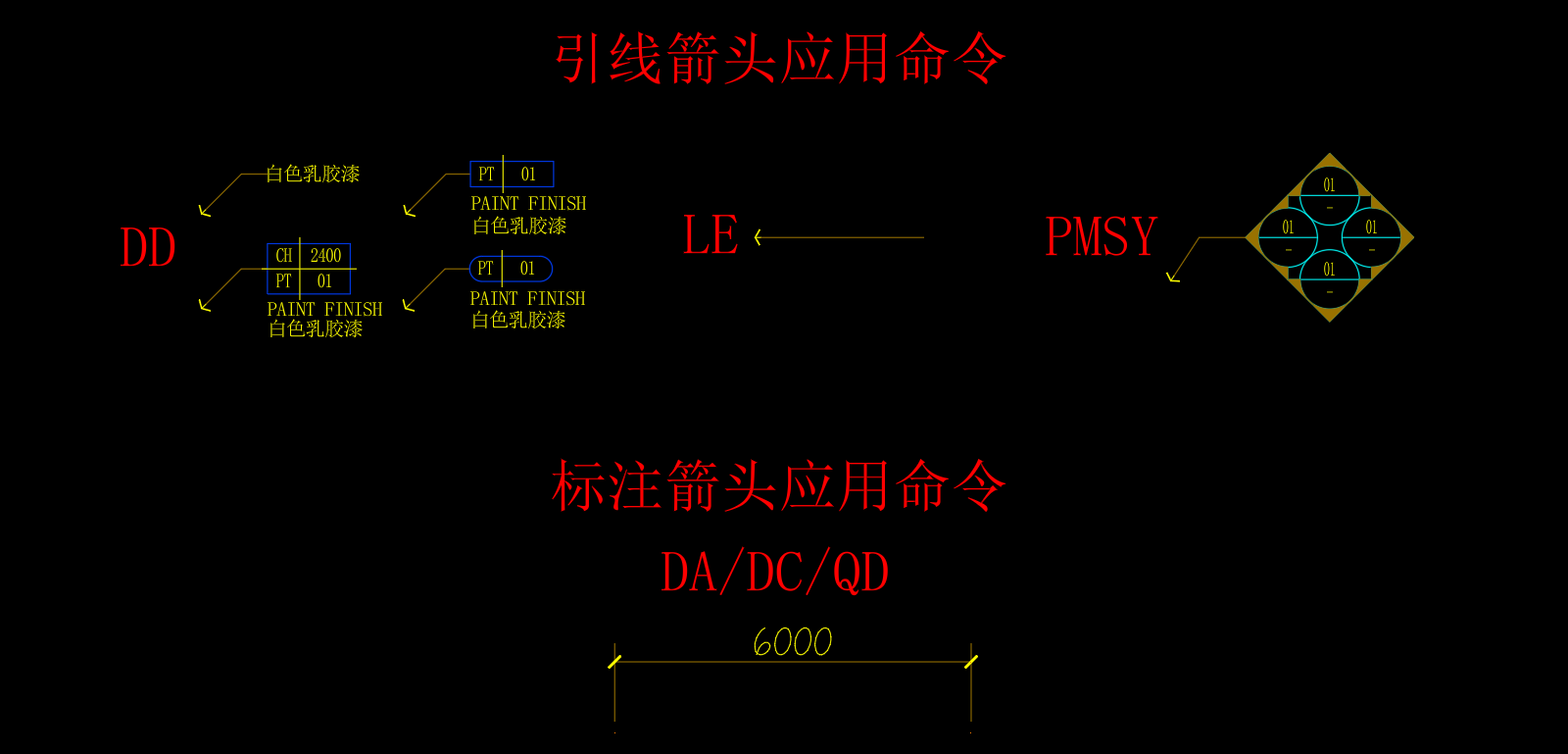

应用命令

海龙的箭头均可自定义,海龙应用命令有
