层板剖面CBB

记忆：“层板板”拼音首字母
功能：快速绘制层板剖面

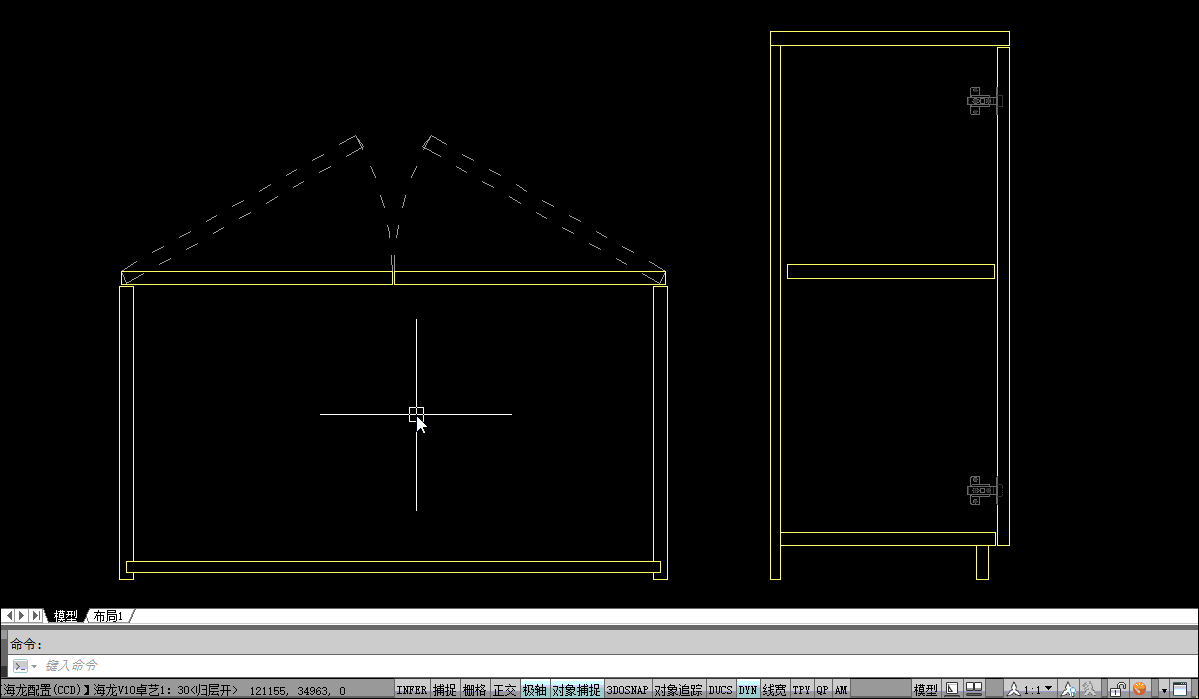

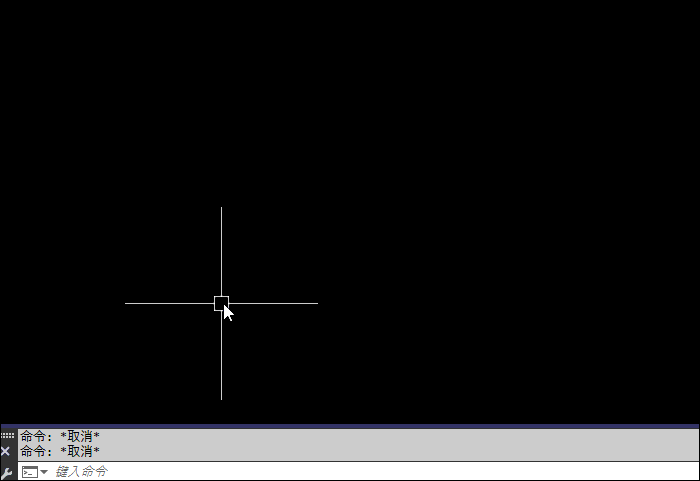

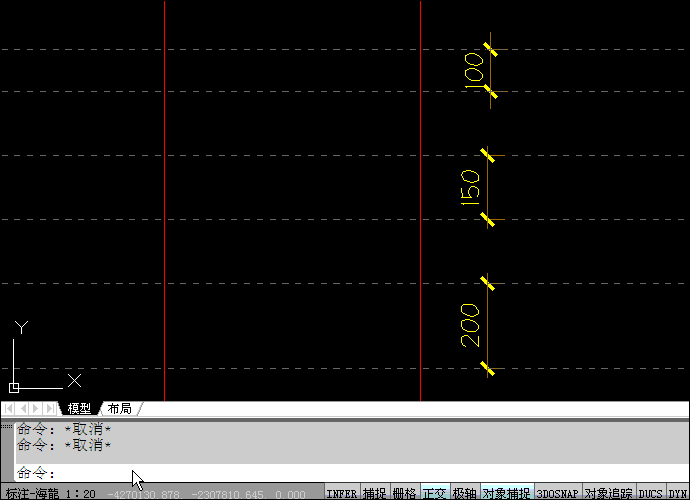

01.动图演示

章节要点

CBB，S是进入设置面板，灵活运用其中的饰面板构造做法轻松绘制柜类构造
对于有些需要裁剪的地方，可用TR修建，也可和树哥一样建块后WQ快速遮罩

02.图文教程

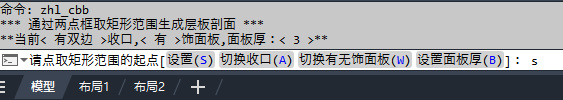

执行CBB命令，可以操作提示栏切换如下选项

输入S进入详细设置

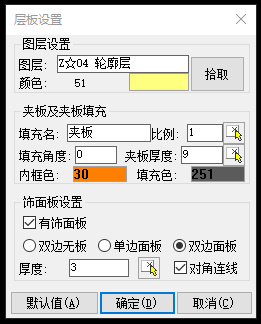

可修改线、填充的图层和颜色，夹板填充/厚度等等均可自定义

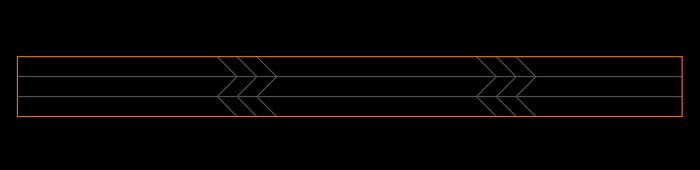

填充样式：夹板

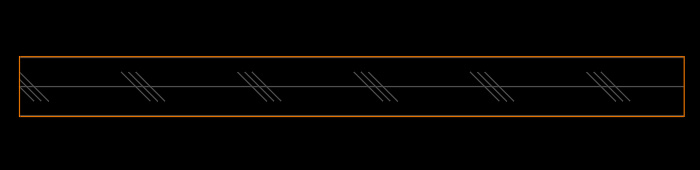

匀称线性的夹板填充图案，可用JBB/JB单独生成

填充样式：CORK

传统美观的夹板填充图案

03.饰面板构造

绘图构造不同，我们会选择单边或多边生成饰面层板，以快速准确绘制

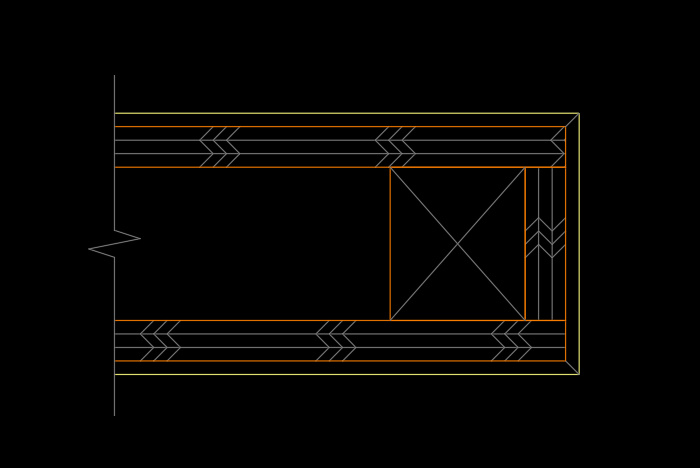

双边面板

绘制4饰面的层板，如独立层板

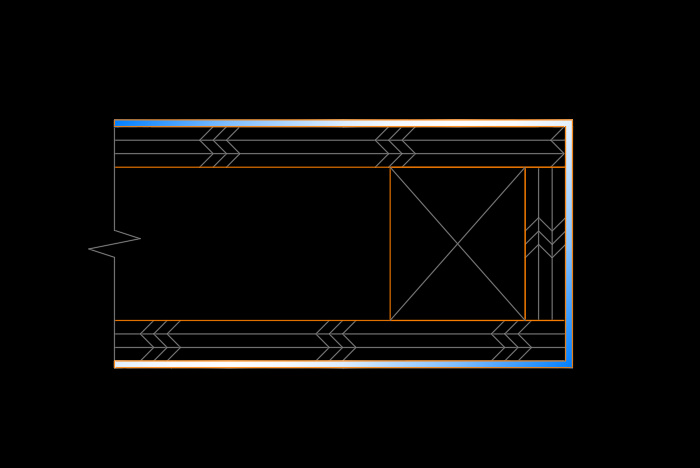

单边面板

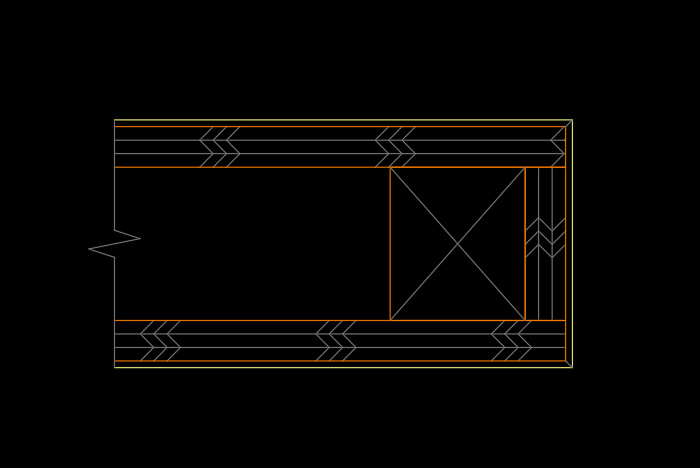

绘制3饰面的层板，有一侧板材切割并和其他基层结合

双边无板

绘制2饰面的层板，如饰面整版经过切割的装饰板材，用在背板，或两侧其他材料收口，如不锈钢

无饰面板

绘制木框架板材，生成没有饰面板的“基层板+木方”

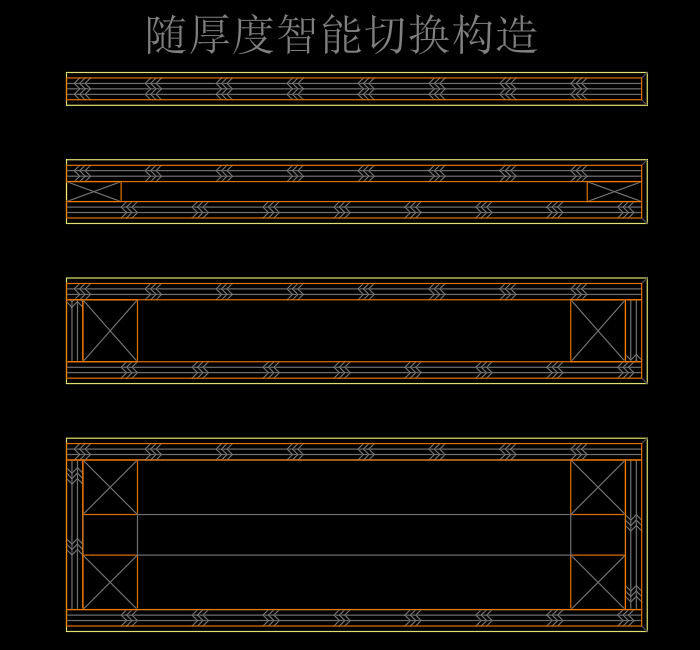

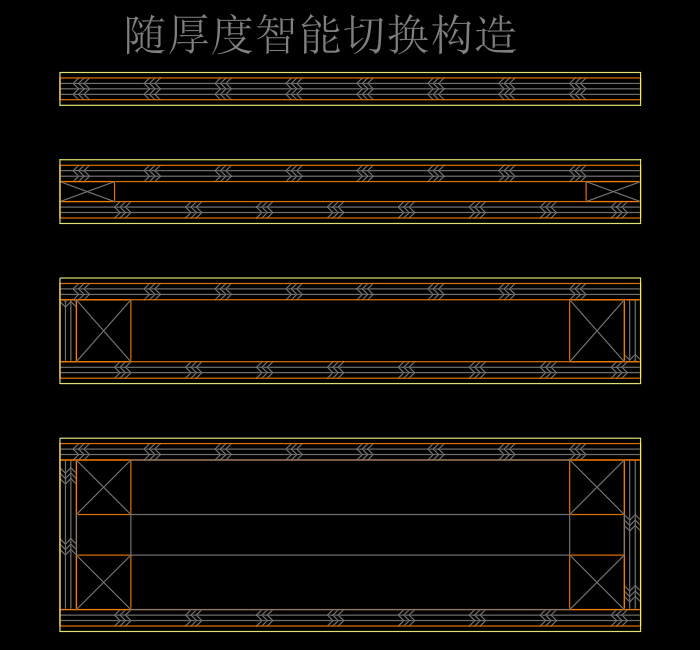

04.厚度的组合画法

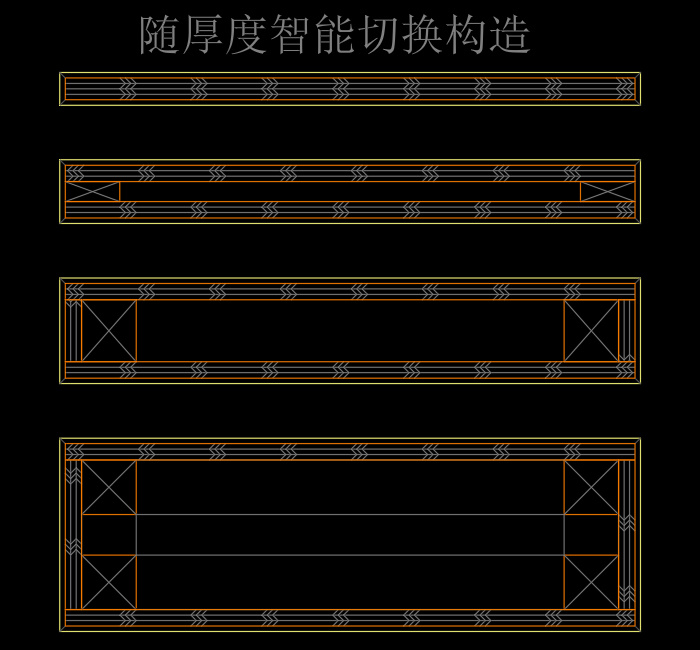

配合√对角线，设置饰面厚度不同，可绘制油漆、木皮、皮革、不锈钢、木饰面和铝塑板等板层板，配合相关命令，非常高效

厚度1：木皮/漆面(✘勾对角线)

厚度1/1.2/1.5：皮革饰面(√对角线)

厚度1.2/1.5/2：配合不锈钢BXG命令

厚度3：木饰面/铝塑板

厚度10：砖面(配合砖面ZM和龙骨LGG)

厚度20：石材(配合墙剖QB和龙骨LGG)

05.层板板材关系

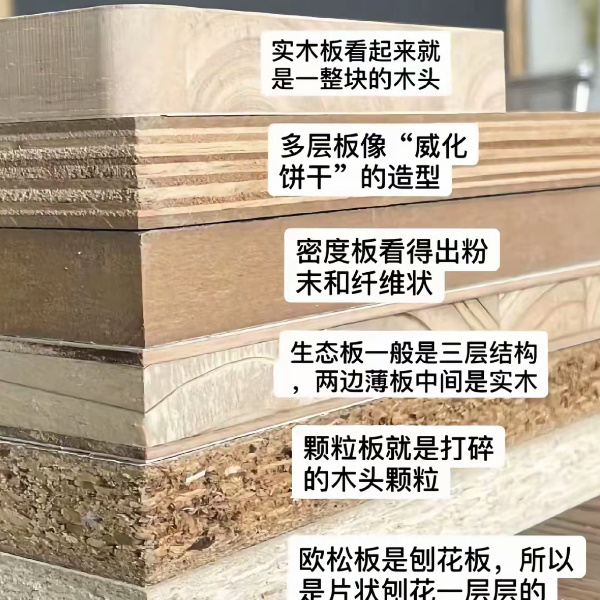

随着板材工艺的更新迭代，一体式的板材市场占有率越来越高。这推动了绘图表达形式的变化，CBB层板剖面非常好的贴合了“木饰面层板”“基层板”之间的衔接
常规厚度：9mm、12mm、15mm、18mm

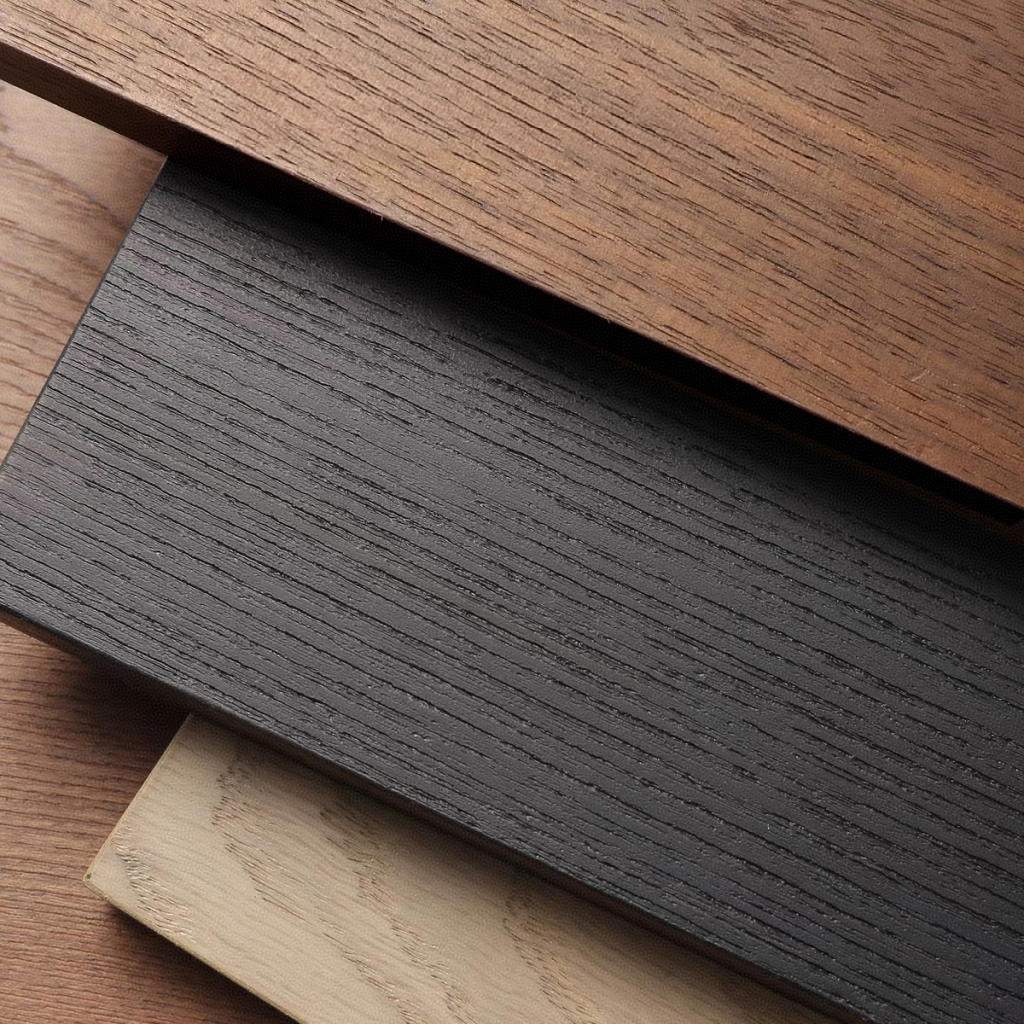

成品装饰板

基层板

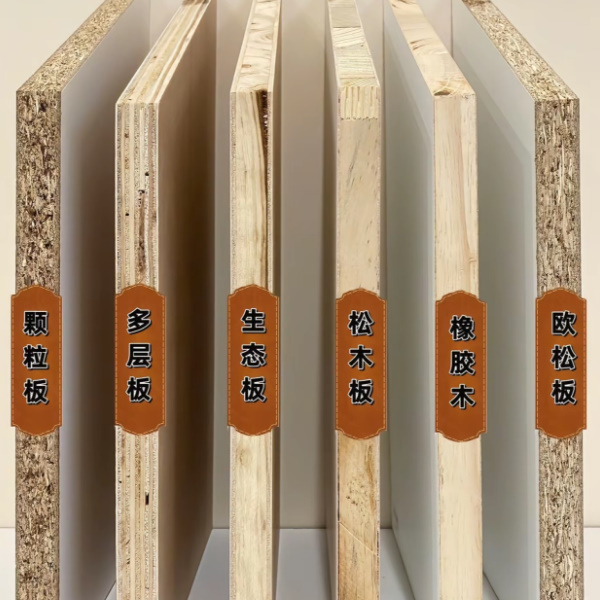

装饰板材的基材常规厚度因材料类型和应用场景不同而有所差异，以下是常见基材

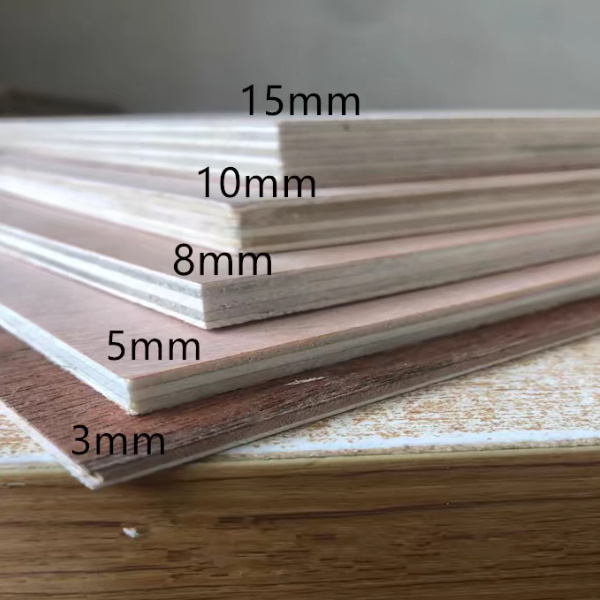

胶合板（多层板）
- 常规厚度：3mm、5mm、9mm、12mm、15mm、18mm、25mm
- 用途：3-5mm用于背板或贴面；9-18mm用于家具、隔断；18mm以上用于承重结构。
密度板（中/高密度纤维板，MDF/HDF）
- 常规厚度：2.5mm、3mm、5mm、9mm、12mm、15mm、18mm、25mm
- 用途：薄板（2.5-5mm）用于贴皮或雕刻；厚板（12-25mm）用于柜门、台面。
刨花板（颗粒板）
- 常规厚度：9mm、12mm、15mm、16mm、18mm、25mm、36mm
- 用途：18mm常用于柜体；25mm以上用于台面或承重部件。
细木工板（大芯板）
- 常规厚度：12mm、15mm、17mm、18mm、20mm
- 用途：15-18mm用于家具框架、墙面基层。
欧松板（OSB）
- 常规厚度：9mm、12mm、15mm、18mm、22mm、25mm
- 用途：建筑结构、墙体衬板或装饰基层。
