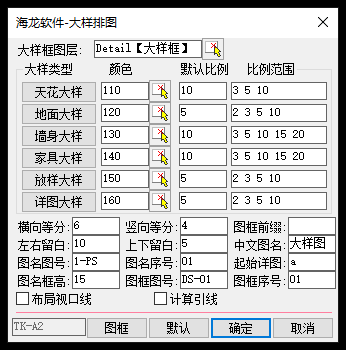

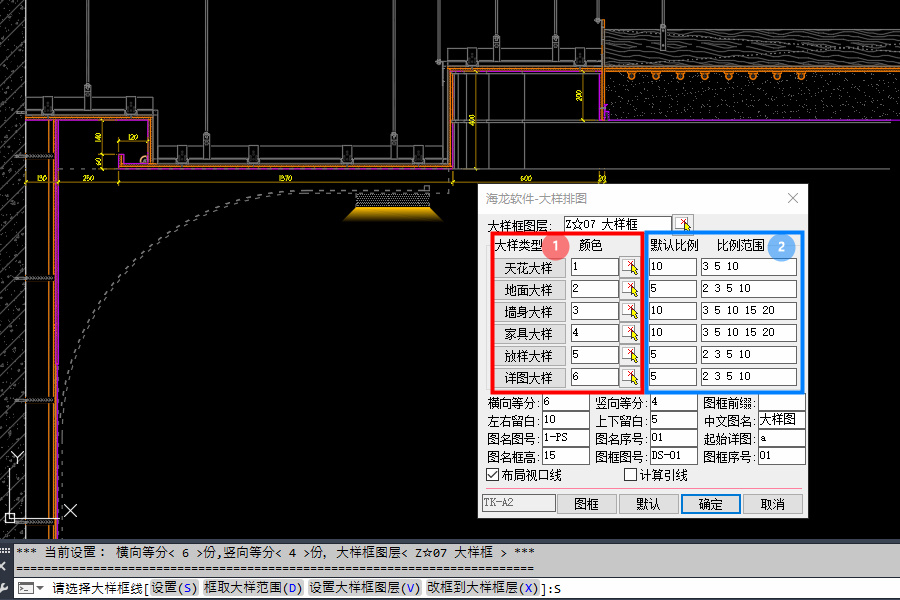

给用到的“天花、地面、墙身、家具、放样、详图”大样类型，没用可忽略不设置，如图：
● 颜色（例1/2/3/4……易分辨即可，大样框排版后可删除）
● 比例范围（以默认为主，比例范围应贴近常用剖面比例）

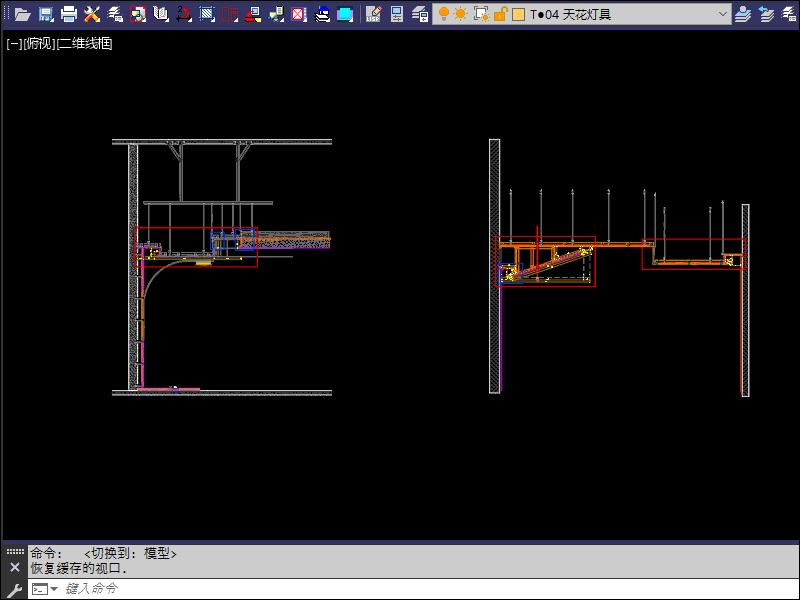

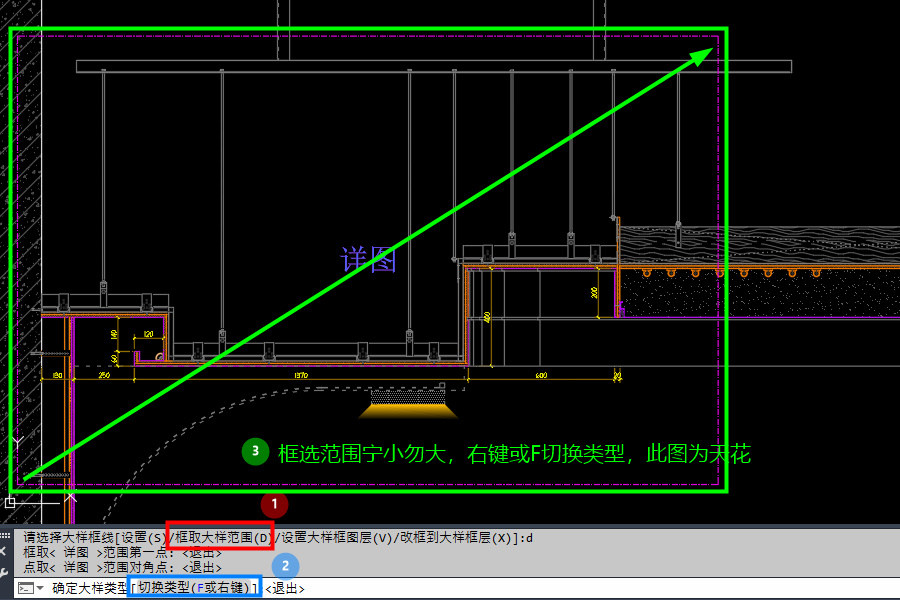

在模型大样地图框选需排版大样，注意：
● 框中部分要精炼， 因为它是布局视口显示范围；需局部放样，就用相同的线框选。
● 鼠标右键或F切换至对应大样框颜色即可空格，连续后面的范围框选
与改框到大样框层X效果一样，2步骤生成的不一定是系统大样框层

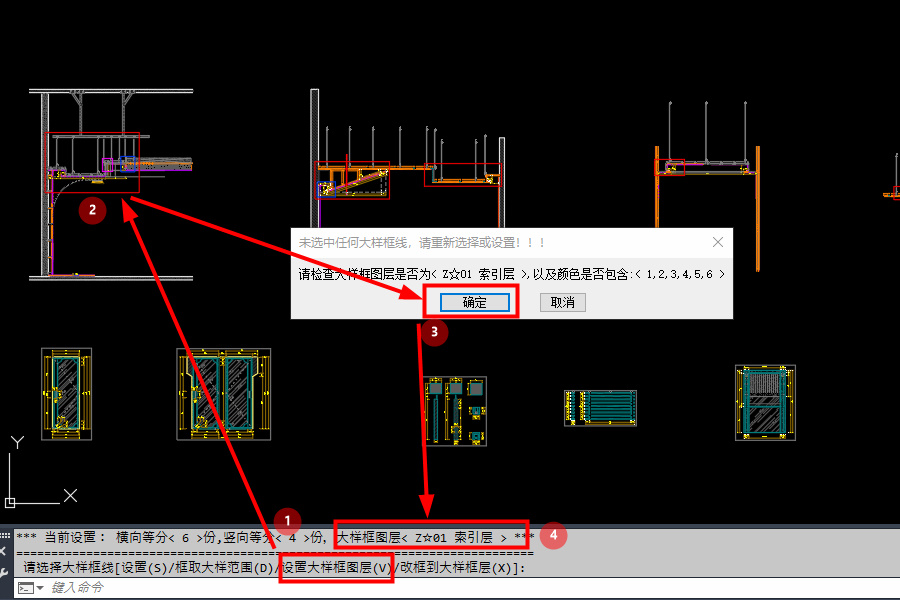

设置大样框图层V相当于将目前绘制出的框的图层设置为“大样框图层”

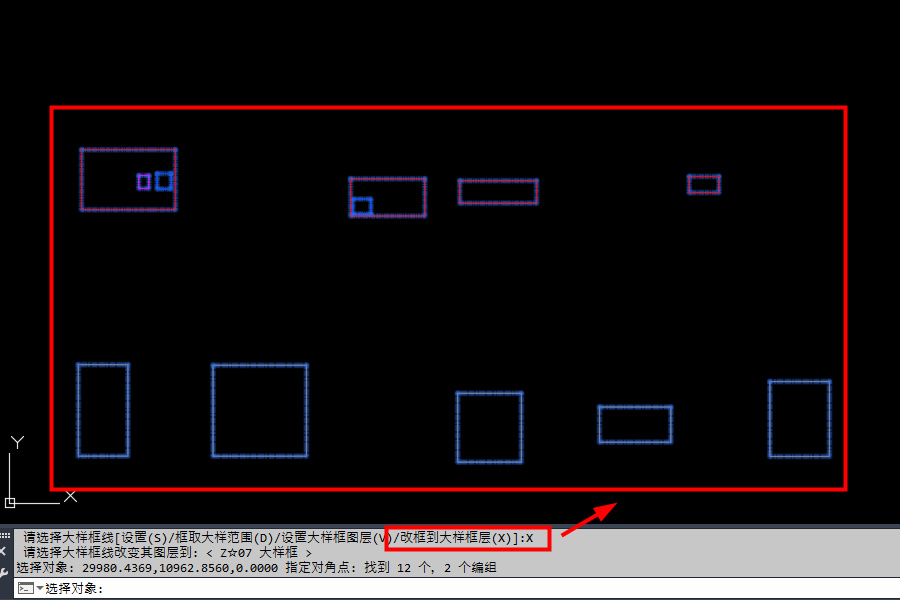

与设置大样框图层V效果一样，将2步骤生成的框选中输入D独立图层后
执行DPT的“改框到大样框层X”，将他们归层到系统设定的“大样框图层”(D空格两下恢复图层显示)
执行DPT，选中模型大样框
● 可一键全框（视口多会有点卡）
● 也可按照类型框分次框选，例如先天花地面，再墙面大样等（树哥常用这个用法，可控性强，图框序号先后衔接就好）

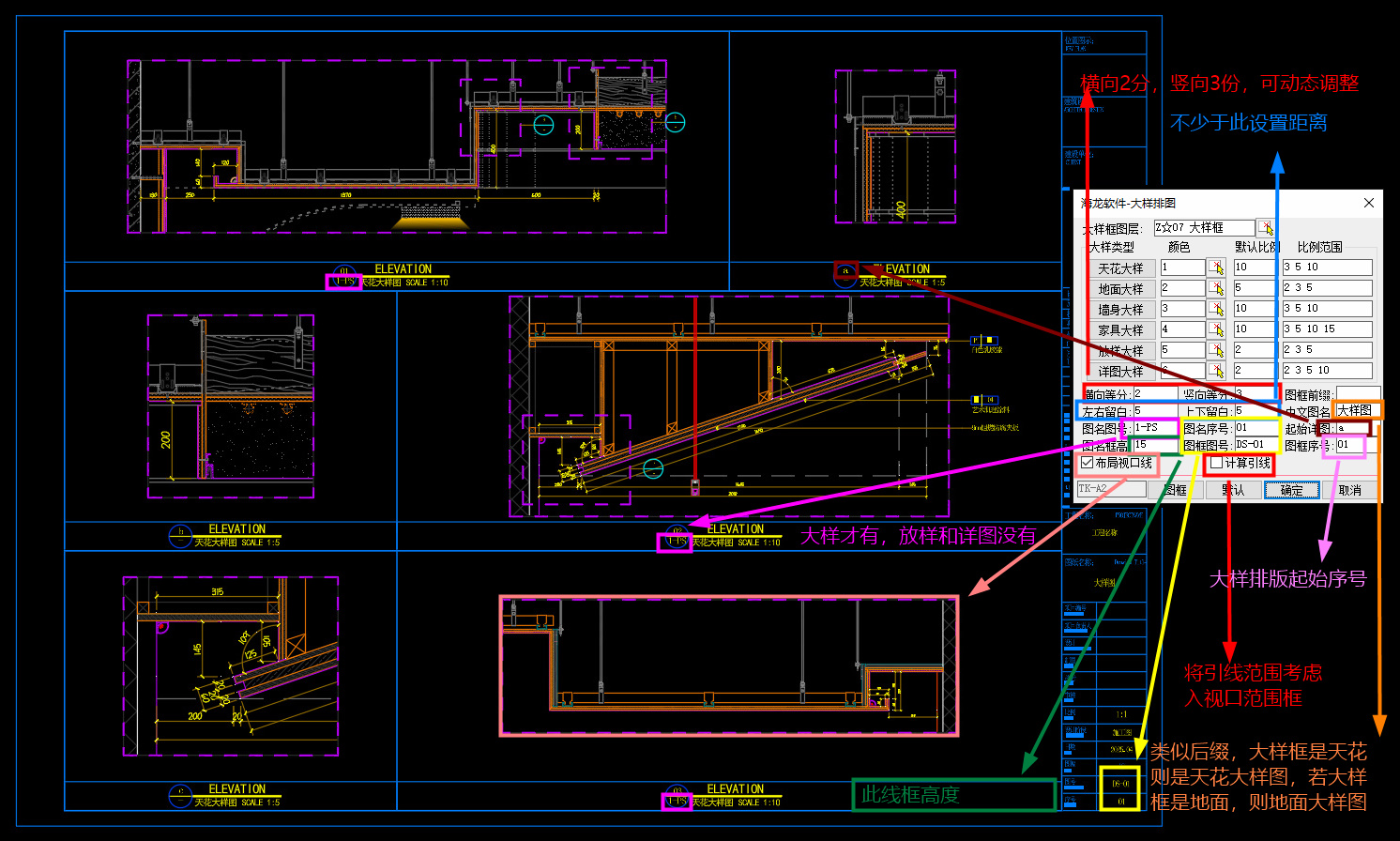

参数对应排版后的数值位置，这块多练多试，后续排版就会更轻松
框选中视口线，然后点击中间的三角形，可以从跳出的窗口选择提高/降低比例
操作特点：显示范围不变，视口线随着比例大小而变化大小
DE选中适合的比例刷视口线（配合gv查看视口，拖拽视口线放大）
操作特点：视口范围不变，显示范围随着比例大小而变化大小
