灯具定位图

图面表达要点（“图纸上要有什么”）的核心目标：让施工方一目了然地知道在什么地方、安装什么灯、尺寸变量；所有灯具都应用精确的尺寸标注其安装中心点的位置；图框的左下角或右下角必须有图面包含的灯具的图例说明。尺寸的定位基准优先：天花造型线＞完成面＞核心结构柱＞墙体

常用命令

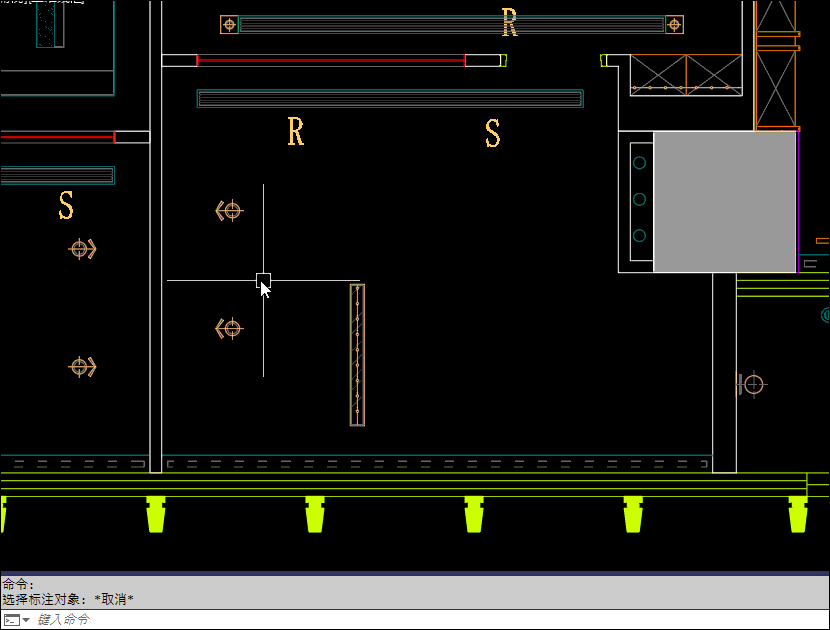

灯具定位 PDD

图中有“区域轮廓线”，且“天花灯具层”为系统图层，则可一键智能识别并进行灯具标注
图中调整技巧：DF选中一标注空格，则整列标注智能选中，再DS重新对齐

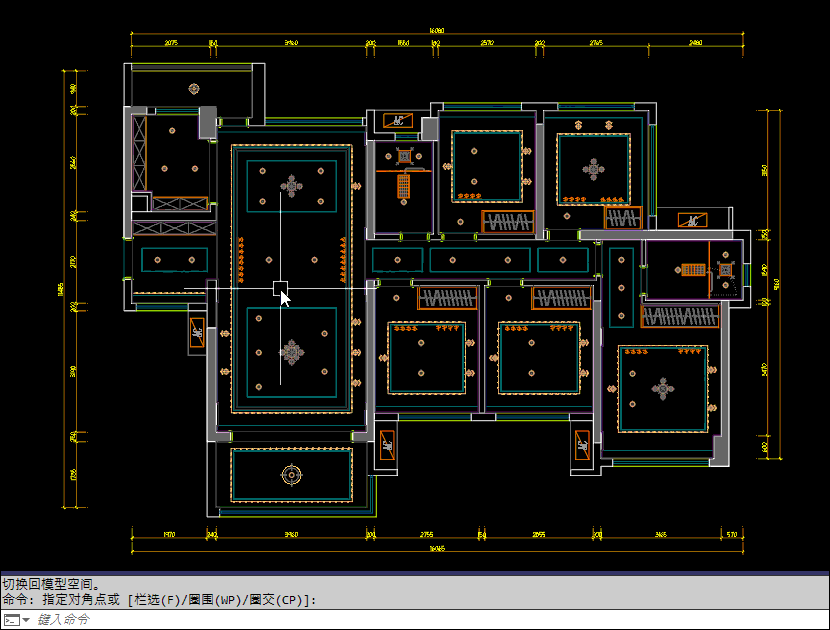

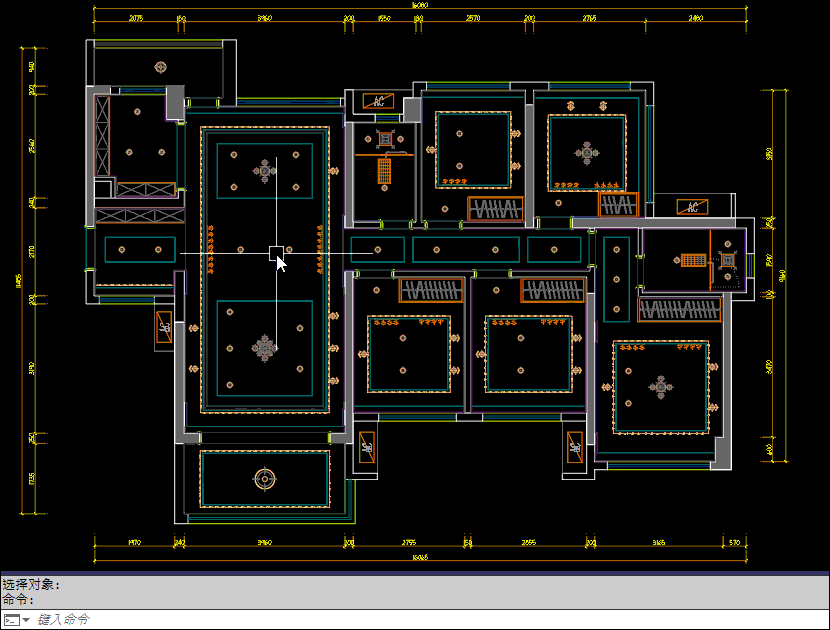

灯具定位 DG

只需要选中灯具，即可智能识别封闭空间进行灯具定位（避免干扰，可将灯带层隐藏或冻结）
另外DC和DA补充完成（先留意GFF标注归层，GF可关闭自动归层）

标注技巧

体现灯具的定位图的专业性和严谨性，标注尺寸的尾数宜为0、5；不宜出现12346789等尾数。控制变量标注可灵活使用“EQ”等分标注

① 坐标尺寸标注法

以房间的两条垂直墙面为基准，标注灯具到两面墙的垂直距离。（常用DC命令）
这是最简单且清晰、施工最方便的方法

② 层级化尺寸标注

第一级：整体灯具在空间中的总体定位（如到造型/墙的尺寸）。对齐轴CL作为主控量
第二级：内部灯具之间的相对关系（如间距、对齐关系）。内部尺寸EQ均分或细分
