索引符号自定义

SSY面板中的索引符号，支持用户自定义

01.常规索引符号视频讲解

可配合教学①图文教程一起学习

02.特殊索引符号视频讲解

可配合教学②图文教程一起学习

03.图文教程

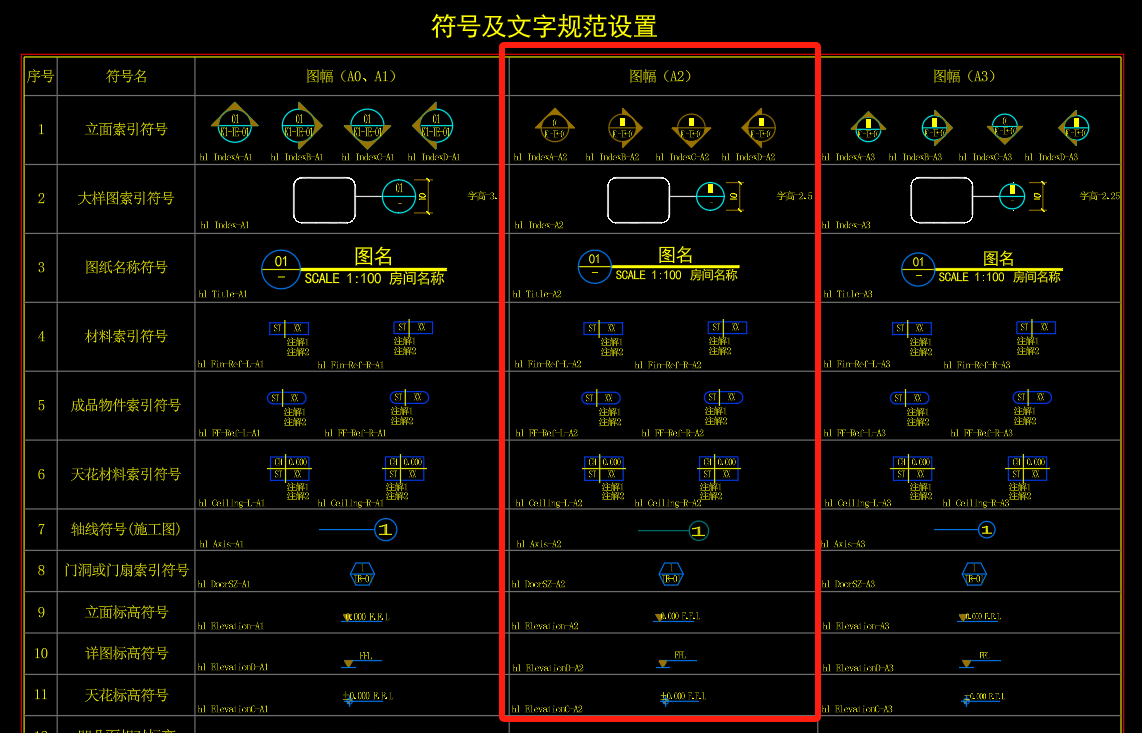

首明确配置使用图幅，输入CG，如下图是A2图幅，则修改系统符号文件中的A2列表即可

进入文件路径一：SSY，“打开符号文件”

进入文件路径二：
《海龙软件》\Sys\配置\用户配置\系统符号.dwg

SSY：系统符号修改面板

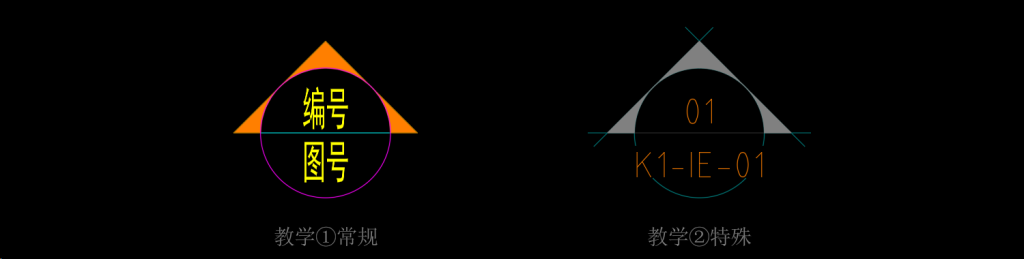

若用户接受当前海龙的索引符号的款式，可通过面板修改颜色字体参数，看教学①；如果需要深度定制，完全符合自定义的符号，看教学②

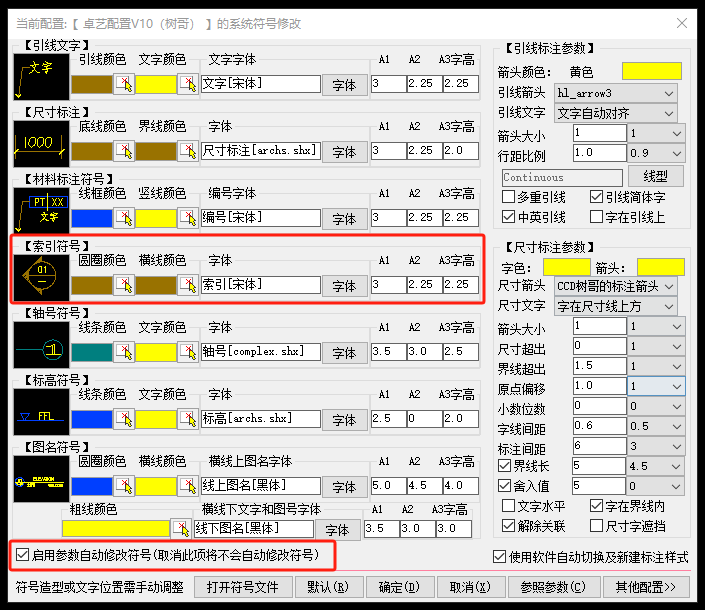

① √ 启用参数自动修改符号

勾选，让索引符号的“圆圈颜色”“横线颜色”“字体”“A1~3字高”以此面板为准，自动修改
（适合修改“索引符号”上述参数设置即可满足制图规范的用户，通用性高/大众化，容易改参数）

按A2图框，布局1:1，教学如下：

方法①优点：轻松修改各种图层、颜色等参数
01.SSY面板统一修改“圆圈/横线颜色、字体、字宽字高”；确定后，对图例GB同步一下，完成

02.以索引A为例，若“图号”超出，可将对齐方式改为“布满”，再将“箭头填充”改成30号色，操作动图：BEDIT进块
修改“文本属性对齐方式”、方向颜色（可不随层，或随系统层），HEX全图属性更新，SSY确定，最后GB同步

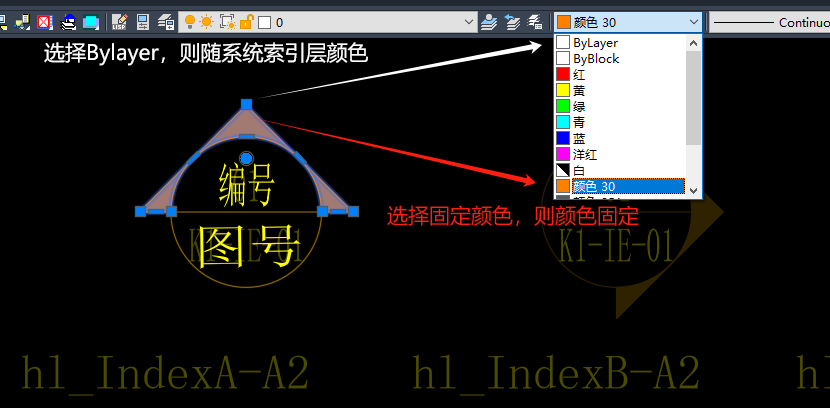

索引方向填充可选随层或不随层，若设置随层，则同系统图层【索引】颜色

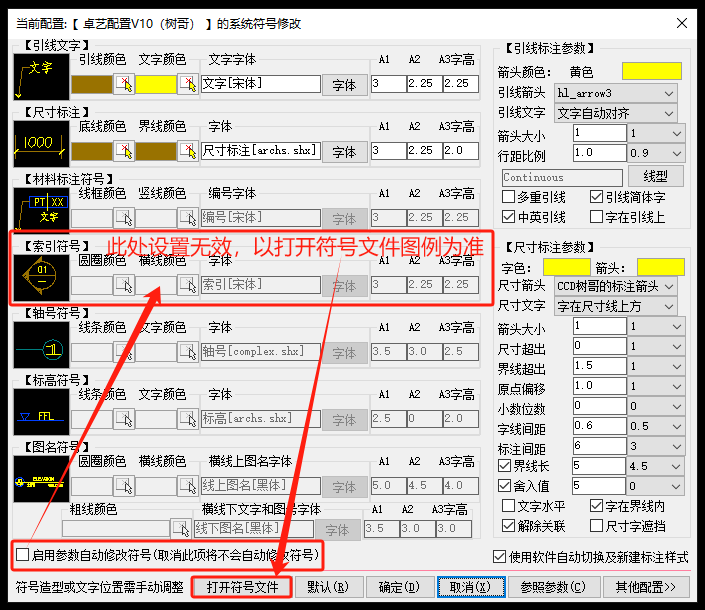

② 不启用参数自动修改符号

不勾选，让索引符号的“圆圈颜色”“横线颜色”“字体”“A1~3字高”面板设置无效，以符号文件图块为准
（适合制图规范严格要求的公司，样式可以做到100%符合用户自定义标准，稳定不变）

按A2图框，布局1:1，教学如下：

方法②优点：将文字以外的颜色锁死，将变量变成定量
01.复制新索引符号，SSY改文字颜色，不启用参数自动修改符号，点“打开符号文件”，选对应符号，BEDIT进入

02.单行文本ZSX转成属性文本，将属性文本“标记”一一对应（否则无法识别），做图块基点辅助线，将其删除；然后将自定义内容移动过来；保存，从图块编辑器出来，GB对图块同步，PU保存；另一文件HEX，GB完成

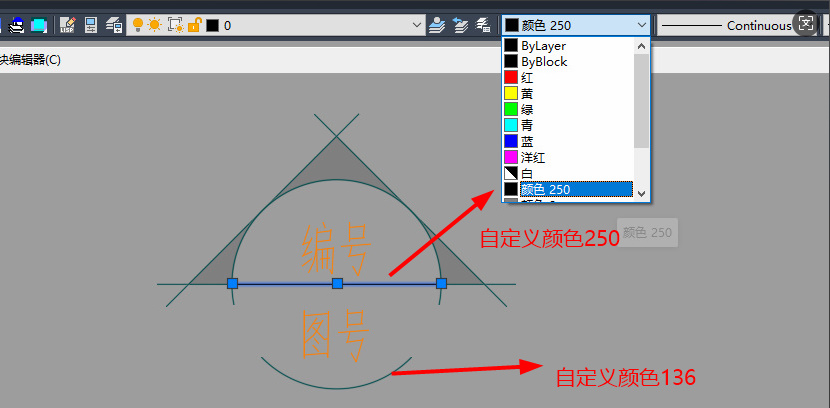

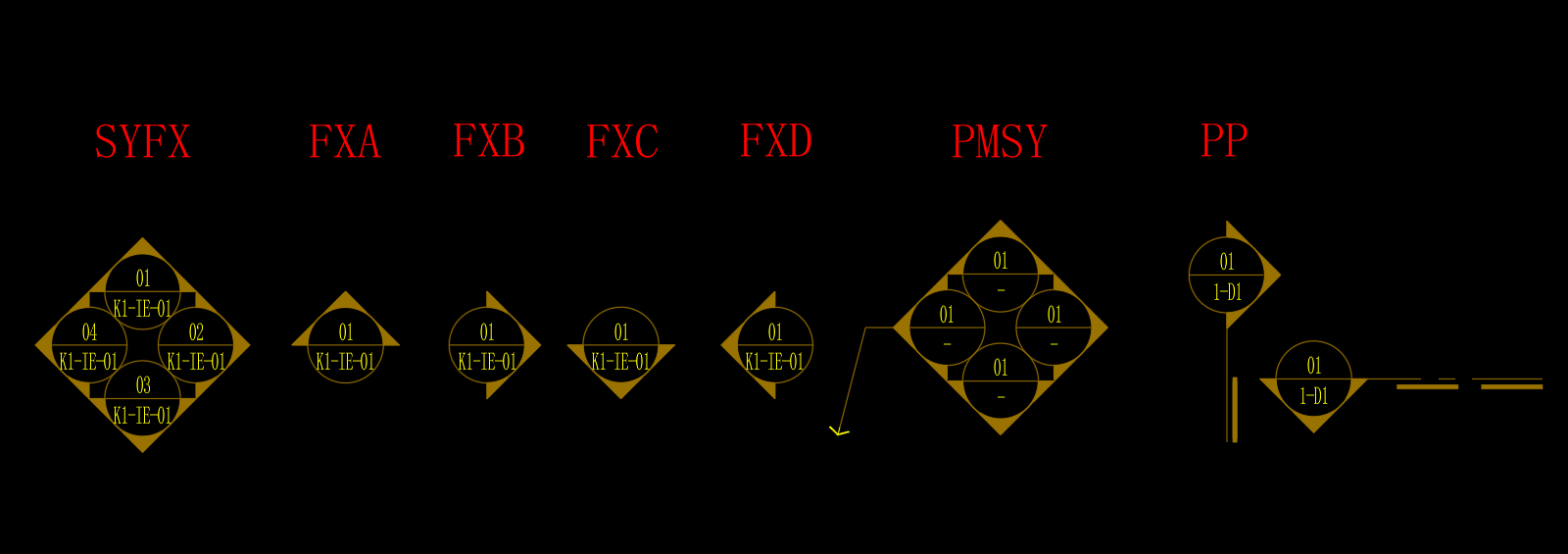

此方法可自定义任意特殊造型索引，建议除文字外建立图块锁死颜色，或索引方向填充可选不随层，设置如下：

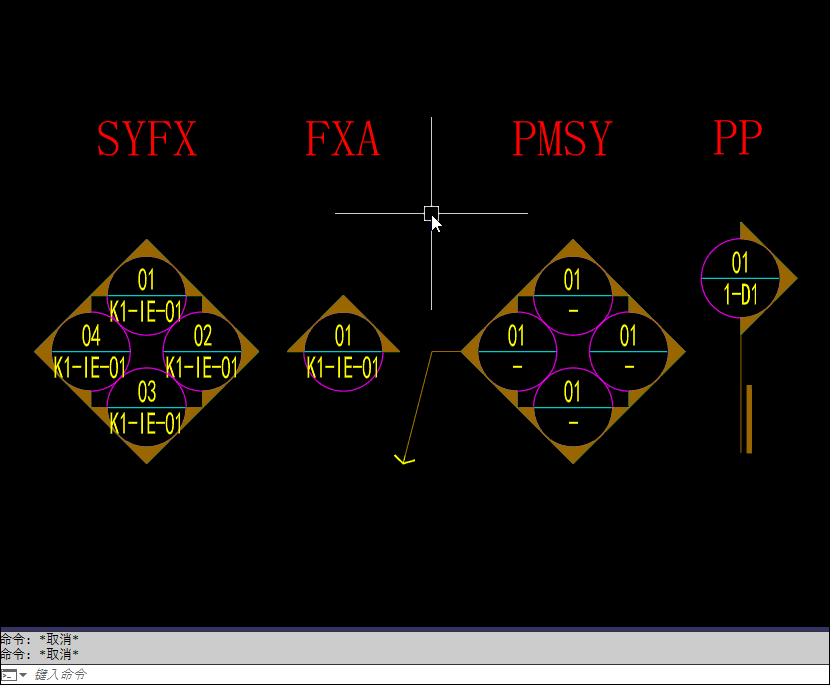

04.应用命令
