家具尺寸图

家具尺寸图是施工图深化设计中的重要组成部分，其作用远不止标注长宽高，而是确保设计方案能够精准、高效、无差错地落地的关键性图纸。
其中，“家具尺寸PBB”需要具备一定的条件方可生成；而“标注图块DBL”和“图块统计KB”则不需要任何条件，随时可以进行家具尺寸图的标注和统计

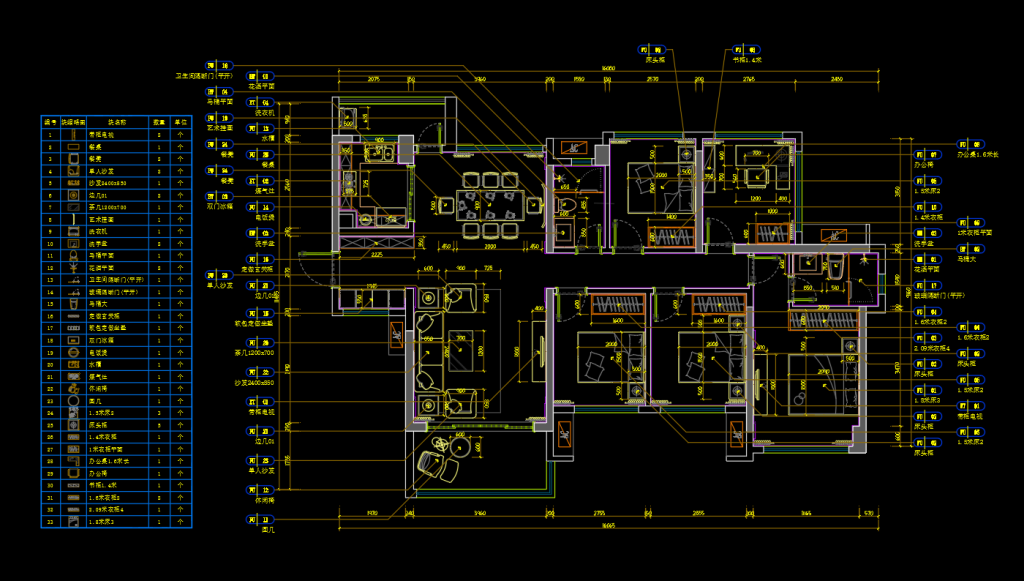

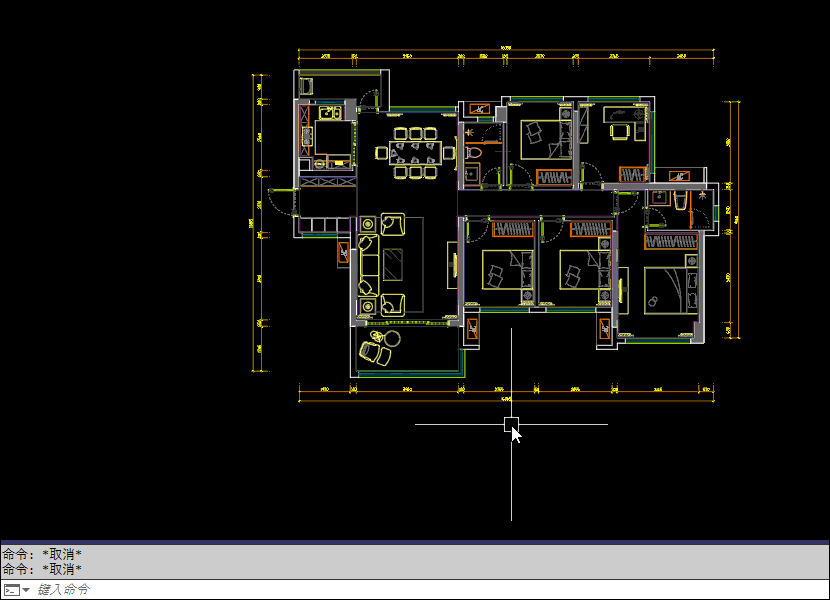

海龙智能生成的家具尺寸图条件非常简单，仅需满足：1、有区域轮廓线；2.图块名称包含规则关键词；3.家具等图块在指定图层（均支持自定义），则可以一键生成以下动图：

海龙智能生成三部分：

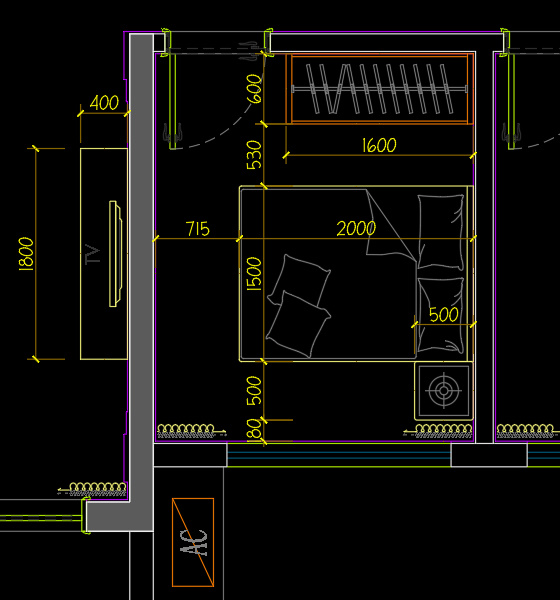

①.家具图块尺寸定位

一、施工员知悉关系尺寸方便施工；有的公司会将柜体/卫浴/家具位置在现场用墨线弹出；二、业主能清晰、准确地预知未来空间的实际样貌和尺度感，核对沟通避免纠纷；三、图纸上标明“尺寸”或“预留”是业主采购的重要参考

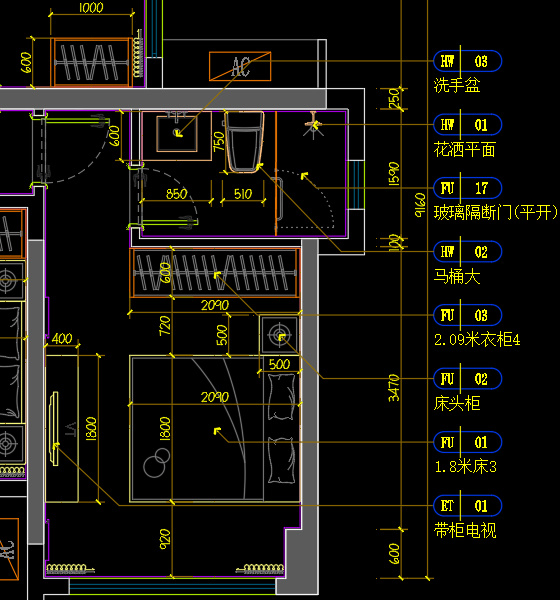

②.家具种类材料引线标注；

一、业主对图面的图例图块不理解，则可看引线对应的文字知悉其物体名称二、对于需要业主自行购买的活动家具（如沙发、床、餐桌），备注“成品”；设计公司定制的柜体或配饰，则可备注“定制”，责权明确

③家具数量统计

一、统计家具、洁具、衣柜等种类和数量
二、图纸阶段将家具等数量具体化：数量越精确，采购行为“买错、差不多”的模糊操作就越少，可以类比为“产品的装配说明书”帮助理解

这个命令适合标注标准的CAD单体图块(例如床、床头柜分开；或者沙发组合里面的单体)，适宜用于补充、个体标注。
（标注避让用DS命令）

对材料编号包含属性定义的图纸，可以进行材料统计，通常用于立面图、家具定位图、天花布置图和地面材质图统计
（仅为材料统计，如果需要和图例结合，需要结合实际情况微调）

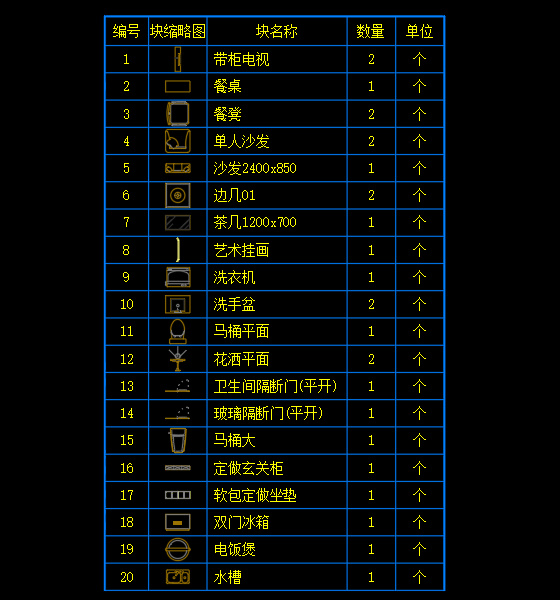

图块统计适用于对一定范围/图层内的物体进行图块搜集并统计，生成图例表格；请注意，KB是针对图块统计，TJJ是属性块统计，二者容易混淆。
（为了避免多选、选错，我们通常会采用D选择多图层来独立图层筛选；或者GC编组后再一起进行图块统计）
