BLM-楼板设置

教学视频

楼板自定义细节

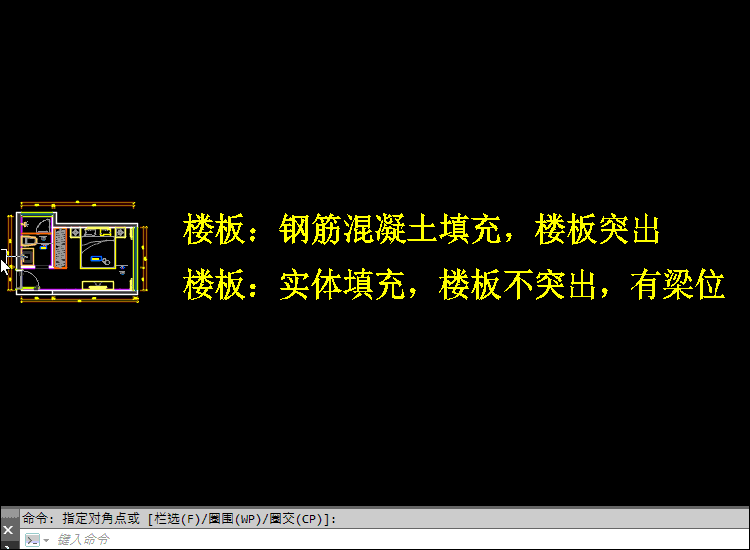

BLM一键全图立面的楼板可自定义程度很高,对以下几方面可以因人而异进行设置

楼板加梁
楼板厚度
填充比例
楼板突出
点击按钮 切换教程

楼板加梁

海龙v9在BLM和LM中的梁位设置均是在LM中输入的,一次输入就有记忆功能,不用的时候同样进LM清除梁位数据

其中涉及到三个概念,一是“梁位及梁高”、二是“梁宽”、三是“精准生成自定义梁位”

一、梁位及梁高

初学者需要先显式四个“梁位及梁高”对应“LM梁位参数设置”的位置,在输入方位的梁位的对应图:

梁高均设置为0,则不生成梁位

二、梁宽

小概念蕴含大变化,需要根据自己的实际情况进行选择

空间有四个面墙体,假设最小的墙体为100mm,最大的墙体厚度为300mm,比如我们设置的梁的厚度为L,三种情况:

一、0 mm≤L100mm时,梁宽会自动随墙体厚度,梁高根据设定来,如下图

二、 100mm≤L≤300mm,几种情况:

01.墙厚比梁宽大的墙体,梁位自动和墙体同宽度

02.墙厚比梁宽小的墙体,梁位会根据L设定的生成

三、 L ≧ 300mm,则自动以L设定的梁宽为准

对于这个小知识点,树哥觉得里面学问不小,群友们可以去研究下

当然,这种针对工装的设置根据西红柿居中建墙是有用的,毕竟设计上考虑过梁位,图纸是个表达的话,要求第一点似乎也说得过去……

,树哥也更具备更精准的生成梁位的小伙伴们,海龙当然是能够做到的

三、精准生成自定义梁位

先不设置梁位,生成立面框架后,输入JL(加梁的谐音)

说一下可能用到的命令,就是做辅助线对齐梁线的xx和ss辅助线

JL非常好用:

一、可以切换两种梁位填充模式

二、可以动态调整梁宽、梁高和插入对齐点

三、可以设置新增梁和原始梁的线是否断开

四、梁高可设置计算到楼板顶部,这个就满足配筋图免去计算了



楼板厚度

常见的楼板的厚度有100mm,120mm,150mm,有一些车辆上楼甚至超重设备上楼的楼板会有技术要求厚达200mm

海龙v9生成的楼板厚度默认为100mm,当用户建立配置修改楼板厚度后会自动保存

输入LM,设置楼板厚度(设置后会自动同步到TTT和BLM)

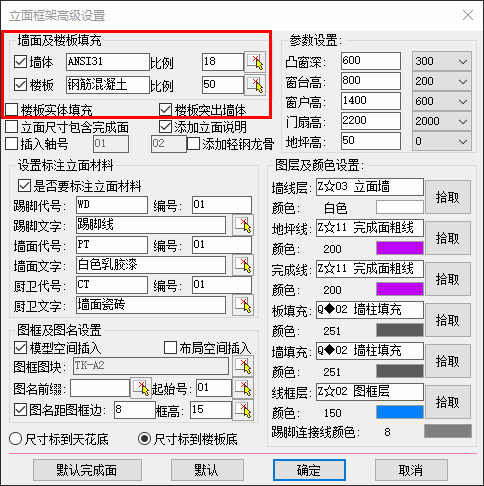

楼板填充比例

楼板的填充常见的有实体填充、钢筋混凝土填充或者其他用户自定义填充、包括填充的比例

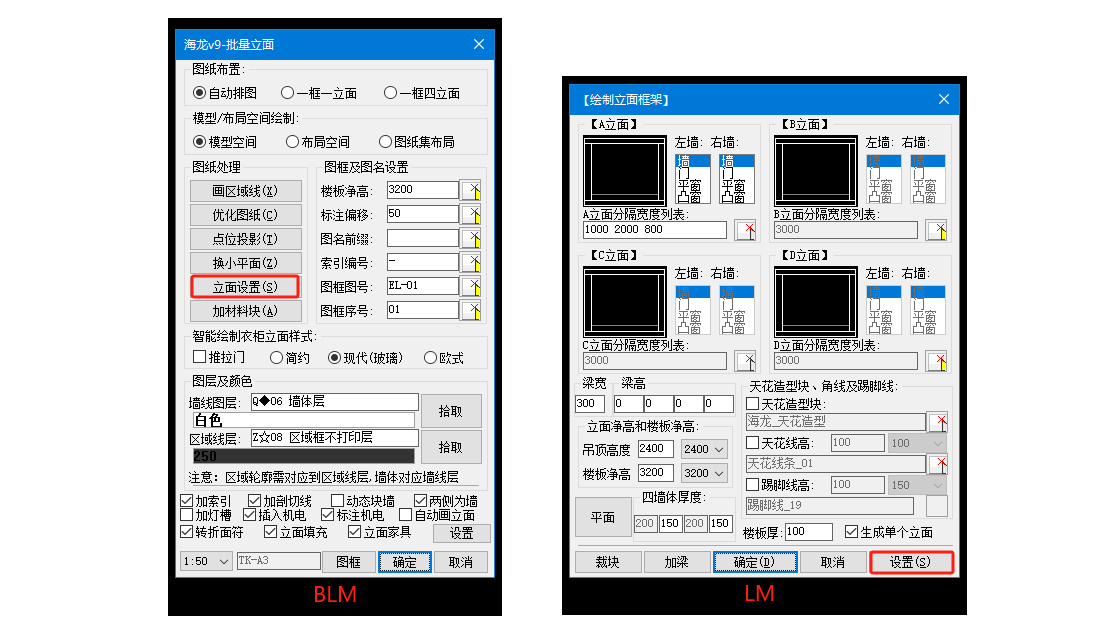

海龙全部都支持自定义,定义的入口:

一、BLM命令面板中的“立面设置”    二、LM命令面板中的“设置”

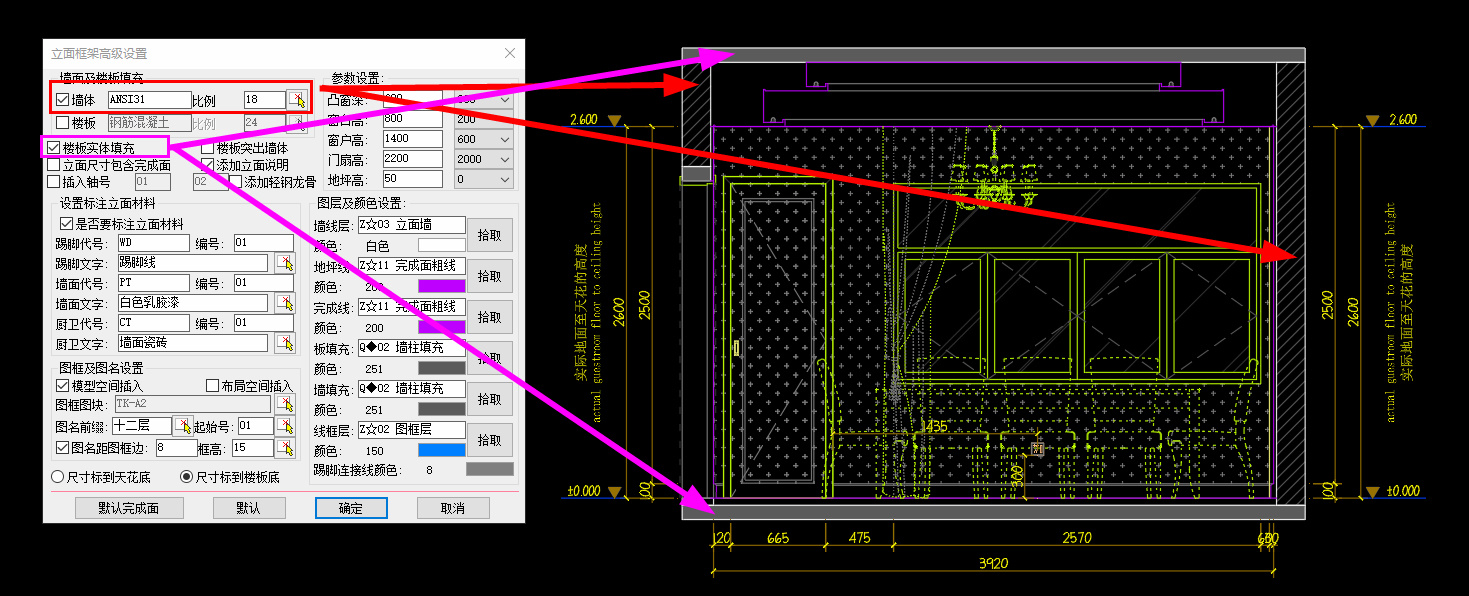

H找到用户自定义的填充,复制名称,设置比例即可

楼板突出

根据公司图面的表达要求设置即可,如下图进入设置界面

找到楼板突出,√勾选按钮即可

如动图所示
