图纸插入布局BJ

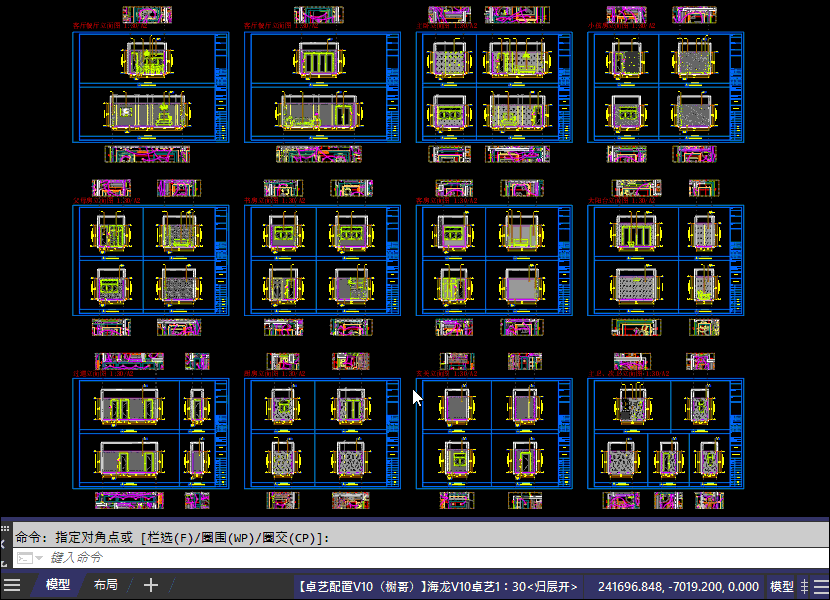

功能：将模型包含图框的已完成图纸，批量进行布局图纸集化，并根据BJ设置给所有图纸设置好打印样式和打印机，最后达到一键出图的效果

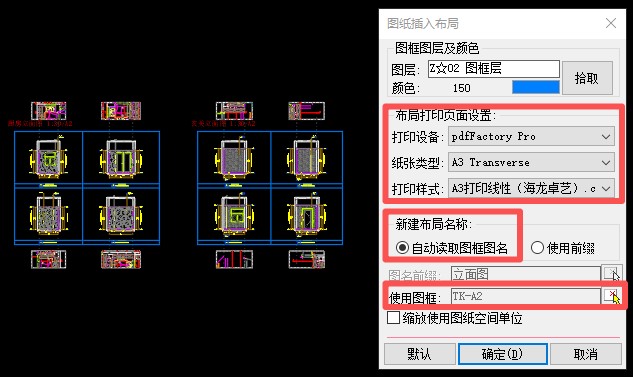

第一步：BJ，设置布局打印页面设置

选择打印机或虚拟打印机，选择纸张类型，打印样式表，即可全图生成

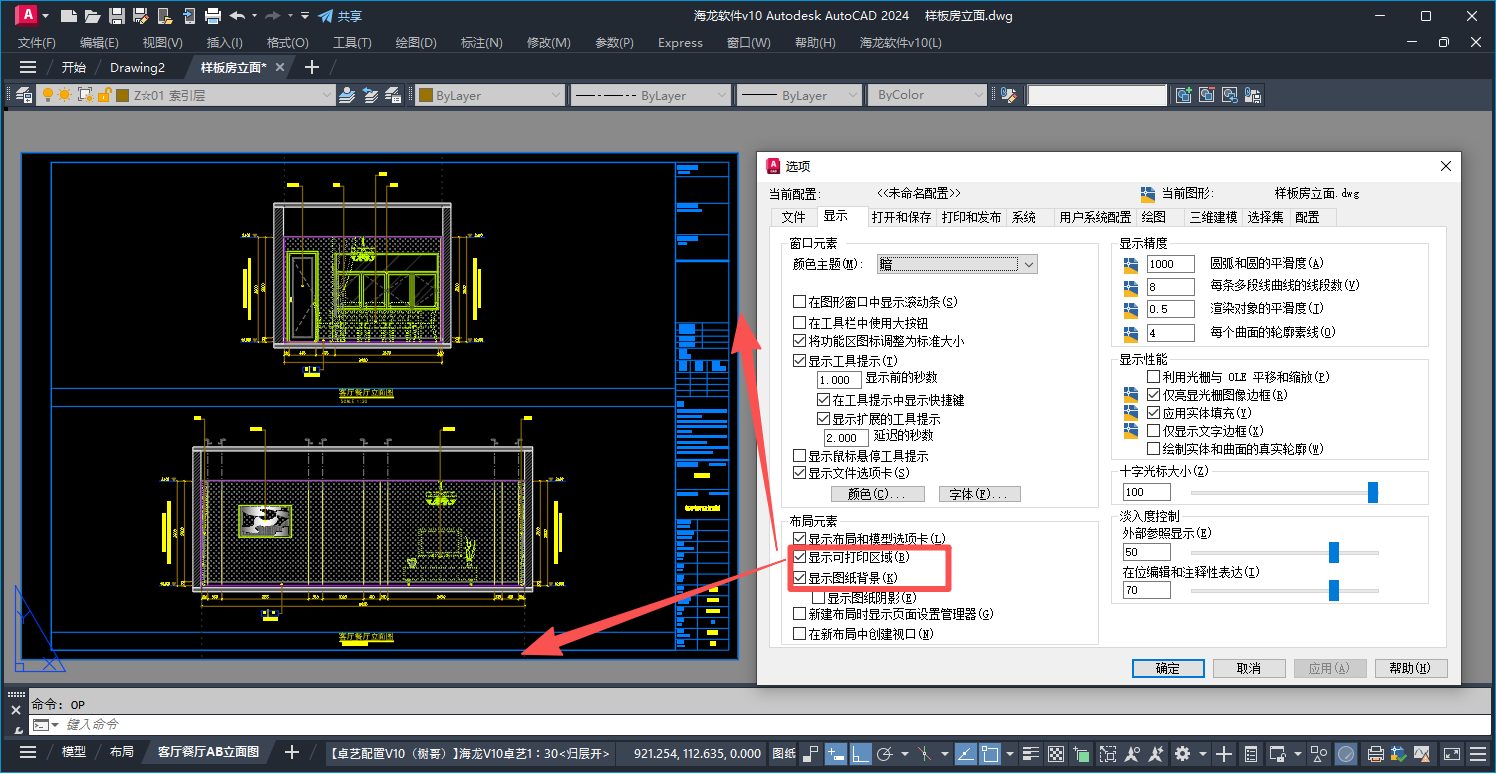

第二步：OP设置-显示，设置打印页面预览

图纸插入布局BJ后，每一个新开的布局视口，海龙都会都会根据BJ的设置设置好打印样式，以下设置可以清晰看到未来的打印范围
如果范围有不对的地方，可以单独再ctrl+p设置，文件会自动保存

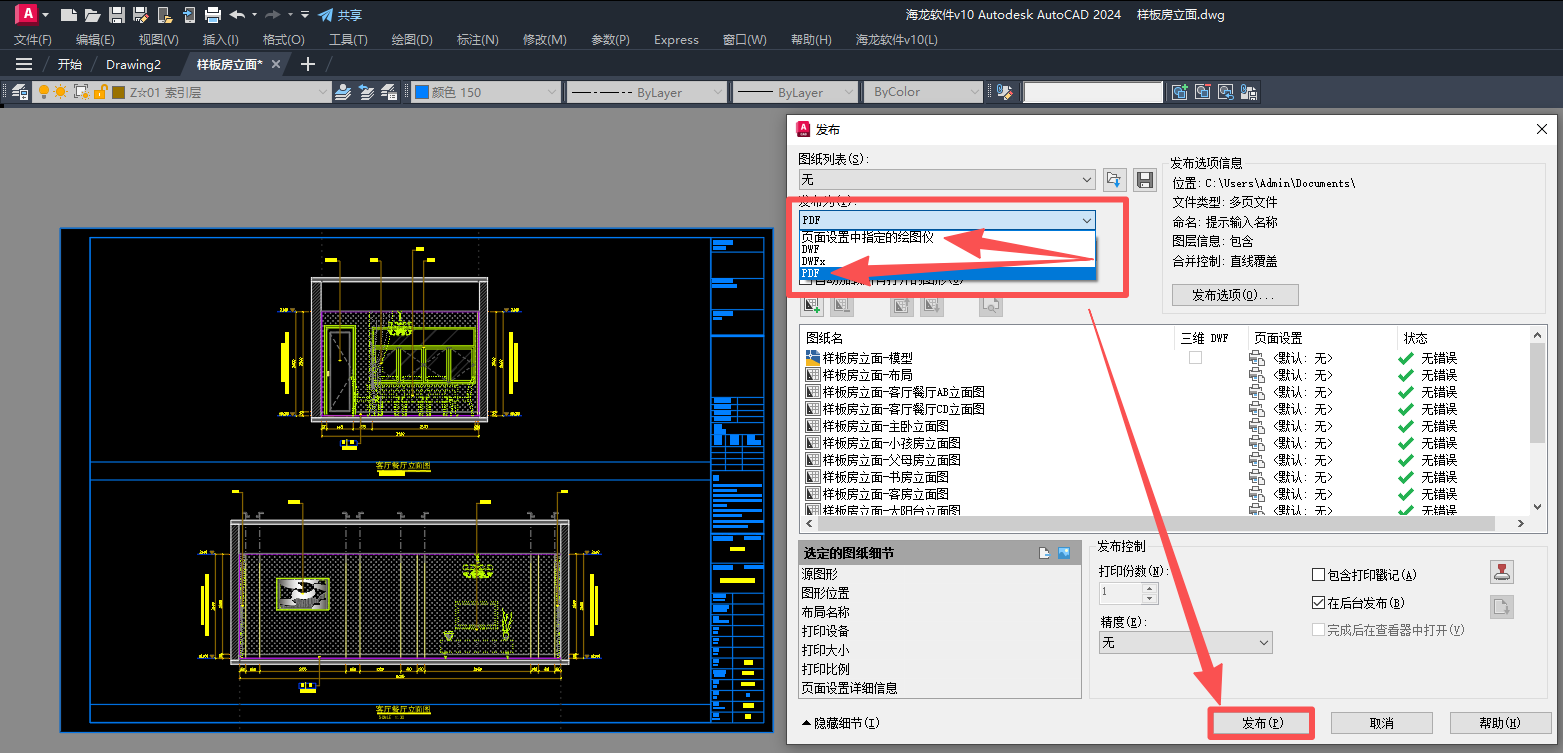

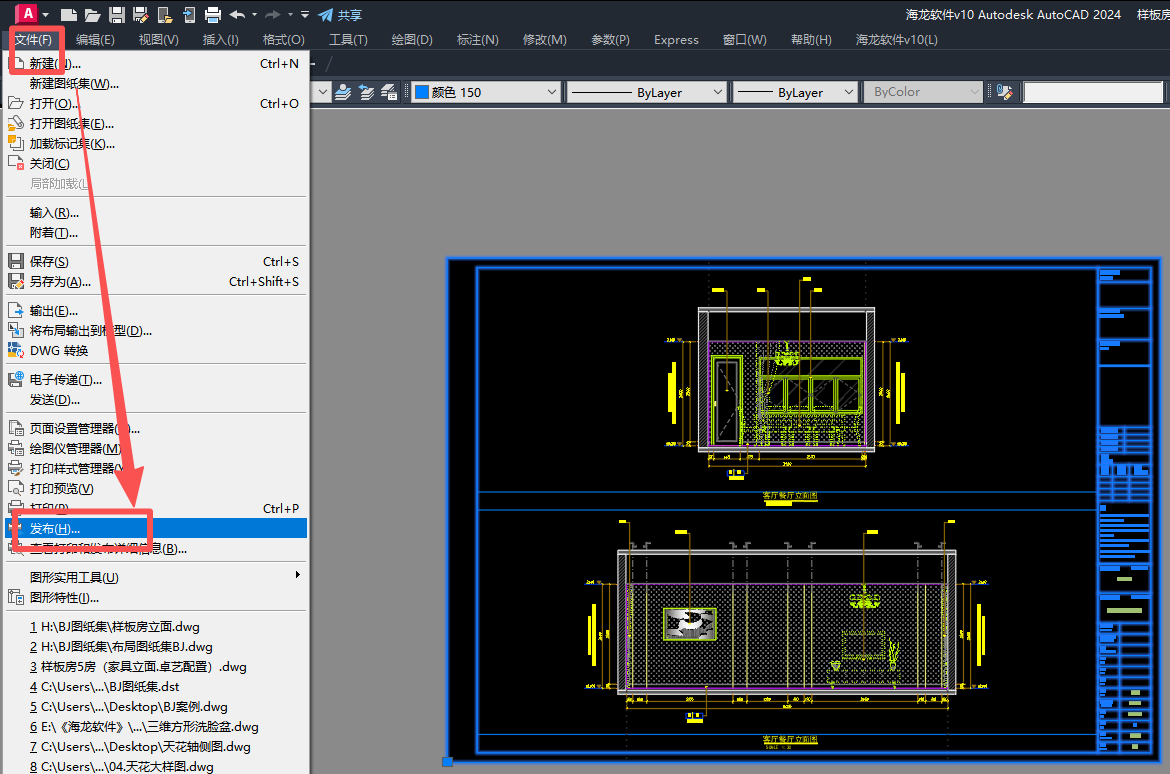

第三步：文件-发布，选择发布绘图仪/PDF即可

可以直接连线打印机打印，也可以发布成一份完整的PDF

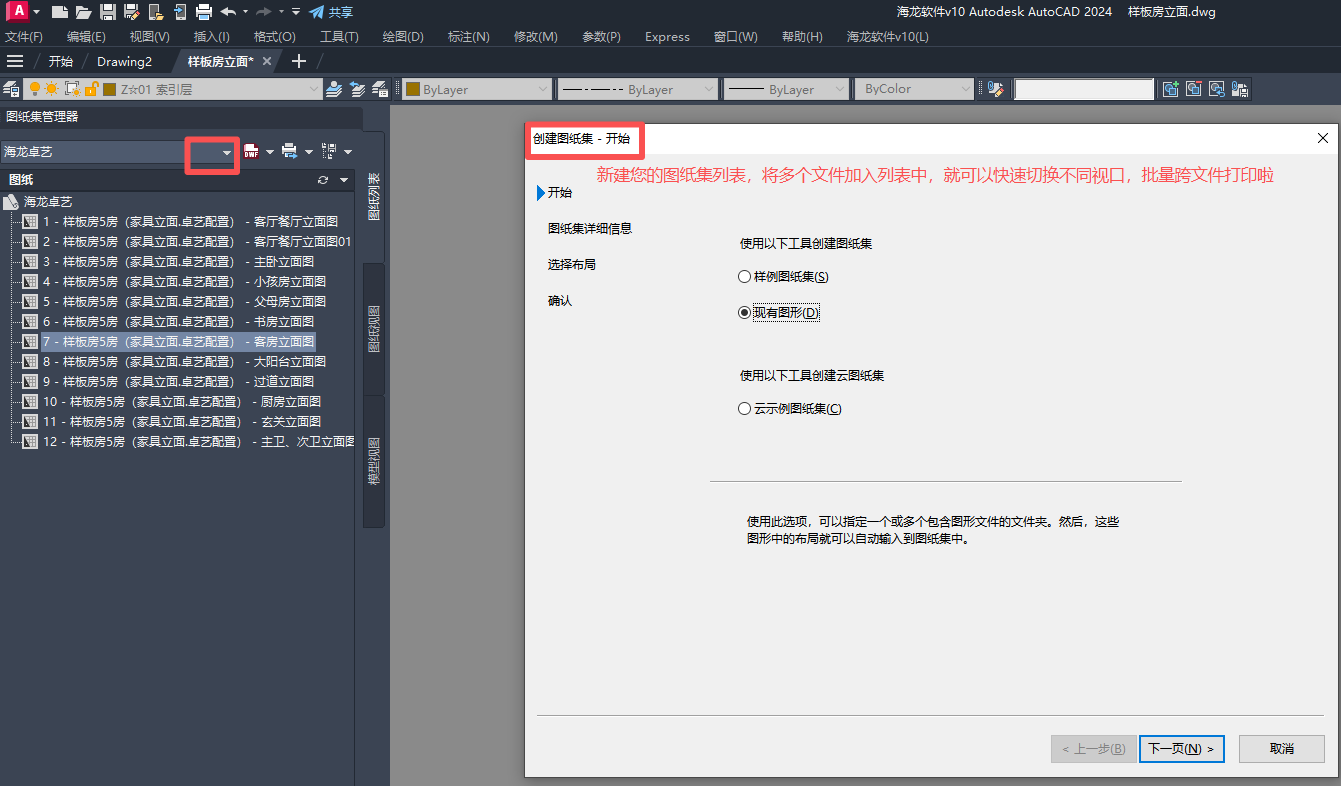

最后，如果是多文件一起批量打印，则ctrl+4进行图纸集建档，就可以批量操作啦
