平面门MM门套自定义

功能：海龙支持全类型的门套自定义，看教程轻松掌握各种门套定制

01.极简门套自定义

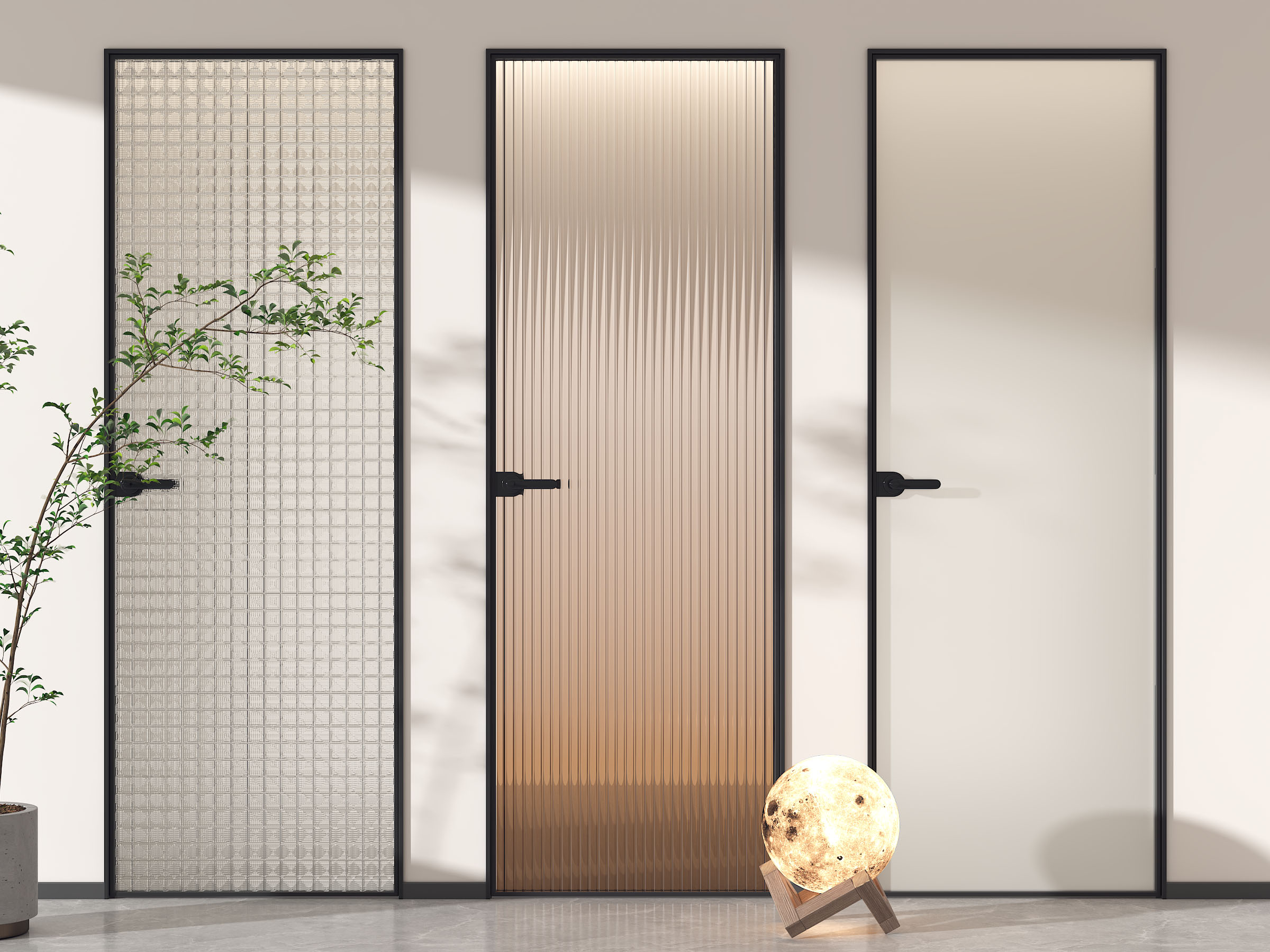

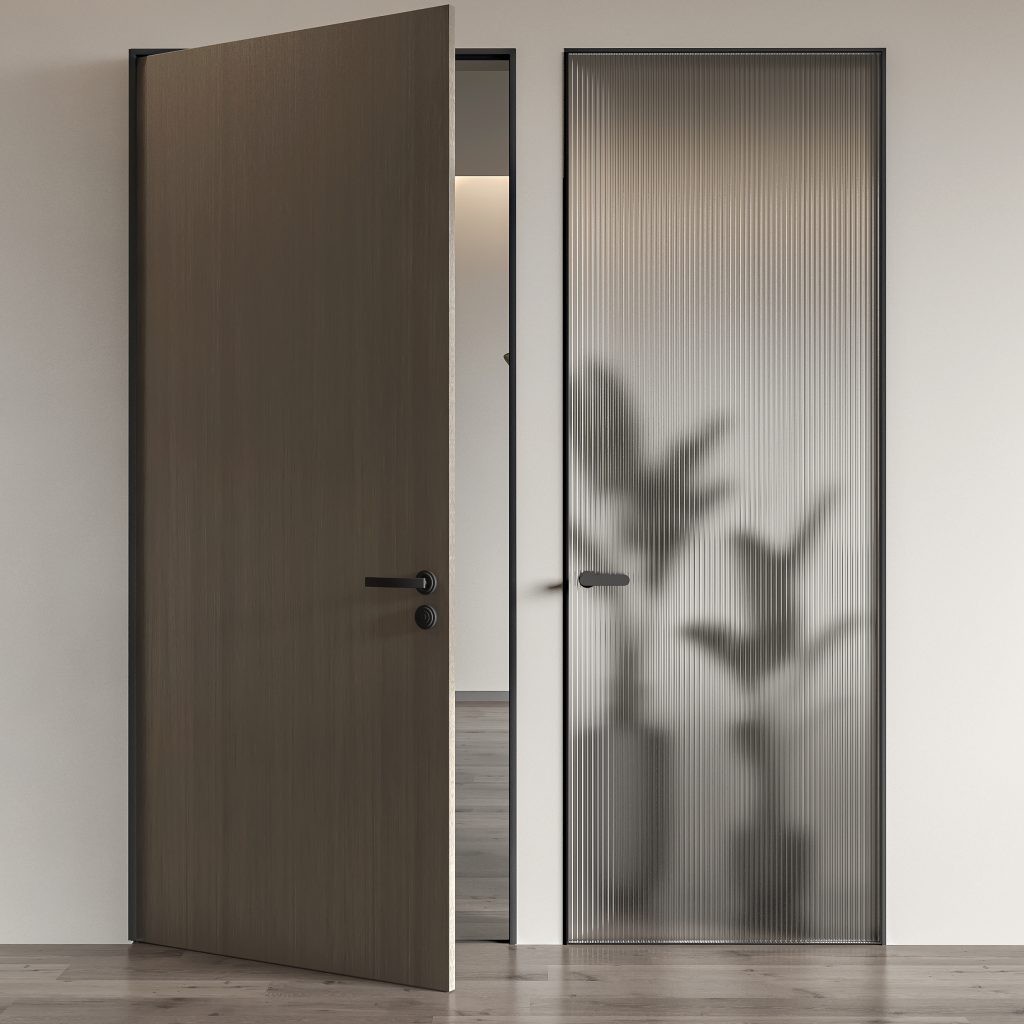

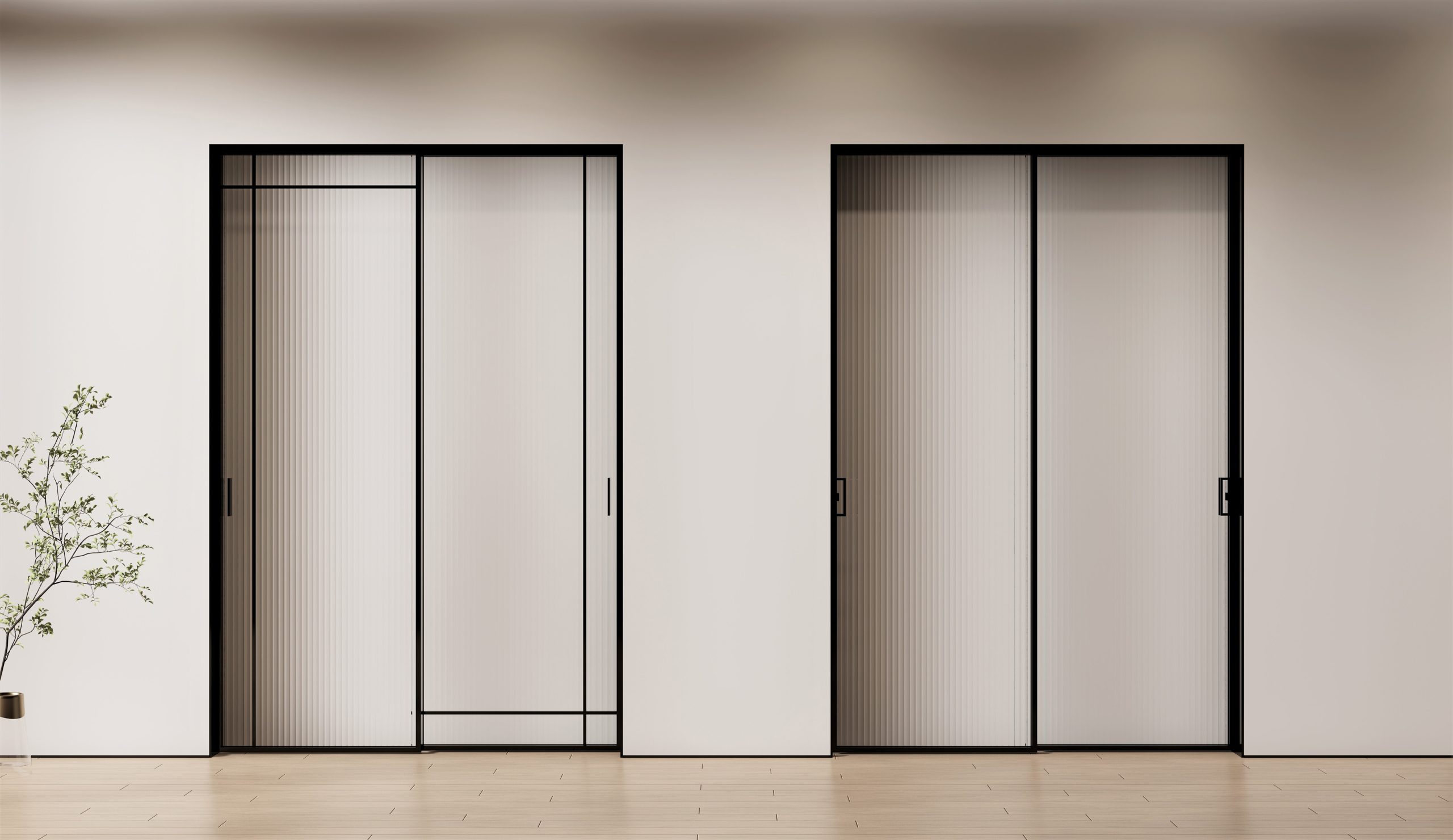

极窄门套效果定制

操作步骤

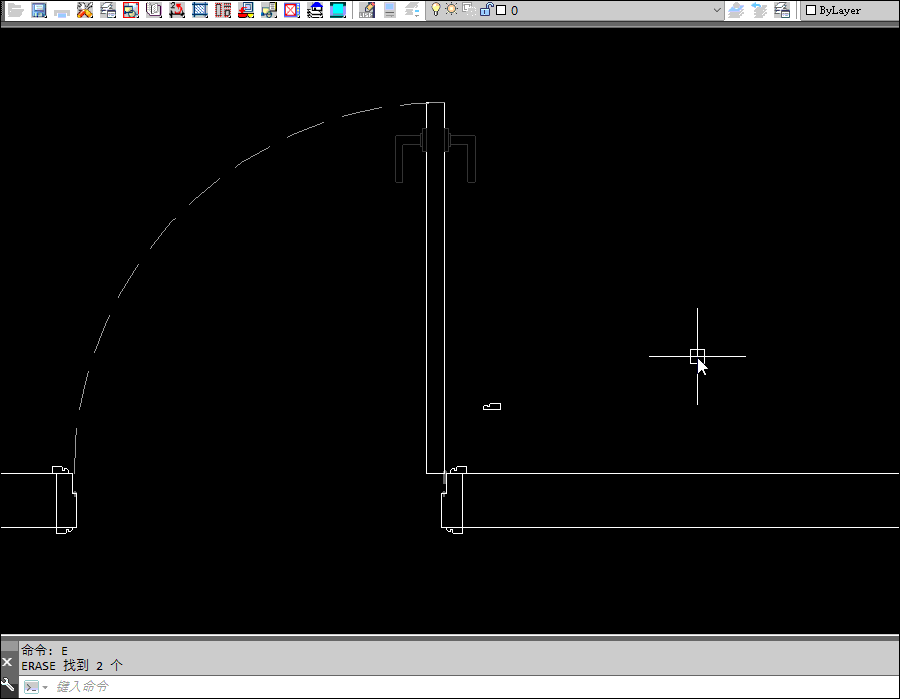

01 制作门套线
02 遮罩线接口处理
03 门套离边设置
04 门套离墙体设置

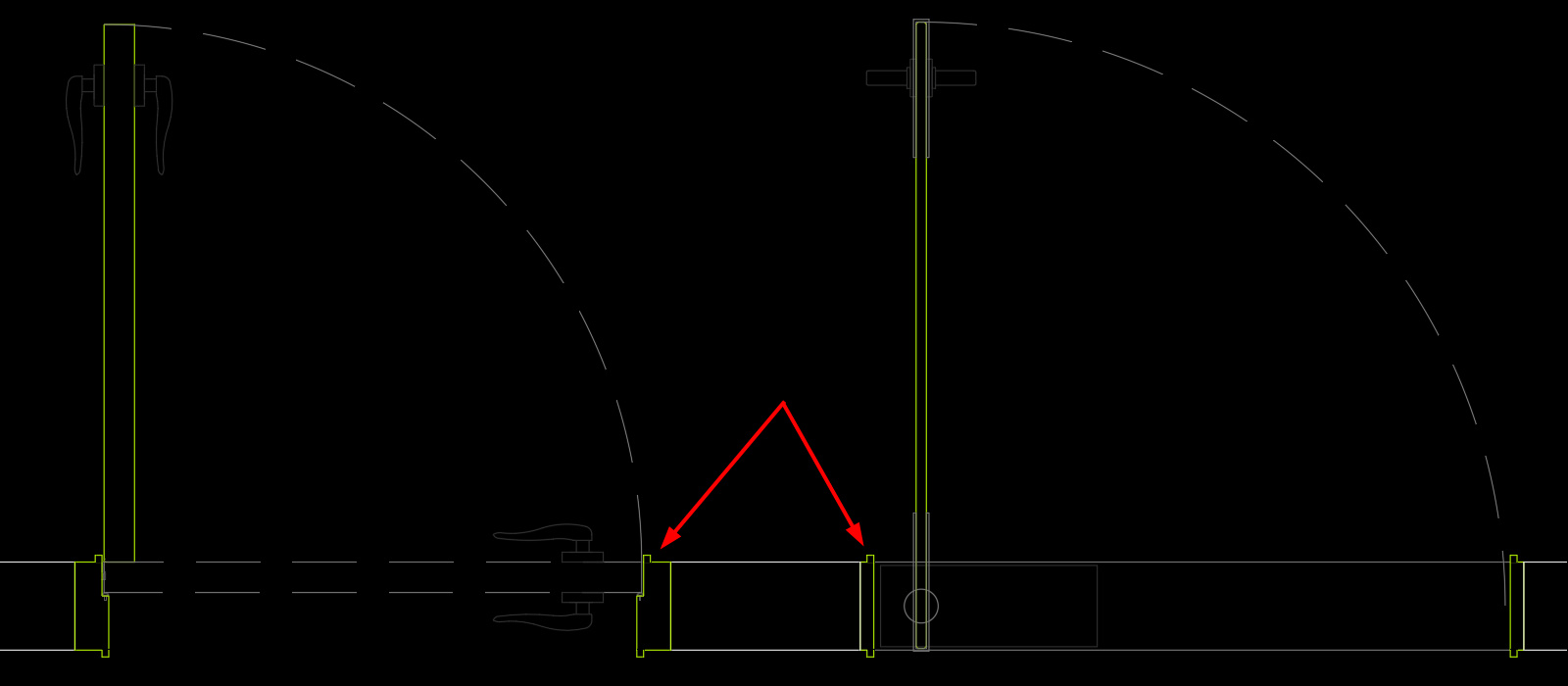

CAD成图

02.地脚门套效果定制

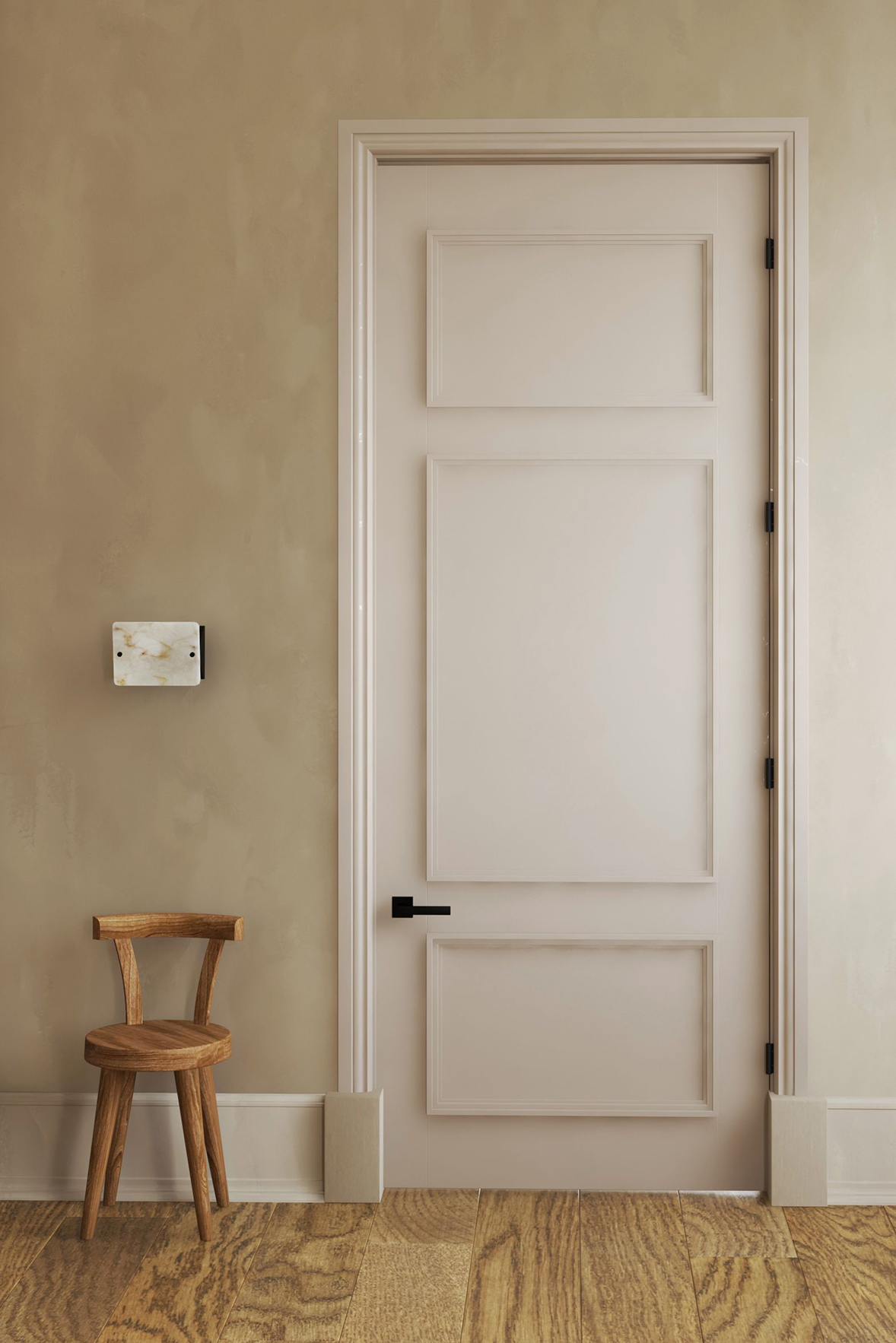

地脚门套效果定制

操作步骤

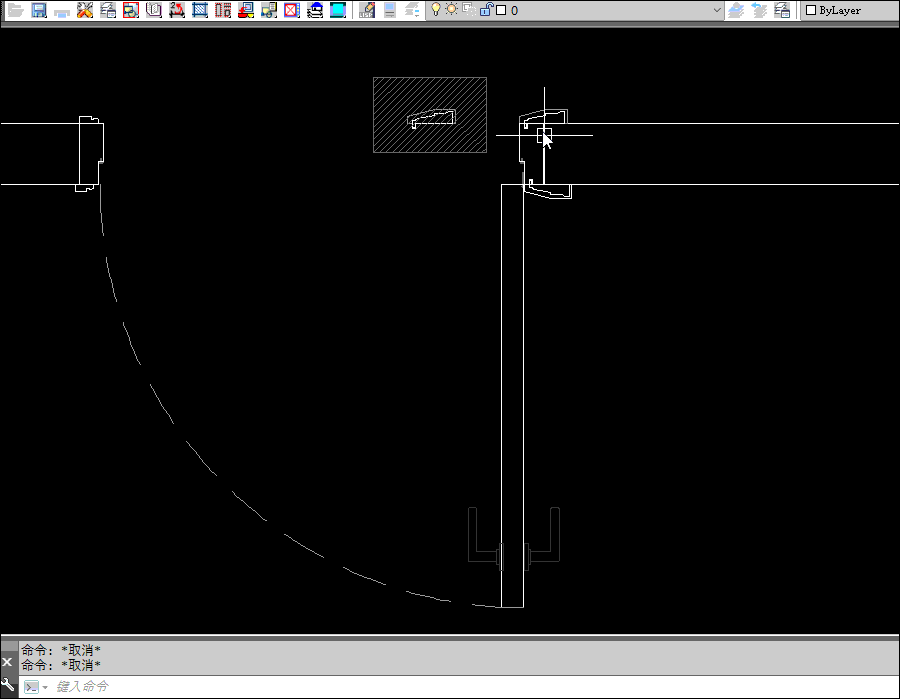

01 制作门套线
02 遮罩线接口处理
03 门套离边设置
04 门套离墙体设置

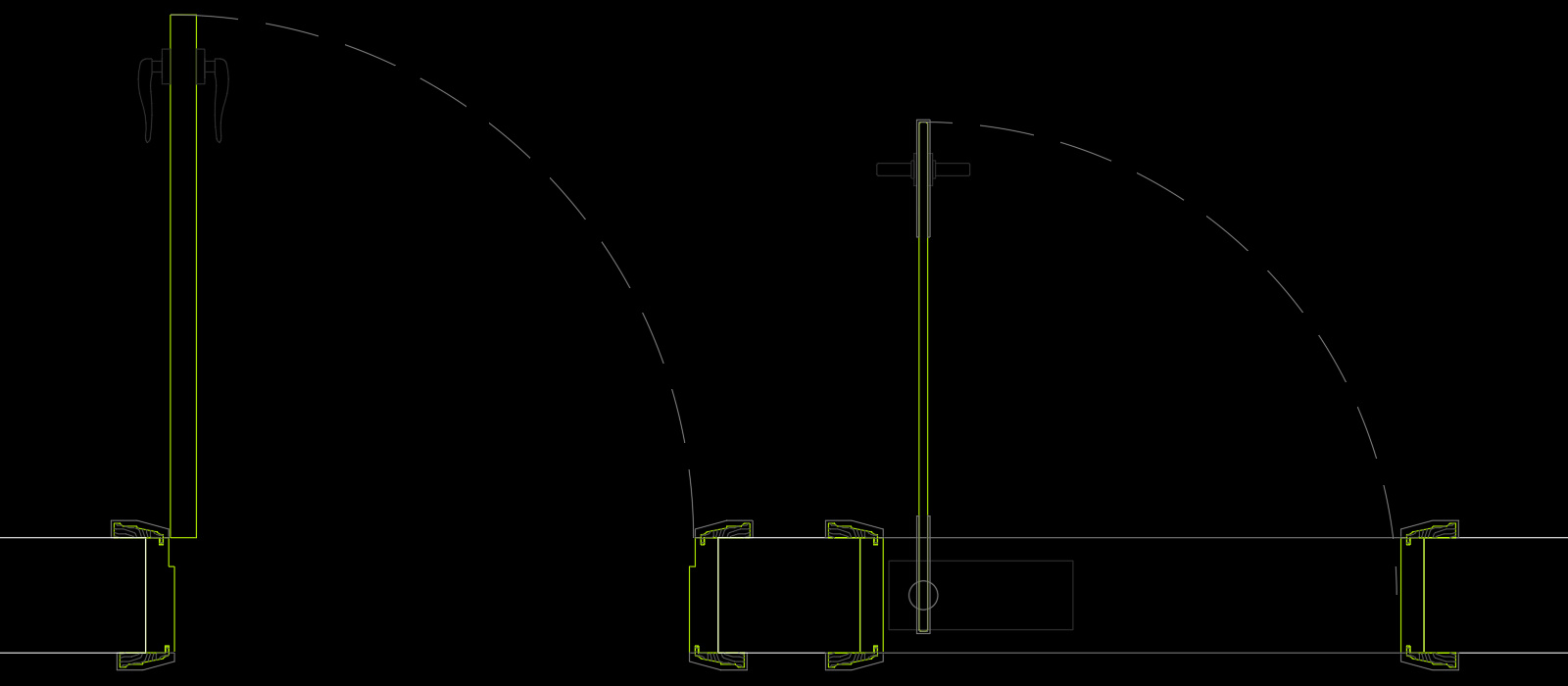

CAD成图

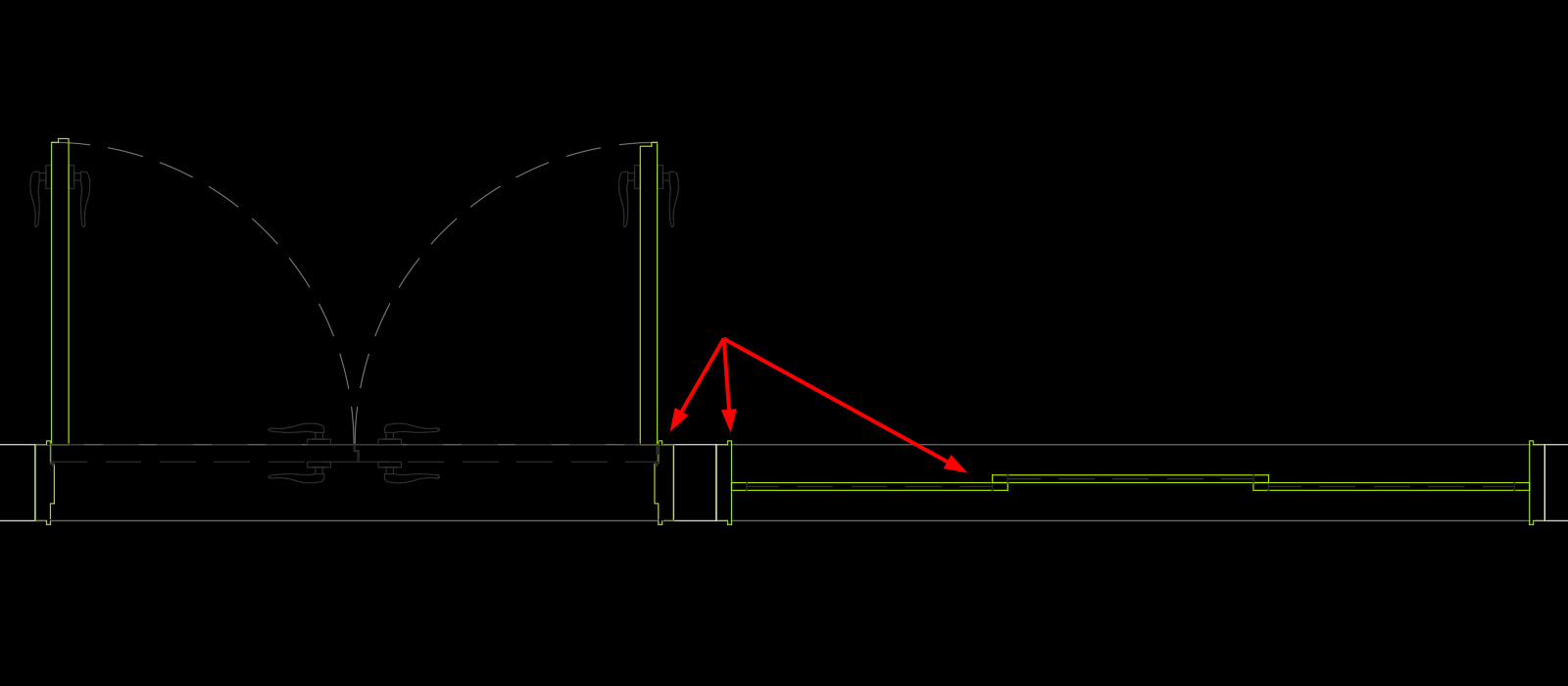

CAD成图

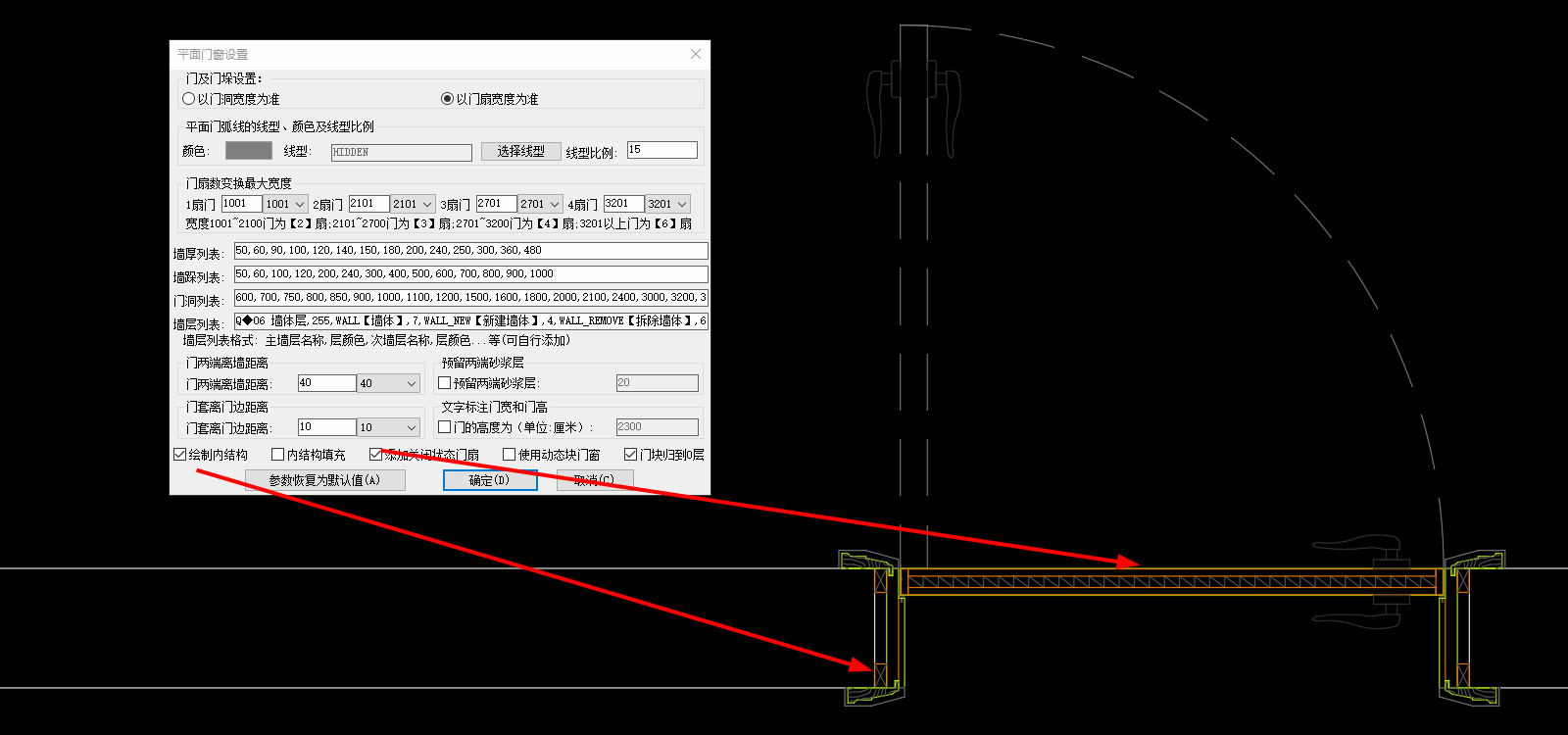

勾选设置内部结构和门关闭状态效果更佳

03.图文教程

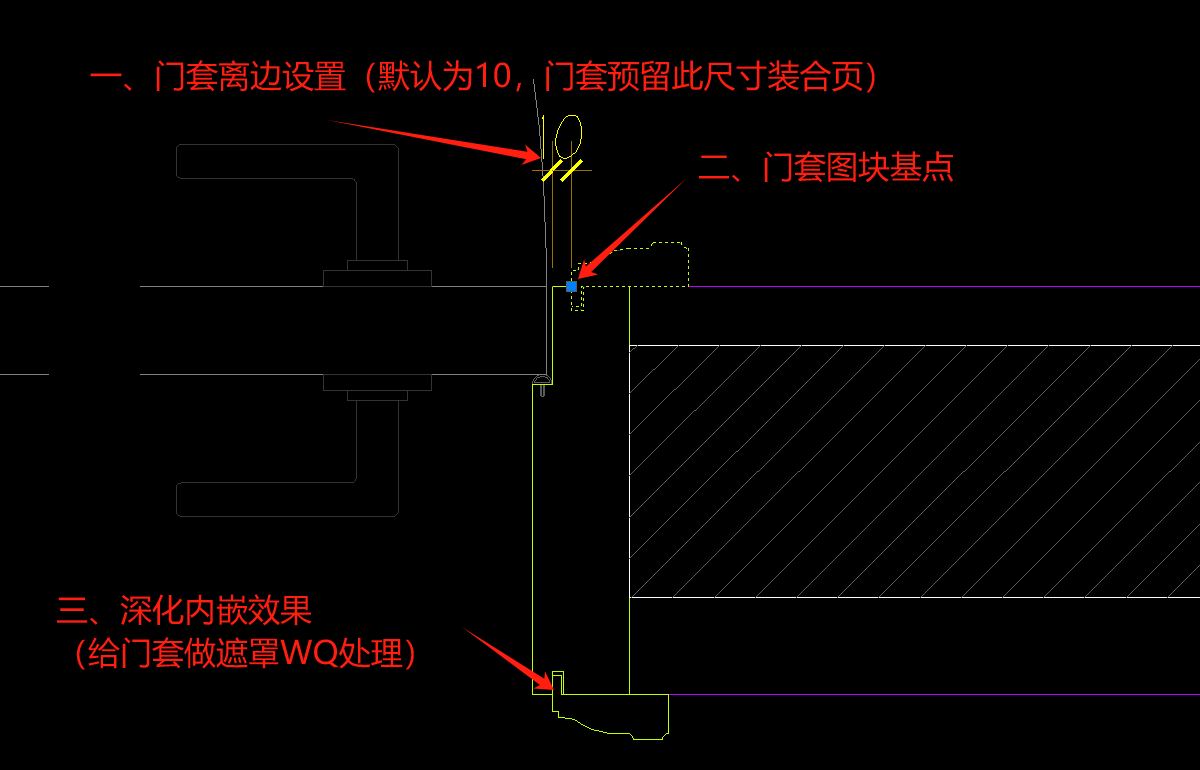

门套设置章节要点

海龙支持全类型的门套自定义，导入前，先制作好门套图块，有几个要点需要注意：
一、门套离边设置
二、门套基点
三、拓展：内嵌遮罩效果

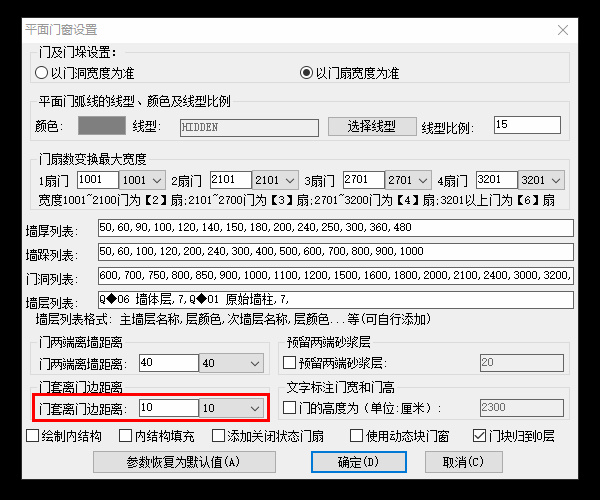

一、门套离边设置

默认设置为10，预留此尺寸装门扇五金合页（根据实际设置为0/5/10/15/20…）

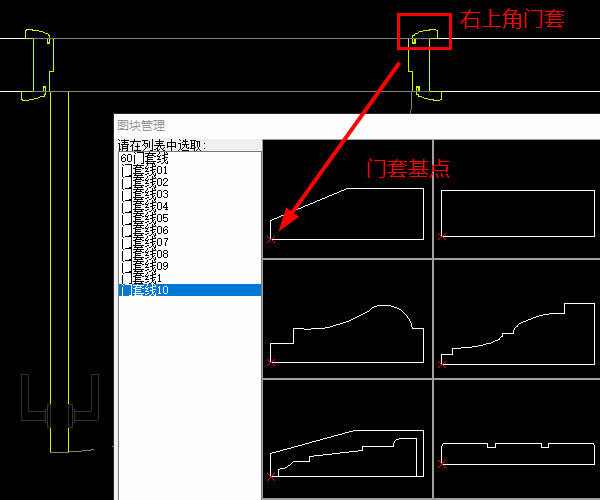

二、门套基点

必须和门套图库的门套方向一致（即X轴摆放平面门右上角门套方向），明确图块基点

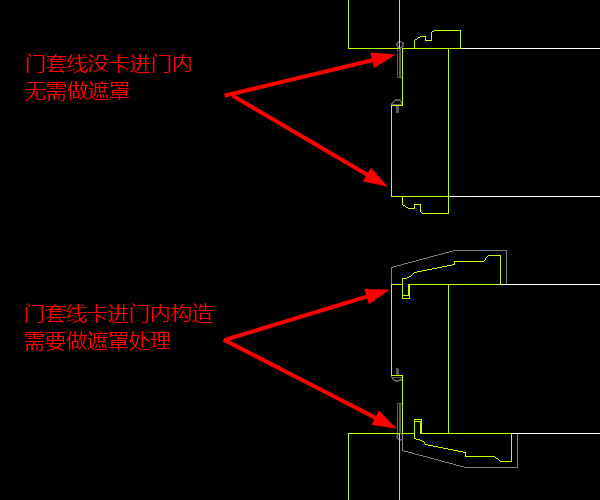

三、拓展：内嵌遮罩效果

此处选做，要求高则可以WQ做遮罩深化

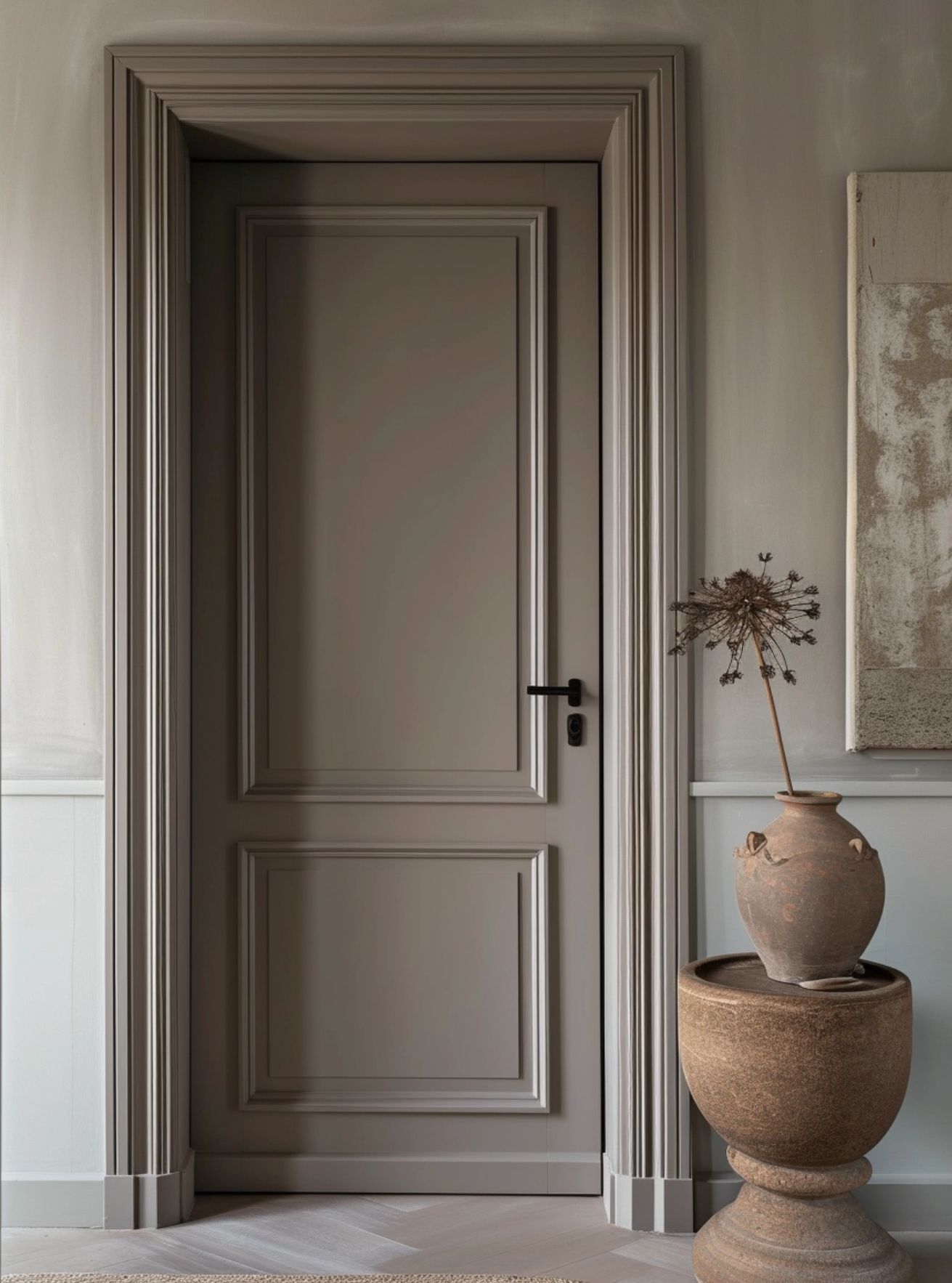

04.常规门套定制

01.门套需在0层，可设置随层(生成后颜色随门套系统图层)，也可固定颜色不变（则颜色不变）
02 新建门套的方向，需要拉手图库的拉手方向一致
03.B建块,图块和门套图库的基点和方向一致
04.名称可随便写，但最好有规律（好记也美观）
05.添加入库，选中，更新预览图（CAD视口长宽比例接近4:3效果更好）
路径：《海龙软件》\Sys\门窗\线条_门套线（树哥：制作不易，记得备份存档）

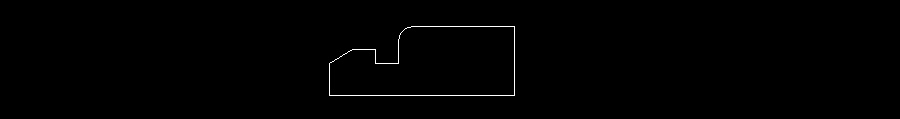

常规门套定制

AB建块(改基点，改块名)，MM点击门套，添加入库，选择门套则录入成功，选中门套，更新预览图即可

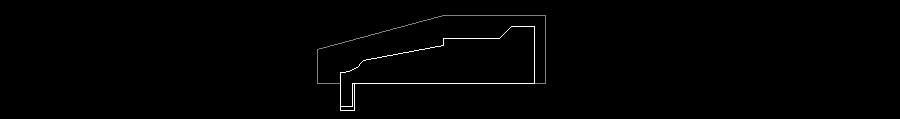

带遮罩门套定制

AB建块(改基点，改块名)，WQ做遮罩成功后，MM点击门套，添加入库，选择门套则录入成功，选中门套，更新预览图即可
