记忆：“转换层”拼音首字母

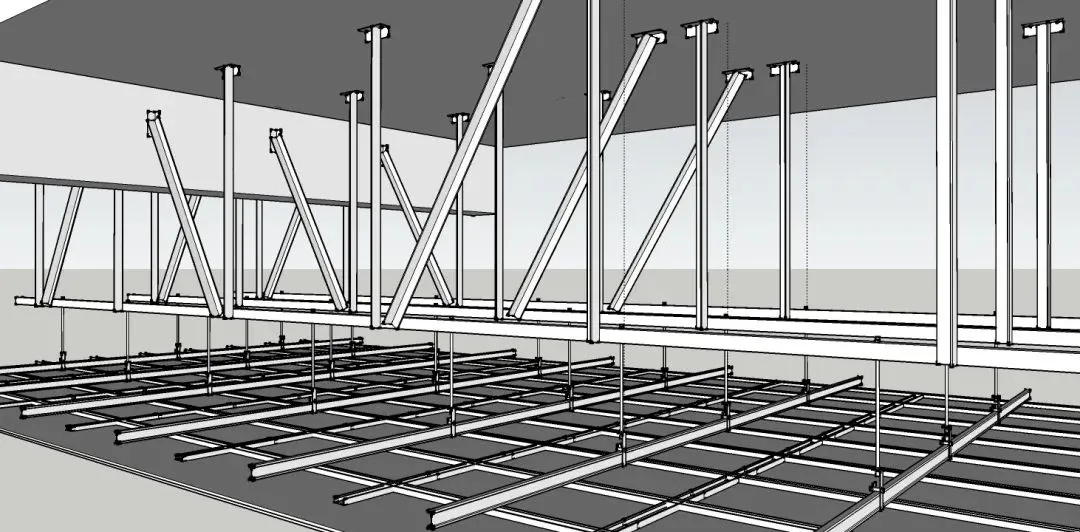

概念：天花转换层是指在吊顶系统中，当吊杆过长（>2500mm）或吊顶空间高度过大（>3.0m）时，为解决吊杆稳定性不足、设备管线排布冲突等问题，在吊顶内部增设的钢结构支撑层
详细可查《GB50210-2018 建筑装饰装修工程质量验收标准》

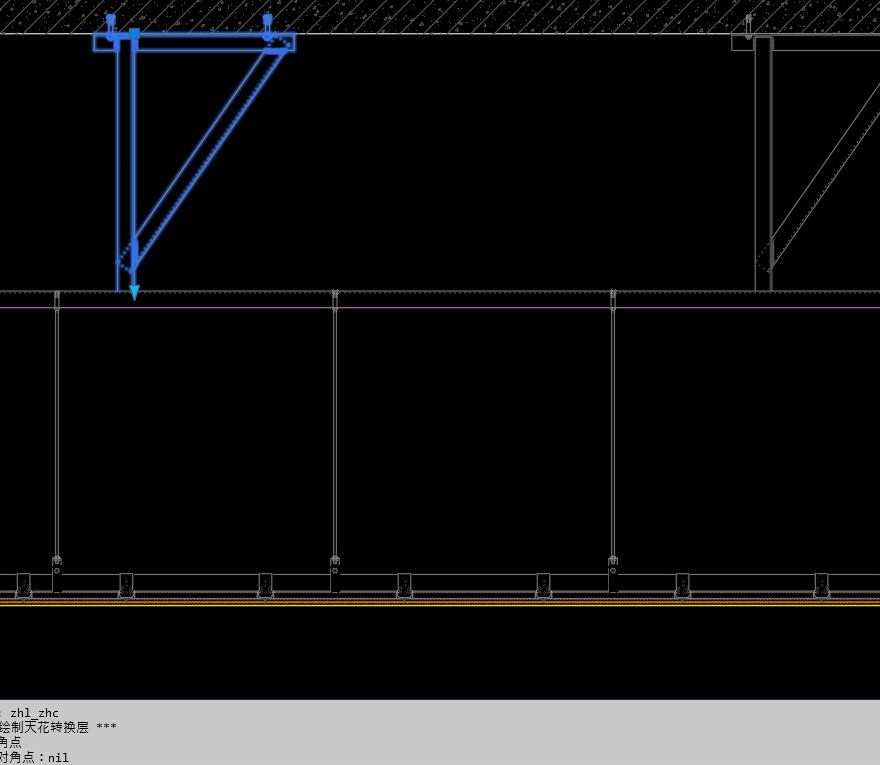

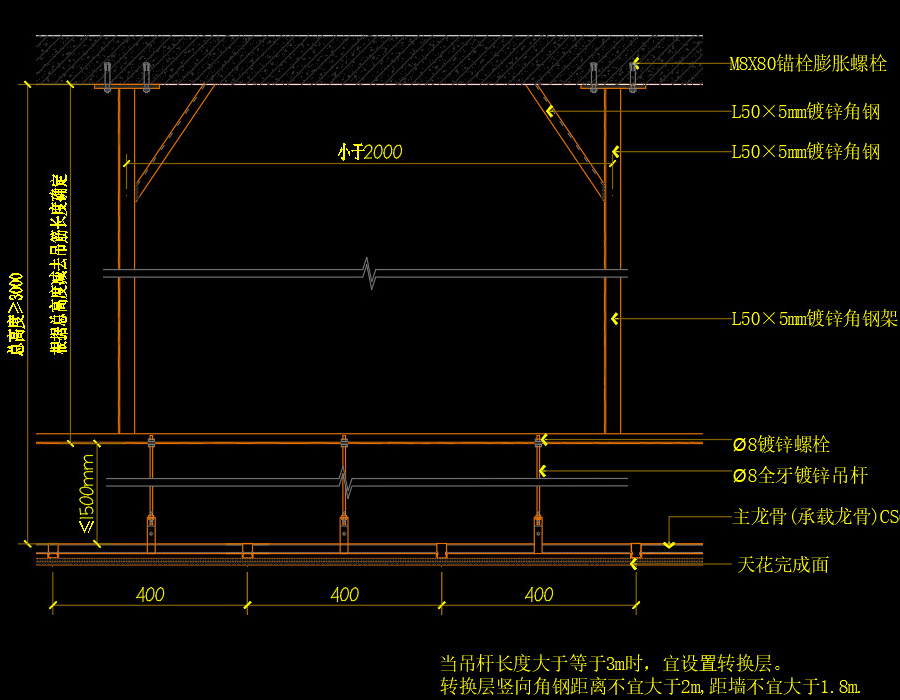

输入命令ZHC，按提示绘制天花转换层

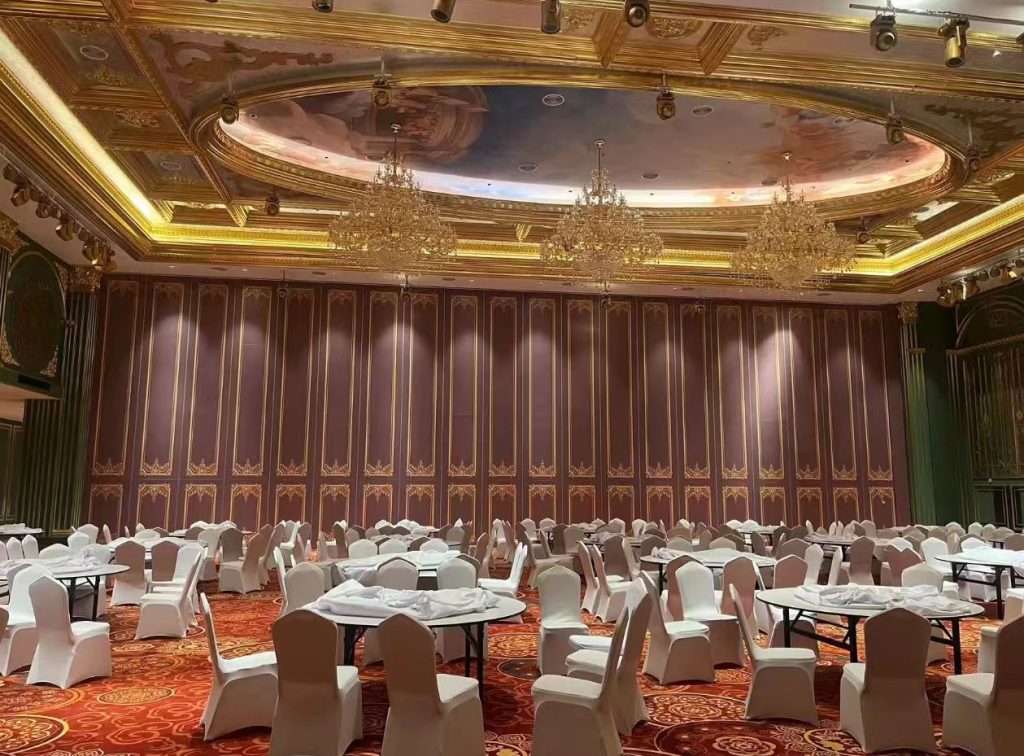

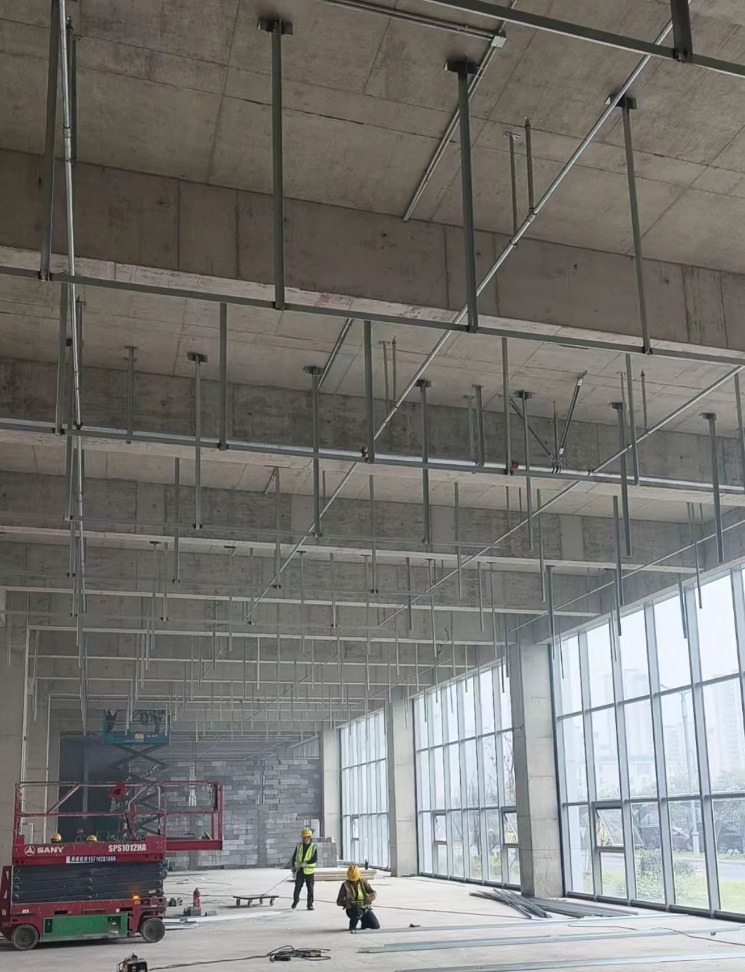

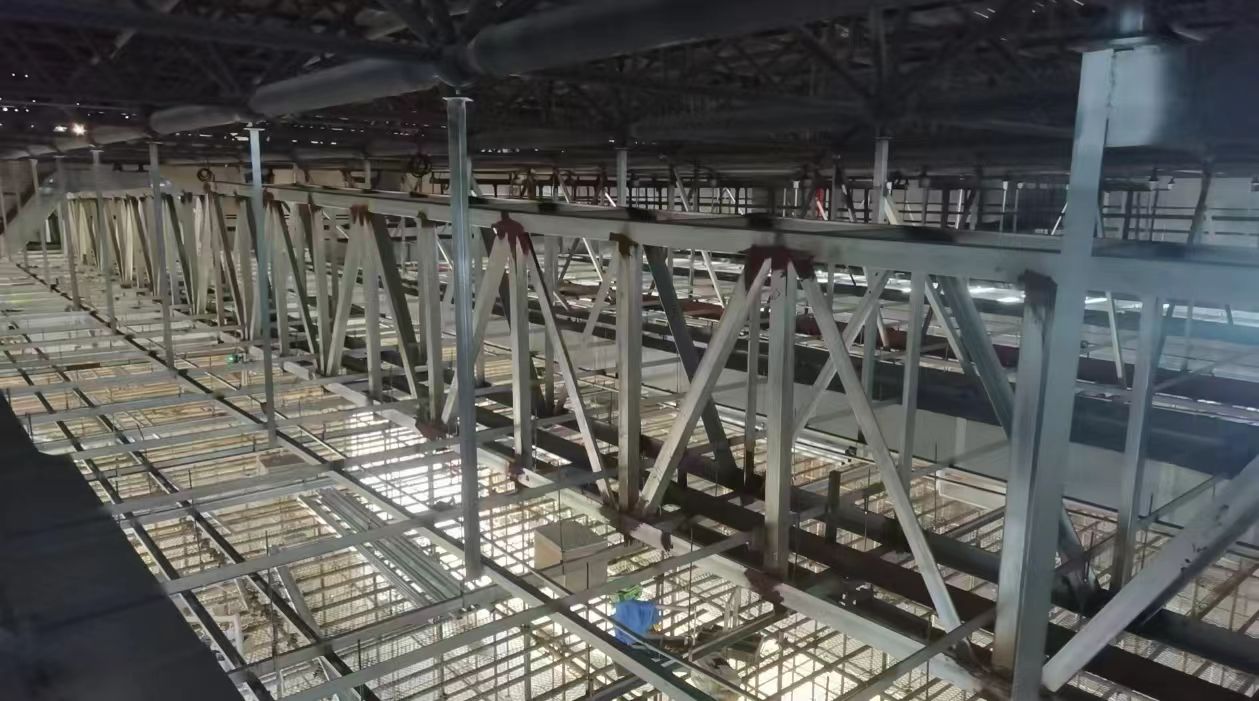

转换层常规用在大空间批量布设，其功能：

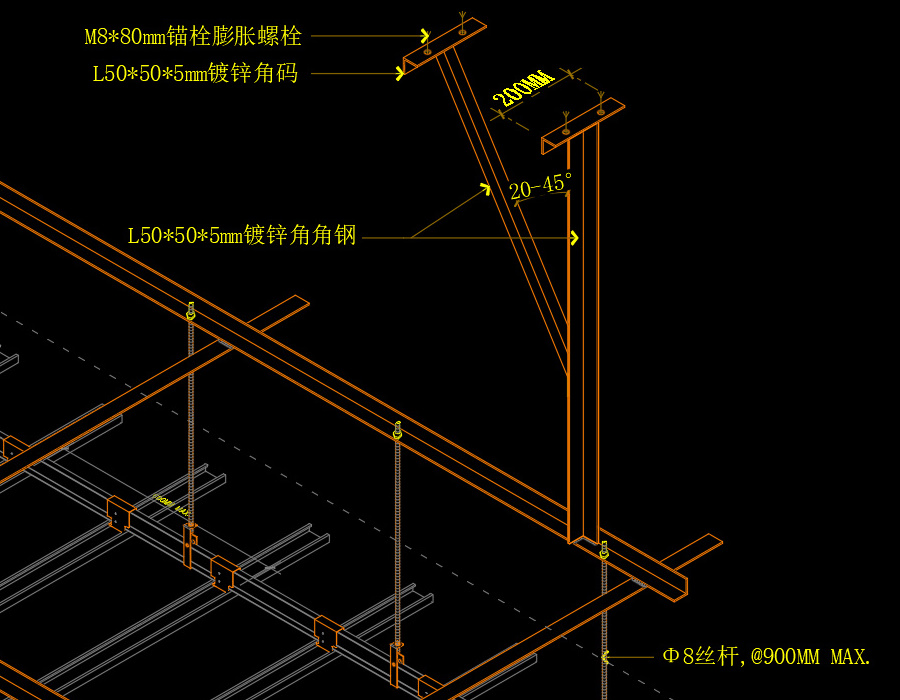

01.缩短吊杆长度：通过刚性结构（如角钢、槽钢）将荷载传递至建筑主体结构，避免吊杆因长细比过大而失稳
02.设备管线整合：为风管、水电管道等提供支撑平台，避免吊杆与设备碰撞
03.增强整体稳定性：抵抗负风压、检修推力等引起的吊顶浮动或变形

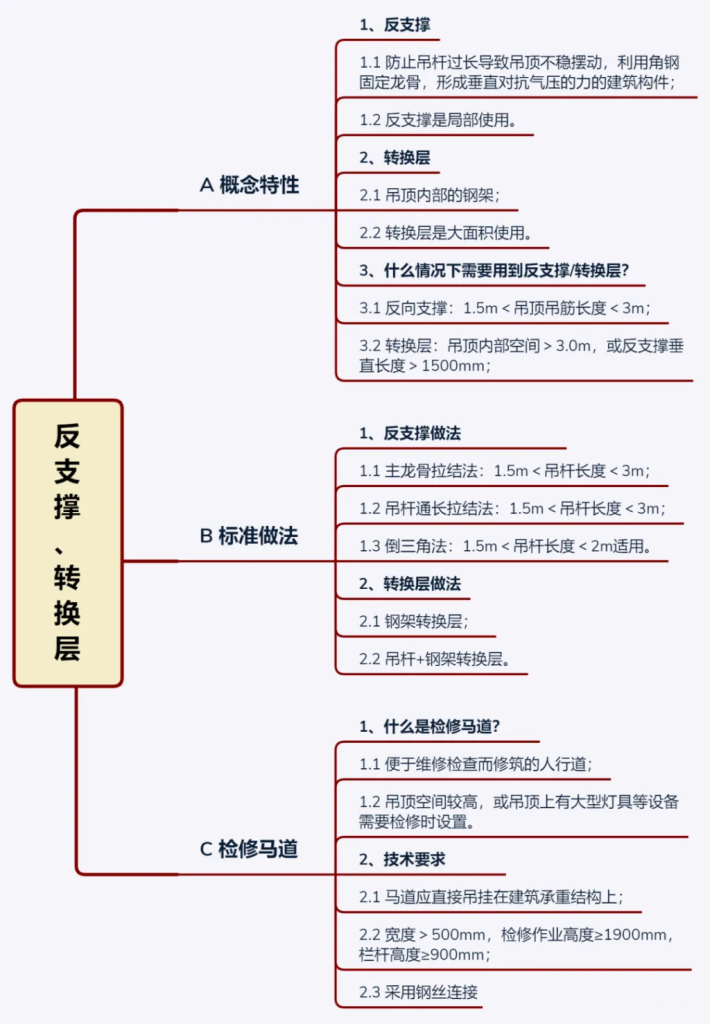

反支撑和转换层之间是约等于的关系（反支撑≈转换层），只是适用的空间有所不同，目的都是为了：缩短吊杆长度保证吊顶安全和方便吊顶空间内设备管道的排布
区别：

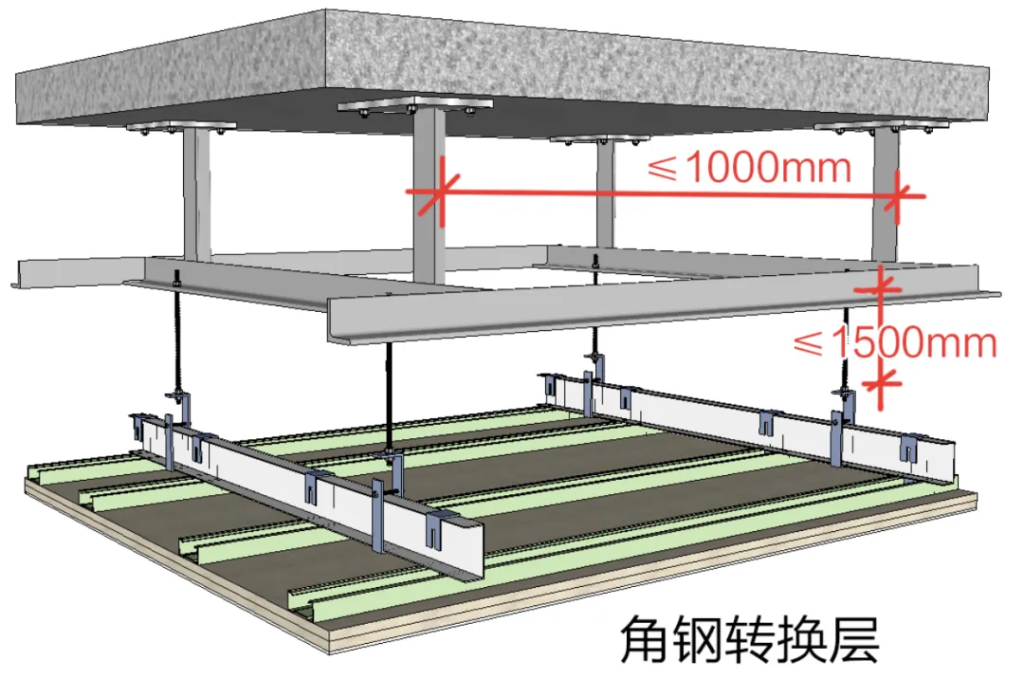

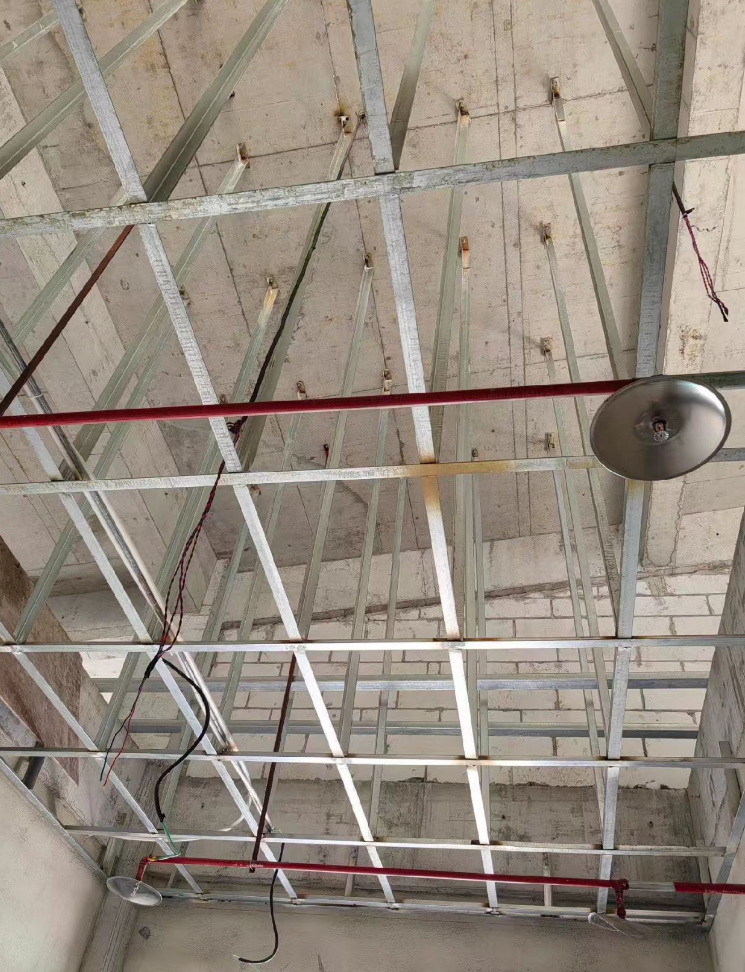

01.转换层大面积使用（角钢/方通/槽钢焊接成矩阵）

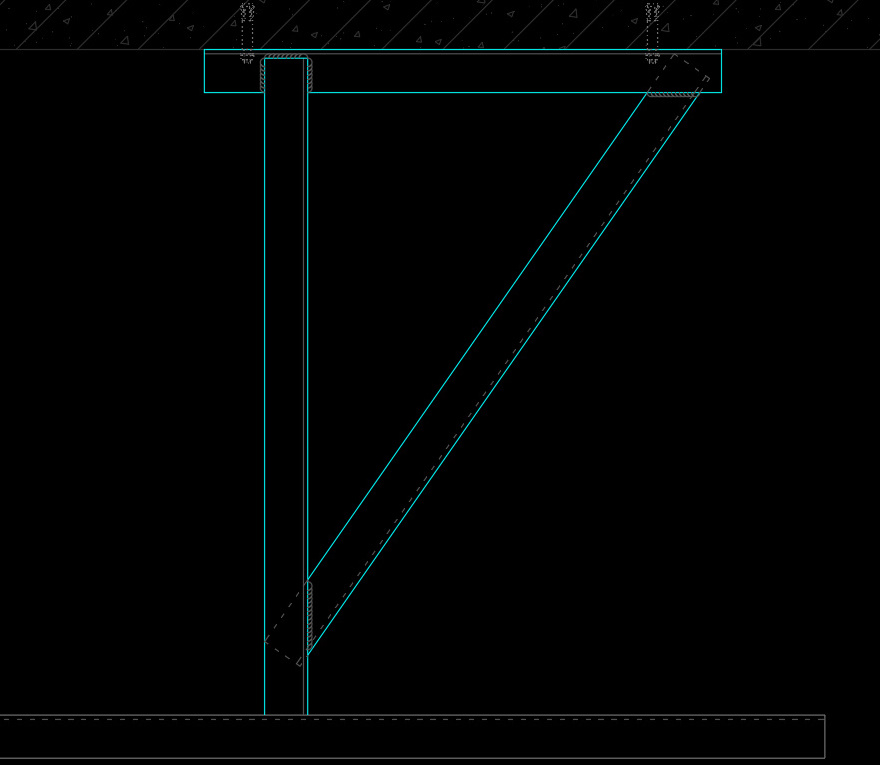

02.反支撑是局部使用（角钢，或和轻钢组合灵活）
注意：两者几乎不会出现在同一个空间中

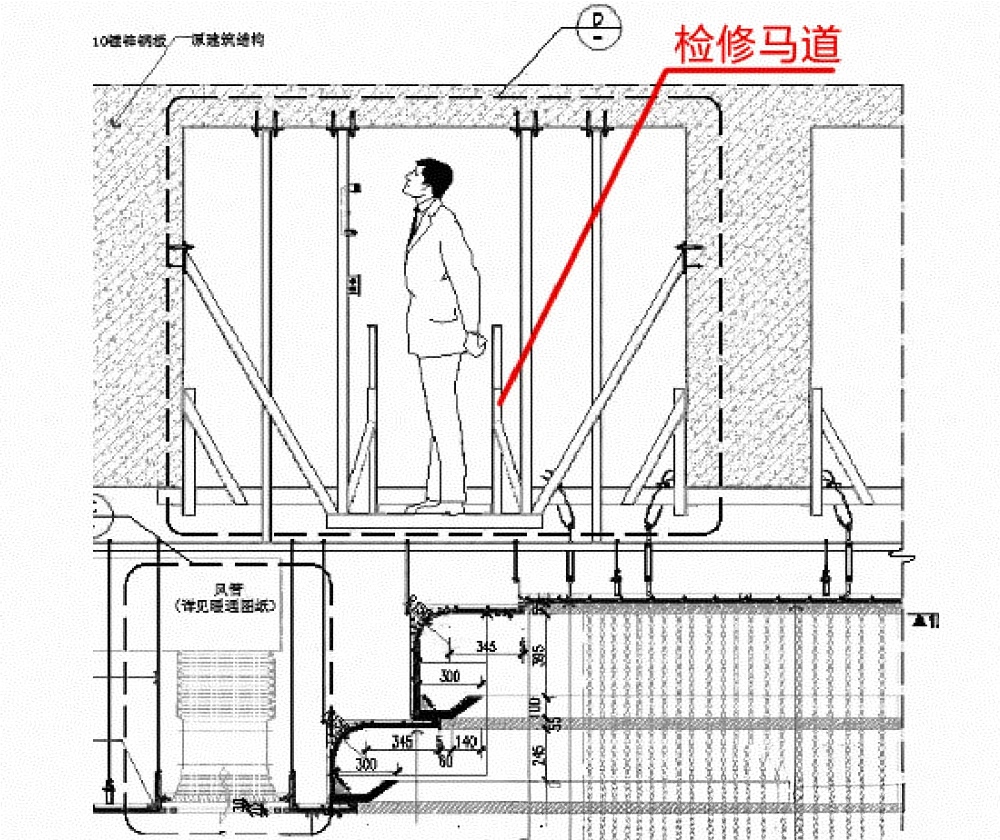

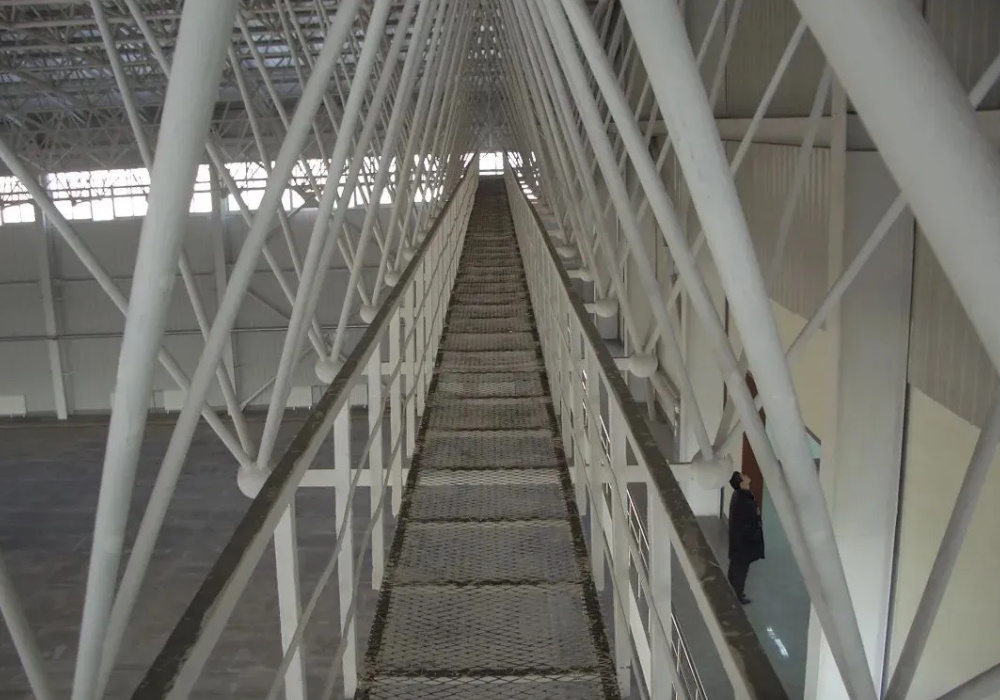

检修马道是指便于维修检查而修筑的人行道，一般情况下只有单人能通过，通常用角铁焊制，也有用其他材料拼接成。
一般情况下，若吊顶空间较高（如：≥3000mm），或者吊顶上有大型灯具等设备需要检修时，需预留检修马道，方便后期检修
