很多人不理解有了“天花布置图”为啥还要“天花综合图”？树哥简单的总结一下：
天花布置图是 “做什么” ， 即天花本身的设计。
天花综合图是 “怎么配合” ， 即天花与所有相关设备、管线的空间协调（强弱电，暖通，消防等）。
您可以将其理解为：天花布置图是“设计图”，而天花综合图是“协调图”或“整合图”，综合图在工装项目上基本都需要用到，是我们将施工图纸给到其他专业深化后，再返回给深化和造型定位微调的过程

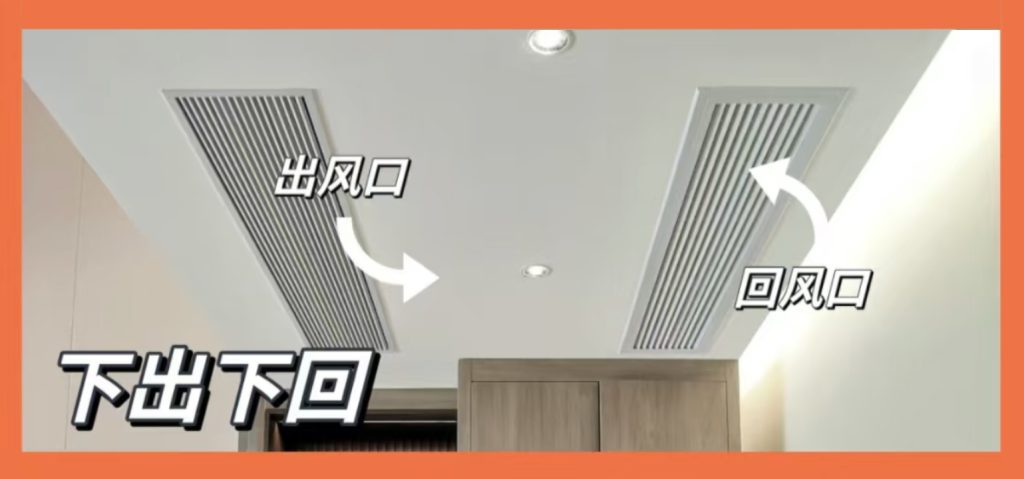

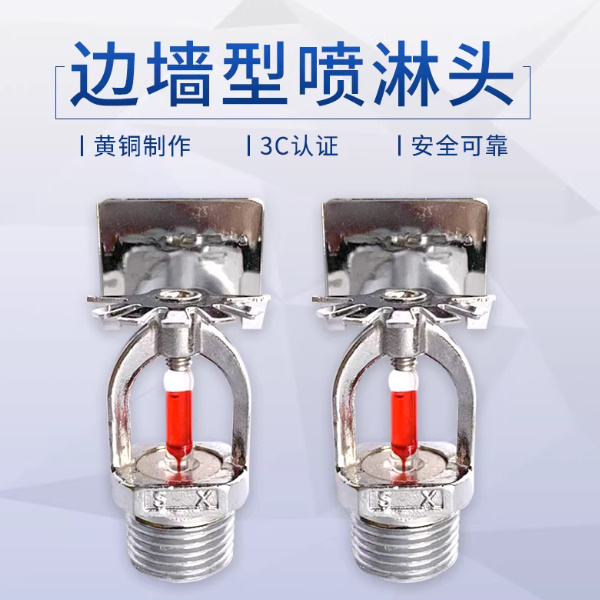

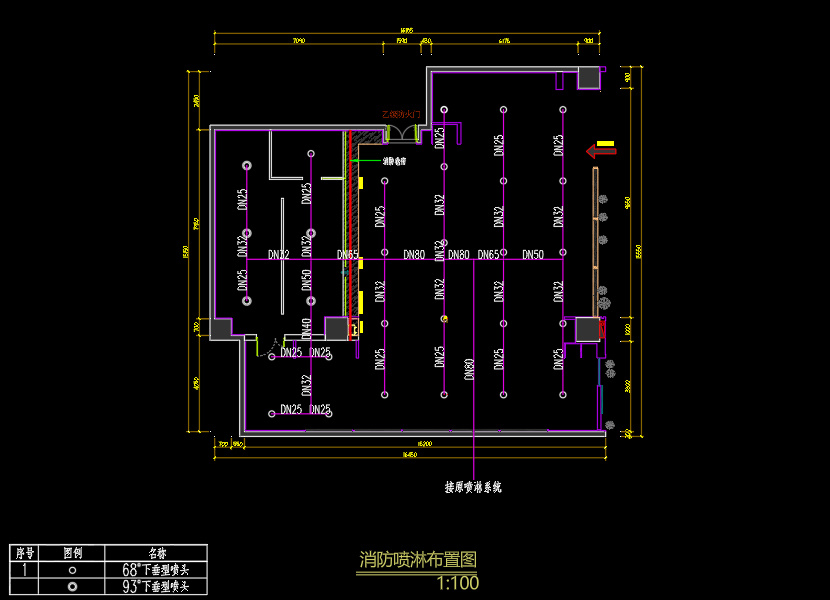

消防喷淋系统是一种自动灭火装置，通过感应火灾产生的热量，自动启动并喷洒水雾，以控制、抑制或扑灭初期火灾

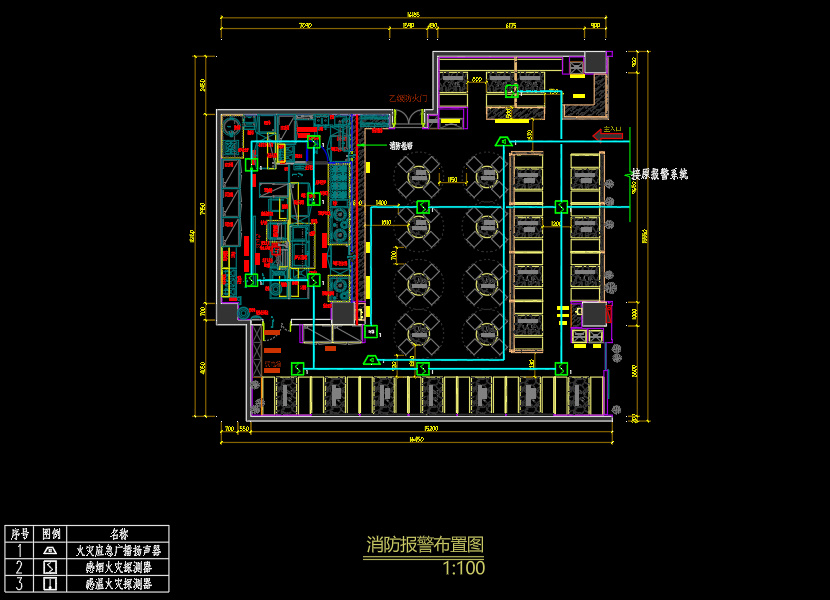

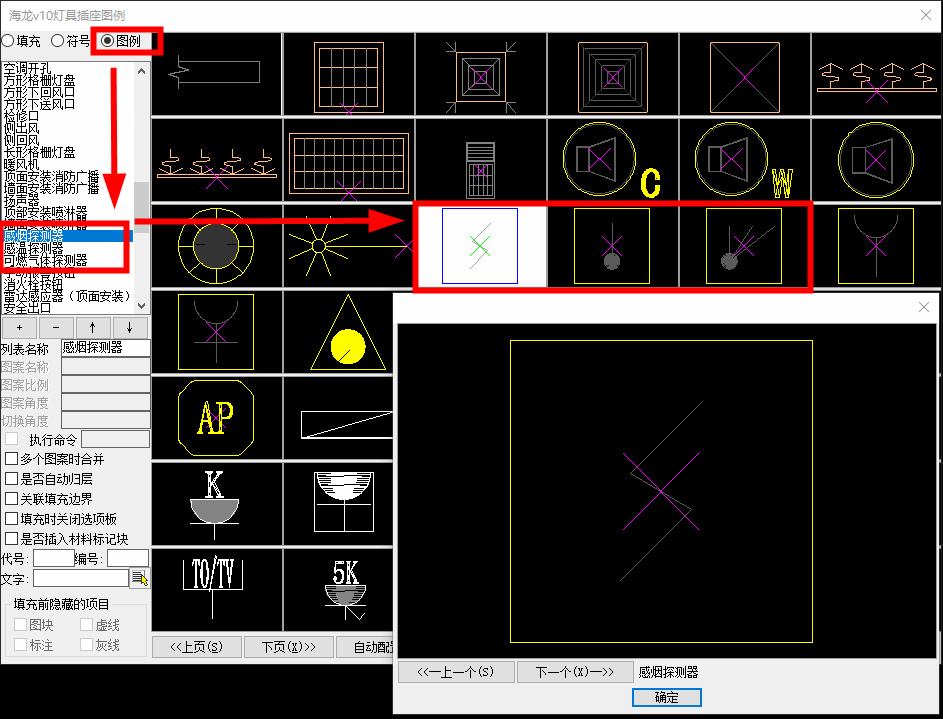

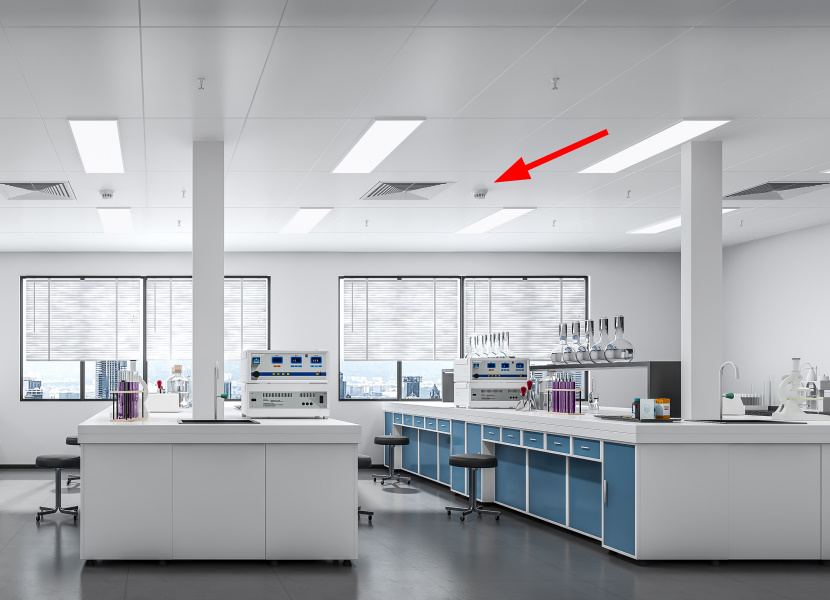

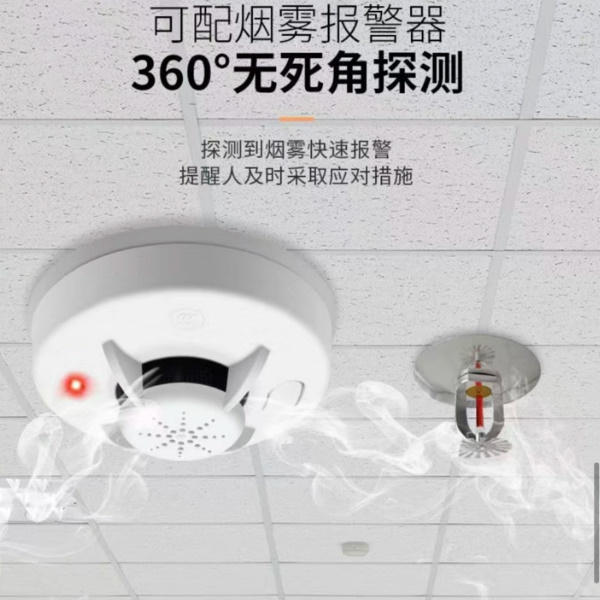

烟雾报警器（又称感烟探测器）是消防系统中的自动火灾探测装置，通过监测空气中的烟雾颗粒浓度，在火灾初期发出警报信号，其核心作用是：
① 早期预警：在明火产生前探测到烟雾，为人员疏散争取时间 ② 联动控制：触发消防系统联动（如启动喷淋、关闭通风、警报广播等） ③ 精确定位：通过消防图定位火源区域，指导应急响应

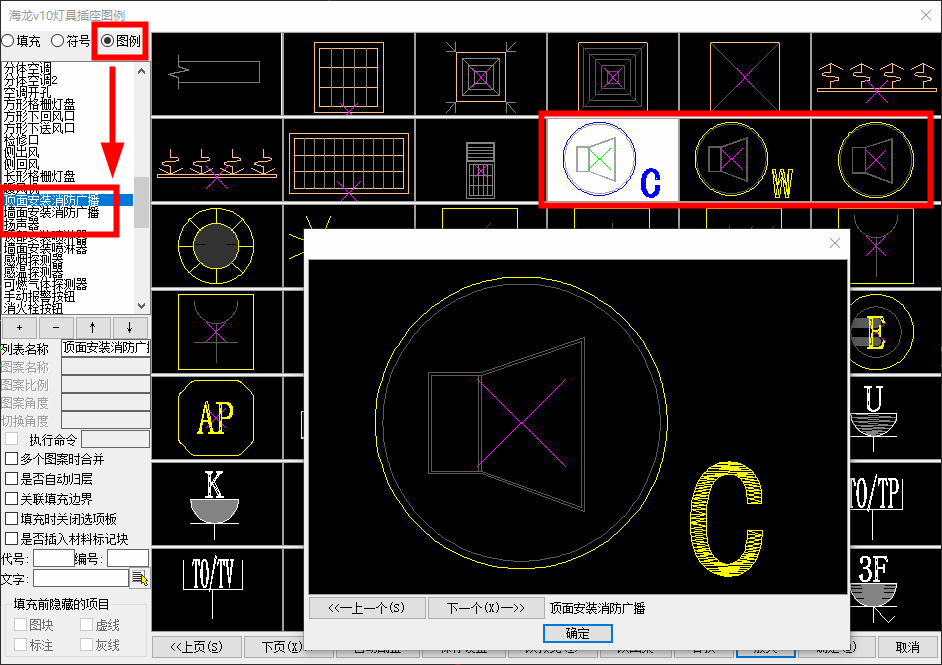

火灾应急广播系统的根本目的，是在火灾确认后，强制、清晰、有序地引导建筑物内人员安全疏散。它不再是普通的背景音乐广播，而是具备最高优先级的“强切”应急系统，其主要功能：
①.发布警报：火灾报警控制器（联动型）接收探测器信号，做出逻辑判断，发出启动指令通知人员火情发生
②.语音引导.播放预录或消防控制室人员口播的疏散指令，避免恐慌和混乱
③.分区广播：按预设的疏散方案，对相关区域（着火层、相邻层、安全区域等）进行有针对性的广播。
④. 兼容寻呼：兼作消防指挥通信工具
关键设计原则（应用中的核心要点）：
一、强制优先：必须能无条件强行切入并压倒其他任何音源。
二、全覆盖：扬声器设置应保证建筑内任何部位到最近扬声器的直线距离不超过25米，走廊末端最远不超过15米，且最后播放声压级高于背景噪音15dB。在嘈杂区域（如水泵房）需设置专用高功率扬声器。
三、逻辑联动与分区：广播分区与消防报警分区一致，通常与防火分区、楼层结合。启动逻辑必须符合《火灾自动报警系统设计规范》。
四、备用电源：主、备电自动切换，保证断电后续航时间。
五、声学与语音清晰度：强调语音清晰度（高语音传输指数STI），而非音质。

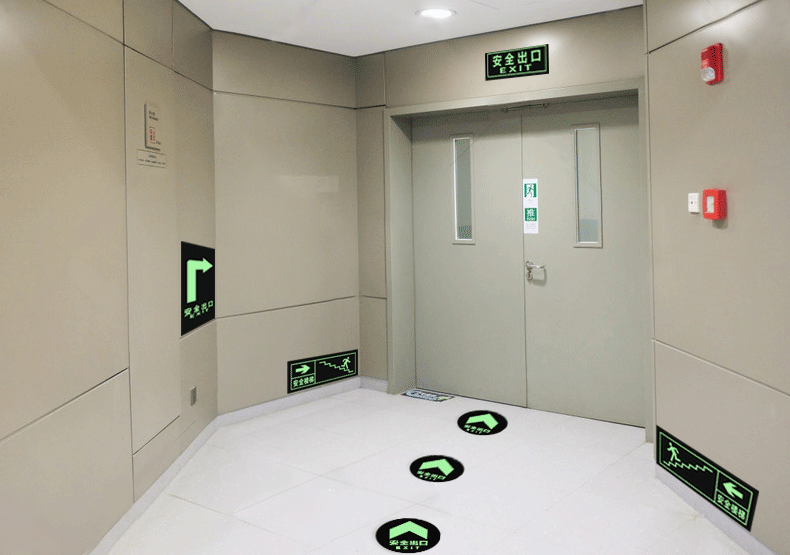

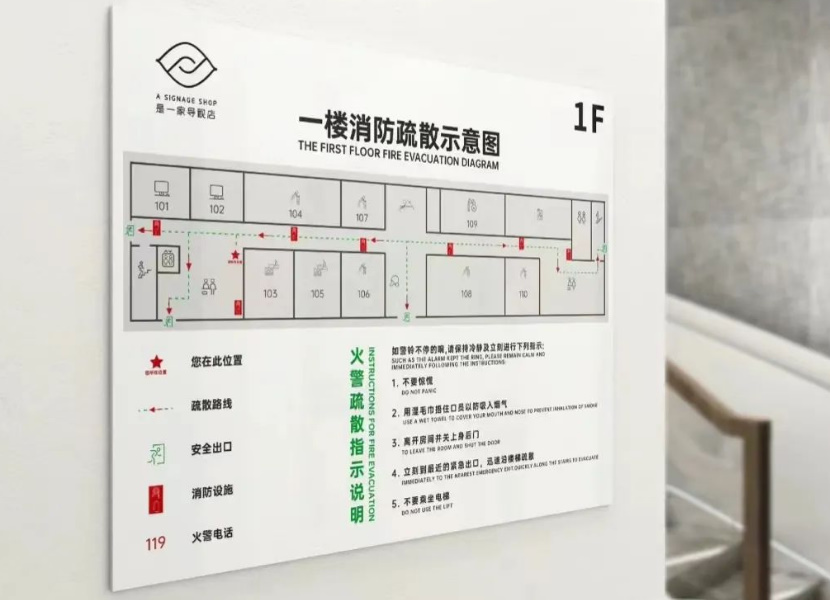

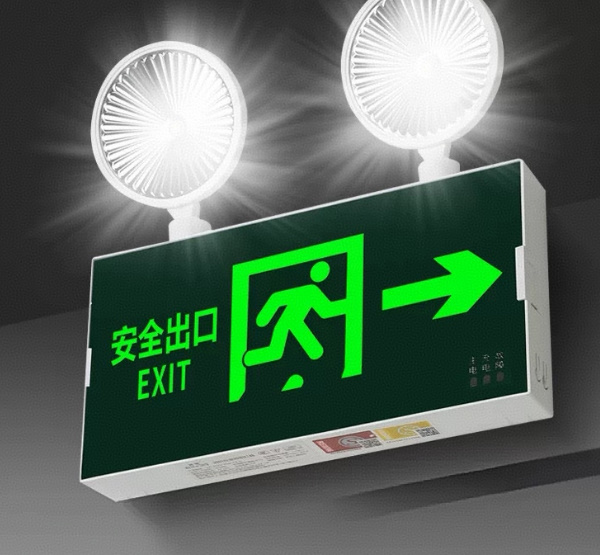

在空间内关键人流处需张贴“应急疏散指示图”，另外空间内设备进行配合，我们图纸的目的就是对疏散示意图中常见的符号和标识（安全出口标志、紧急出口、集合点等）进行相关的图面设备点位标注
其终极目的是让一个不熟悉该楼层环境的人，在紧急情况（浓烟、断电）下，能在10秒内看懂并确定自己的位置、并找到至少两条安全的逃生路线以及沿路的设备点位获得逃生
（天花综合图靠墙示意）

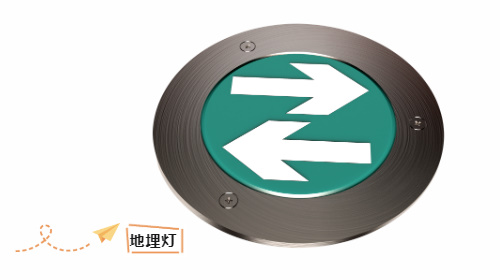

通常商场和大型空间用的多（地面材质图示意）

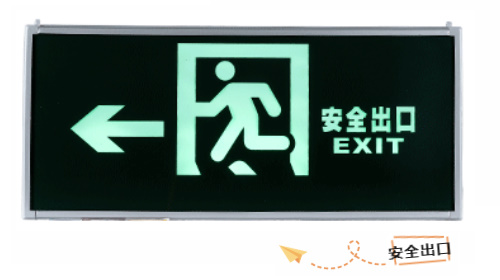

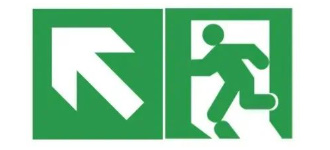

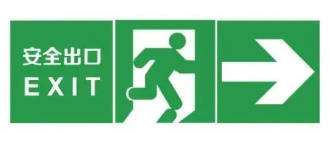

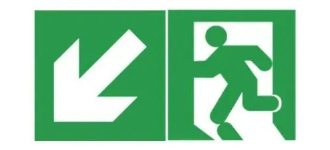

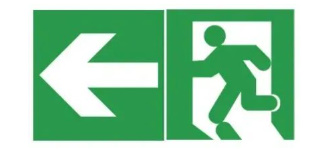

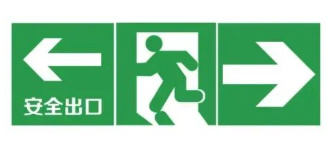

不带箭头的安全出口标志，一般安装在安全出口门的上方

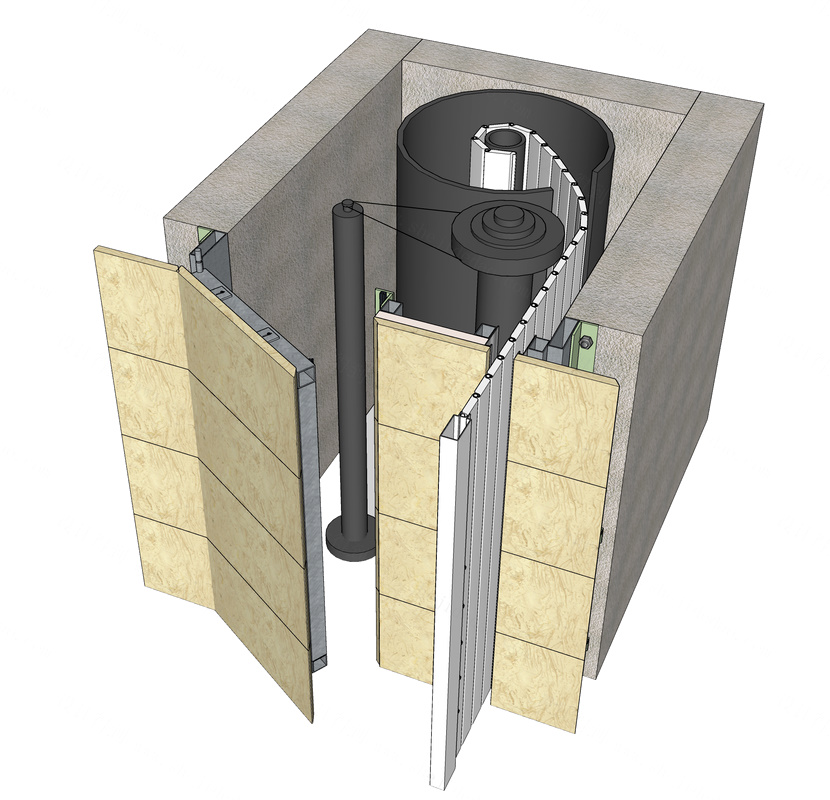

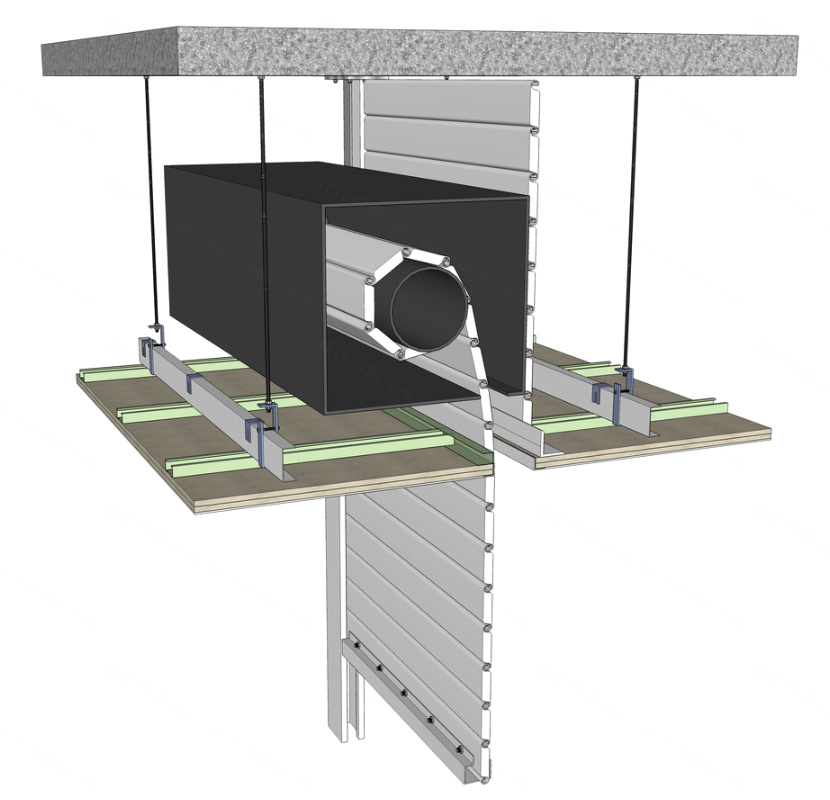

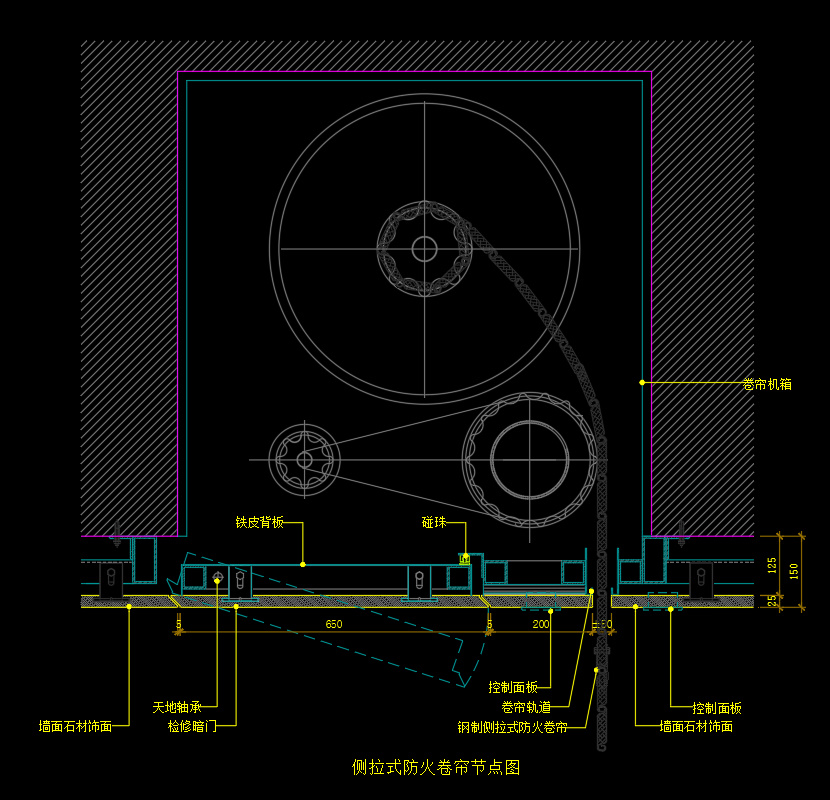

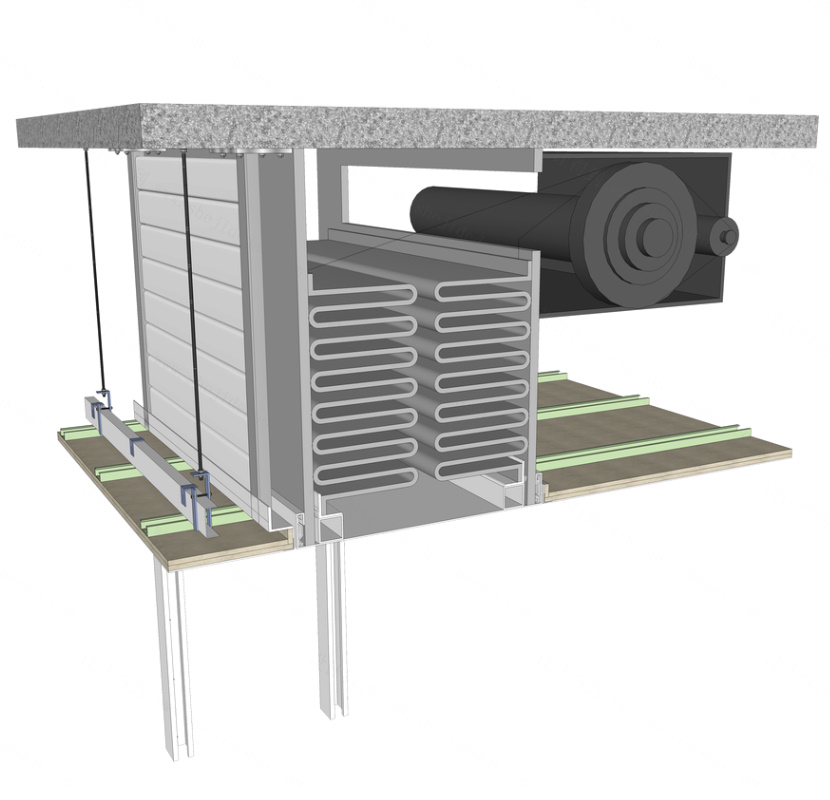

消防系统图中的防火卷帘是重要的防火分隔设施，其设计、制造、安装、验收和维护主要依据以下国家标准：
一、GB 50016-2014《建筑设计防火规范》（2018年版）
核心作用：规定了在建筑的哪些部位（如防火分区之间、疏散通道上、中庭等）必须设置防火卷帘，以及其耐火极限等性能要求。
关键条款：第6.5.3条专门针对防火卷帘的设置要求。
二、GB 50877-2014《防火卷帘、防火门、防火窗施工及验收规范》
核心作用：专门针对防火卷帘的施工、调试和工程验收制定了详细的技术规定和流程，是施工和验收的直接依据。

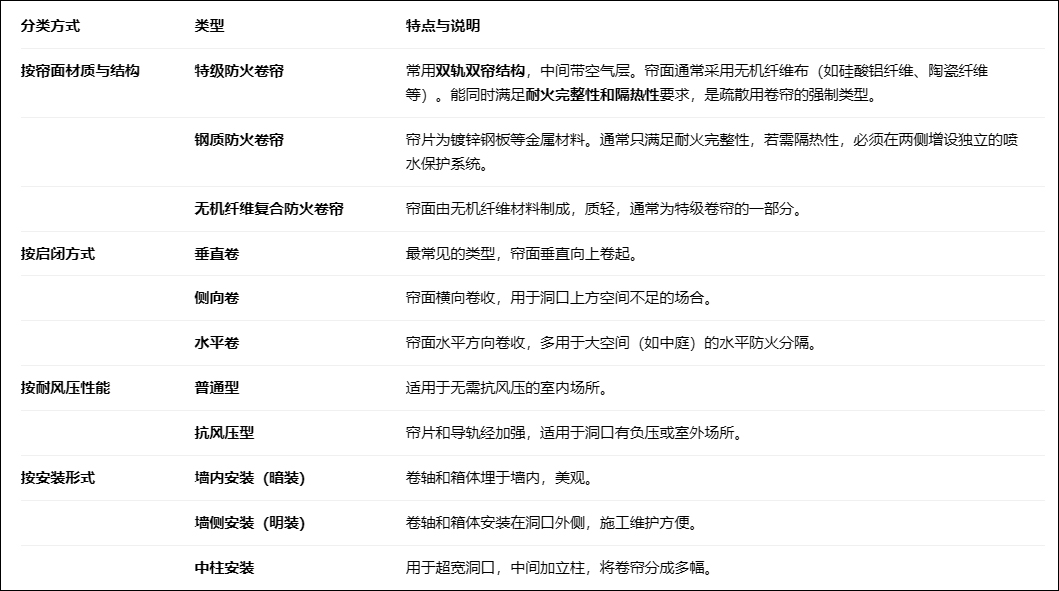

防火卷帘可根据不同方式进行分类：

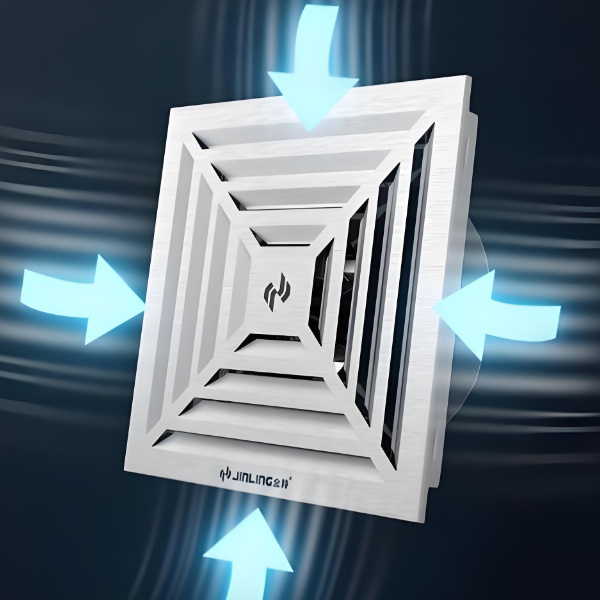

“挡烟垂壁”和“消防排烟”的“设计位置”应在防烟分区边界内，每个防烟分区内的排烟口应能有效排出该分区当火灾时由挡烟垂壁“围合”后聚集的烟气
挡烟垂壁是防排烟系统的重要组成部分，其设计和布置有明确的国家标准（《建筑防烟排烟系统技术标准》GB51251-2017）要求。

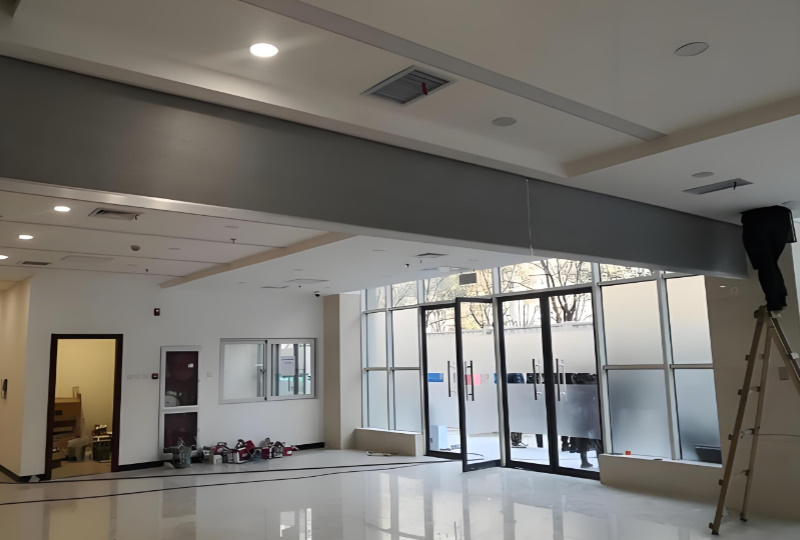

一、核心作用：在火灾时，通过下垂的垂直壁面，在屋顶下形成“储烟仓”，有效聚集烟雾和高温气体，为排烟口抽排创造条件，并延缓烟雾向其他区域扩散，为人员疏散争取时间
二、排布要求：防烟分区的边界处必须设置挡烟垂壁；挡烟垂壁并非满布，而是在当梁、隔墙等不能满足“挡烟分隔物”要求时，需用挡烟垂壁来划分防烟分区（常见的具体位置：走道：与中庭、大厅、房间连通处；中庭/共享空间：与周围楼层连通的开敞边缘；大面积空间（如商场、展厅、厂房、车库）中，用于划分防烟分区，通常沿结构梁或按矩形区域布置；电梯厅、前室入口上方；自动扶梯、敞开楼梯等竖向连通部位的开孔周围）

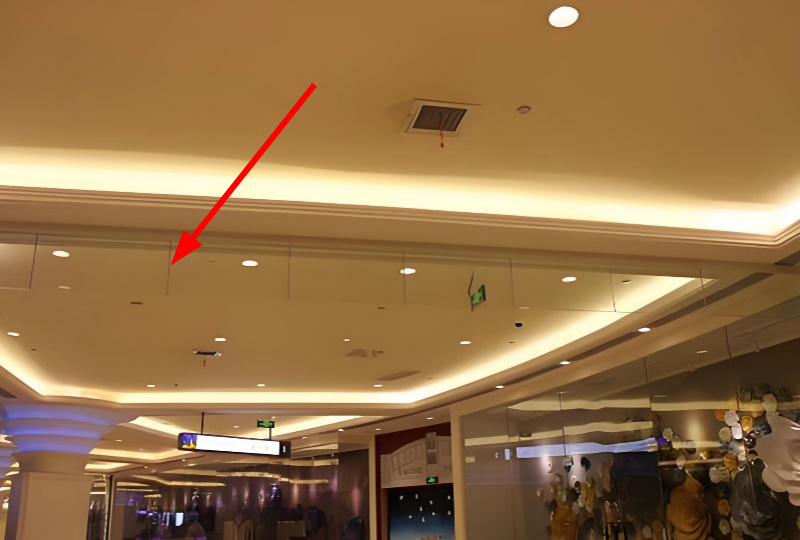

三、垂壁深度：挡烟垂壁下垂的有效高度即为储烟仓深度。最小深度不应小于空间净高的20%，且不应小于500mm，其中分为活动式挡烟垂壁（酒店大堂，高端商场）和固定式挡烟垂壁
四、材料性能：必须采用不燃材料制作（如防火玻璃、镀锌钢板、无机纤维织物等）
（日常隐藏）
（日常隐藏）
通常需要专门绘制灭火器布置图的空间，通常具有风险突出、布局复杂、要求特殊的特点；对于室内设计主要用于商业空间；如果与消火栓组合安装，需明确标示“灭火器箱”或“组合式消防柜”
例如大型公共与人员密集空间(会议室、报告厅、宴会厅、大堂、中庭)、餐饮场所（厨房、用餐区）
（如手提式ABC干粉、二氧化碳、水基型等）灭火级别和容量（如5kg、2kg）
（可以和防火卷帘、挡烟垂壁、消火栓放于同一张图）

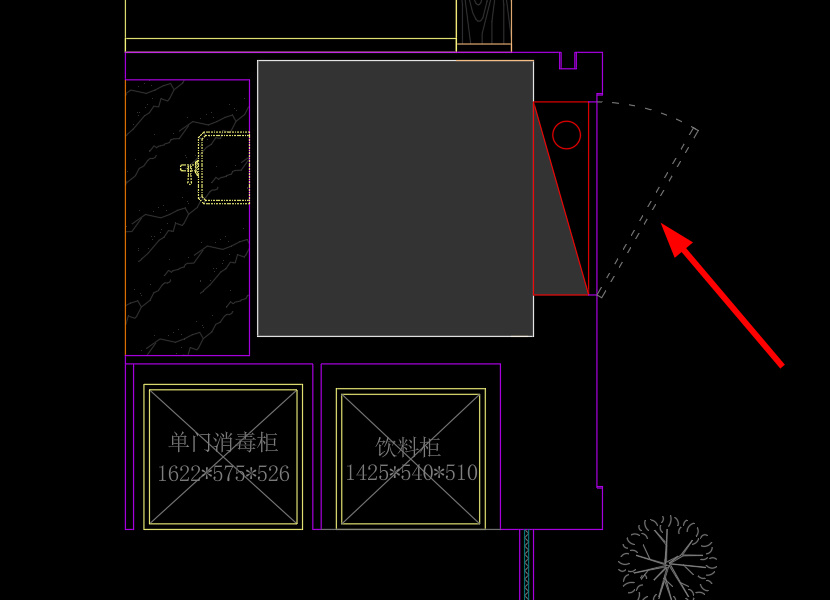

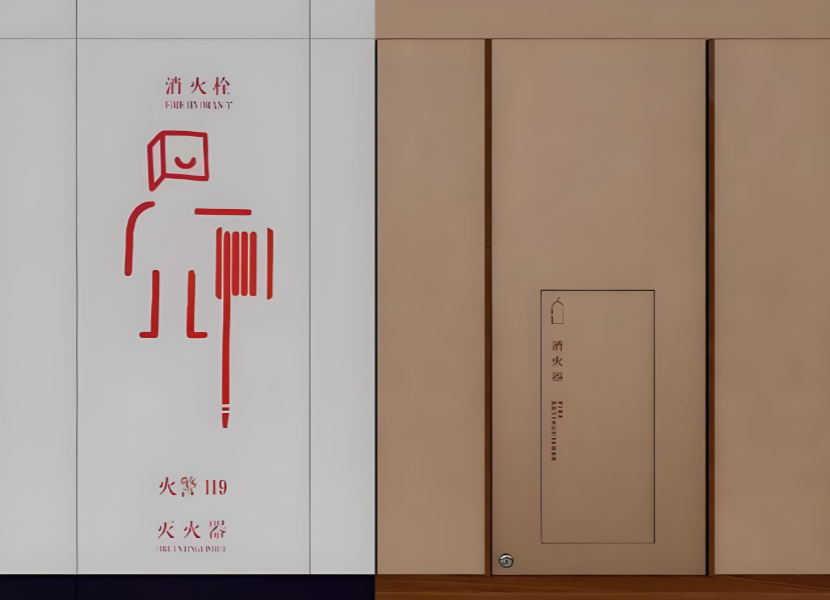

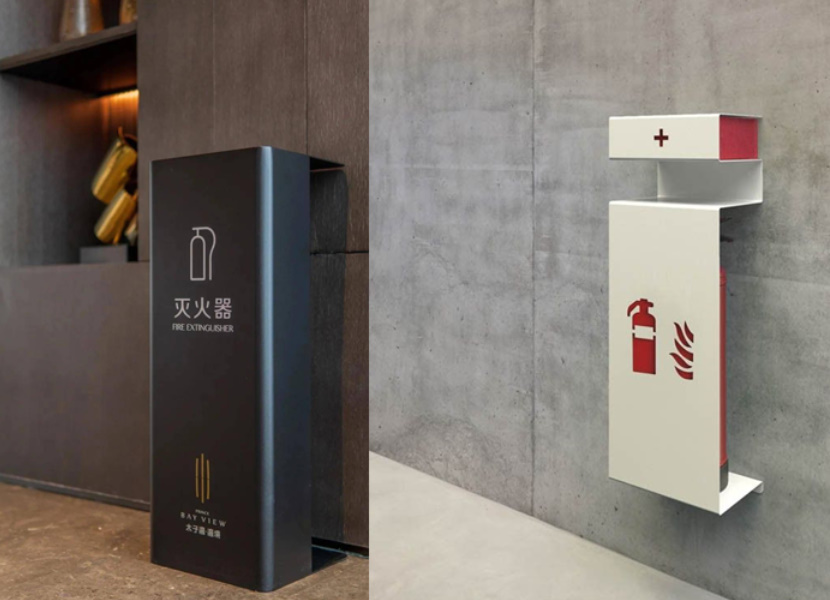

（传统的消火栓是显眼红色箱体，在消防允许的前提下，可对设计上可对其进行美化）

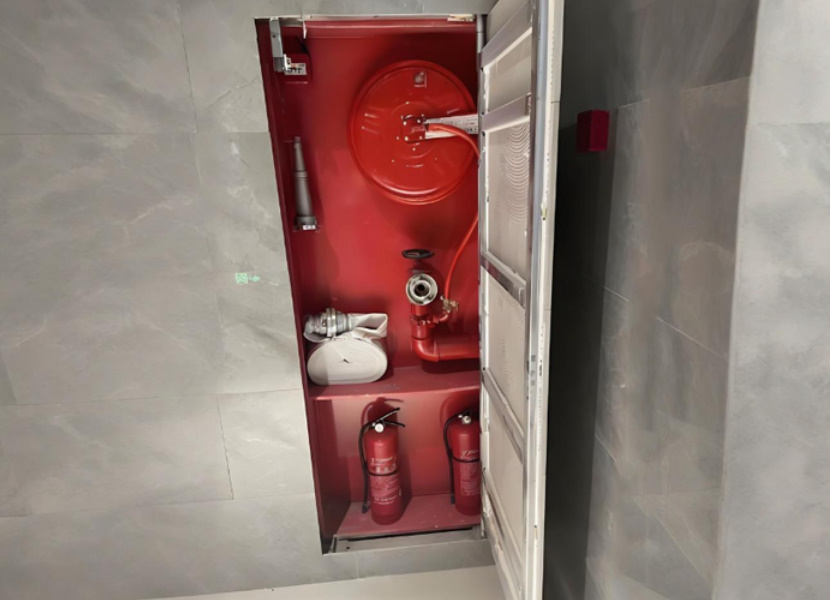

（这种组合可避免灭火器箱体外露）

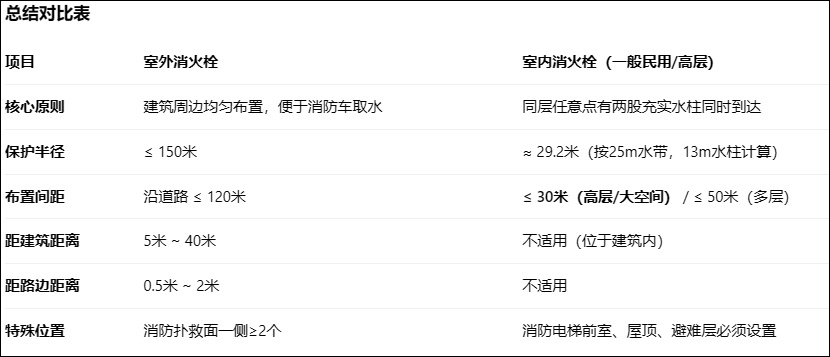

消火栓的布置和间距是消防系统设计中的关键，直接关系到灭火的及时性和有效性。
其要求主要依据国家规范 《建筑设计防火规范》GB50016-2014（2018年版） 和 《消防给水及消火栓系统技术规范》GB50974-2014
室内消火栓和室外消火栓布置上有区别，我们主要讲室内消火栓
