室内设计中的“天花定位图”或“天花尺寸图”是施工图的核心图纸之一，它直接关系到天花造型的实现、灯具布置效果以及机电设备的最终整合。绘制一份专业、精准的天花图纸，是保证设计完美落地的关键（例如天花灯具的定位大部分是以天花造型轮廓进行精准开孔）
墙体、造型与机电图纸冲突是常态，需协调调整：天花造型不是孤立的，注意事项：01.必须表达与空调（风口、检修口）的尺寸关系02.需要与消防（喷淋头、烟感、广播）、新风等……和灯具回路等机电点位冲突时，进行专业上的“碰撞检查”和协调 ，以达到最好的造型排布效果

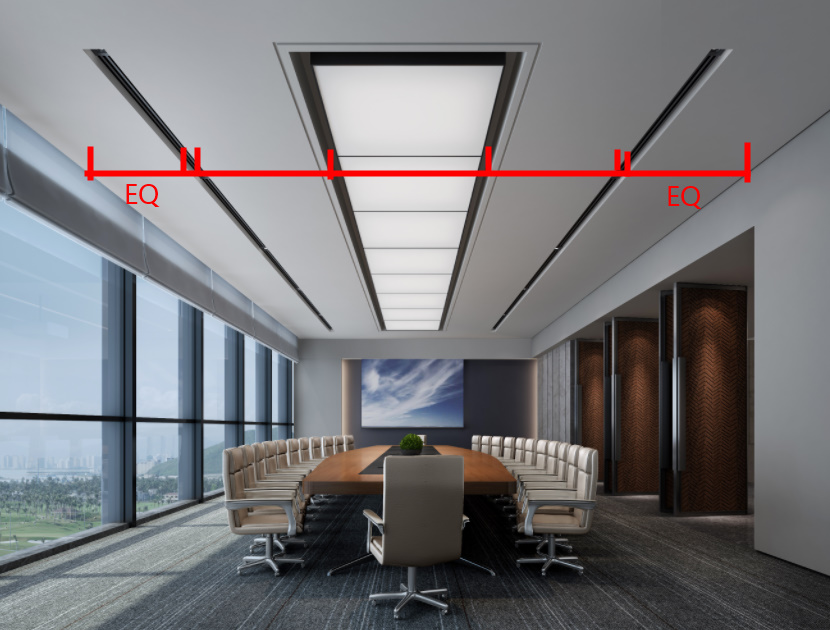

天花需表达造型与空调，检修口之间的关系，如果造型设计在天花中间，可使用EQ控制变量法

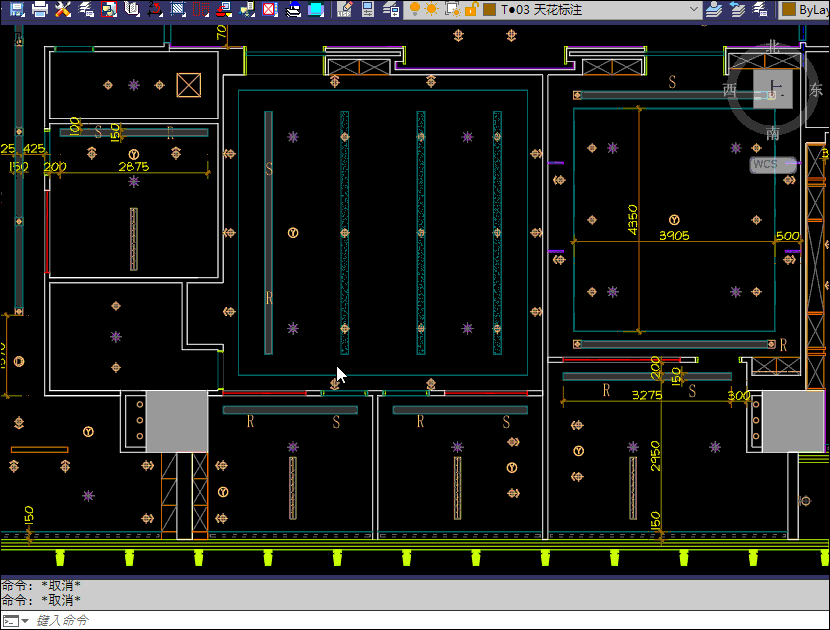

零碎的天花标注用DC/DA命令灵活标注，会自动判断起始点和中途断开标注

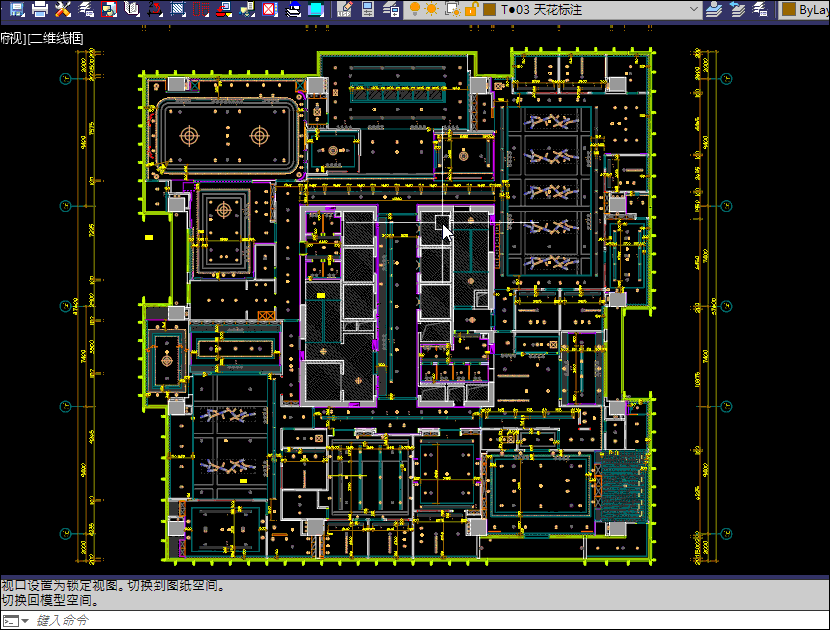

图中有“区域轮廓线”，且“天花造型层”为系统图层，则可一键智能识别并进行标注，稍做整理即可

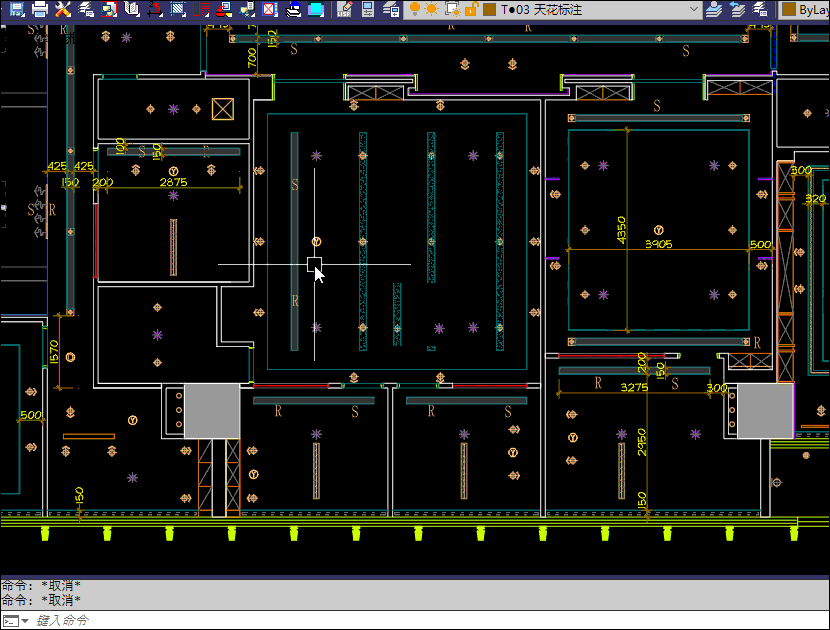

没有区域轮廓线，在手搓的前提下，使用QD设置标注颜色（取消总尺寸）标注，效率是常规方法的几倍
