功能：绘制柜子平面 记忆：“柜子子”拼音首字母
海龙V10的柜子非常强大，可以选择生成柜门，动态修改柜子样式，厚度，还可以PL线选择性生成内部构造，支持弧形柜子批量生成

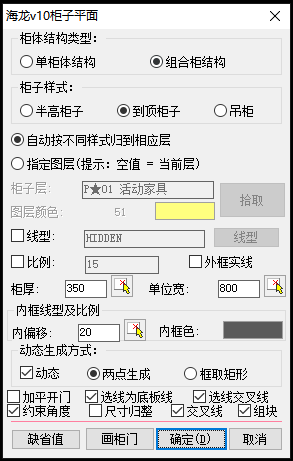

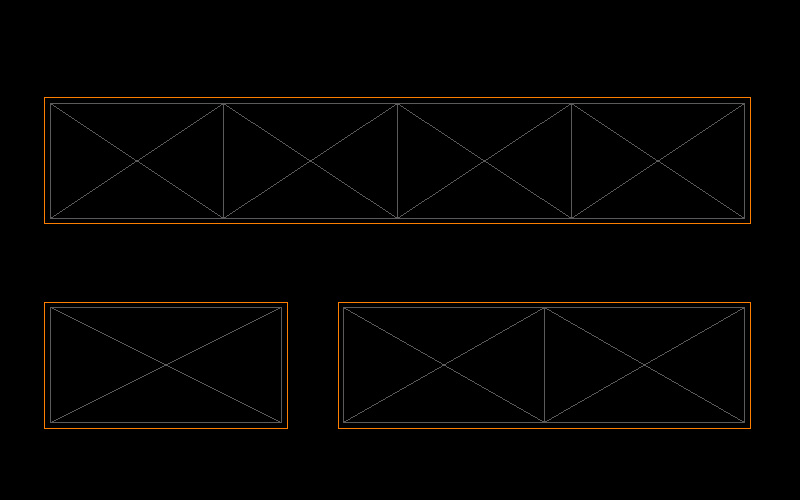

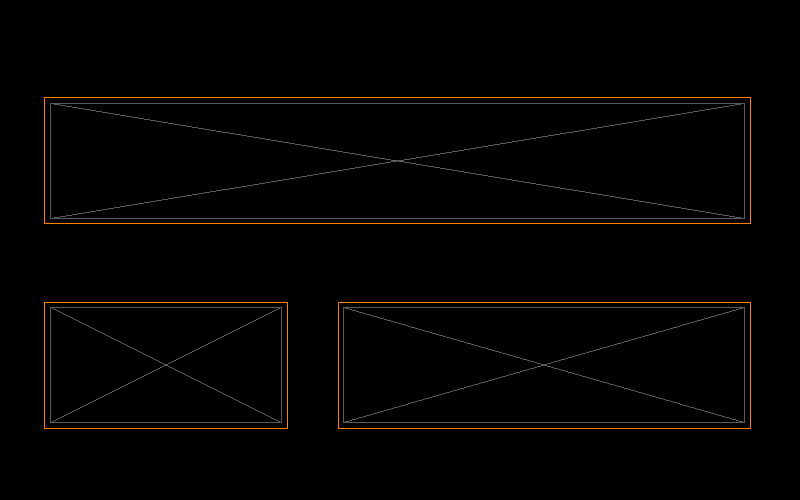

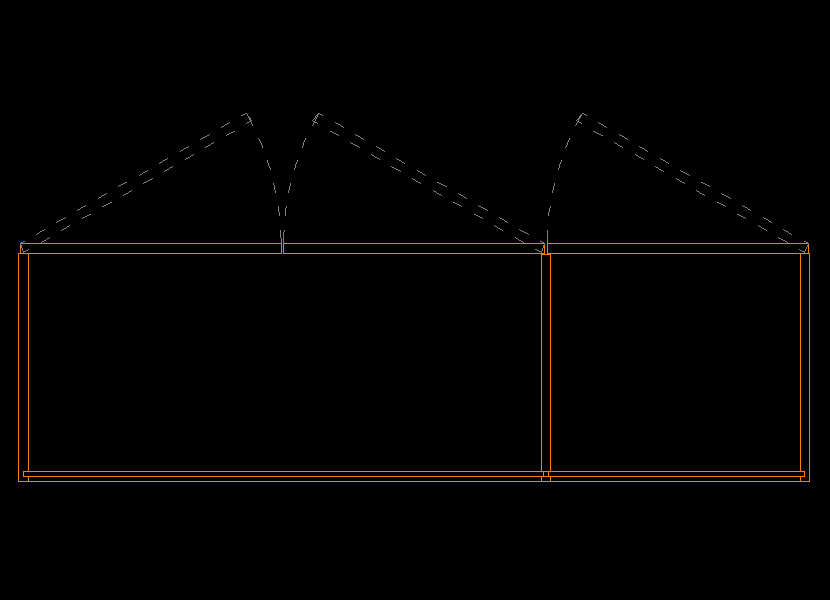

“单柜体结构”生成柜子固定为单柜；若设置“组合柜模式”，如设置800，则随机生成的双开单元柜体在不低于800的前提下自动等分成组合柜，图面效果佳

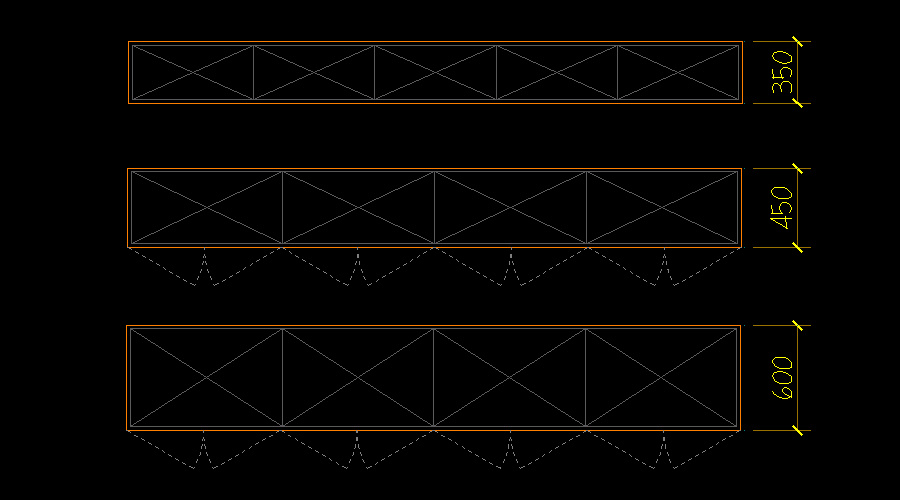

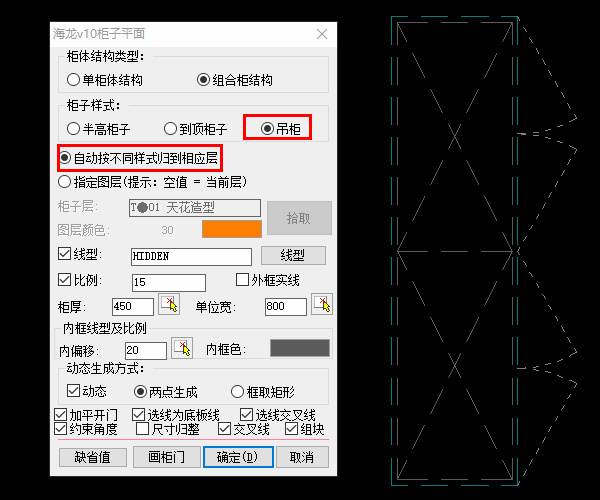

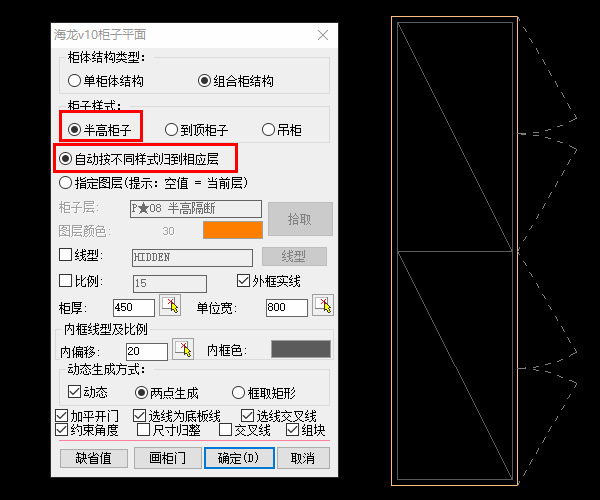

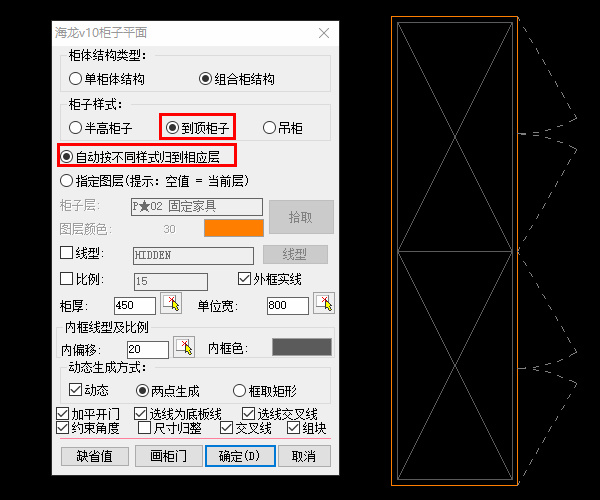

绘制不同的柜子图面表达均不同，海龙可智能切换柜子样式，并自动换图层，操作前可勾选“自动按照不同样式归到相应层”（Y提前设置好对应系统层）

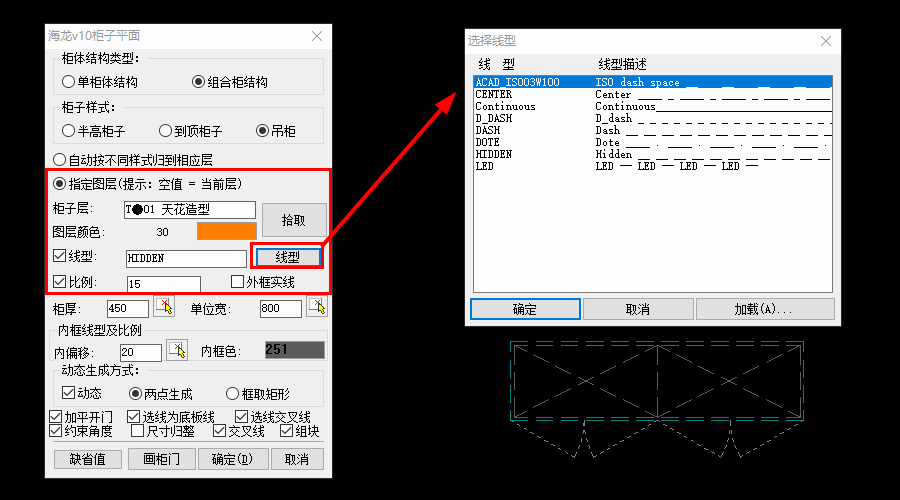

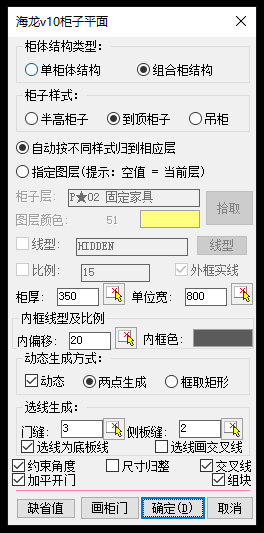

用户高度自定义柜子的图层/颜色/线型比例
设置好柜子厚度/柜门，在不是“框选模式”下，生成的柜子均已此设置为准

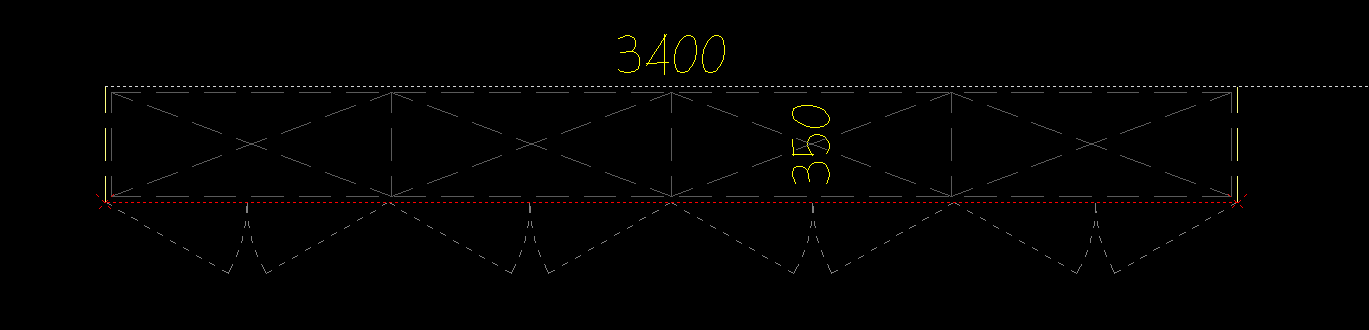

在设置“组合柜模式”下生效，这里指的是双开单元的柜子尺寸，如设置800，则随机生成柜体在不低于800的前提下自动等分
每一双开单元在不低于900（则单开为450）前提下自动等分
每一双开单元在不低于1100（则单开为550）前提下自动等分

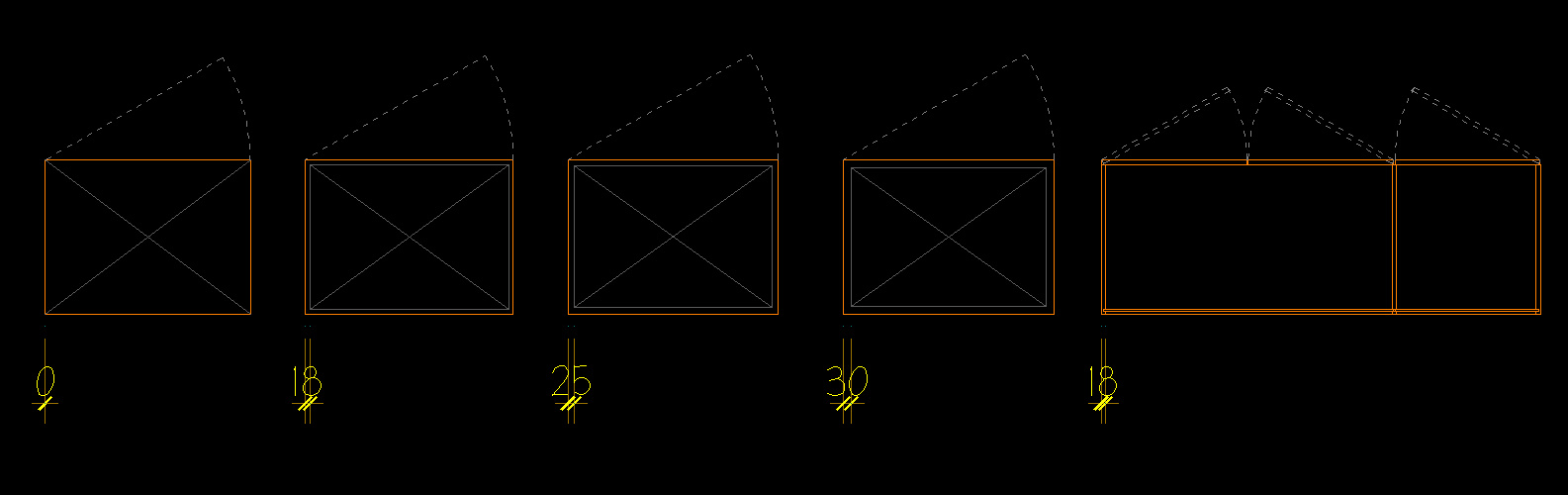

内框线可根据用户的需求设置，用户常规设置：
0（最精简）、15/18/25（整装常用规格板材）、20/30（图面取整表达）
（注意，此内框偏移距离对于选线生成X的pl线无效，选线生成为了柜门效果精准协调，无内偏移量）

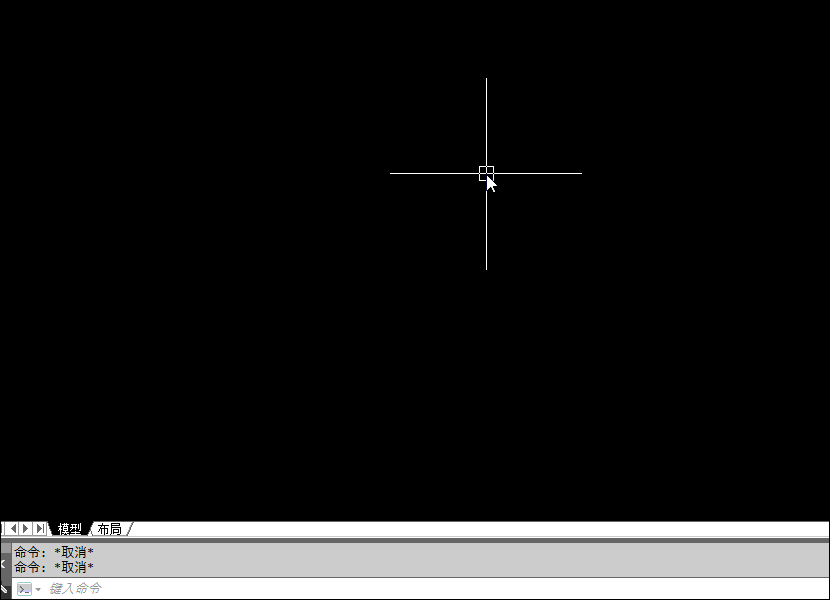

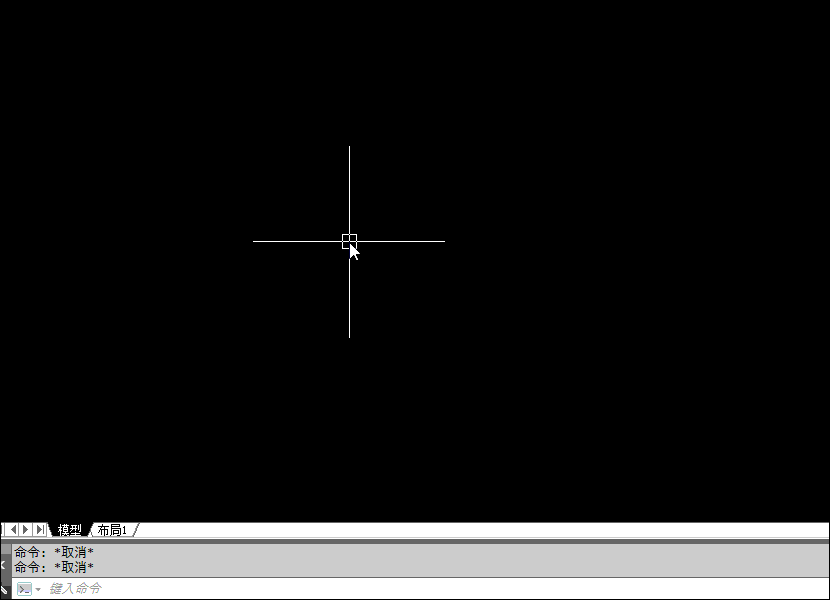

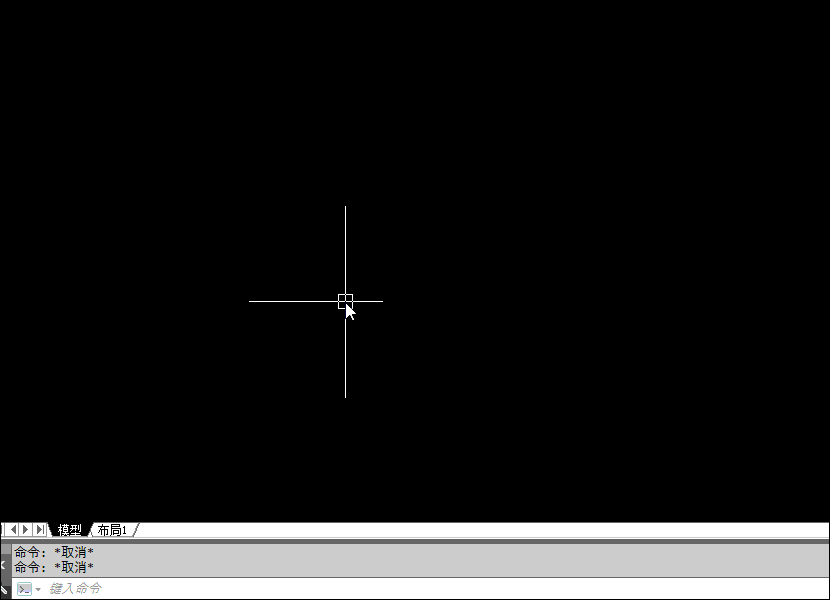

四种生成方式，树哥强烈推荐“动态”结合“两点生成”和“框选生成”的两种就够了，看操作提示栏灵活运用

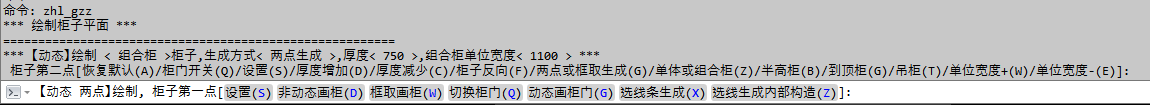

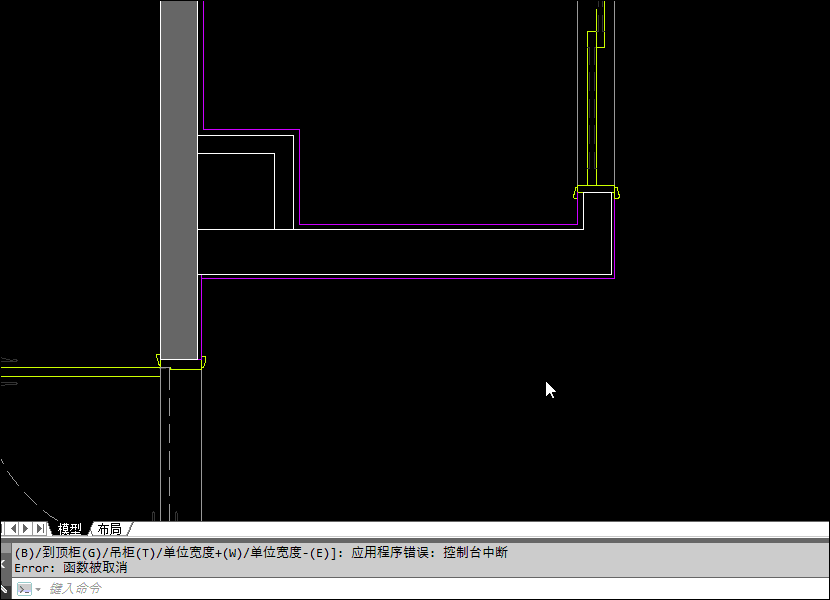

任意切换柜门开关(Q)/设置(S)/厚度增加(D)/厚度减少(C)/柜子反向(F)/两点或框取生成(G)/单体或组合柜(Z)/半高柜(B)/到顶柜(G)/吊柜(T)/单位宽度+(W)/单位宽度-(E)
任意切换柜门开关(Q)单体或组合柜(Z)/半高柜(B)/到顶柜(G)/吊柜(T)/单位宽度+(W)/单位宽度-(E)]:

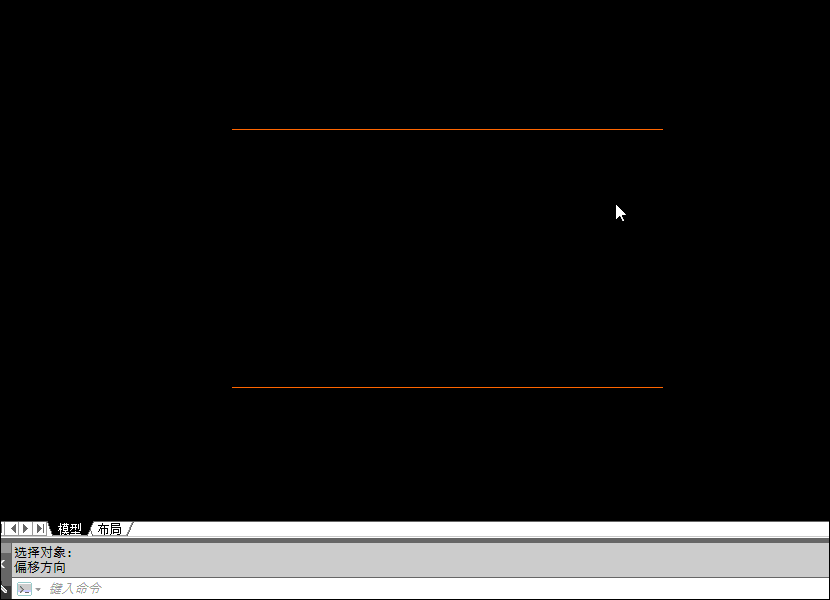

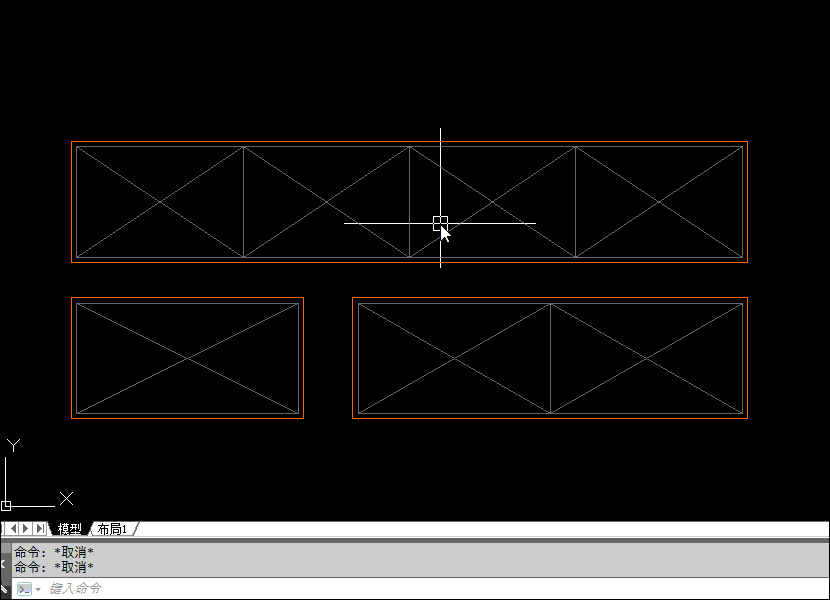

在已有外框的范围内使用非常方便

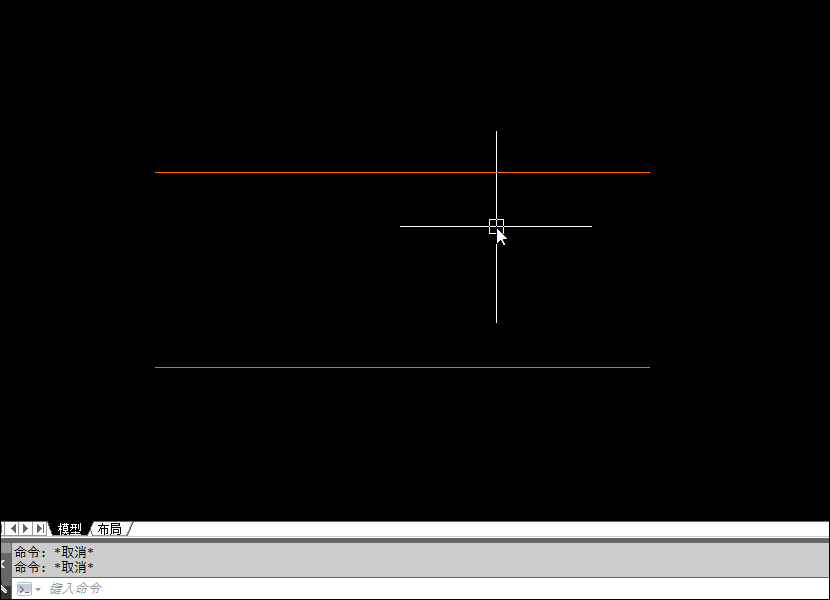

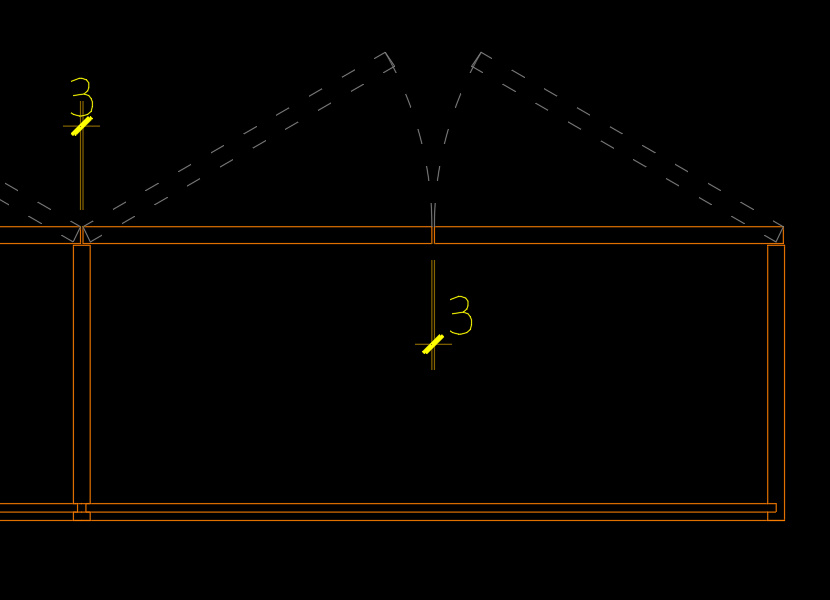

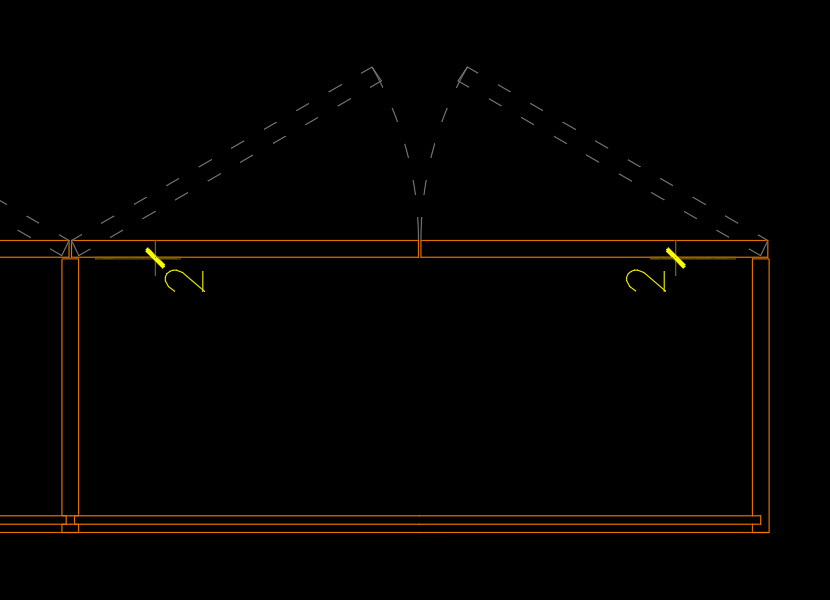

在选线条生成(X)/选线生成内部构造(Z)]的模式下，此设置有效

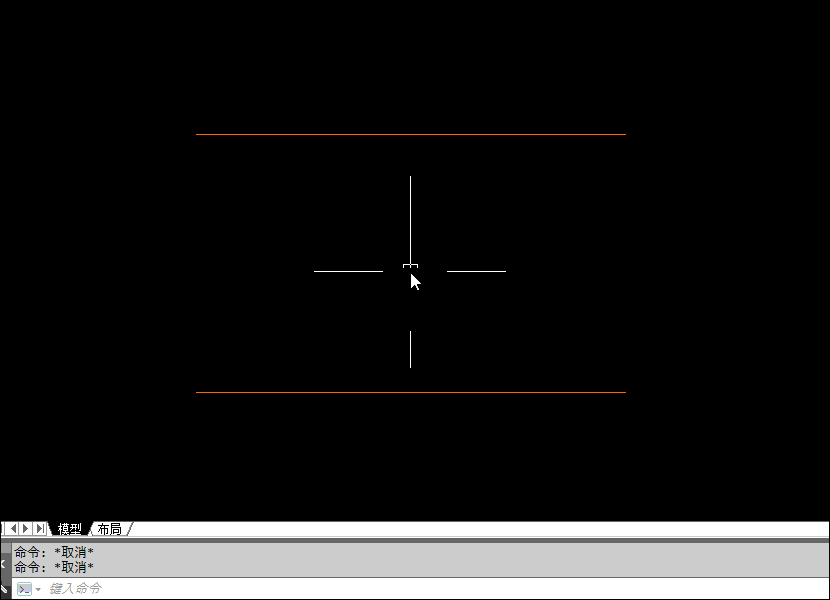

此设置则是以线条线为面层往两侧偏移
此设置则是以线条线为底层板往两侧偏移
勾选后，操作提示栏选线生成可选择“X”生成柜子交叉模式，选“Z”生成内部构造模式
取消后，操作提示栏选线生成固定为内部构造模式

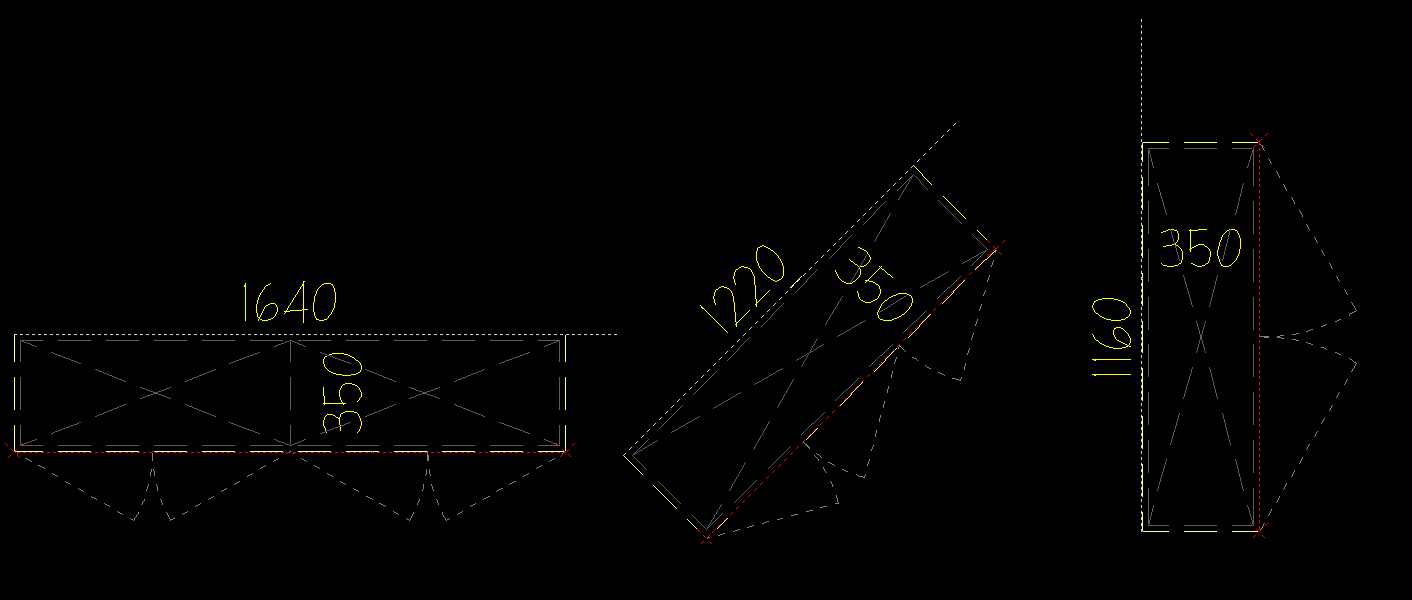

勾选后，在两点生成模式下，当角度为0°/45°/90°/135°/180°/225°/270°/315°/的时候，会自动磁吸这些角度，便于参照生成
尺寸归整后，生成出来的柜子尺寸没有小数点，柜体长度默认为5的倍数（对于规范制图此设置重要）
（注意，此内框偏移距离对于选线生成X的pl线无效，选线生成为了柜门效果精准协调，无内偏移量）
对于前期没有绘制到柜门，后续补充柜门虚线可以用到此命令（建议一起生成，分两步需要计算柜门单位宽更占用时间，如下图）
