柜子/衣柜的施工图做好后，落地到现场施工，室内设计CAD先出施工图图纸，然后生产柜体，定制柜门，最后现场安装。
海龙这个教学希望以CAD绘图+柜子木作工艺的角度，加深广大绘图设计师关于柜体做法落地施工工艺，加强图纸理解

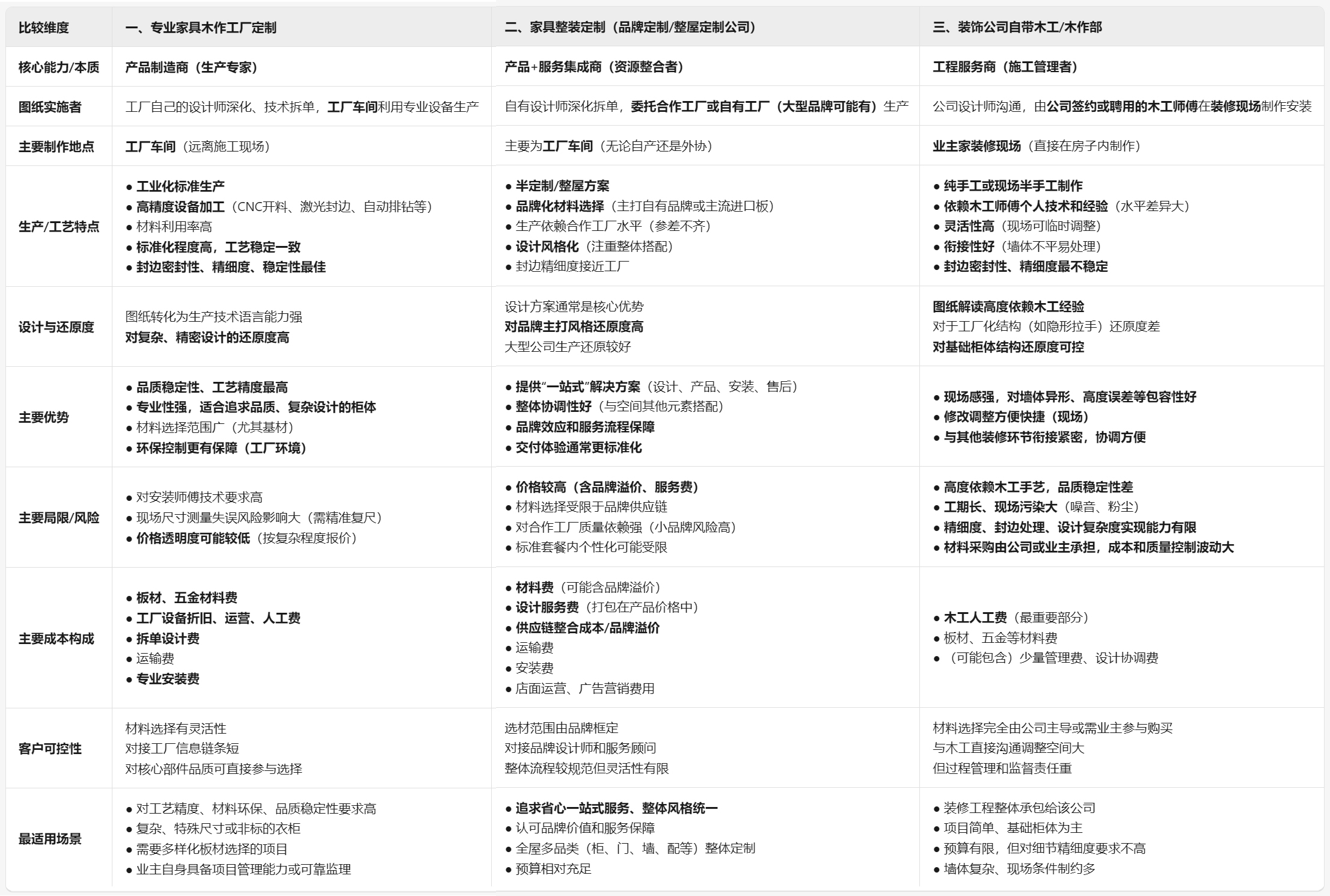

首先我们先了解从图纸绘制好，到柜体落地，主要有3种施工做法：
01.工厂定制 = 更专业的产品品质（尤其硬件），如酒店客房家具批量定制
02.整装定制 = 更省心的整体服务和品牌体验。 大众家庭选择
03.装饰公司木工 = 更灵活的现场处理和衔接。找专业设计公司落地施工的群体

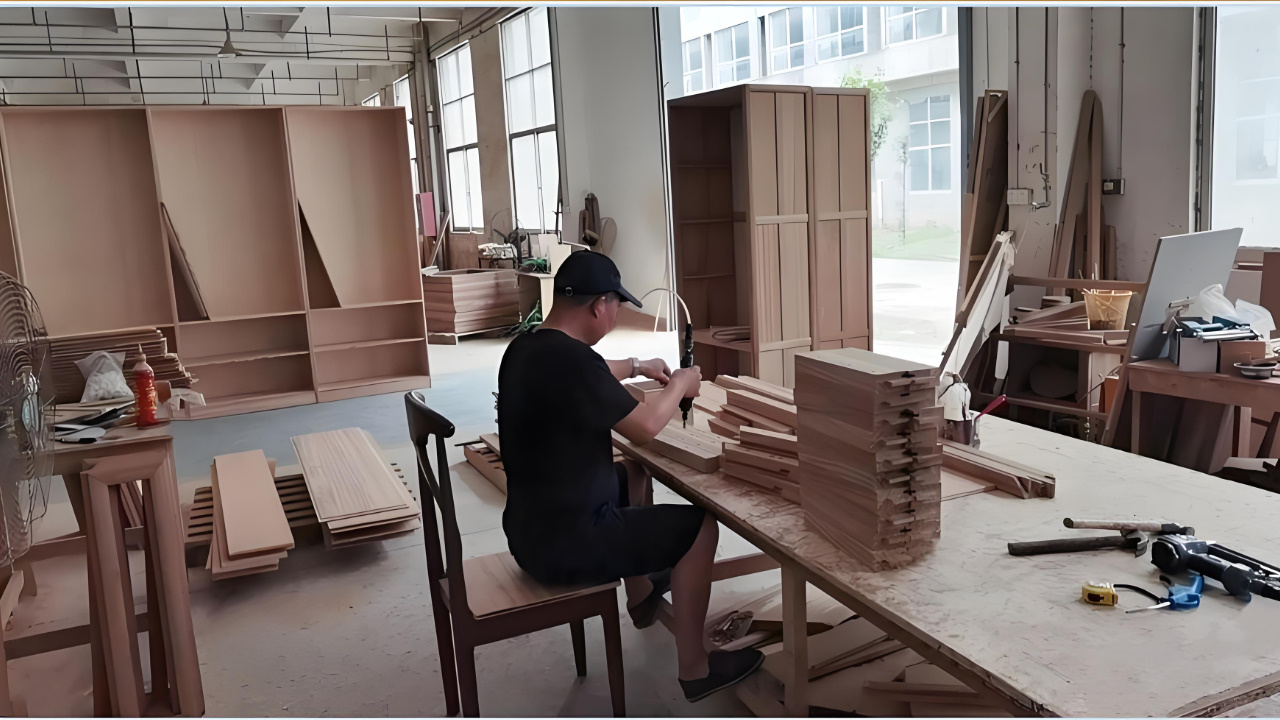

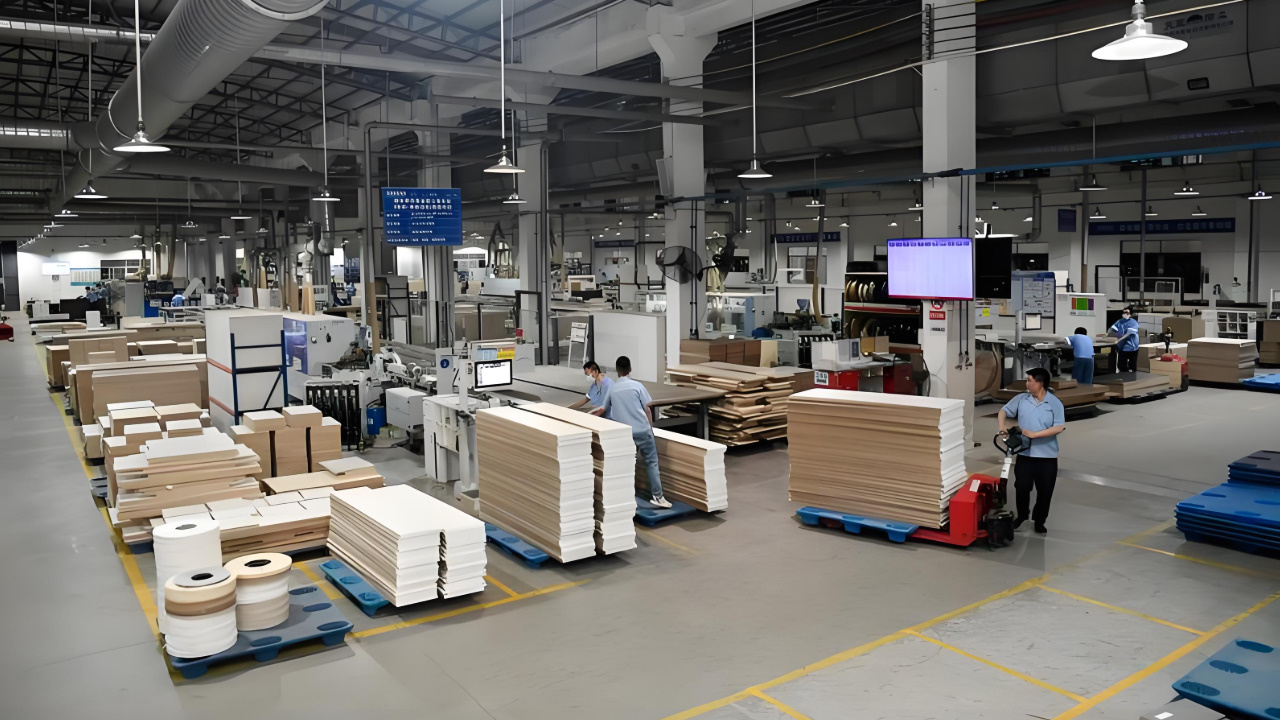

一、专业家具木作工厂定制，拆分成适合运输/上下电梯的柜体单元，现场组装（成本最贵，通常酒店等大批量定制采用这种）
二、家具整装定制，工厂按照规格定制好板材，预留开槽，拿到现场组装（现场请轻作业即可），例如欧派/索菲亚等品牌产品

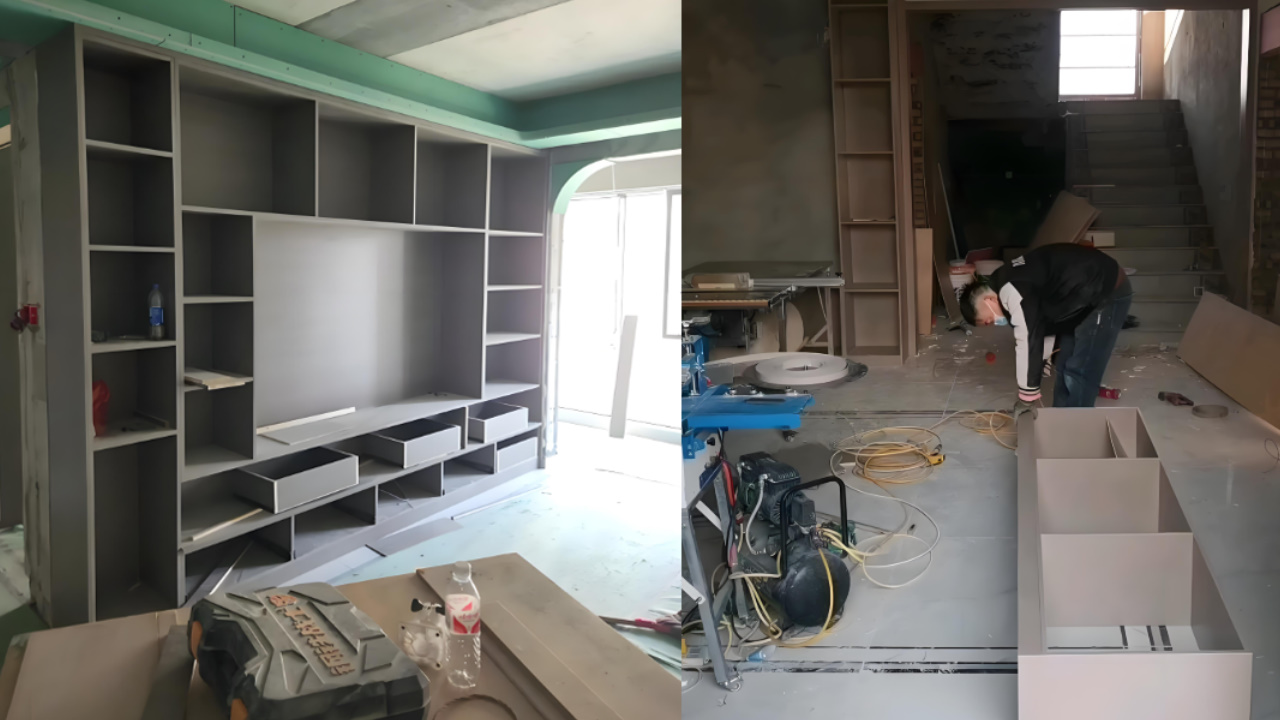

三、装饰公司有专业的木工，购买整板现场施工/开槽，现场收边；安装灯带等等，安装+固定全套（现场需要布设木工台）

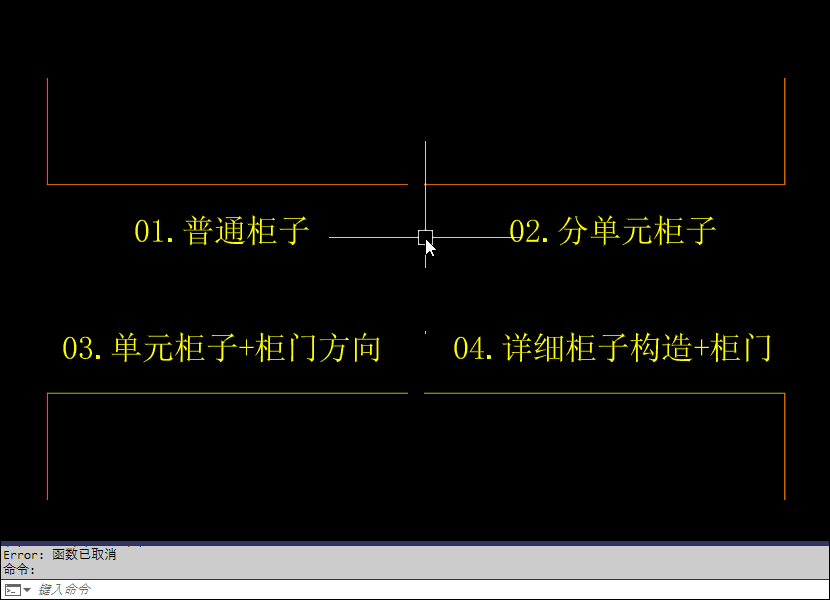

平面柜子用GZZ命令，按照画法分类可分为：
01.普通柜子（最初始）02.分单元柜子（最常规）03.单元柜子+柜门方向04.详细柜子构造+柜门

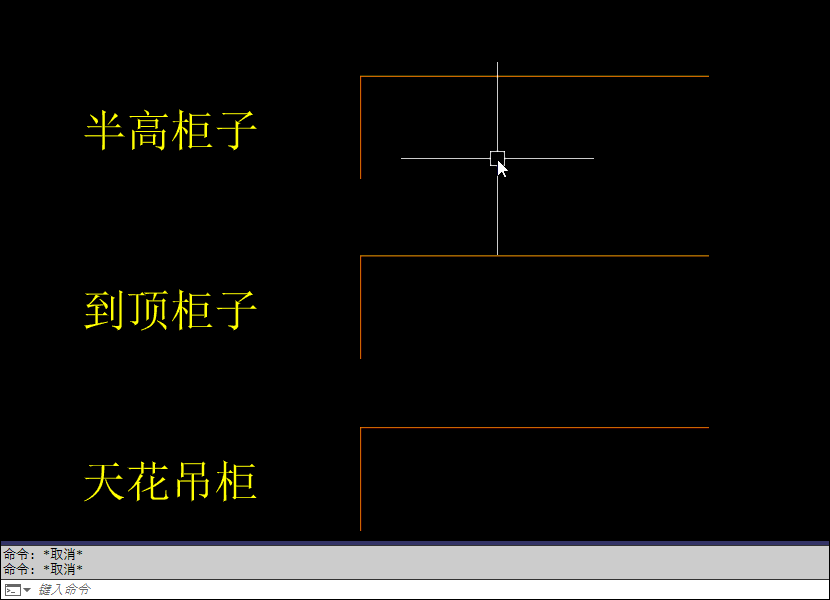

平面柜子用GZZ命令，按照图层分类可分为：
01.半高柜子（图纸平面/地面显示）02.到顶柜子（图纸平面/天花/地材均显示）03.天花吊柜（图纸平面/天花显示）

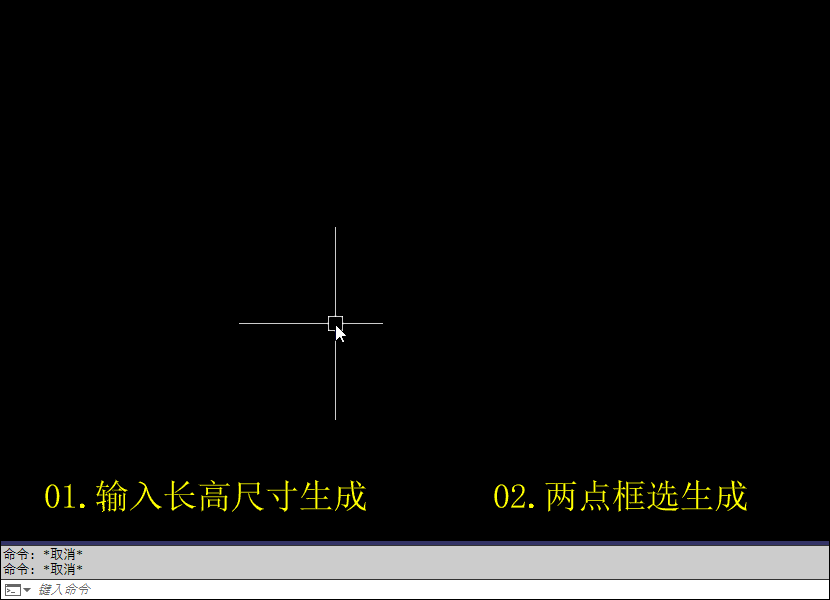

立面柜子用GZ命令，可采用几种方式生成柜子：
01.输入长高尺寸生成；02.两点框选生成；03.闭合范围点选生成
海龙GZZ命令，可以设置柜子厚度，长度，直接生成内部构造，CBB再绘制内部构造

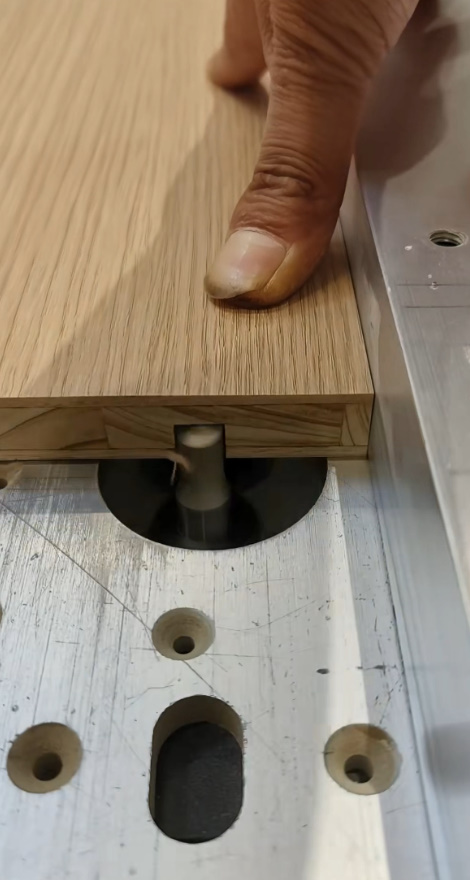

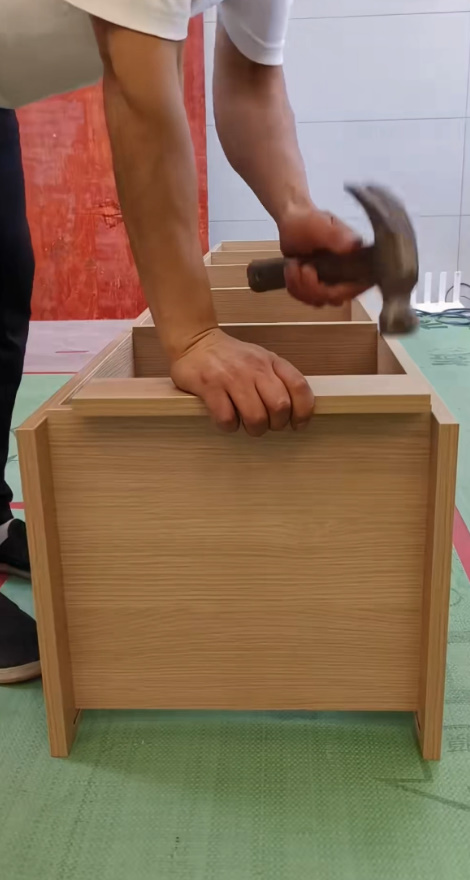

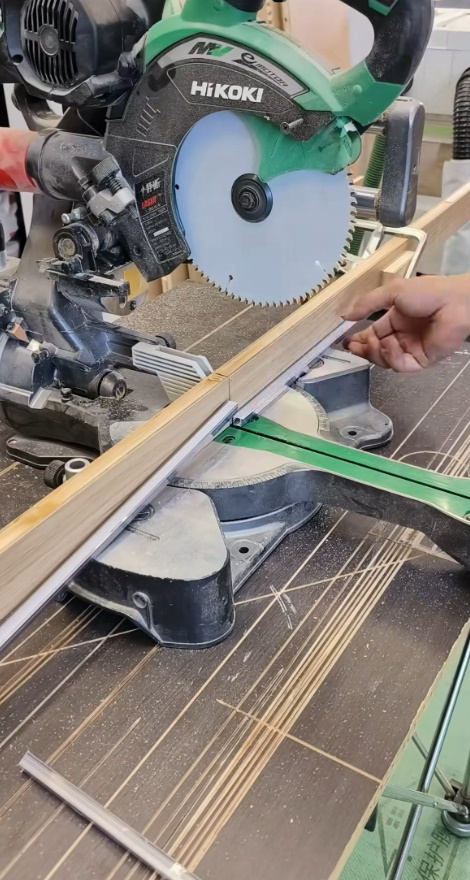

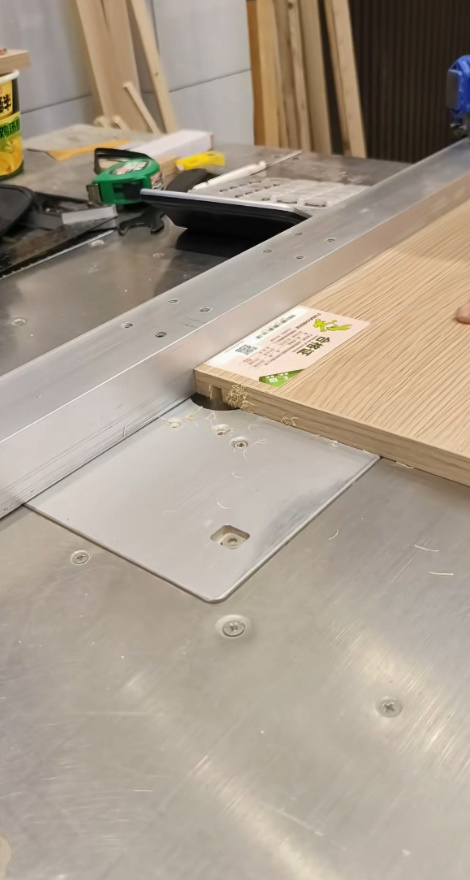

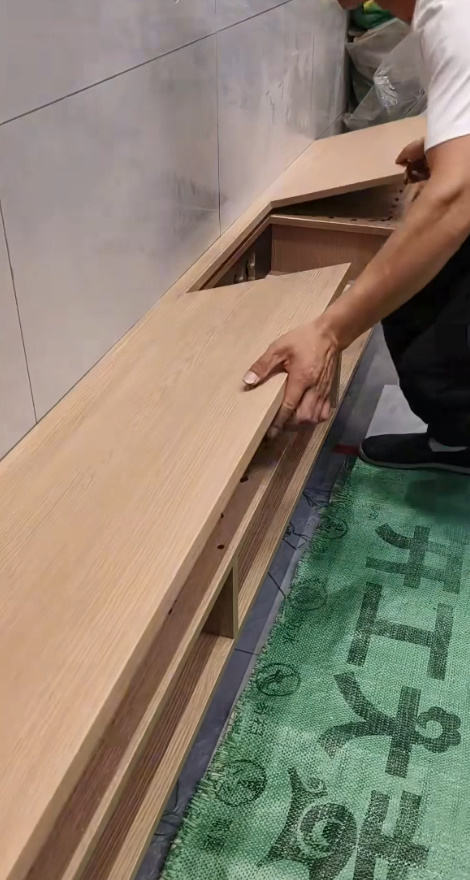

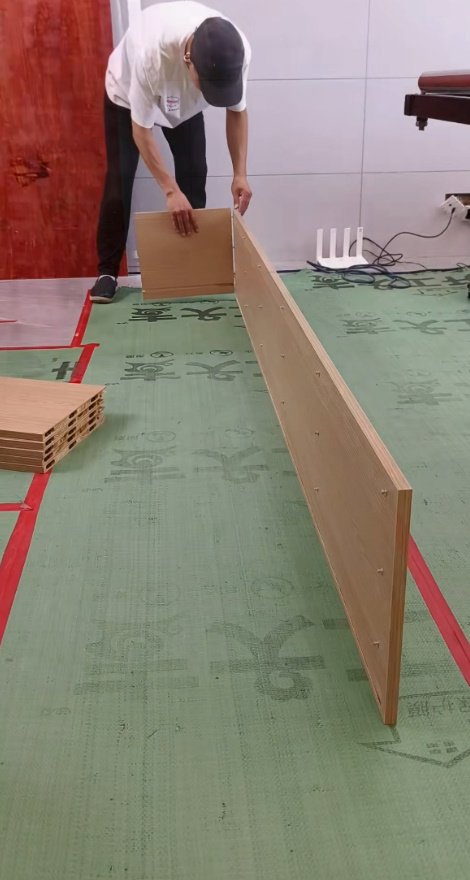

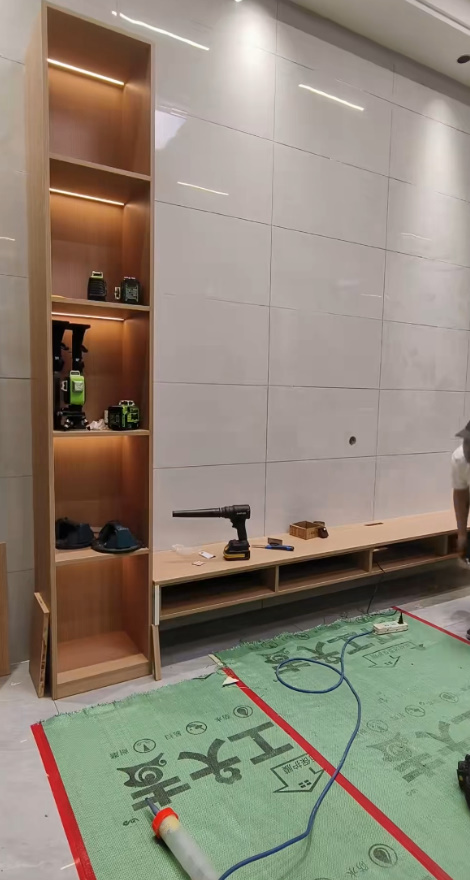

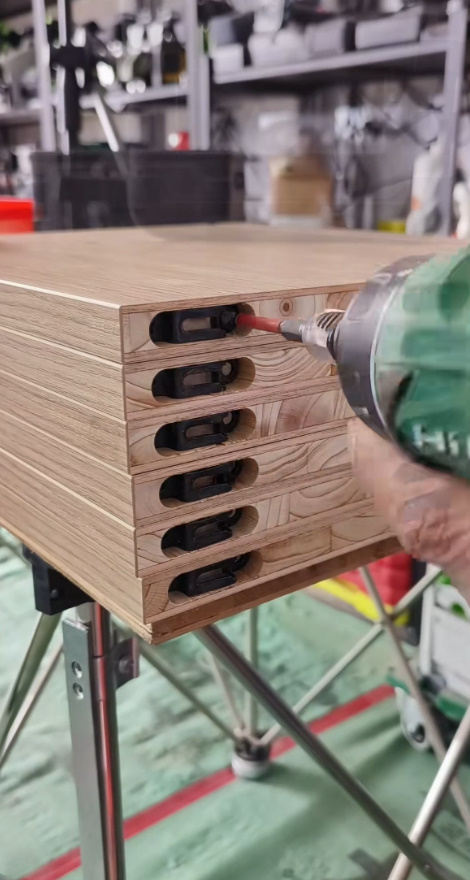

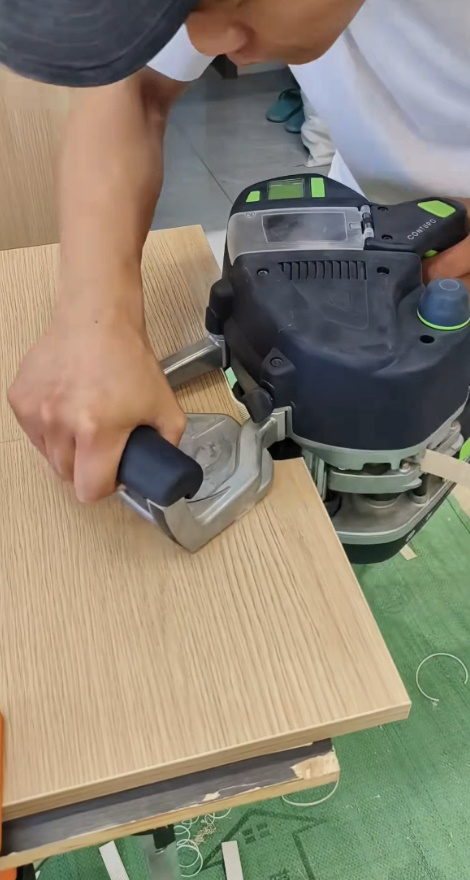

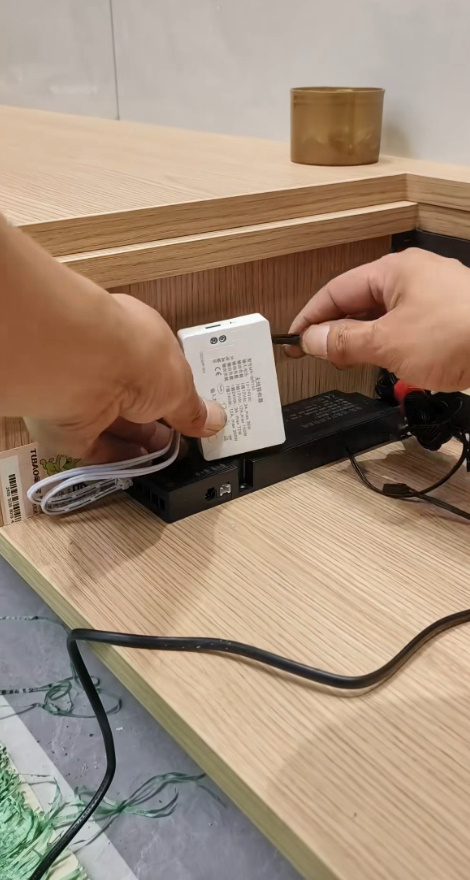

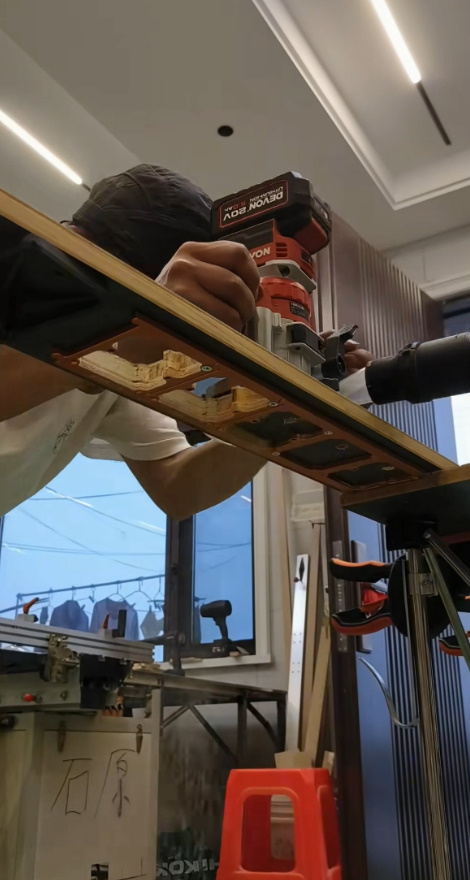

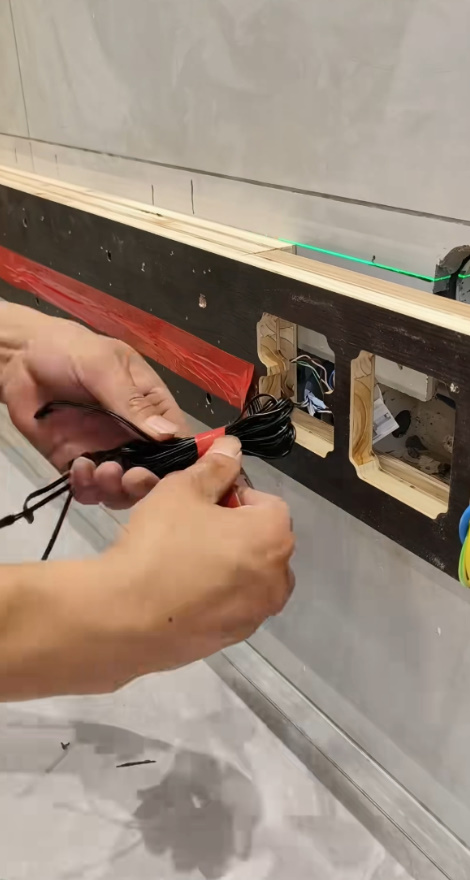

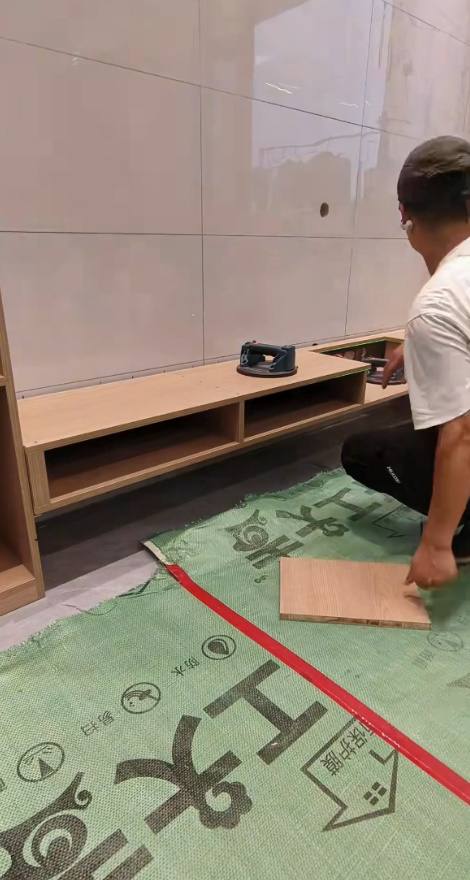

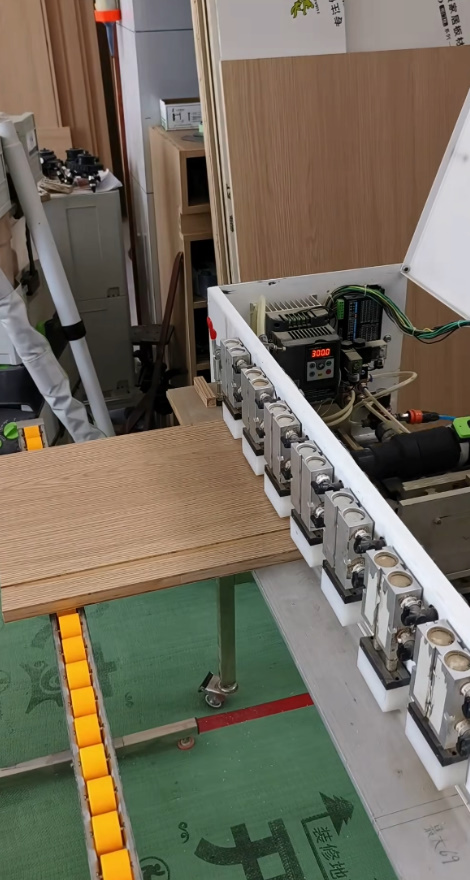

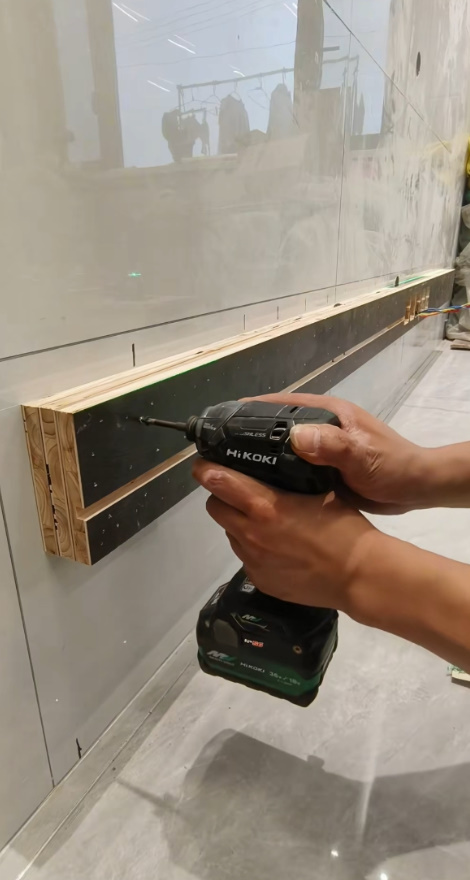

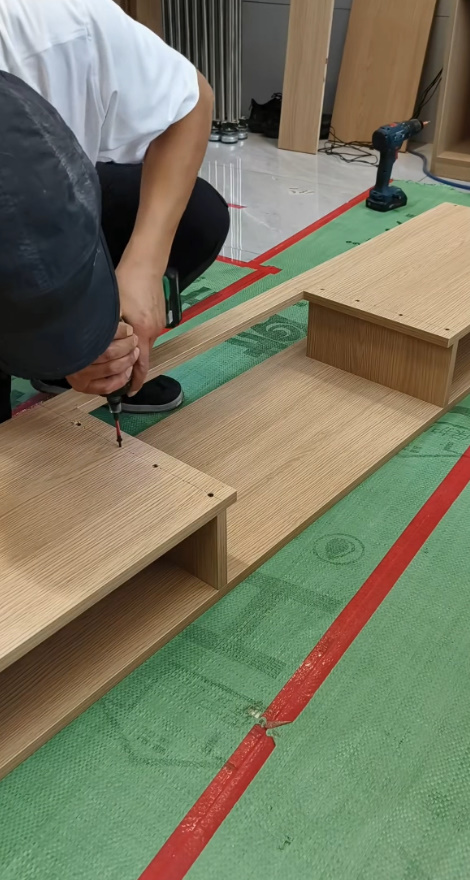

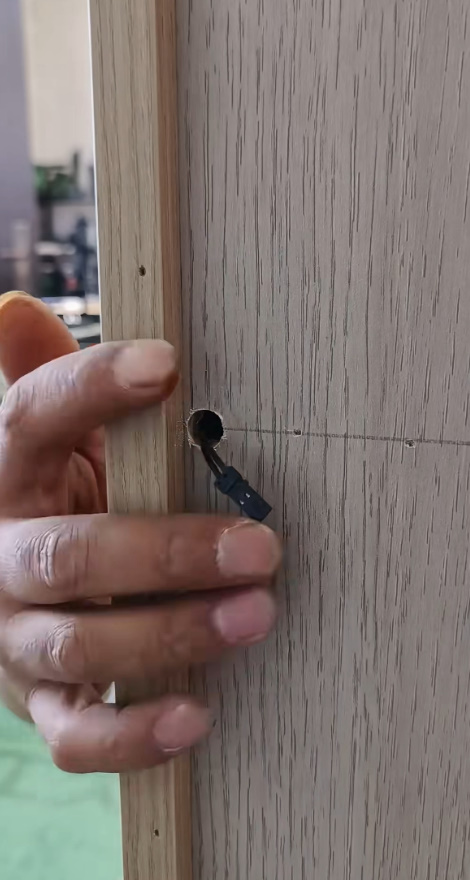

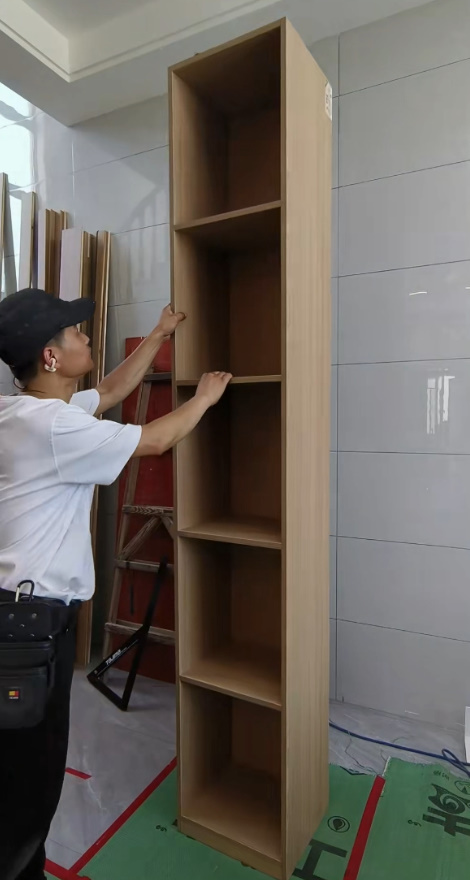

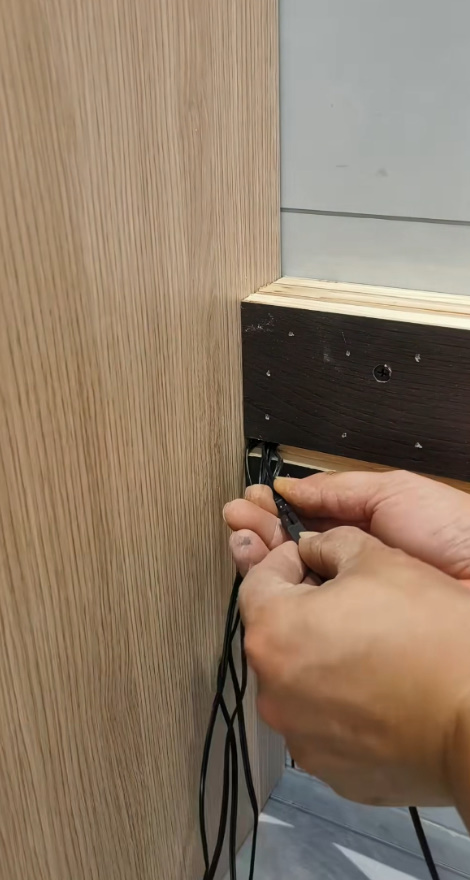

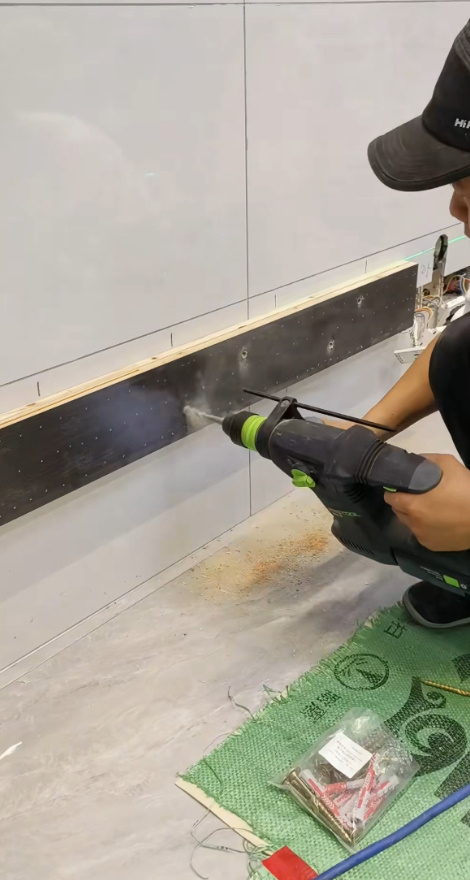

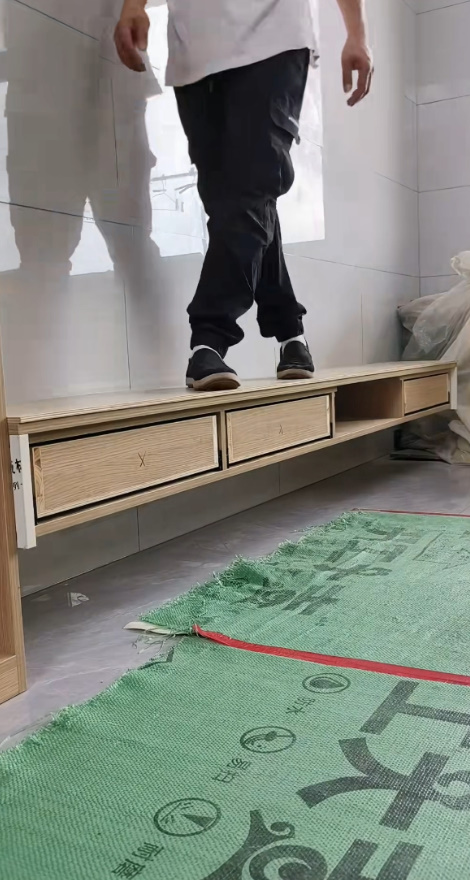

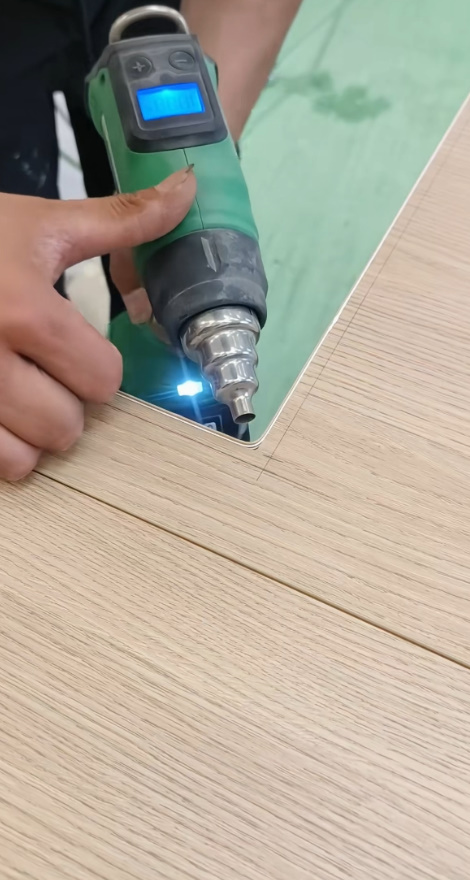

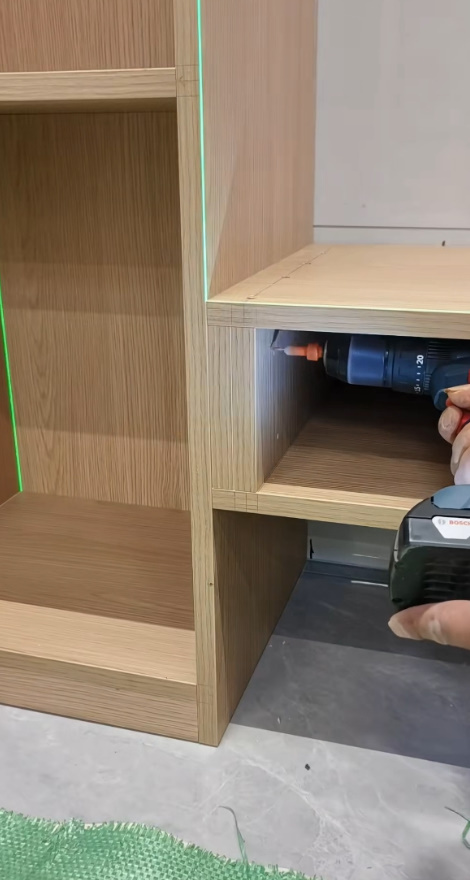

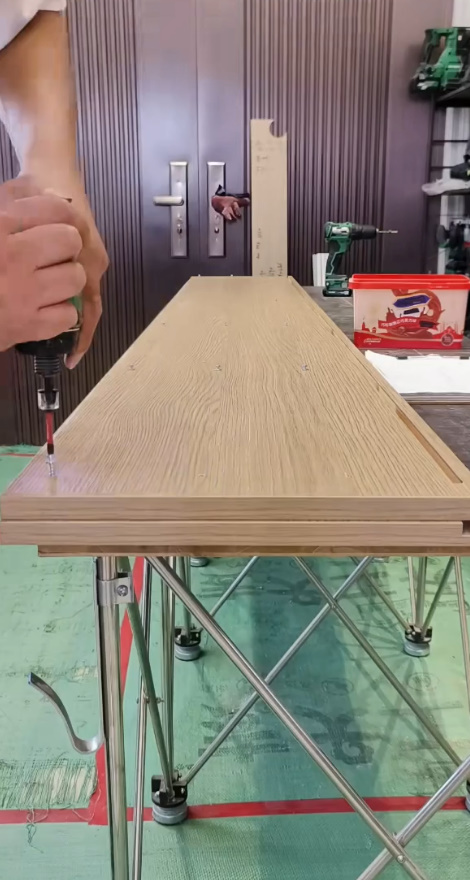

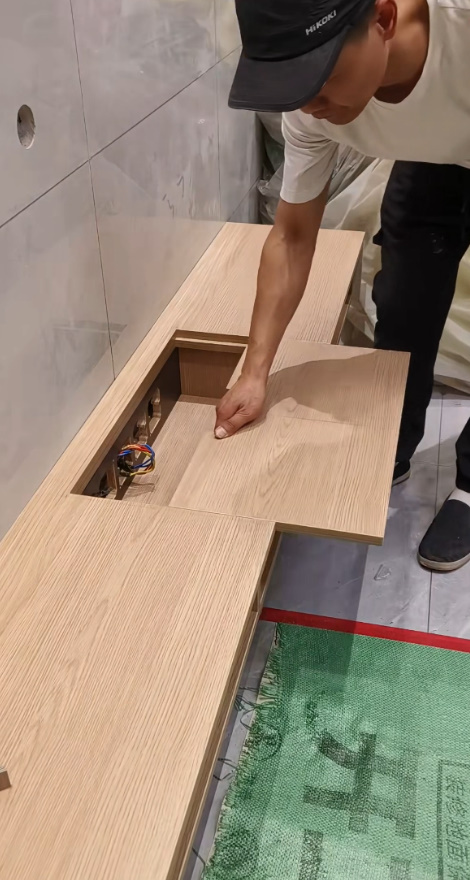

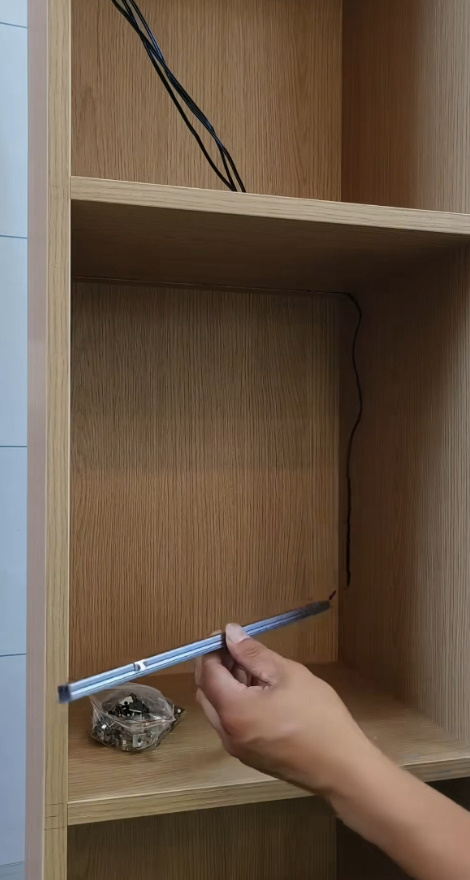

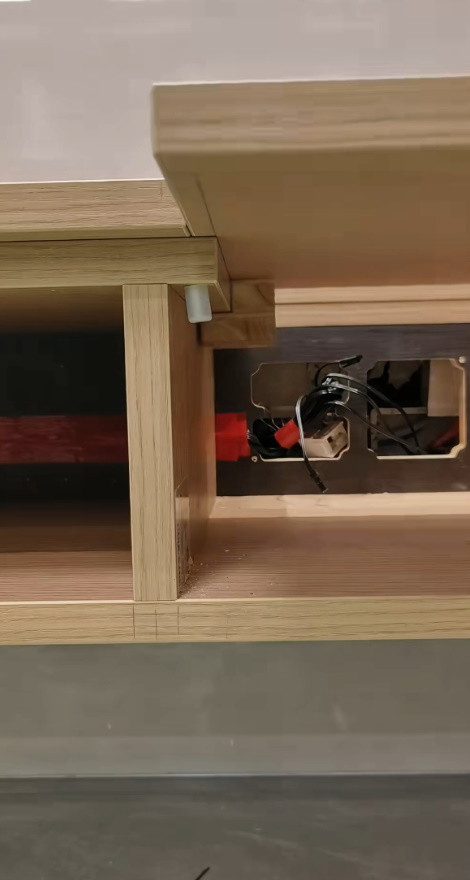

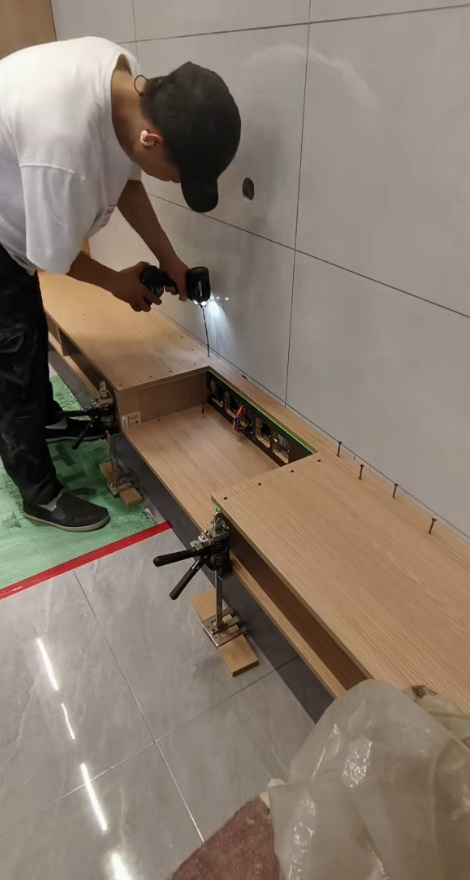

展示部分木工现场制作细节
