铝窗剖面 WS

海龙V10独有的铝窗剖面，可以生成铝制的玻璃隔断，常规铝窗，百页窗，推拉门剖面，平开窗剖面和平开窗外推剖面，非常强大；
除此之外，类似关于玻璃造型框，也可一键生成。2026.04月即将推出新版功能

WS 强大的窗剖、门剖功能

【折叠窗上开】

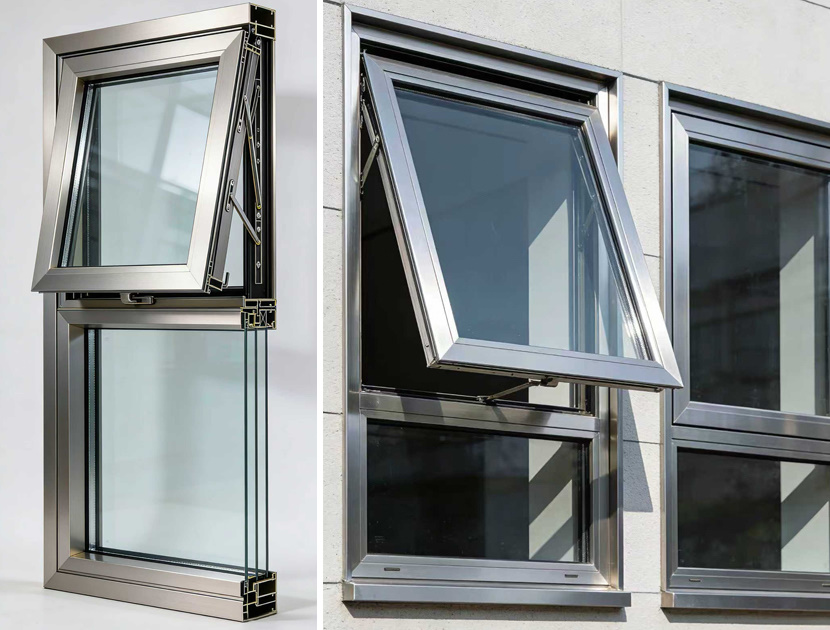

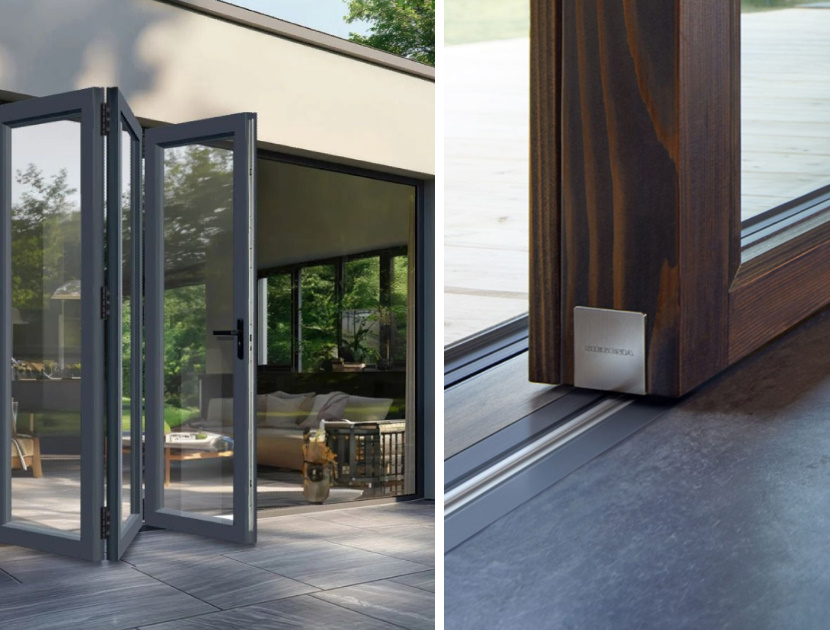

折叠窗上开

应用领域：高级商业，展厅，卖场，奶茶休闲场所的上下折叠窗户

海龙V10画法

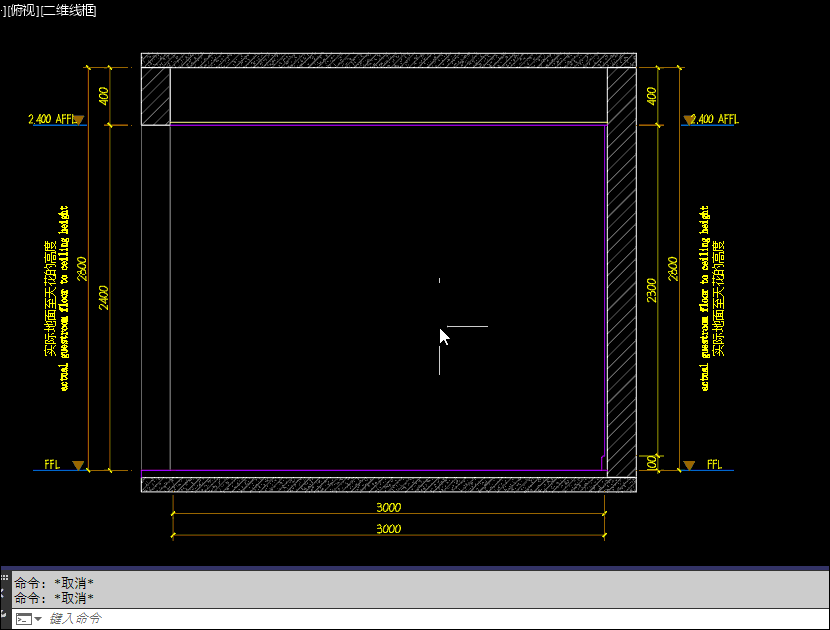

纵向拉伸，修改斜面窗尺寸可用rv对齐斜边分别s拉伸

【组合连体铝合金】

下推组合连体铝合金窗

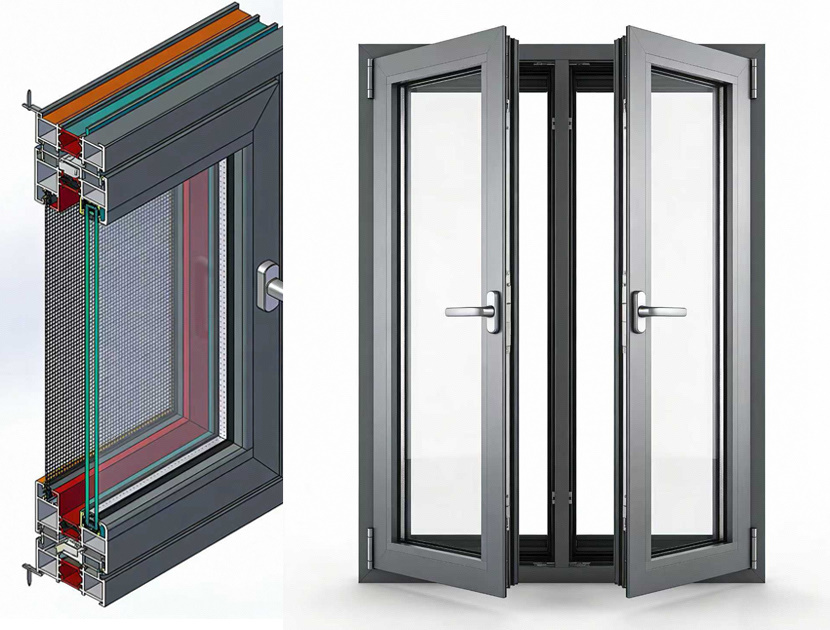

应用领域：高级住宅/别墅参公的高端铝合金窗/断桥铝，写字楼幕墙窗，下推窗户打开，有限位器

海龙V10画法

纵向拉伸可表示下推连体组合窗户

案例：组合侧推铝合金窗

横推组合连体铝合金窗

应用领域：高级住宅/别墅参公的高端铝合金窗/断桥铝，写字楼幕墙窗，侧推窗户打开，有限位器

海龙V10画法

横向拉伸可表示侧推连体组合窗户

【普通平开窗】

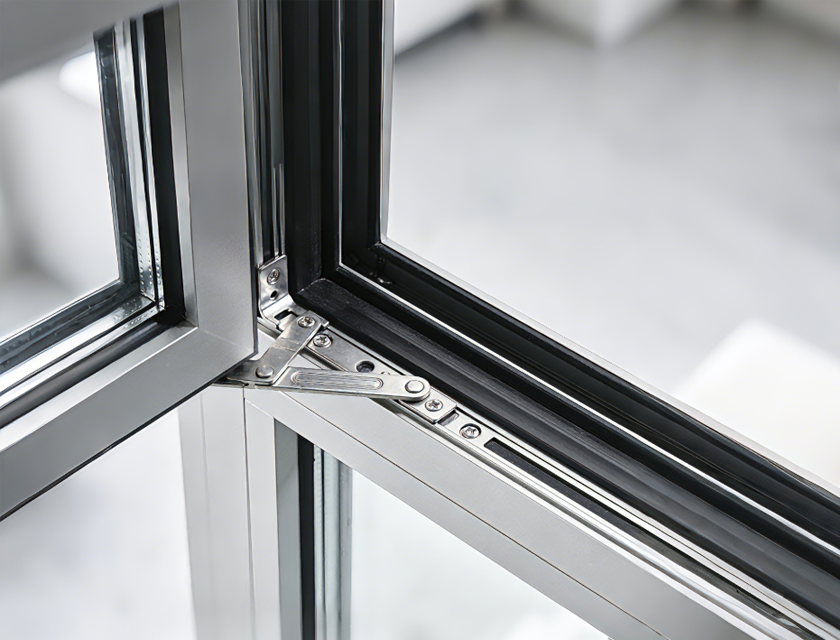

普通平开窗

应用领域：常规项目用的铝合金窗单体

海龙V10画法

此单体平开窗剖面示意非常适合用于窗剖场景使用，中空玻璃，有钉子预埋固定示意

【推拉门剖面】

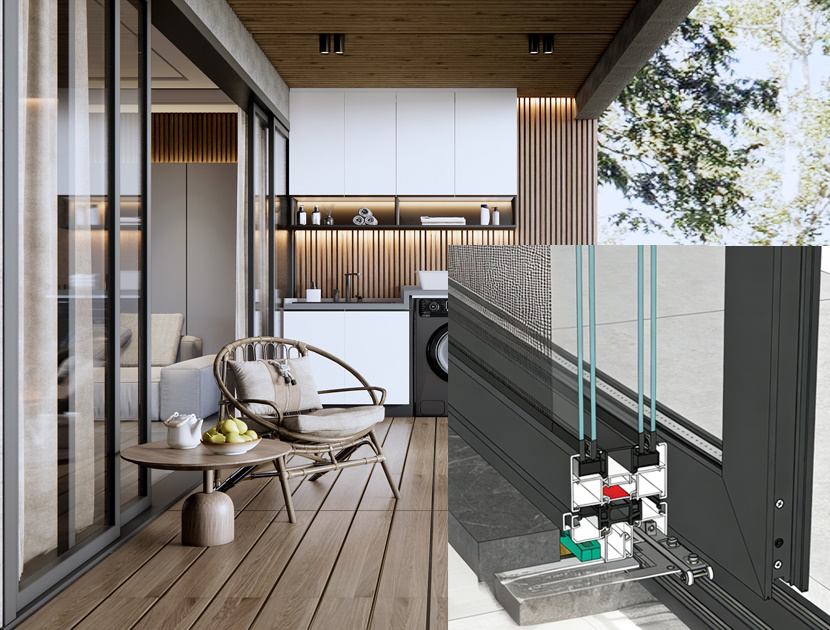

推拉门的剖面示意

应用领域：阳台推拉门，厨房拖拉门

海龙V10画法

此单体平开窗剖面示意非常适合用于窗剖场景使用，中空玻璃，有钉子预埋固定示意

【玻璃隔断】

案例：超薄玻璃隔断

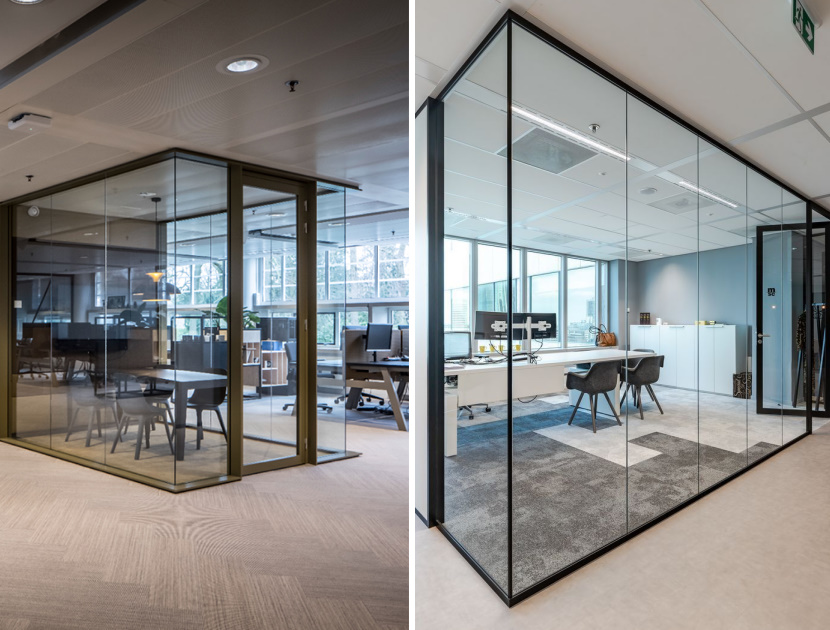

应用图示

极窄20~30mm厚的铝制或不锈钢边框，包含弹性胶垫，打胶，边框尺寸，玻璃厚度支持自定义

海龙V10画法

成品铝框（窗框高度40，宽60mm）；不锈钢框（窗框高度20，宽100mm）

案例：常规窗框

应用图示

推拉门边框，铝合金窗边框、幕墙窗的常规尺寸表达

海龙V10画法

窗框高度50~100，宽50~100mm

【普通铝窗】

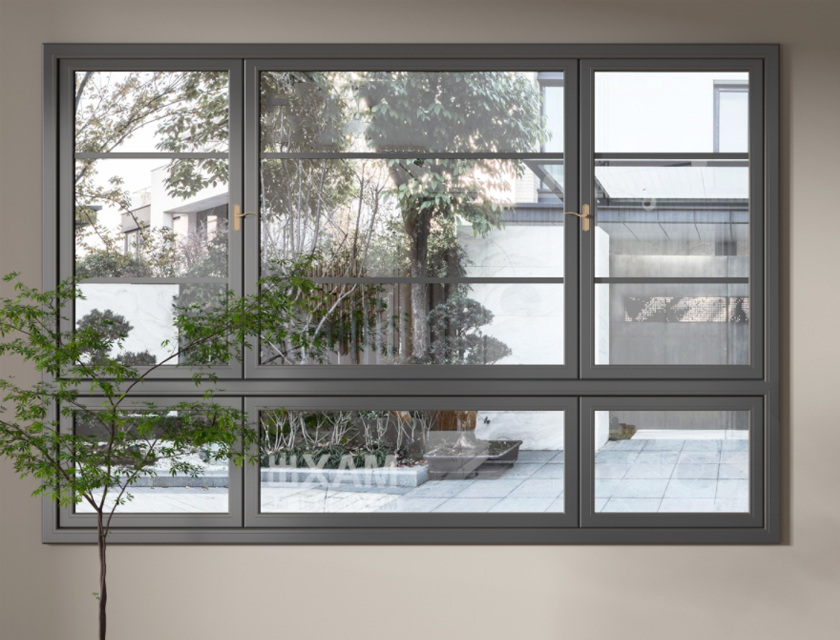

铝窗应用图示

此示意仅为窗框的简单表达，常规图纸表示足够，若要表达推拉，需在此基础上微调

海龙V10画法

设置边框厚度，内框高度即可

【百页铝窗】

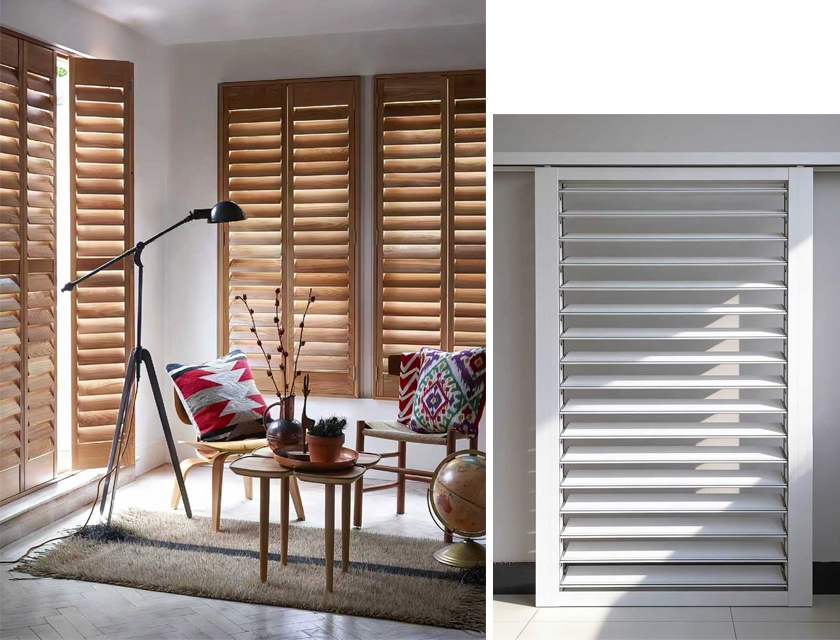

应用图示

应用领域：定制柜体柜门、书房窗户、办公商业空间隔断、空调外机位、外墙防雨通风口

海龙V10画法

设置参数，即可动态拉伸，智能等分（百页间隙为动态范围值，会根据拉伸将距离动态控制）

【单玻璃】

应用图示

三种玻璃的构造三维图效果图

海龙V10画法

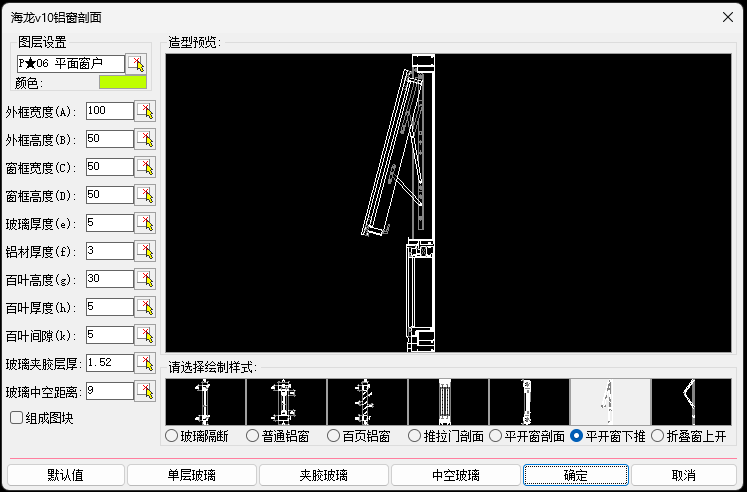

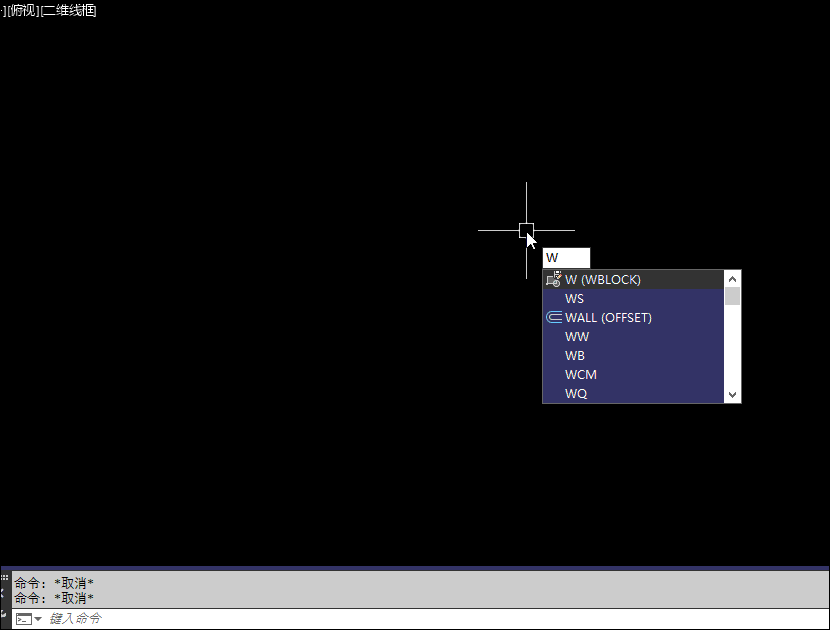

执行命令WS：玻璃厚度、玻璃夹胶层和中空玻璃距离自定义后，拉伸直接生成净玻璃剖面

【单玻璃+不锈钢槽】

应用场景

普通室内隔断、柜门玻璃、简易窗（单层结构，透光好、成本低、安装便捷，不隔热、不隔音、安全性一般）

常用尺寸10mm、12mm、15mm

剖面画法应用

WS玻璃不锈钢槽动态拉伸，不需要剪切干扰线，自动遮罩屏蔽

配合AA图库，天花剖面THPM，快速绘制标准的节点剖面图

【夹胶玻璃+不锈钢槽】

应用场景

落地窗、阳光房、玻璃护栏、淋浴房、高层门窗（双层玻璃 + 中间胶膜，安全防爆、隔音较好，破碎后不脱落飞溅）

默认夹胶厚度为1.52，可自定义修改，双层玻璃多采用5+5、6+6、8+8、10+10

剖面画法应用

WS夹胶玻璃应用，快速生成不锈钢，填缝剂，垫块等，XD后不锈钢带动态拉伸

配合好JB多点生成，即可完成栏杆节点

【中空玻璃+不锈钢槽】

中空玻璃种类

家装门窗、封阳台、卧室窗、对节能隔音需求的空间（双层玻璃 + 中空层，隔热保温、隔音效果好，密封性强）

剖面画法应用

WS夹胶玻璃应用，快速生成不锈钢，填缝剂，垫块等，XD后不锈钢带动态拉伸
