BLM-天花造型：加灯槽

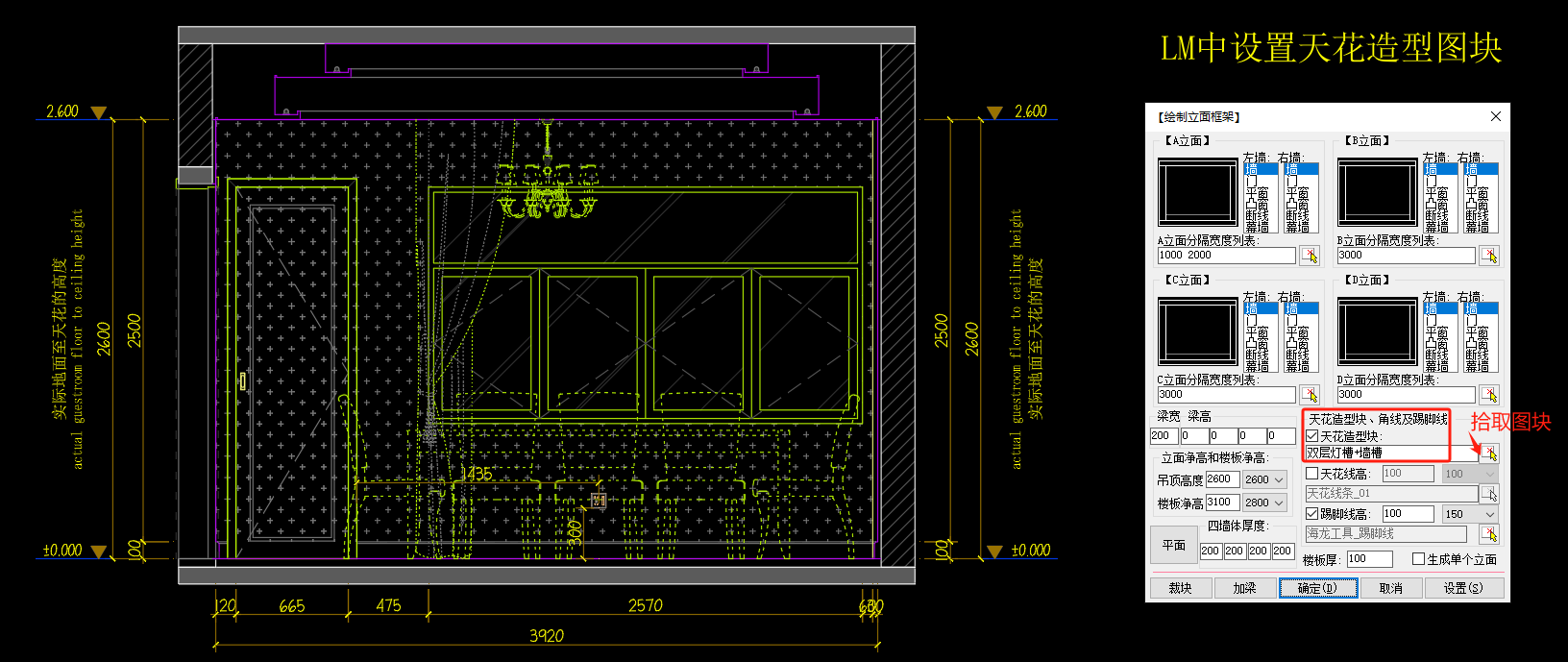

01.在LM中选择天花造型图块

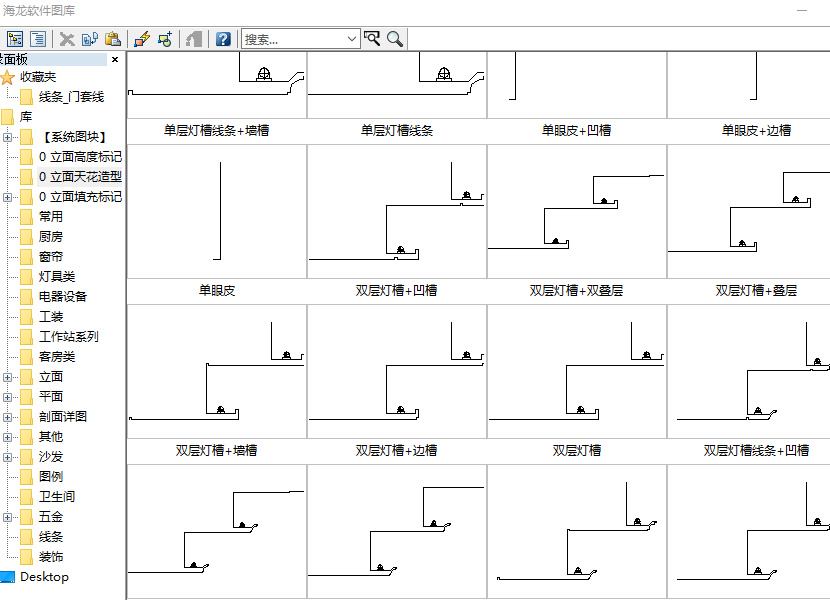

02.AA选取现有造型块，或自定义建块均可

图块基点需在左下角

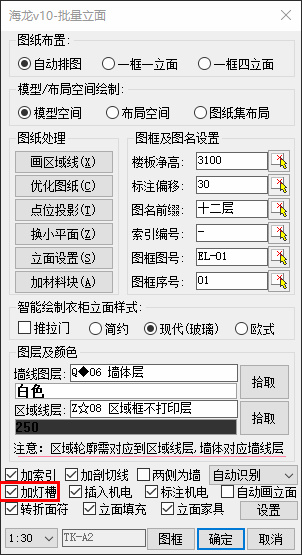

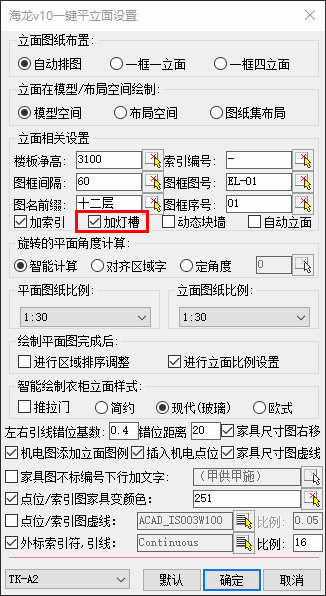

03.BLM和TTT面板勾选

请根据楼板高度和造型高度，计算好天花高度

可以批量生成通用的立面框架“天花造型”；也可不同区域，单空间生成不同的“天花造型”
设置位置：

教学视频

“天花造型图块”要求

图块基点在左下角，命名无要求；图块内部要求：

01.图块内部造型线需要是PL线，可用J首尾相连

（如果不是PL线生成出来无看线）

02.图块基点在左下角，命名无要求

“天花造型图块”入库

01.树哥建议用户要有自己的AA词库，将自己常用的天花造型图块分类分文件夹存档，在后续再调用出来，BLM绘图会事半功倍
