企业文化背景墙三维图画法

三维的表达让图纸更丰富、专业，减少设计图纸在不同施工环节因理解不当导致错误返工（比如石材对缝，凹凸细节）

课件
阿里云
百度云

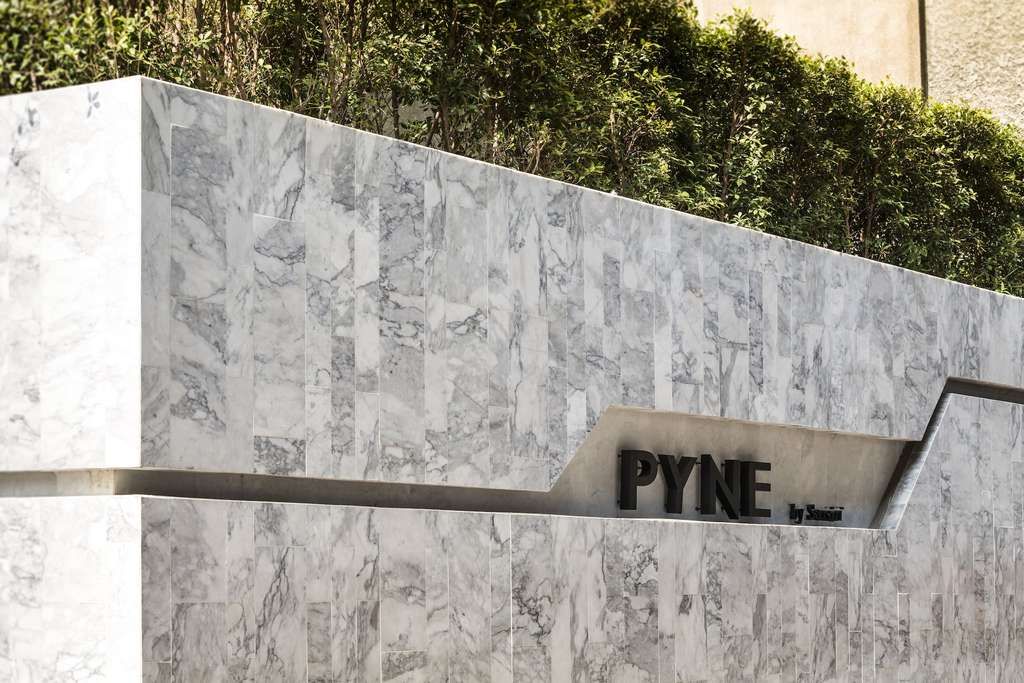

施工后实景图

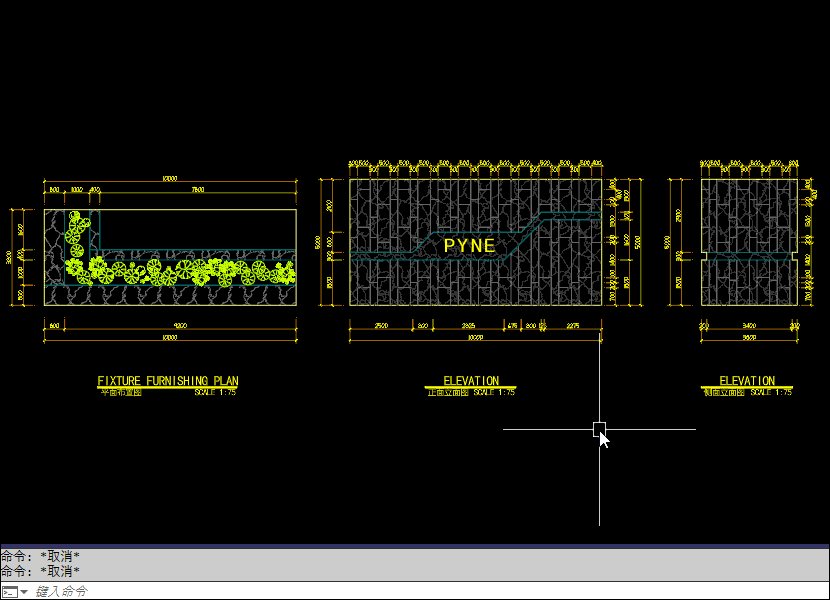

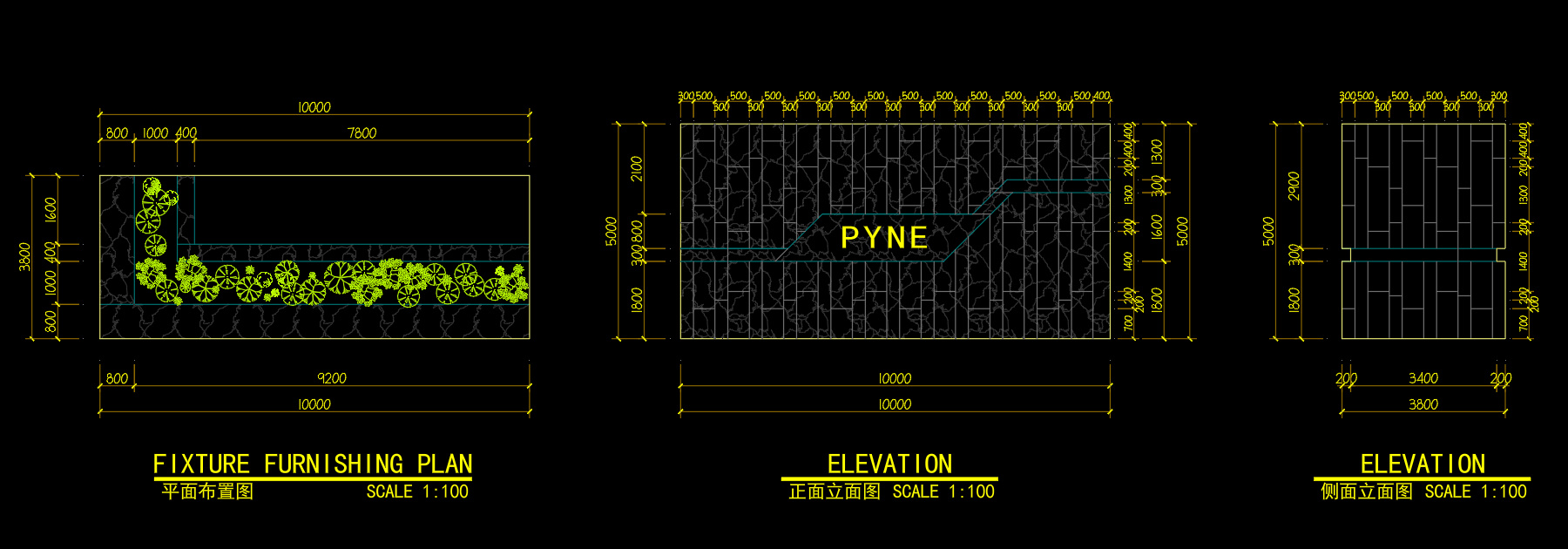

二维平面图纸

三维造型图，5步完成！！！

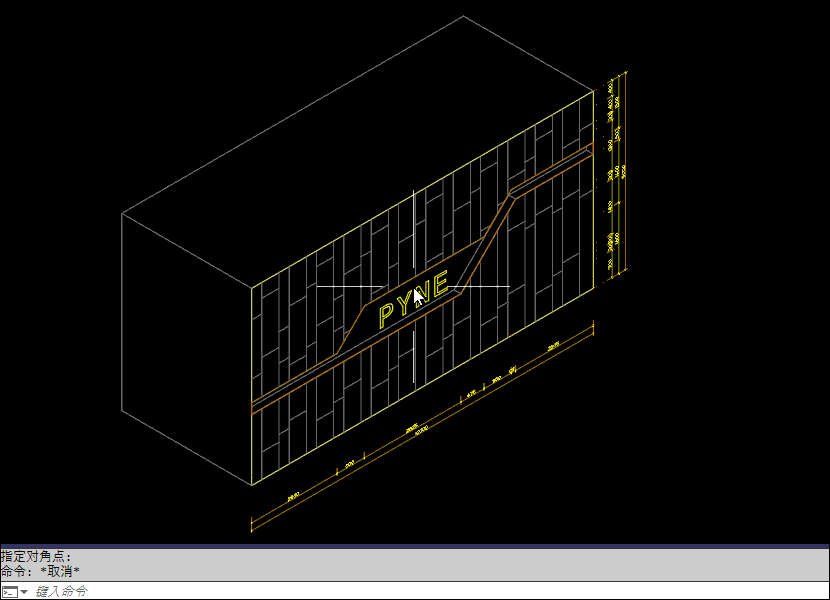

第1步：文字变线+背景立面转三维

  1. FA删除填充（避免卡顿）
  2. 文字转线RRR
  3. 背景墙转轴侧ZC
    右边三维：输入深度3800
    (可保留左、下尺寸)
  4. 颜色选择SZ
  5. 暂时隐藏TT
    (恢复回来空格两下)
  6. 右三维拉伸：200

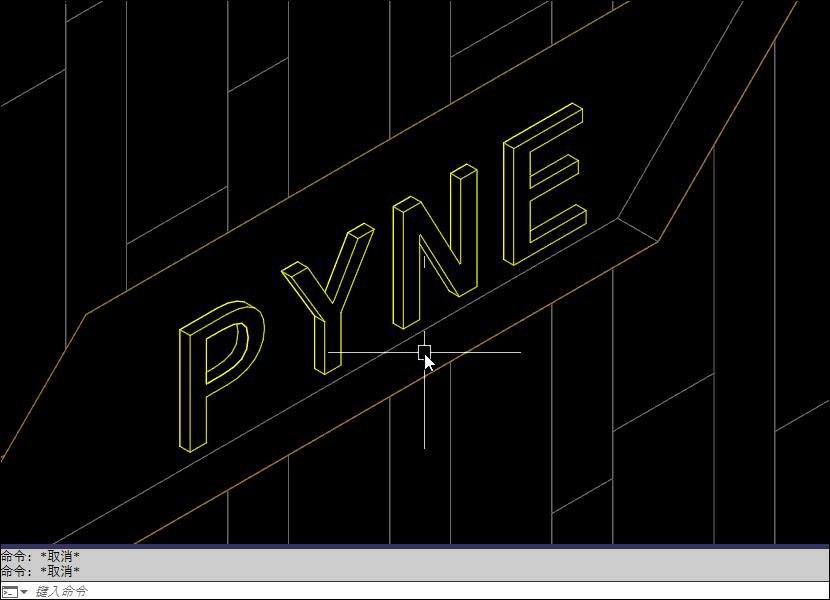

第2步：文字转三维+表面渐变填充

  1. 焊接线条J
  2. 双重面域先 复制内面域
    （例如P）
  3.  右三维拉伸：50
    （根据动态提示±50或输入尺寸）
  4. 内部修剪ER
  5. 修剪线条TR
  1. 渐变填充ZB
  2. 双重面域先生成普通填充再刷渐变

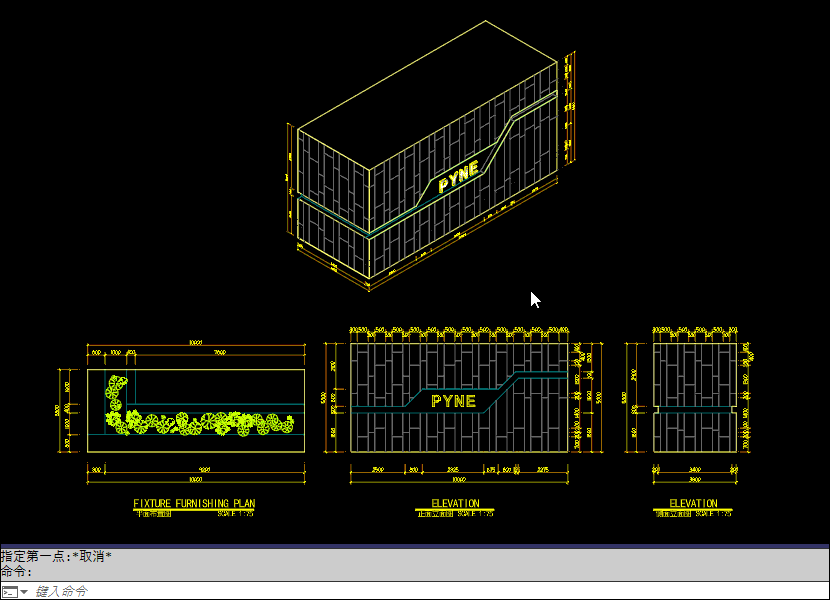

第3步：左边三维

  1. 左边三维ZC
  2. 调整标注
  3. 三维直线ZC
  4. 优化细节，颜色

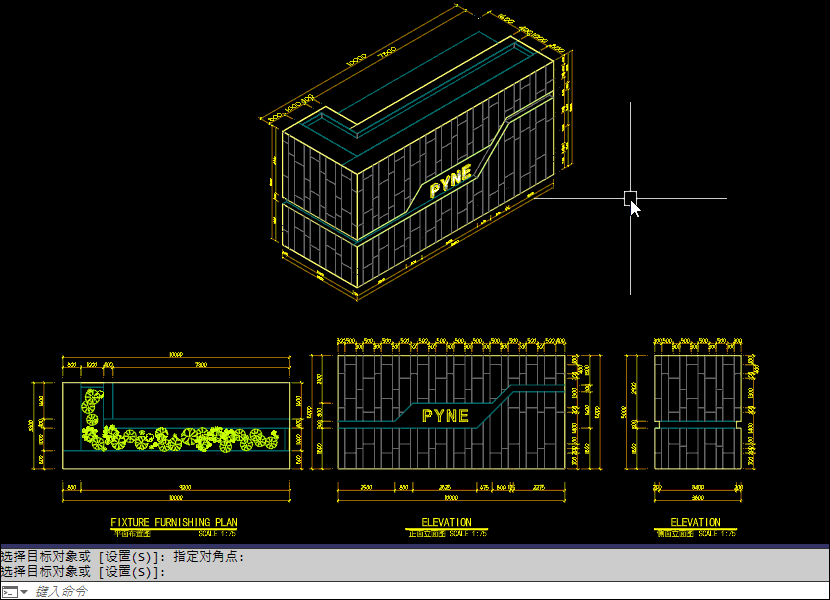

第4步：顶面三维

  1. 右顶面ZC
  2. 右三维拉伸ZC
    (看提示切换方向)

第5步：填充+绿植优化（完成）

  1. 线型颜色调整
  2. 颜色选择SZ
  3.  暂时隐藏TT
    (恢复回来空格两下)
  4. 插入填充TC
  5. 插入图库AA
  6. 细节微调

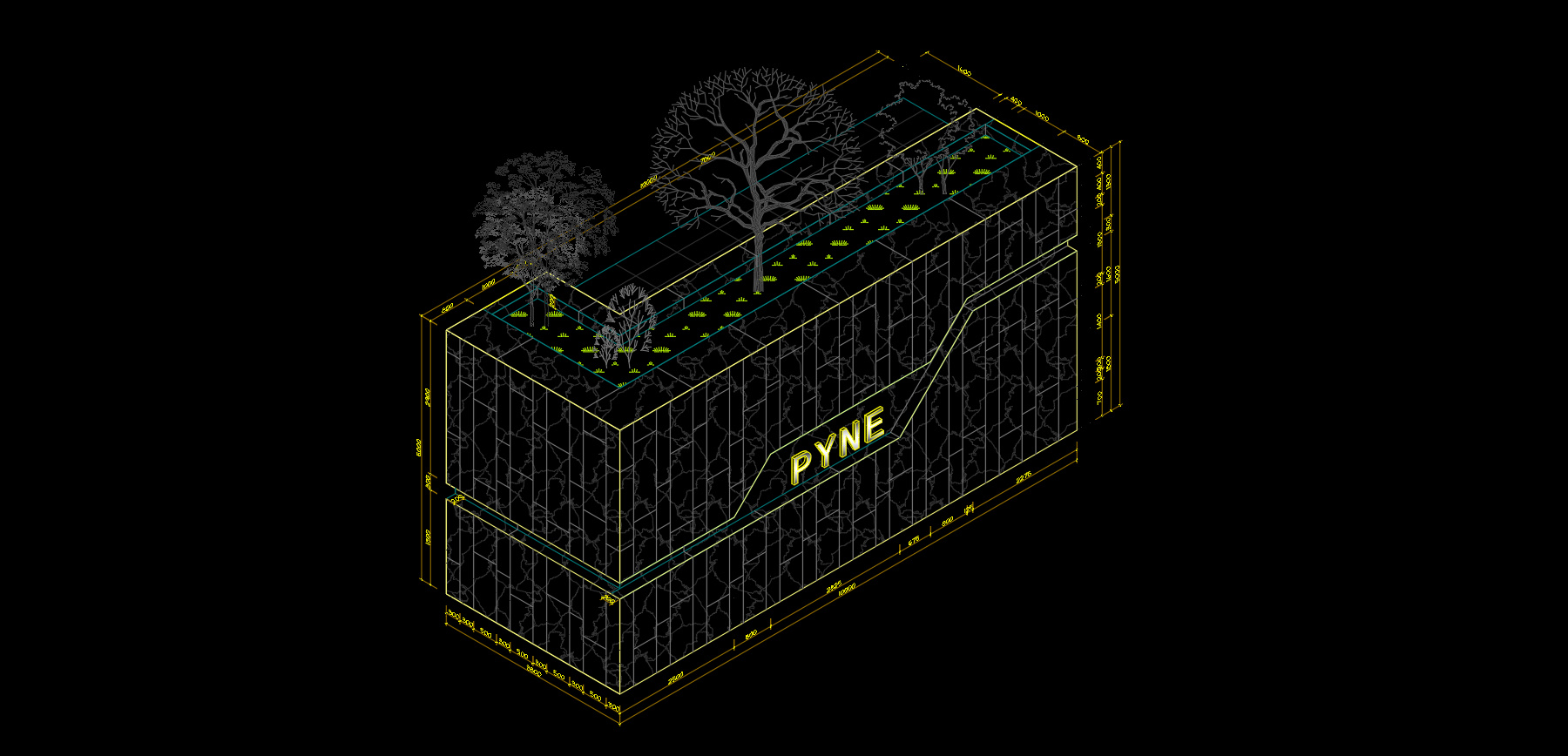

完成版图纸

您还可以继续深化下去哦

操作非常简单，赶紧下载课件去试试吧
