楼梯平面 LTPM

功能：绘制各种楼梯平面记忆：“楼梯平面”拼音第一字母组合。

01.视频讲解

章节要点

01 直跑楼梯
02 双折楼梯
03 三折楼梯
04 转角楼梯
05 四折楼梯
06 三角楼梯
07 双分楼梯

02.图文教程

常用楼梯平面操作流程

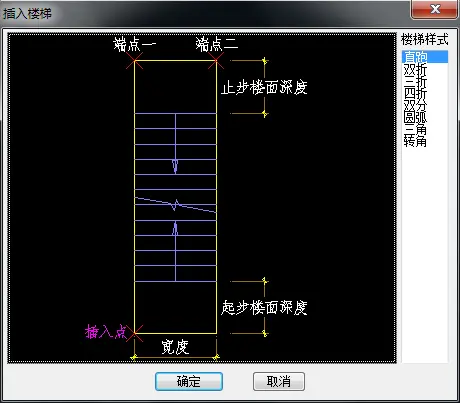

1.直跑的楼梯样式

v点击“插入点” → “端点一” → “端点二”

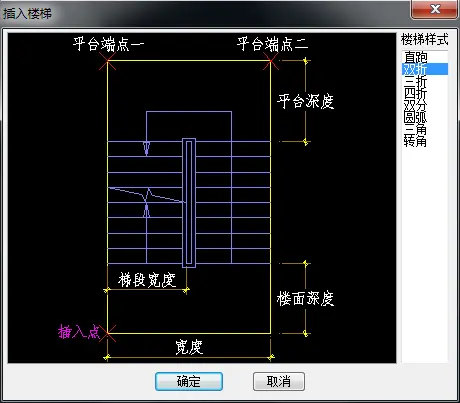

2.双折楼梯样式

点取楼梯的定位点。v点取楼梯长度方向的端点。v点取楼梯宽度方向的另一端点。v自动设置较为合理的楼梯参数。

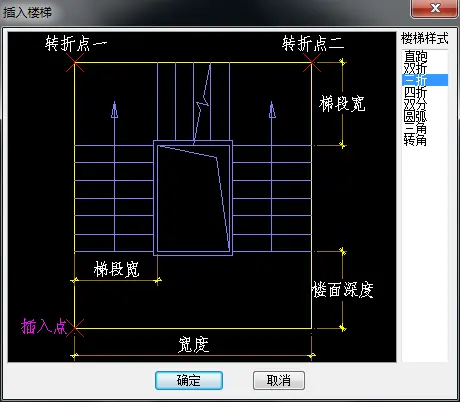

3.三折楼梯样式

v点取楼梯的定位点。v点取楼梯的第一转折点。
v点取楼梯的第二转折点。v自动设置较为合理的楼梯参数。

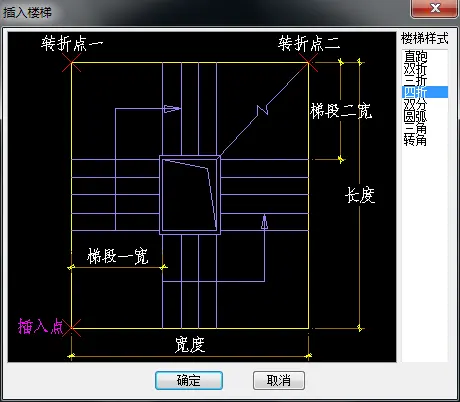

4.四折楼梯样式

点取楼梯的定位点。v点取楼梯长度方向的端点。
v点取楼梯宽度方向的另一端点。v自动设置较为合理的楼梯参数。

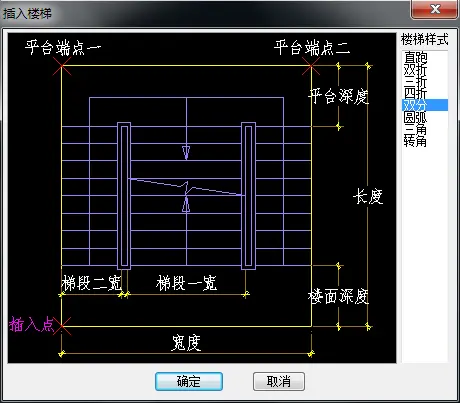

5.双分楼梯样式

v点取双分楼梯的定位点。v点取双分楼梯长度方向的平台端点。
v点取双分楼梯宽度方向的平台另一端点。v自动设置较为合理的楼梯参数。

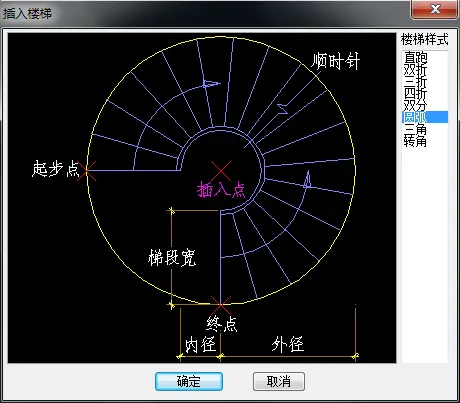

6.圆弧楼梯样式

v点取圆弧楼梯的定位点。v点取圆弧楼梯的起步点。
v点取圆弧楼梯的终点。v自动设置较为合理的楼梯参数。

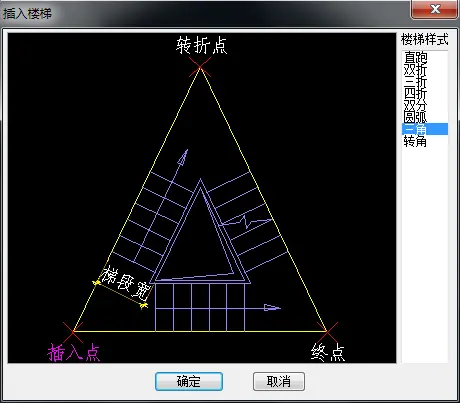

7.三角楼梯样式

v点取楼梯的定位点。v点取楼梯的转折点。
v点取楼梯的终点。v自动设置较为合理的楼梯参数。

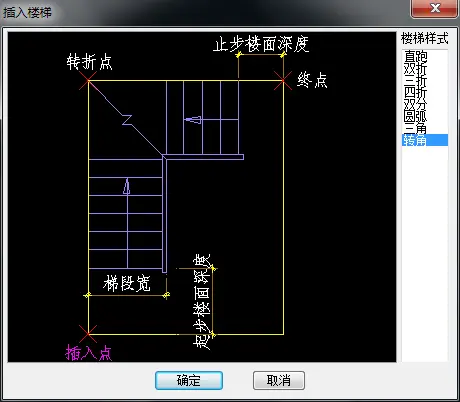

8.转角楼梯样式

v点取楼梯的定位点。v点取楼梯的转折点。
v点取楼梯的终点。v自动设置较为合理的楼梯参数。

03.弧形楼梯平面立面剖视频讲解

平面绘制视频教学

01 LTPM设置参数，生成弧形楼梯平面

02 AR曲线阵列，生成楼梯踏步数字

03 TTR批量旋转文字

04 SSB增量替换，选路径，批量修改踏步数字。

立面剖面绘制视频教学

01 绘制好弧形楼梯

02 TLL生成楼梯剖面

03 TBX曲线投影变形

04 YH优化线条节点

05 绘制楼梯立面踏步，修剪多余线条。再按设计细化图纸即可。

04.弧形楼梯平立剖图文教程

操作细则讲解

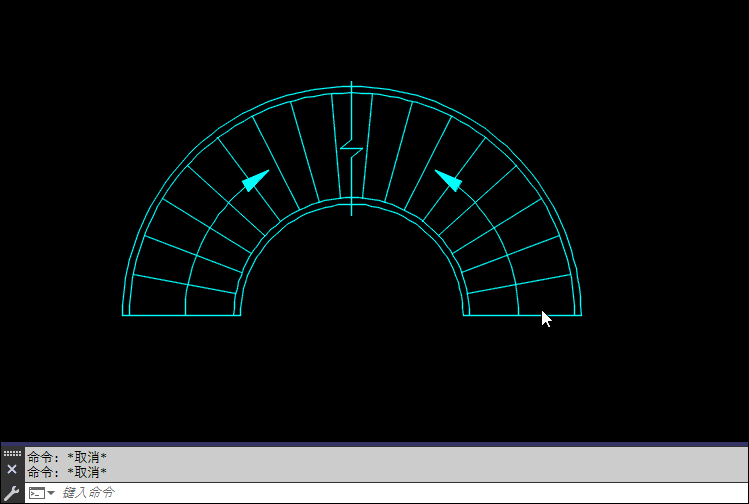

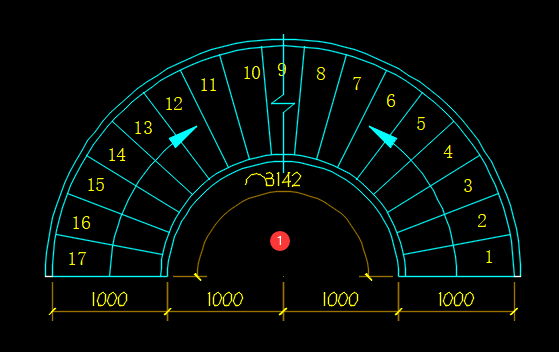

1. LTPM生成楼梯平面

可细化标示踏步级数及细部尺寸

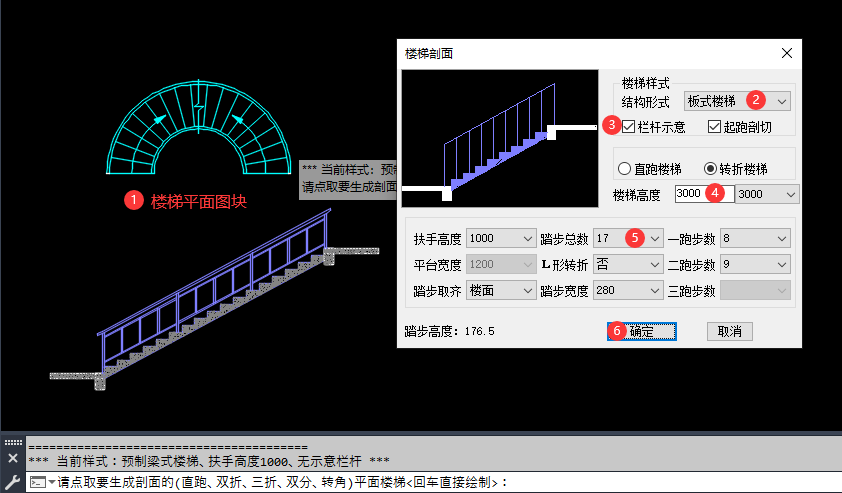

2. LTT生成楼梯剖面

拾取楼梯平面图块①，在菜单面板中，设置好各项参数②④③④⑤，确定⑥，即可一键生成楼梯剖面。

3. LTT生成楼梯剖面图

GIF演示

4. TBX曲线投影变形

拾取内弧线、外弧线，一键生成弧形楼梯立面。
