模型是正常显示虚线，布局视口里面不显示虚线，是实线。
布局空间/模型空间虚线线型显示比例不一样。

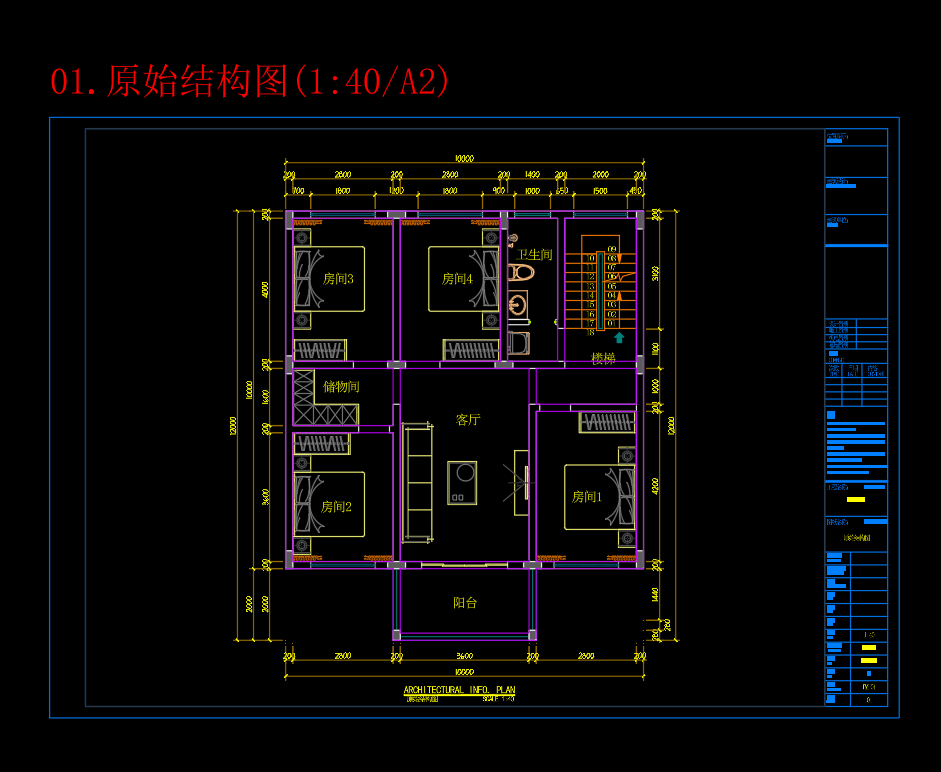

如下图：视口内的梁位虚线不显示虚线，显示了实线
解决方法：LT命令进入线型管理器

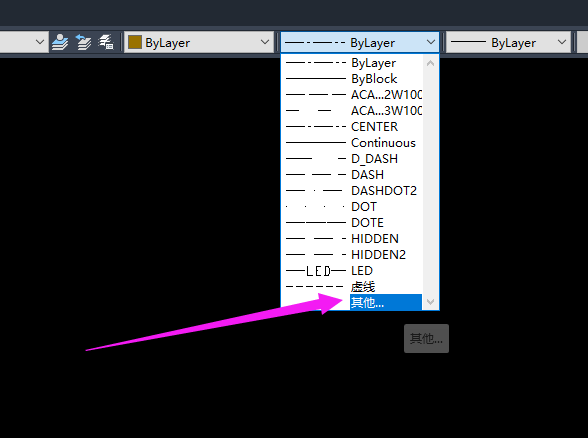

或者：菜单线型里面打开，点 其他 进入线型管理器

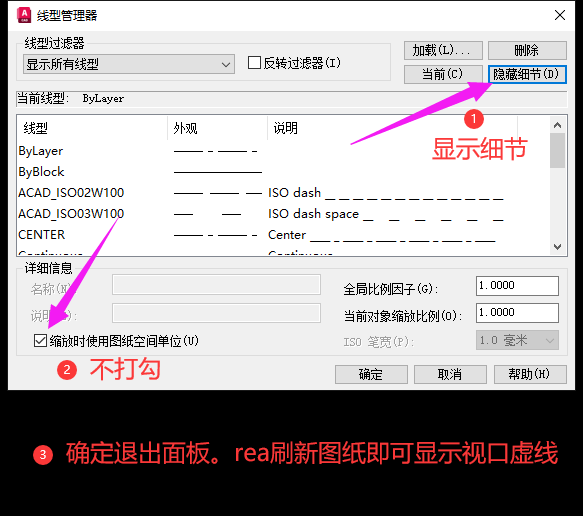

进入线型管理器菜单后
点击右上角的 ：显示菜单
显示菜单后，右下角：不要打钩 缩放时使用图纸空间单位

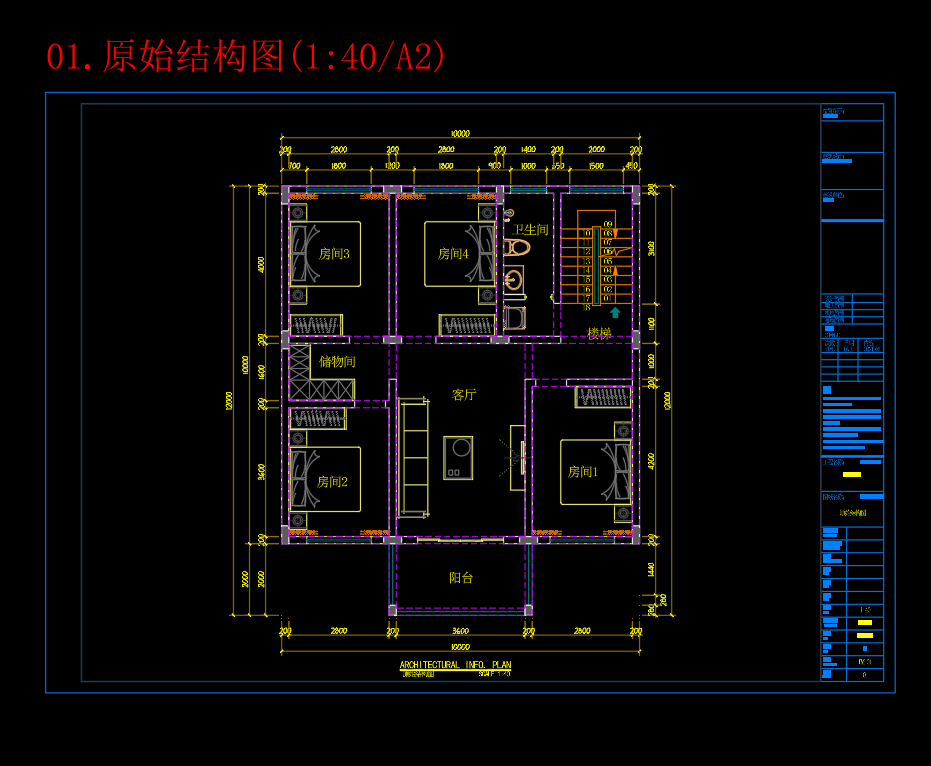

最后确定退出面板，rea刷新图纸即可
