插入图名AF

命令:AF

功能:修改或插入图名符号

记忆:

教学视频

图文教程

修改或插入图名符号

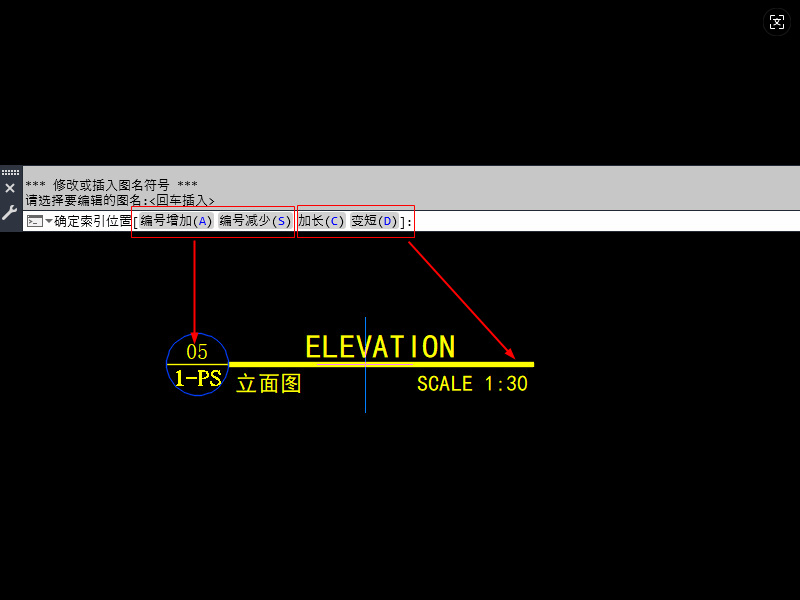

修改或插入图名符号**请选择要编辑的图名:

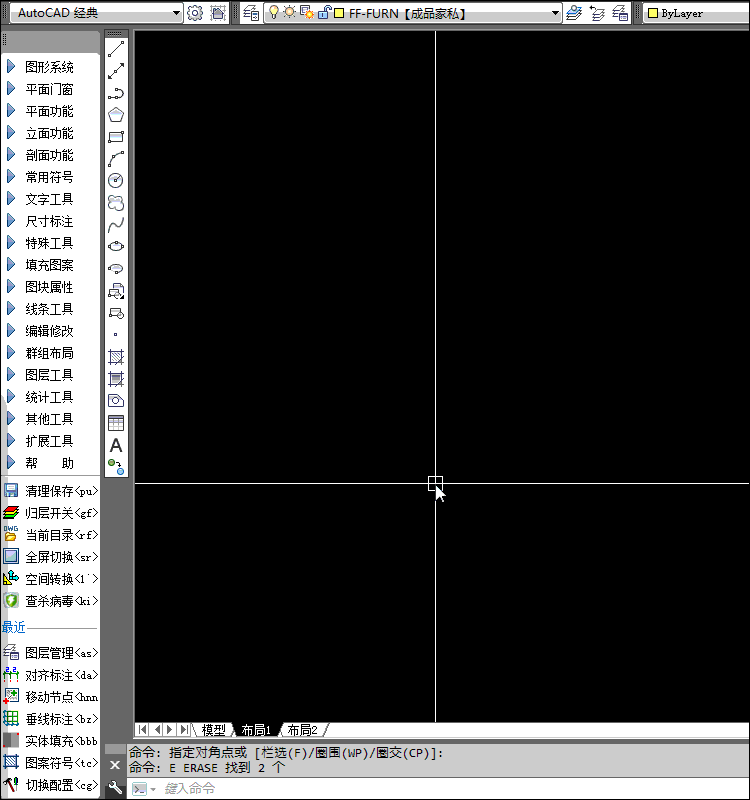

执行命令后可以选取图面上的图名进行修改,不选回车就是插入。

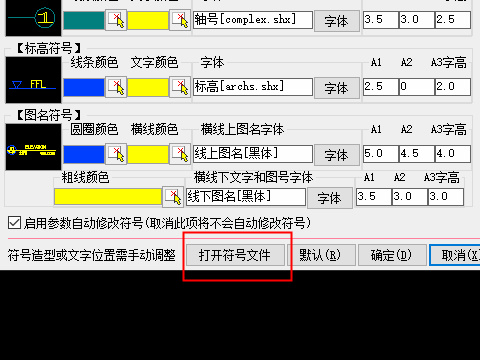

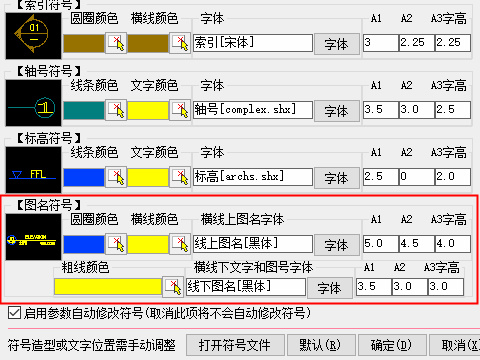

要修改图名符号样式的话,可以打开”符号文件.dwg“文件修改(符号文件在配置文件夹中,也可以使用“ssy”命令修改字体和颜色)

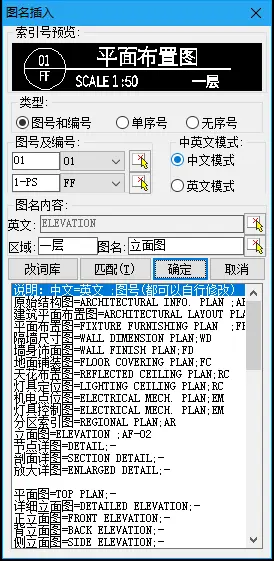

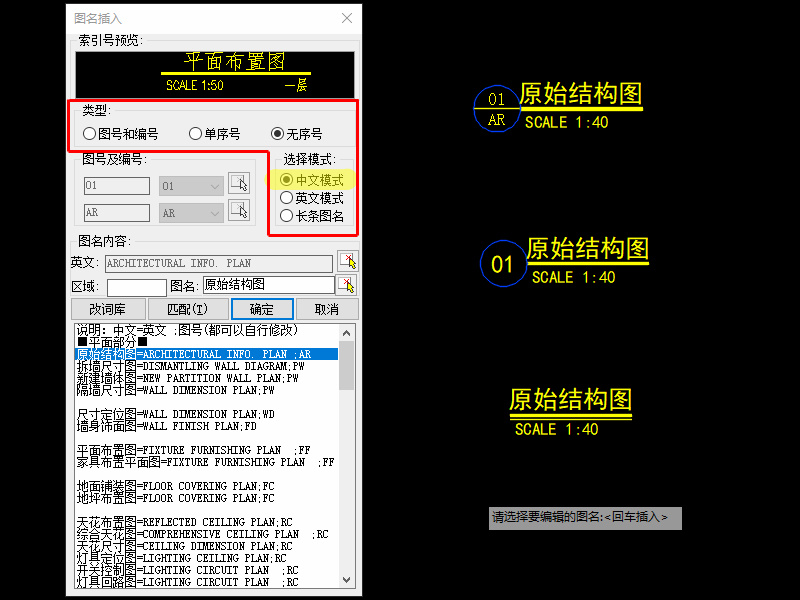

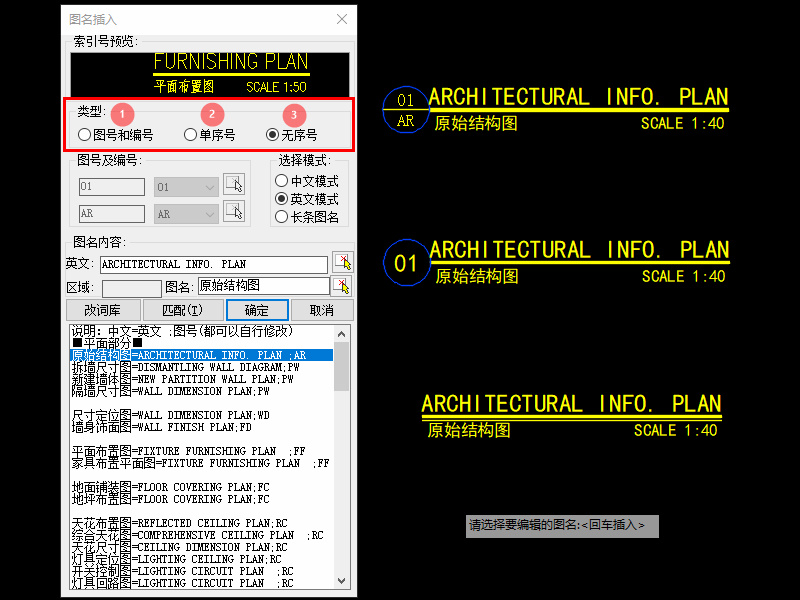

可以是全中文的图名符号:

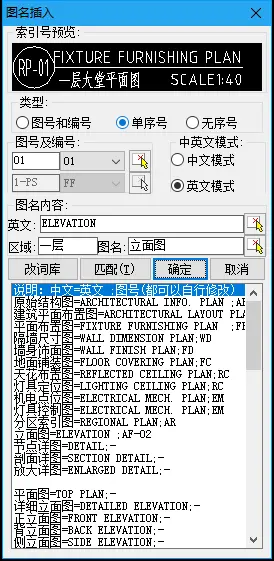

也可插入中英文的图名符号:

“改词库”按钮可以自行修改列表中的词库

列表格式:等号后面为中英图名时,中文对应的英文显示,分号后面是对应的图号(也就是圆圈下面的图号)

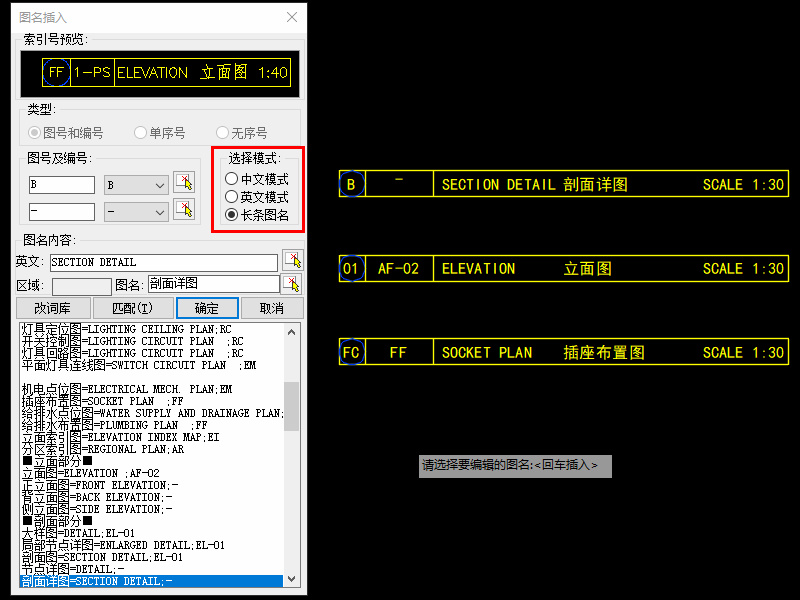

“匹配”按钮可以使用对话框中的内容设置去替换图面上的图名

按钮可以从图面上获取相应内容



【细节提示】

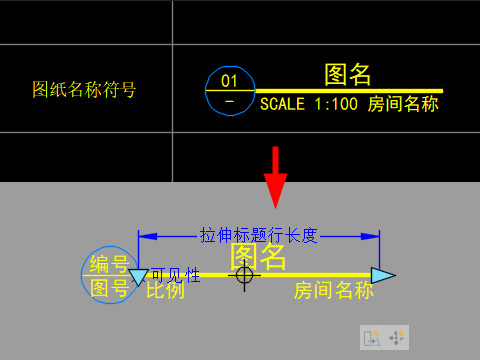

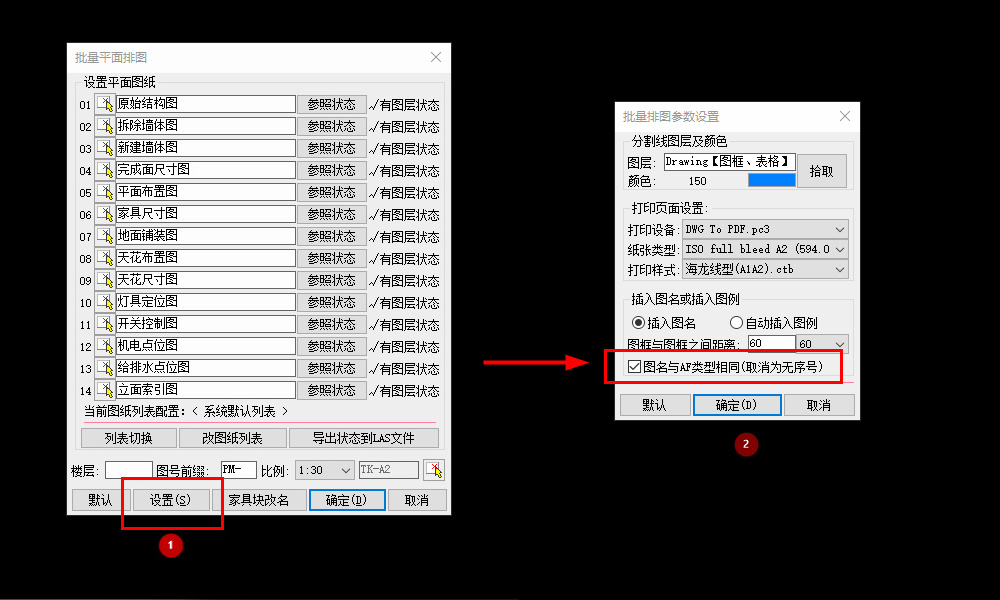

AF里面可改成自己常用的图名名称,可保存永久使用。图名块可改成自己公司的规范保存。
